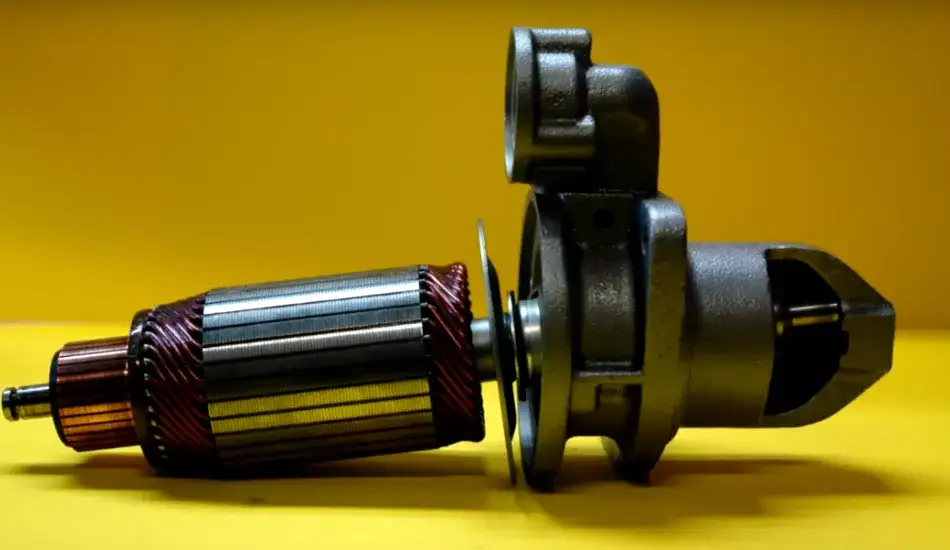

Alternator samochodowy: budowa, działanie i najczęstsze awarie

Alternator samochodowy to jeden z najbardziej niedocenianych, a jednocześnie kluczowych podzespołów w każdym pojeździe. Bez niego nasz samochód szybko straciłby zasilanie, a akumulator rozładowałby się w mgnieniu oka. Zrozumienie, z czego składa się alternator i jak działają jego poszczególne elementy, jest fundamentalne dla każdego kierowcy, który chce świadomie dbać o swoje auto i szybko zdiagnozować potencjalne problemy.

Alternator serce układu elektrycznego Twojego auta

Alternator to nic innego jak trójfazowa prądnica prądu przemiennego, której podstawowym zadaniem jest zamiana energii mechanicznej, pochodzącej z obracającego się silnika, na energię elektryczną. To właśnie on dba o to, aby wszystkie systemy elektryczne w Twoim samochodzie od świateł, przez radio, po zaawansowaną elektronikę miały stałe zasilanie.

Co więcej, wytworzony prąd nie tylko zasila bieżące potrzeby pojazdu, ale również nieustannie doładowuje akumulator. Dzięki temu akumulator jest zawsze gotowy do uruchomienia silnika, a także do zasilania systemów, gdy silnik jest wyłączony. Prawidłowe napięcie ładowania w instalacji samochodowej, które alternator powinien utrzymywać, mieści się w przedziale od 13,8 do 14,5 V. Jeśli zauważysz odchylenia od tego zakresu, to sygnał, że coś może być nie tak.

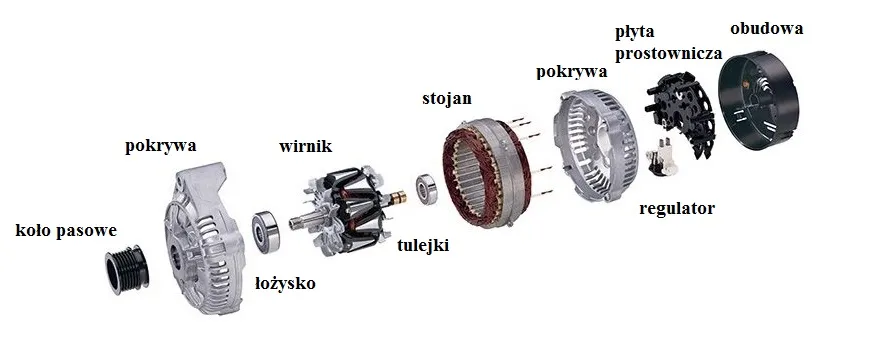

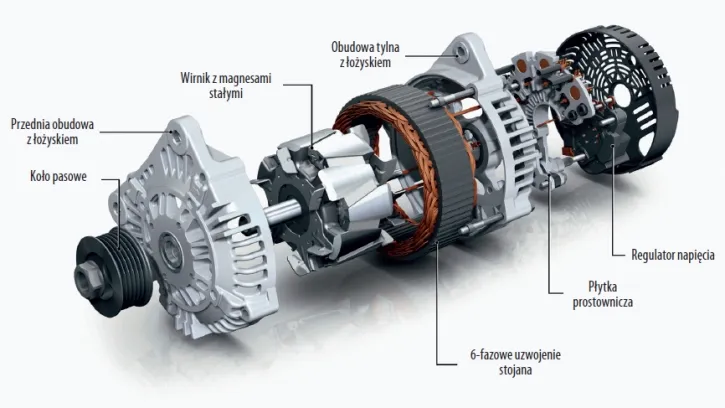

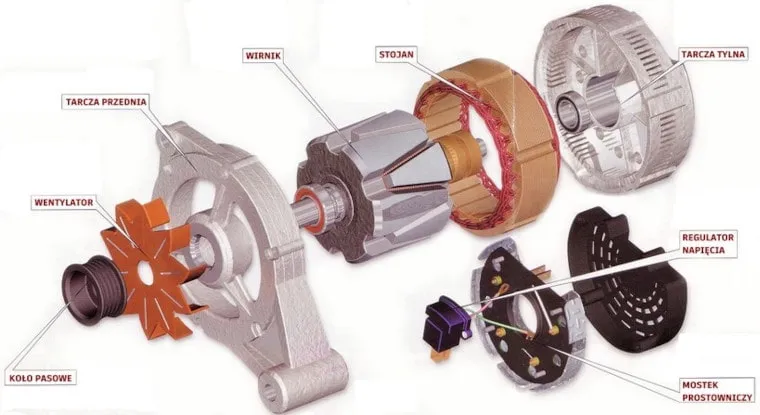

Anatomia alternatora rozkładamy go na części pierwsze

Zacznijmy od zewnątrz. Obudowa alternatora, zazwyczaj wykonana z lekkiego, ale wytrzymałego aluminium, składa się z dwóch głównych części: przedniej i tylnej. Jej funkcje są kluczowe: po pierwsze, chroni delikatne komponenty wewnętrzne przed uszkodzeniami mechanicznymi i zanieczyszczeniami. Po drugie, dzięki swojej konstrukcji i często specjalnym otworom wentylacyjnym, aktywnie odprowadza ciepło generowane podczas pracy, zapobiegając przegrzewaniu się urządzenia. To naprawdę przemyślana konstrukcja, która zapewnia długowieczność podzespołów.

Wirnik ruchomy elektromagnes napędzany siłą silnika

Wirnik, nazywany również magneśnicą, to serce alternatora i jego jedyny ruchomy element. Jest on napędzany paskiem wielorowkowym (lub klinowym w starszych konstrukcjach) bezpośrednio z wału korbowego silnika. Składa się z wału, na którym osadzone są dwie charakterystyczne tarcze z biegunami pazurowymi oraz wewnętrzne uzwojenie wzbudzenia. Kiedy do tego uzwojenia zostanie dostarczony prąd z akumulatora (o czym opowiem później), wirnik staje się potężnym elektromagnesem. Jego obrót generuje zmienne pole magnetyczne, które jest kluczowe dla całego procesu wytwarzania prądu.

Stojan nieruchoma "fabryka" prądu przemiennego

Stojan, czyli twornik, to nieruchomy element alternatora, który otacza wirnik. Wykonany jest ze stalowej, izolowanej ramy, w której znajdują się trzy oddzielne uzwojenia. To właśnie w tych uzwojeniach, pod wpływem wirującego pola magnetycznego wytwarzanego przez wirnik, indukowany jest trójfazowy prąd przemienny. Można powiedzieć, że stojan to taka "fabryka" prądu, która przetwarza energię magnetyczną na elektryczną.

Koło pasowe jak napęd z silnika trafia do alternatora?

Koło pasowe to element zamontowany na osi wirnika, który widać na zewnątrz alternatora. Jest ono napędzane przez pasek wielorowkowy (lub klinowy w starszych autach) z wału korbowego silnika. To właśnie dzięki niemu napęd z silnika jest przekazywany bezpośrednio do wirnika, wprawiając go w ruch. W nowszych pojazdach coraz częściej spotyka się koła pasowe ze sprzęgłem jednokierunkowym, które mają za zadanie redukować drgania i obciążenie paska, co przekłada się na dłuższą żywotność całego układu.

Kluczowe podzespoły alternatora co dzieje się w środku?

Mostek prostowniczy jak prąd przemienny zmienia się w stały?

Mostek prostowniczy, często nazywany po prostu prostownikiem, to absolutnie kluczowy element w alternatorze. Składa się najczęściej z sześciu lub dziewięciu diod krzemowych. Jego podstawową, ale niezwykle ważną funkcją jest zamiana trójfazowego prądu przemiennego (AC), wytworzonego w stojanie, na prąd stały (DC). Dlaczego to takie ważne? Ponieważ cała instalacja elektryczna samochodu, w tym akumulator, działa na prądzie stałym. Bez mostka prostowniczego alternator byłby bezużyteczny dla większości systemów pojazdu.

Rola diod prostowniczych w procesie transformacji

Diody prostownicze, z których zbudowany jest mostek, pełnią rolę jednokierunkowych zaworów dla prądu elektrycznego. Oznacza to, że przewodzą prąd tylko w jednym kierunku. Dzięki temu, niezależnie od tego, w której fazie i w którym kierunku płynie prąd przemienny ze stojana, diody "prostują" go, kierując go zawsze w tę samą stronę. W efekcie, na wyjściu mostka otrzymujemy pulsujący prąd stały, który jest następnie stabilizowany przez regulator napięcia.

Regulator napięcia mózg operacji dbający o bezpieczeństwo elektroniki

Regulator napięcia to prawdziwy mózg alternatora. Jest to kluczowy układ elektroniczny, często zintegrowany ze szczotkotrzymaczem, co ułatwia jego montaż i serwis. Jego głównym zadaniem jest kontrolowanie prądu wzbudzenia dostarczanego do wirnika. Dzięki temu regulator utrzymuje stałe napięcie wyjściowe alternatora w ściśle określonym zakresie, czyli wspomnianych już 13,8-14,5 V. Robi to niezależnie od prędkości obrotowej silnika czy obciążenia elektrycznego pojazdu. To on decyduje, ile prądu "dostanie" wirnik, aby wyprodukować odpowiednią ilość energii.

Dlaczego stałe napięcie 14,4 V jest tak ważne?

Utrzymanie stałego napięcia na poziomie około 14,4 V jest absolutnie krytyczne dla prawidłowego funkcjonowania samochodu. Zbyt niskie napięcie (niedoładowanie) spowoduje, że akumulator będzie niedoładowany i szybko się zużyje, a systemy elektryczne mogą działać niestabilnie. Z kolei zbyt wysokie napięcie (przeładowanie) jest jeszcze groźniejsze może doprowadzić do zagotowania elektrolitu w akumulatorze, a co gorsza, do uszkodzenia wrażliwej elektroniki w pojeździe, co generuje naprawdę kosztowne naprawy. Dlatego regulator napięcia to prawdziwy strażnik bezpieczeństwa.

Nowoczesne regulatory inteligentna komunikacja z komputerem pojazdu

Współczesne samochody to skomplikowane maszyny, a alternatory również ewoluują. Nowoczesne regulatory napięcia to już nie tylko proste układy stabilizujące. Coraz częściej komunikują się one ze sterownikiem silnika (ECU) poprzez specjalną magistralę, na przykład magistralę LIN. Dzięki tej inteligentnej komunikacji, system zarządzania energią w pojeździe może precyzyjniej dostosowywać pracę alternatora do aktualnych potrzeb, zwiększając efektywność i oszczędność paliwa. To pokazuje, jak bardzo technologia poszła do przodu.

Szczotki i pierścienie ślizgowe dyskretni dostawcy prądu do wirnika

Szczotki, najczęściej wykonane z grafitu (węgla), są osadzone w specjalnym szczotkotrzymaczu. Ślizgają się one po miedzianych pierścieniach ślizgowych, które znajdują się na wale wirnika. Ich zadaniem jest dostarczanie prądu wzbudzenia (tego kontrolowanego przez regulator napięcia) bezpośrednio do uzwojenia wirnika. To dzięki nim wirnik może stać się elektromagnesem i rozpocząć produkcję prądu. Są to elementy, które z czasem się zużywają, co jest naturalnym procesem eksploatacyjnym.

Łożyska cisi bohaterowie zapewniający płynną pracę

Łożyska w alternatorze to często niedoceniane, ale niezwykle ważne elementy. Ich funkcja jest prosta, ale kluczowa: zapewniają płynny i swobodny obrót wirnika wewnątrz obudowy. Bez nich wirnik nie mógłby się obracać z odpowiednią prędkością i precyzją, co uniemożliwiłoby prawidłowe wytwarzanie prądu. Niestety, łożyska są narażone na ciągłe obciążenia i z czasem się zużywają. Ich zużycie to jedna z najczęstszych przyczyn głośnej pracy alternatora, objawiającej się charakterystycznym hałasem lub szumem.

Jak elementy alternatora współpracują ze sobą?

Faza 1: Wzbudzenie, czyli pierwszy impuls z akumulatora

Cały proces rozpoczyna się od akumulatora. Kiedy przekręcasz kluczyk w stacyjce, początkowy prąd z akumulatora jest dostarczany do uzwojenia wirnika. Odbywa się to za pośrednictwem szczotek i pierścieni ślizgowych. Ten niewielki impuls prądu sprawia, że wirnik natychmiast staje się elektromagnesem, gotowym do działania. Bez tego początkowego "kopa" alternator nie byłby w stanie rozpocząć pracy.

Faza 2: Produkcja prądu w stojanie dzięki wirującemu polu magnetycznemu

W momencie, gdy silnik zaczyna pracować i napędza koło pasowe, wirnik zaczyna się obracać z dużą prędkością. Obrotowy elektromagnes, czyli wirnik, wytwarza zmienne pole magnetyczne. To pole magnetyczne, "przecinając" uzwojenia stojana, indukuje w nich trójfazowy prąd przemienny. Jest to zjawisko znane z fizyki jako indukcja elektromagnetyczna esencja działania prądnicy.

Faza 3: Prostowanie prądu i stabilizacja napięcia

Wytworzony w stojanie trójfazowy prąd przemienny nie nadaje się bezpośrednio do zasilania instalacji samochodowej. Dlatego trafia on do mostka prostowniczego, gdzie, jak już wspomniałem, diody zamieniają go na prąd stały. Następnie, ten już "wyprostowany" prąd jest przesyłany do regulatora napięcia. Regulator precyzyjnie monitoruje napięcie i w razie potrzeby koryguje prąd wzbudzenia wirnika, aby utrzymać je w bezpiecznym zakresie 13,8-14,5 V. To gwarantuje stabilność całego systemu.

Faza 4: Zasilanie pokładowej elektroniki i doładowywanie akumulatora

Ostatecznie, stabilizowany prąd stały opuszcza alternator i jest rozprowadzany po całej instalacji elektrycznej pojazdu. W pierwszej kolejności zasila wszystkie odbiorniki elektryczne światła, systemy infotainment, klimatyzację, wycieraczki i wiele innych. Jednocześnie, nadmiar wyprodukowanej energii jest kierowany do akumulatora, aby go doładować. Dzięki temu akumulator jest zawsze naładowany, a samochód gotowy do drogi.

Najczęstsze awarie alternatora i ich przyczyny

Zużyte szczotki i łożyska głośne objawy nadchodzących problemów

Z mojego doświadczenia wynika, że zużycie szczotek i łożysk to jedne z najczęstszych przyczyn awarii alternatora. Zużyte łożyska objawiają się bardzo charakterystycznym głośnym szumem lub wyciem, które nasila się wraz z obrotami silnika. To sygnał, że łożyska straciły swoje właściwości i wymagają wymiany. Z kolei zużyte szczotki, które nie mają już odpowiedniego kontaktu z pierścieniami ślizgowymi, mogą prowadzić do niedoładowania akumulatora, ponieważ prąd wzbudzenia nie jest prawidłowo dostarczany do wirnika. W obu przypadkach warto działać szybko, aby uniknąć poważniejszych uszkodzeń.

Awarie regulatora napięcia od niedoładowania po przeładowanie

Awarie regulatora napięcia są szczególnie problematyczne, ponieważ mogą mieć dwojakie skutki. Jeśli regulator ulegnie uszkodzeniu i będzie utrzymywał zbyt niskie napięcie, akumulator będzie stale niedoładowany, co skróci jego żywotność i może unieruchomić pojazd. Co gorsza, jeśli regulator zacznie podawać zbyt wysokie napięcie (przeładowanie), istnieje ryzyko uszkodzenia całej wrażliwej elektroniki w samochodzie, a także przegrzania i uszkodzenia samego akumulatora. Objawy to często migająca kontrolka ładowania lub niestabilne działanie elektryki.

Przeczytaj również: Ile kosztuje regeneracja alternatora? Sprawdź, czy się opłaca!

Uszkodzenie mostka diodowego kiedy alternator traci swoją moc?

Uszkodzenie mostka diodowego, na przykład w wyniku przepalenia jednej lub więcej diod, prowadzi do nieprawidłowego prostowania prądu. W efekcie alternator traci swoją pełną moc, a w skrajnych przypadkach może całkowicie przestać ładować akumulator. Objawy to często zapalenie się kontrolki ładowania na desce rozdzielczej, spadek napięcia w instalacji elektrycznej pojazdu, a nawet szybkie rozładowywanie się akumulatora. Taka usterka wymaga natychmiastowej interwencji, ponieważ samochód bez sprawnego ładowania nie będzie w stanie długo funkcjonować.
