Gdzie szukać czujnika wentylatora chłodnicy? Kluczowe miejsca i typy
- Lokalizacja czujnika wentylatora chłodnicy nie jest uniwersalna i zależy od modelu oraz rocznika samochodu.
- W starszych autach najczęściej spotkasz termowłącznik wkręcony bezpośrednio w chłodnicę.
- W nowszych pojazdach funkcję tę pełni czujnik temperatury płynu chłodzącego (ECT), który wysyła sygnał do sterownika silnika (ECU).
- Typowe miejsca montażu to chłodnica, obudowa termostatu, głowica silnika lub węże układu chłodzenia.
- Czujnik rozpoznasz po wtyczce elektrycznej (zazwyczaj 2, 3 lub 4 piny) oraz umiejscowieniu w układzie chłodzenia.
- Awaria czujnika może objawiać się przegrzewaniem silnika lub ciągłą pracą wentylatora.
Dlaczego zlokalizowanie tego małego elementu jest tak ważne dla Twojego silnika?
Czujnik wentylatora chłodnicy, choć niepozorny, pełni fundamentalną rolę w utrzymaniu optymalnej temperatury pracy silnika. To on decyduje o tym, kiedy wentylator chłodnicy ma się włączyć, aby rozproszyć nadmiar ciepła z płynu chłodzącego. Jeśli czujnik zawiedzie, konsekwencje mogą być poważne. Wyobraź sobie jazdę w korku w upalny dzień bez sprawnego czujnika wentylator się nie włączy, a temperatura silnika szybko wzrośnie do niebezpiecznego poziomu, grożąc jego przegrzaniem i uszkodzeniem uszczelki pod głowicą, a nawet zatarciem. Z drugiej strony, uszkodzony czujnik może powodować ciągłą pracę wentylatora, nawet na zimnym silniku, co jest niepotrzebnym obciążeniem dla alternatora i irytującym objawem. W nowszych samochodach awaria czujnika często skutkuje również zapaleniem się kontrolki "check engine" na desce rozdzielczej, informując o błędzie w układzie.Czujnik czujnikowi nierówny: Różnice między starym a nowym typem samochodu
Z mojego doświadczenia wynika, że kluczowe jest zrozumienie, iż nie każdy "czujnik wentylatora" działa tak samo. W starszych samochodach, powiedzmy z lat 90. i początku 2000., najczęściej spotkasz tak zwany termowłącznik (termo-wyłącznik). Jest to prosty element elektromechaniczny, który wkręca się bezpośrednio w chłodnicę. Kiedy płyn chłodzący osiągnie określoną temperaturę (np. 92 stopnie Celsjusza), termowłącznik mechanicznie zamyka obwód elektryczny, co bezpośrednio uruchamia wentylator. Gdy temperatura spadnie, obwód się otwiera, a wentylator wyłącza. To rozwiązanie jest proste i skuteczne, ale ma ograniczoną precyzję.
W nowszych autach, od około 2000 roku wzwyż, sytuacja jest bardziej złożona. Funkcję uruchamiania wentylatora przejął czujnik temperatury płynu chłodzącego (ECT sensor). Ten czujnik nie uruchamia wentylatora bezpośrednio. Zamiast tego, mierzy temperaturę płynu i wysyła precyzyjny sygnał elektryczny do sterownika silnika (ECU). To właśnie ECU, na podstawie danych z czujnika, a także innych parametrów (np. prędkości pojazdu, obciążenia silnika, włączonej klimatyzacji), decyduje o tym, kiedy i z jaką prędkością włączyć wentylator. To podejście daje znacznie większą kontrolę i efektywność chłodzenia, ale jednocześnie sprawia, że diagnoza problemów może być bardziej skomplikowana.
Najczęstsze lokalizacje, czyli mapa drogowa do odnalezienia czujnika

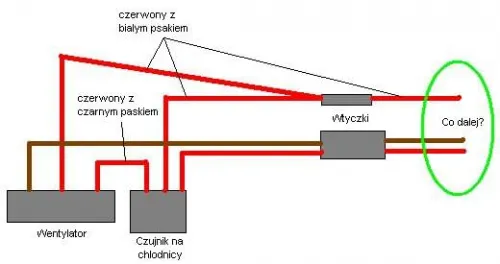

Miejsce nr 1: Bezpośrednio na chłodnicy klasyka w starszych modelach

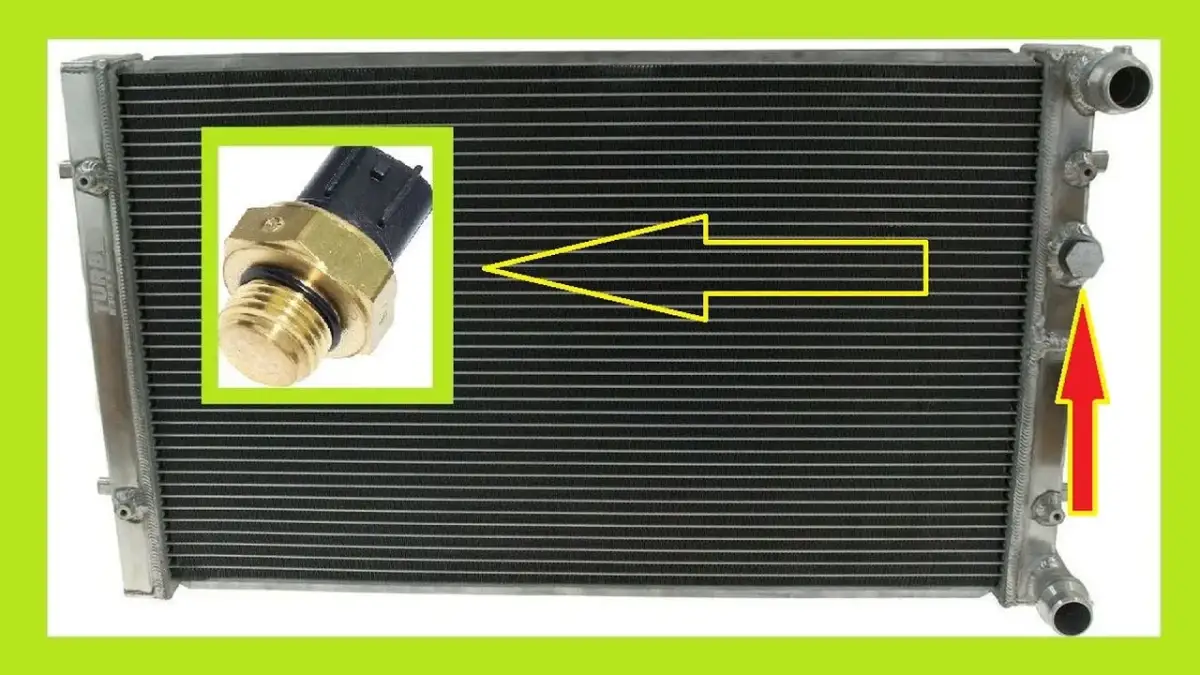

To jest chyba najbardziej intuicyjne i najłatwiejsze do znalezienia miejsce, typowe dla samochodów z lat 90. i początku 2000. Wiele razy widziałem, jak właściciele starszych pojazdów szukają go właśnie tutaj. Czujnik, a właściwie termowłącznik, jest zazwyczaj wkręcony w dolną lub boczną część chłodnicy. Zwróć uwagę na gruby, mosiężny lub plastikowy element, z którego wychodzi wtyczka elektryczna z dwoma lub trzema przewodami. Jest on łatwo dostępny, często widoczny od góry po otwarciu maski lub od dołu, po podniesieniu samochodu. To dobry punkt wyjścia do poszukiwań.
Miejsce nr 2: W obudowie termostatu standard w nowszych autach
W nowszych konstrukcjach, gdzie mamy do czynienia z czujnikiem ECT, bardzo często znajdziesz go w obudowie termostatu. Dlaczego akurat tam? Ponieważ termostat jest kluczowym elementem regulującym przepływ płynu chłodzącego i znajduje się w strategicznym miejscu, gdzie płyn jest już dobrze nagrzany, zanim trafi do chłodnicy. Czujnik w tym miejscu mierzy temperaturę płynu bezpośrednio przy "wielkim obiegu" układu chłodzenia, co pozwala ECU na precyzyjne sterowanie wentylatorem. Szukaj go w okolicach silnika, tam gdzie grube węże układu chłodzenia wchodzą do bloku silnika obudowa termostatu to często charakterystyczny element, z którego wychodzi kilka węży.
Miejsce nr 3: Wkręcony w głowicę lub blok silnika
To kolejna popularna lokalizacja, którą często spotykam, zwłaszcza w niektórych modelach. Czujnik jest wkręcony bezpośrednio w metalowy korpus silnika, w kanale wodnym. Jego zadaniem jest mierzenie temperatury płynu chłodzącego w najbardziej krytycznym miejscu tuż przy źródle ciepła, czyli w głowicy lub bloku silnika. Może być nieco trudniejszy do zlokalizowania, ponieważ często jest częściowo zasłonięty przez inne elementy silnika, takie jak kolektor dolotowy czy przewody. Zazwyczaj jest to element z wtyczką elektryczną, wkręcony w otwór w bloku lub głowicy.
Miejsce nr 4: Na grubych wężach układu chłodzenia
Rzadziej, ale jednak, zdarza się, że czujnik jest zamontowany w specjalnym trójniku lub króćcu, który jest częścią jednego z głównych (grubych) węży płynu chłodniczego. Zazwyczaj dotyczy to węża, który prowadzi płyn z silnika do chłodnicy. Jest to rozwiązanie stosowane w celu ułatwienia dostępu do czujnika lub ze względu na specyficzną konstrukcję układu chłodzenia danego modelu. Jeśli nie możesz znaleźć czujnika w żadnym z poprzednich miejsc, warto dokładnie prześledzić przebieg grubych węży wychodzących z silnika i wchodzących do chłodnicy.
Czujnik wentylatora w popularnych autach: konkretne przykłady
Gdzie jest czujnik w Oplu Astra (G, H)?
W Oplach Astra G i H, zwłaszcza w popularnych silnikach benzynowych (np. Z16XE, Z18XE), czujnik temperatury płynu chłodzącego, który odpowiada za sygnał do wentylatora, najczęściej znajduje się w obudowie termostatu. Obudowa ta jest zazwyczaj umieszczona z boku silnika, w pobliżu głowicy, i jest to element, do którego dochodzą grube węże układu chłodzenia. Warto dokładnie przyjrzeć się temu miejscu, szukając wkręconego elementu z wtyczką elektryczną.
Jak znaleźć czujnik w Volkswagenie Golfie (IV, V)?

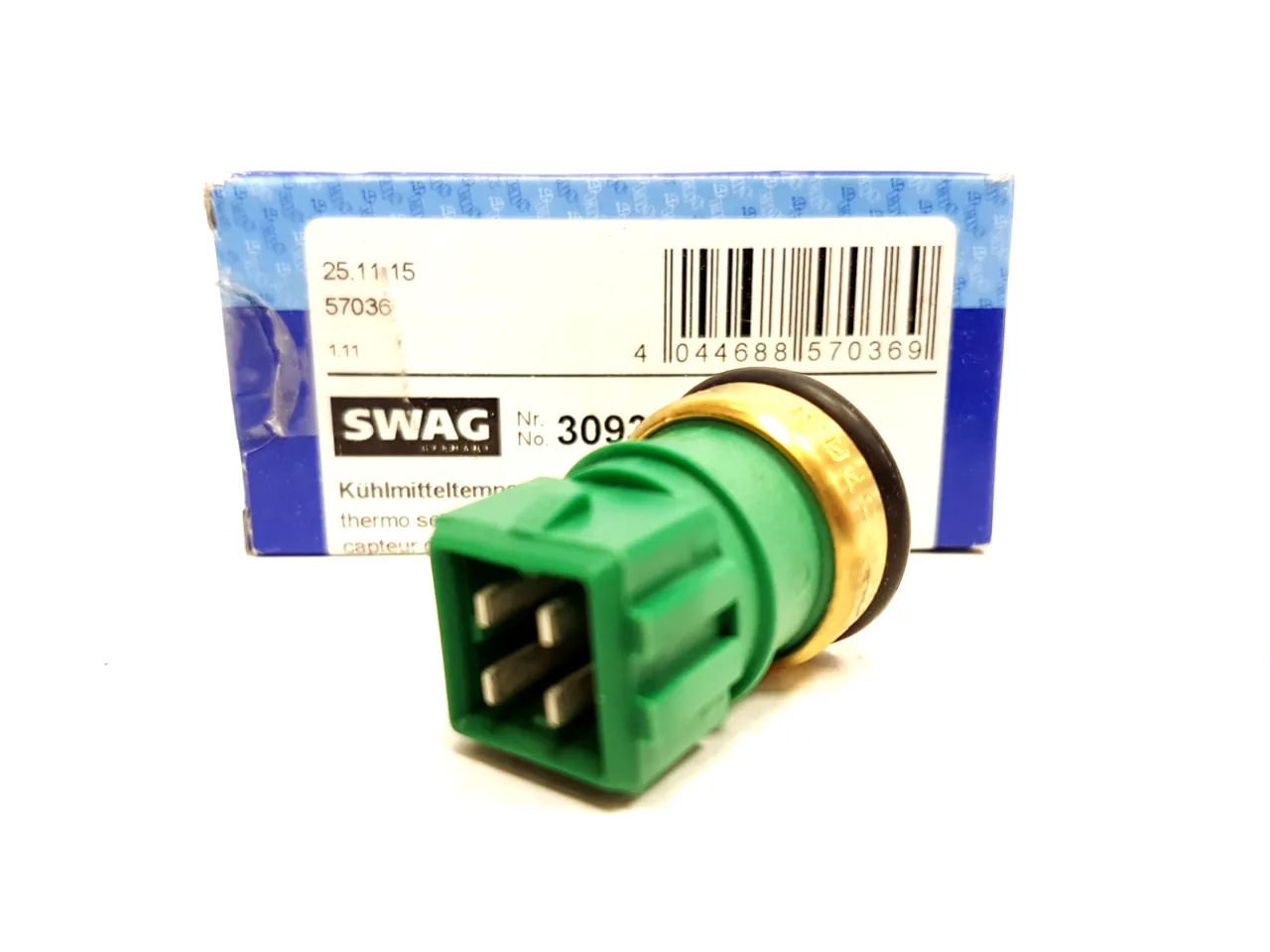

W Volkswagenach Golf IV i V, a także w wielu innych modelach grupy VAG z tamtego okresu, czujnik temperatury płynu chłodzącego (ECT) jest bardzo charakterystyczny i najczęściej znajduje się w króćcu wodnym wychodzącym z boku głowicy silnika. Często jest to zielony lub niebieski czujnik z 4-pinową wtyczką, ponieważ jest to zazwyczaj podwójny czujnik jeden sygnał idzie do ECU, a drugi do wskaźnika temperatury na desce rozdzielczej. Króciec ten jest zazwyczaj wykonany z tworzywa sztucznego i łatwo go zlokalizować, śledząc węże wychodzące z głowicy.
Lokalizacja w Renault Clio II i Megane II
W przypadku Renault Clio II i Megane II, lokalizacja czujnika może się nieco różnić w zależności od konkretnej wersji silnikowej i rocznika. W starszych wersjach lub mniej zaawansowanych silnikach, termowłącznik wentylatora może być wkręcony bezpośrednio w chłodnicę, podobnie jak w starszych autach innych marek. Jednak w nowszych lub bardziej rozbudowanych silnikach, funkcję tę pełni czujnik temperatury płynu chłodzącego, który znajdziesz w obudowie termostatu lub w innym miejscu w bloku silnika. Zawsze warto sprawdzić obie te lokalizacje.
Fiat Panda i Punto: tu sprawa wygląda nieco inaczej
W Fiacie Panda II (i podobnie w Punto) sterowanie wentylatorem chłodnicy odbywa się w pełni elektronicznie, przez sterownik silnika (ECU). Oznacza to, że nie znajdziesz tam klasycznego termowłącznika wkręconego w chłodnicę. Zamiast tego, wentylator jest uruchamiany na podstawie sygnału z czujnika temperatury płynu chłodzącego, który jest zazwyczaj umieszczony w okolicach głowicy silnika. Szukaj go w bloku silnika, w pobliżu miejsca, gdzie wchodzą węże układu chłodzenia.
Gdzie szukać w Peugeocie 206 lub 307?
W Peugeotach 206 i 307, lokalizacja czujnika również zależy od typu silnika. W silnikach benzynowych często spotykałem termowłącznik wentylatora zamontowany bezpośrednio na chłodnicy, zazwyczaj w jej dolnej lub bocznej części. Natomiast w wersjach z silnikami Diesla HDI, czujnik temperatury płynu chłodzącego, który steruje wentylatorem, bywa umieszczony w obudowie termostatu lub w innym miejscu w bloku silnika, podobnie jak w wielu nowszych konstrukcjach.
Jak mieć 100% pewności, że to właśnie ten element?
Zwróć uwagę na wtyczkę i liczbę przewodów
Kiedy już zlokalizujesz potencjalny czujnik, kluczowym elementem identyfikacyjnym będzie wtyczka z przewodami elektrycznymi, która do niego dochodzi. Czujniki wentylatora (czy to termowłączniki, czy czujniki ECT) zawsze są elementami elektrycznymi, więc muszą mieć połączenie z instalacją samochodu. Zazwyczaj mają 2, 3 lub 4 piny. Dwa piny to najczęściej termowłącznik, a trzy lub cztery piny wskazują na bardziej zaawansowany czujnik temperatury płynu chłodzącego, który dostarcza danych do ECU i/lub wskaźnika. Jeśli widzisz element wkręcony w układ chłodzenia, ale bez wtyczki, to na pewno nie jest to czujnik, którego szukasz.
Kolor i materiał: co zdradza wygląd czujnika?
Poza wtyczką, warto zwrócić uwagę na sam wygląd czujnika. Korpus czujnika jest najczęściej wykonany z mosiądzu lub tworzywa sztucznego. Mosiężne były popularne w starszych termowłącznikach, natomiast nowsze czujniki ECT często mają plastikową obudowę. Co ciekawe, producenci często stosują różne kolory obudowy (np. zielony, niebieski, czarny, brązowy) do oznaczania różnych zakresów temperatur lub typów czujników, nawet w obrębie tej samej marki. Chociaż kolor nie jest uniwersalnym wyznacznikiem, może pomóc w weryfikacji, jeśli masz już numer części lub zdjęcie właściwego czujnika.
To nie czujnik? Poznaj inne przyczyny problemów z wentylatorem chłodnicy
Zdarza się, że po dokładnym sprawdzeniu czujnika okazuje się, że jest on sprawny, a wentylator nadal nie działa prawidłowo. W takiej sytuacji trzeba szukać dalej. Z mojego doświadczenia wiem, że istnieje kilka innych, równie częstych przyczyn problemów z wentylatorem chłodnicy, które warto sprawdzić.
Sprawdź bezpiecznik i przekaźnik: najprostsze rozwiązanie
Zawsze powtarzam, że w pierwszej kolejności należy sprawdzić najprostsze rzeczy. Bezpiecznik i przekaźnik wentylatora chłodnicy to najczęstsze punkty awarii, które mogą unieruchomić wentylator. Bezpiecznik chroni obwód przed przeciążeniem, a przekaźnik jest swego rodzaju "łącznikiem" sterowanym przez sygnał z czujnika lub ECU. Oba te elementy zazwyczaj znajdują się w skrzynce bezpieczników pod maską lub w kabinie. Sprawdzenie bezpiecznika to kwestia wizualna (czy drucik jest przepalony), a przekaźnik można spróbować zamienić z innym, identycznym przekaźnikiem w skrzynce (np. od klaksonu, jeśli działa).
Uszkodzony silnik wentylatora: kiedy winowajcą jest sam wiatrak?
Jeśli bezpiecznik i przekaźnik są sprawne, a czujnik również działa, problemem może być sam silnik wentylatora. Objawy wskazujące na jego uszkodzenie to przede wszystkim całkowity brak ruchu wentylatora, mimo że prąd do niego dochodzi (można to sprawdzić miernikiem lub podając napięcie bezpośrednio na silnik). Czasami uszkodzony silnik może wydawać nietypowe dźwięki zgrzyty, piski podczas próby uruchomienia, lub po prostu nie obracać się swobodnie. Warto również sprawdzić, czy nie ma widocznych uszkodzeń mechanicznych, np. pękniętych łopatek lub zablokowania przez obce przedmioty.Problem z instalacją elektryczną lub sterownikiem silnika (ECU)
Najbardziej skomplikowane do diagnozy są problemy z okablowaniem lub awaria samego sterownika silnika (ECU). Przerwy w przewodach, skorodowane styki we wtyczkach, czy uszkodzenia wewnętrzne ECU mogą prowadzić do tego, że wentylator nie otrzyma sygnału do pracy. Tego typu usterki są znacznie trudniejsze do zdiagnozowania samodzielnie i często wymagają specjalistycznego sprzętu diagnostycznego (komputera podłączonego do samochodu), który potrafi odczytać kody błędów i monitorować parametry pracy. W takich przypadkach zazwyczaj zalecam wizytę u dobrego elektryka samochodowego.
Znalazłeś czujnik: co dalej?
Krótka instrukcja, jak bezpiecznie sprawdzić jego działanie
- Obserwacja temperatury: Uruchom silnik i pozwól mu się nagrzać, obserwując wskaźnik temperatury na desce rozdzielczej. Wentylator powinien włączyć się, gdy temperatura osiągnie określony poziom (zazwyczaj między 90 a 100 stopni Celsjusza, choć może się to różnić w zależności od modelu).
- Włączenie klimatyzacji: W wielu samochodach włączenie klimatyzacji automatycznie uruchamia wentylator chłodnicy, niezależnie od temperatury silnika. Jeśli wentylator włącza się po włączeniu klimatyzacji, to przynajmniej jego silnik jest sprawny.
- Odpięcie wtyczki (dla termowłącznika): W przypadku starszych aut z termowłącznikiem w chłodnicy, odpięcie wtyczki i zmostkowanie pinów (za pomocą kawałka drutu) powinno uruchomić wentylator. Jeśli tak się stanie, problem leży w czujniku.
- Diagnostyka komputerowa (dla czujnika ECT): W nowszych autach najpewniejszym sposobem jest podłączenie komputera diagnostycznego, który odczyta parametry czujnika i pozwoli sprawdzić, czy ECU otrzymuje prawidłowe dane o temperaturze.
Przeczytaj również: Miękki pedał sprzęgła? Odpowietrz to sam! Poradnik krok po kroku
Kiedy samodzielna wymiana jest możliwa, a kiedy lepiej udać się do mechanika?
Samodzielna wymiana czujnika jest jak najbardziej możliwa, jeśli masz do niego łatwy dostęp, a jego demontaż polega na prostym odkręceniu i wkręceniu nowego elementu. Dotyczy to często termowłączników wkręconych bezpośrednio w chłodnicę. Pamiętaj jednak, że przy wymianie czujnika wkręconego w układ chłodzenia, zazwyczaj będzie konieczne spuszczenie części płynu chłodniczego, aby uniknąć jego wycieku. Jeśli czujnik jest umiejscowiony w trudno dostępnym miejscu, wymaga demontażu innych elementów (np. kolektora, akumulatora), lub jeśli nie jesteś pewien diagnozy i obawiasz się uszkodzenia innych części, zdecydowanie lepiej jest udać się do zaufanego mechanika. Czasem pozornie prosta wymiana może przerodzić się w kosztowną naprawę, jeśli coś pójdzie nie tak.
