Chłodnica oleju: jak podłączyć? Kompletny poradnik DIY!

W tym artykule dowiesz się, jak krok po kroku zamontować dodatkową chłodnicę oleju w samochodzie. Przedstawimy kompletny przewodnik, który pomoże Ci prawidłowo i bezpiecznie przeprowadzić instalację, zapewniając optymalne smarowanie i dłuższą żywotność silnika.

Temperatura oleju: cichy strażnik kondycji silnika

Dla każdego silnika, niezależnie od jego przeznaczenia, utrzymanie optymalnej temperatury oleju jest absolutnie kluczowe. Olej silnikowy pełni wiele funkcji smaruje, chłodzi, uszczelnia i czyści. Kiedy temperatura oleju jest zbyt wysoka, jego właściwości smarne ulegają degradacji. Traci on swoją lepkość, co prowadzi do zwiększonego tarcia między ruchomymi elementami silnika, a w konsekwencji do szybszego zużycia panewek, wałków rozrządu czy turbosprężarki. Z drugiej strony, zbyt niska temperatura oleju również nie jest korzystna, ponieważ olej nie osiąga swojej optymalnej lepkości i nie zapewnia pełnej ochrony. Zapewnienie stabilnej, optymalnej temperatury to inwestycja w długowieczność i niezawodność naszej jednostki napędowej.

Kiedy fabryczne chłodzenie przestaje wystarczać? Sygnały, których nie wolno ignorować

Większość samochodów osobowych wyposażona jest w fabryczne chłodzenie oleju, często realizowane poprzez wymiennik ciepła w bloku silnika, wykorzystujący płyn chłodniczy. Jednak w wielu sytuacjach takie rozwiązanie okazuje się niewystarczające. Mówię tu o intensywnej eksploatacji długotrwałej jeździe z wysokimi prędkościami, częstym staniu w korkach w upalne dni, holowaniu ciężkich przyczep, czy jeździe w górach. Również tuning silnika, zwiększający jego moc i obciążenie, czy udział w motorsporcie (rajdy, wyścigi na torze) niemal zawsze wymaga dodatkowego chłodzenia oleju. Sygnały, które powinny nas zaniepokoić, to przede wszystkim częste przekraczanie 110-120°C temperatury oleju (jeśli mamy wskaźnik), a także zauważalny spadek wydajności silnika po dłuższej, dynamicznej jeździe. Niestety, często jedynym sygnałem jest przyspieszone zużycie silnika, które ujawnia się dopiero po czasie.

Zyski z montażu dodatkowej chłodnicy: inwestycja, która procentuje

Decyzja o montażu dodatkowej chłodnicy oleju to krok, który przynosi wymierne korzyści dla naszego samochodu. Z mojego doświadczenia wiem, że to inwestycja, która naprawdę procentuje. Oto najważniejsze zyski:

• Obniżenie i stabilizacja temperatury oleju: To podstawowa i najważniejsza korzyść. Chłodnica efektywnie odprowadza nadmiar ciepła, utrzymując olej w optymalnym zakresie temperatur, nawet podczas ekstremalnych obciążeń.
• Wydłużenie żywotności silnika: Dzięki stabilnej temperaturze oleju, jego właściwości smarne są zachowane, co minimalizuje tarcie i zużycie kluczowych podzespołów, takich jak panewki, turbosprężarka czy wałki rozrządu.
• Optymalne smarowanie: Olej pracujący w idealnej temperaturze zachowuje swoją lepkość i film smarny, zapewniając najlepszą ochronę przed zużyciem.
• Lepsza ochrona komponentów: Niższa temperatura oleju oznacza również niższą temperaturę w innych częściach silnika, co przekłada się na dłuższą żywotność uszczelek, węży i innych elementów narażonych na działanie wysokiej temperatury.
• Potencjalne zwiększenie wydajności jednostki napędowej: Stabilna temperatura oleju może pośrednio wpłynąć na lepsze i bardziej powtarzalne osiągi silnika, zwłaszcza w warunkach sportowych.

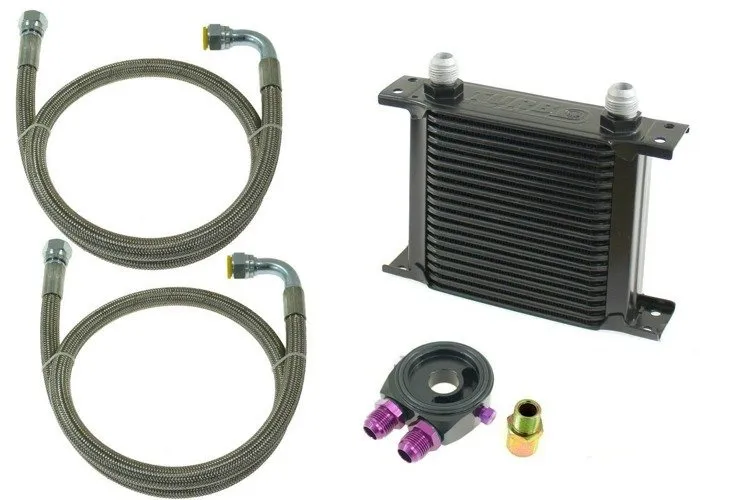

Kompletny zestaw do montażu: co musisz mieć pod ręką?

Zanim przystąpimy do montażu, musimy skompletować odpowiedni zestaw. Na rynku znajdziemy wiele gotowych rozwiązań, które zazwyczaj zawierają wszystkie niezbędne elementy. Typowy zestaw do montażu dodatkowej chłodnicy oleju składa się z kilku kluczowych komponentów: samej chłodnicy (najczęściej powietrznej), przewodów olejowych (bardzo często w stalowym oplocie, co zapewnia ich trwałość i odporność na ciśnienie), podstawki pod filtr oleju (nazywanej również "sandwich plate" lub adapterem) oraz oczywiście niezbędnych elementów montażowych, takich jak śruby, uszczelki i opaski.

Serce układu, czyli podstawka pod filtr oleju z termostatem czy bez?

Podstawka pod filtr oleju, czyli tak zwany "sandwich plate" lub adapter, to absolutnie kluczowy element całego układu. Jest to swoiste serce, które umożliwia wpięcie się w istniejący układ smarowania silnika. Montuje się ją bezpośrednio między blokiem silnika a standardowym filtrem oleju. Dzięki niej, olej przepływający do filtra jest kierowany również do dodatkowej chłodnicy i z powrotem do silnika. To sprytne i efektywne rozwiązanie, które pozwala na rozbudowę układu bez konieczności głębokich modyfikacji silnika.

Na rynku dostępne są dwie główne wersje podstawek, a wybór jednej z nich zależy od sposobu eksploatacji samochodu:

• Z termostatem: To rozwiązanie, które osobiście zdecydowanie polecam do aut użytkowanych na co dzień. Termostat w podstawce działa na podobnej zasadzie jak termostat w układzie chłodzenia silnika. Otwiera on pełny obieg oleju na chłodnicę dopiero po osiągnięciu przez olej odpowiedniej temperatury, zazwyczaj w zakresie 80-90°C. Dzięki temu olej szybciej osiąga optymalną temperaturę roboczą po uruchomieniu zimnego silnika, co jest korzystne dla jego żywotności. Zapobiega to nadmiernemu wychłodzeniu oleju podczas normalnej jazdy, co mogłoby prowadzić do jego zagęszczenia i pogorszenia smarowania.
• Bez termostatu: Jest to prostsze i zazwyczaj tańsze rozwiązanie. W tym przypadku olej od razu po uruchomieniu silnika krąży przez chłodnicę. Jest to opcja stosowana głównie w autach typowo sportowych, gdzie silnik bardzo szybko osiąga wysokie temperatury, a priorytetem jest natychmiastowe i maksymalne chłodzenie. W takich zastosowaniach ryzyko niedogrzania oleju jest minimalne.

Warto również wspomnieć, że wiele adapterów posiada dodatkowe gniazda (najczęściej w standardzie 1/8 NPT), które umożliwiają łatwy montaż czujników ciśnienia i temperatury oleju. To bardzo przydatna funkcja, pozwalająca na bieżące monitorowanie kluczowych parametrów pracy silnika.

Wybór chłodnicy i przewodów: na co zwrócić uwagę, by uniknąć problemów?

Wybór samej chłodnicy powietrznej powinien być podyktowany przede wszystkim potrzebami silnika i dostępnym miejscem montażowym. Rozmiar i wydajność chłodnicy muszą być adekwatne do mocy silnika i przewidywanych obciążeń. Zbyt mała chłodnica nie spełni swojego zadania, zbyt duża może prowadzić do nadmiernego wychłodzenia oleju, zwłaszcza w połączeniu z podstawką bez termostatu. Zawsze warto sprawdzić rekomendacje producenta lub zasięgnąć opinii ekspertów. Równie istotny jest wybór przewodów olejowych. Muszą one być wykonane z materiałów odpornych na wysokie temperatury, ciśnienie oraz agresywne działanie oleju. Przewody w stalowym oplocie są zazwyczaj najlepszym wyborem, ponieważ łączą w sobie elastyczność z dużą wytrzymałością mechaniczną. Pamiętajmy, że to przez nie będzie przepływać gorący olej pod ciśnieniem, więc ich jakość i szczelność to podstawa bezpieczeństwa całego układu.

Niezbędnik mechanika: lista narzędzi, które ułatwią Ci pracę

Przygotowanie odpowiednich narzędzi przed rozpoczęciem pracy to połowa sukcesu. Oto lista podstawowych elementów, które będą Ci potrzebne do montażu chłodnicy oleju:

• Zestaw kluczy płaskich i nasadowych (najlepiej z grzechotką i przedłużkami)
• Klucz do filtra oleju (typu taśmowego lub kielichowego, dopasowany do Twojego filtra)
• Naczynie na zużyty olej (min. 5 litrów)
• Lejek do oleju
• Latarka lub lampa warsztatowa (dobre oświetlenie to podstawa)
• Rękawiczki ochronne (olej jest brudny i może być gorący)
• Podnośnik, kobyłki lub najazdy (do bezpiecznego uniesienia samochodu)
• Klucz dynamometryczny (jeśli znasz momenty dokręcania, warto go użyć dla pewności)
• Ściereczki, czyściwo papierowe
• Opaski zaciskowe (trytytki) do uporządkowania przewodów
• Ewentualnie nożyce do cięcia przewodów (jeśli kupujesz je w metrach)

Montaż chłodnicy oleju krok po kroku: precyzyjny przewodnik

Poniżej przedstawiam szczegółowy, praktyczny przewodnik instalacji dodatkowej chłodnicy oleju. Postępując zgodnie z tymi krokami, prawidłowo i bezpiecznie przeprowadzisz cały proces montażu.

Krok 1: Bezpieczne przygotowanie samochodu i miejsca pracy

Zawsze zaczynamy od bezpieczeństwa. Upewnij się, że silnik jest całkowicie zimny praca z gorącym olejem i elementami silnika jest niebezpieczna. Samochód musi stać na stabilnym i wypoziomowanym podłożu. Najlepiej użyć podnośnika kolumnowego, ale solidne kobyłki lub najazdy również będą odpowiednie. Nigdy nie polegaj wyłącznie na lewarku! Przygotuj wszystkie narzędzia i komponenty w zasięgu ręki, a także zadbaj o dobre oświetlenie miejsca pracy. Pod samochodem rozłóż karton lub folię, aby ewentualne wycieki oleju nie zanieczyściły podłoża.

Krok 2: Demontaż filtra i montaż adaptera ("sandwich plate") kluczowy moment operacji

Teraz przechodzimy do serca operacji. Podstaw naczynie na zużyty olej pod miską olejową lub bezpośrednio pod filtrem. Następnie ostrożnie odkręć stary filtr oleju. Pamiętaj, że z filtra spłynie pewna ilość oleju. Gdy filtr zostanie zdjęty, dokładnie oczyść powierzchnię styku z blokiem silnika. Teraz czas na montaż podstawki (adaptera). Upewnij się, że uszczelki są prawidłowo ułożone i nie są uszkodzone. Przykręć podstawkę do bloku silnika, a następnie do niej przykręć nowy filtr oleju. Dokręcaj z wyczuciem zbyt mocne dokręcenie może uszkodzić uszczelki, zbyt słabe spowoduje wycieki. Jeśli masz klucz dynamometryczny i znasz momenty, użyj ich. Zwróć uwagę na kierunek przepływu oleju, jeśli podstawka ma oznaczenia IN/OUT.

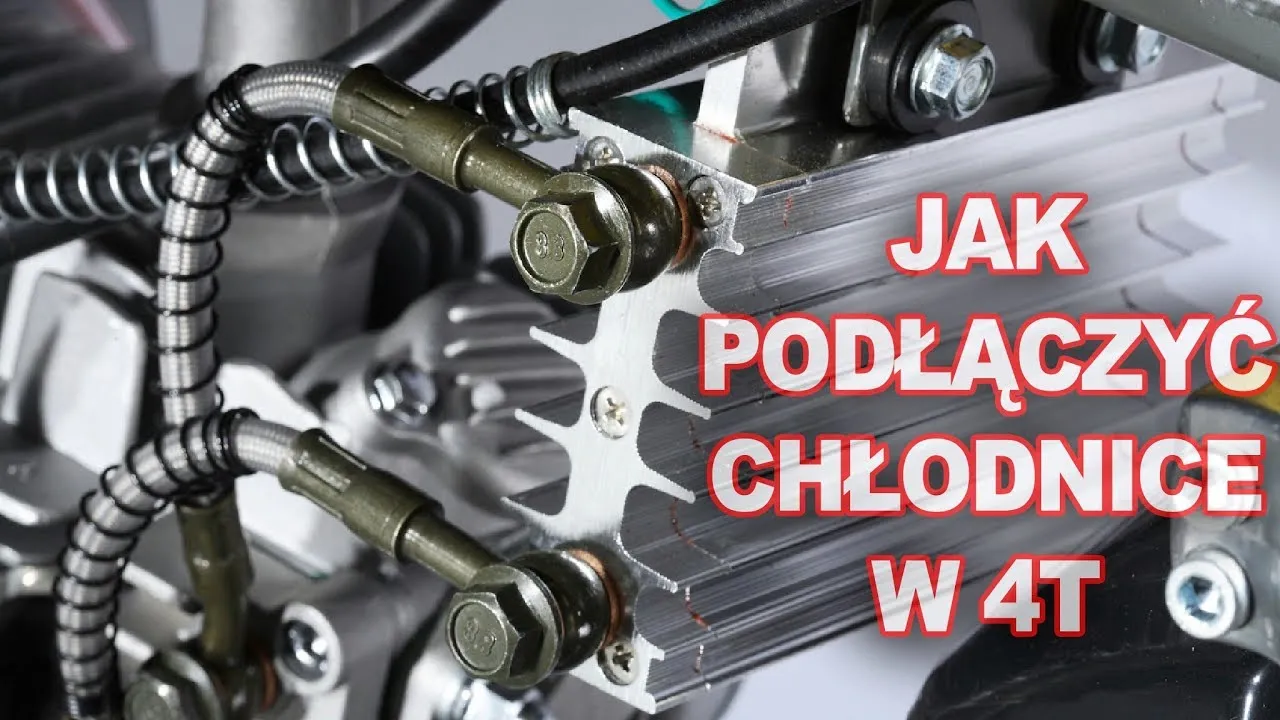

Krok 3: Wybór idealnego miejsca na chłodnicę gdzie zapewnić najlepszy pęd powietrza?

Wybór miejsca montażu chłodnicy jest krytyczny dla jej efektywności. Musi to być lokalizacja, która zapewni swobodny i maksymalny przepływ powietrza. Najczęstsze i rekomendowane miejsca to obszar za przednim zderzakiem, w dolnej części wlotu powietrza, lub przed chłodnicą wody. Ważne jest, aby chłodnica nie blokowała znacząco przepływu powietrza na główną chłodnicę cieczy chłodzącej, ponieważ mogłoby to doprowadzić do przegrzewania się silnika. Montując chłodnicę, użyj solidnych uchwytów i śrub, aby była stabilna i bezpieczna, odporna na drgania i uderzenia. Pamiętaj, że będzie ona narażona na kamienie i inne zanieczyszczenia drogowe, więc warto rozważyć jej zabezpieczenie siatką.

Krok 4: Prowadzenie i podłączanie przewodów olejowych jak uniknąć zagięć i nieszczelności?

Prowadzenie przewodów olejowych to etap, który wymaga precyzji i uwagi. Przewody muszą być poprowadzone od podstawki do chłodnicy w taki sposób, aby unikać ostrych zagięć, które mogą ograniczać przepływ oleju. Absolutnie kluczowe jest również to, aby przewody nie tarły o ruchome elementy silnika (np. paski, wentylatory) ani o gorące części (kolektor wydechowy, turbosprężarka). Użyj opasek zaciskowych, aby solidnie przymocować przewody do stałych elementów podwozia, zapewniając im stabilność. Podłącz przewody do chłodnicy i podstawki, zwracając uwagę na prawidłowe podłączenie wejścia i wyjścia (zazwyczaj jest to oznaczone). Szczelne i pewne dokręcenie wszystkich połączeń jest niezwykle ważne. Użyj odpowiednich kluczy i nie oszczędzaj na sile, ale też nie przesadzaj, aby nie uszkodzić gwintów.

Krok 5: Finalne dokręcanie, uzupełnienie oleju i pierwsza próba szczelności

Gdy przewody są już podłączone, a chłodnica zamontowana, czas na ostatnie sprawdzenie. Przejrzyj wszystkie połączenia czy są dokręcone? Czy przewody są bezpiecznie poprowadzone? Następnie uzupełnij poziom oleju silnikowego. Pamiętaj, że nowy układ z chłodnicą i przewodami wymaga większej ilości oleju niż poprzednio. Zazwyczaj jest to dodatkowe 0,5 do 1,5 litra, w zależności od rozmiaru chłodnicy i długości przewodów. Dolewaj olej stopniowo, kontrolując poziom na bagnecie. Po uzupełnieniu oleju, przygotuj się do pierwszej próby szczelności to moment, w którym uruchomisz silnik i będziesz obserwować, czy nie ma wycieków.

Po instalacji: weryfikacja poprawności i dalsze kroki

Po zakończeniu fizycznego montażu, nie możemy zapominać o kluczowym etapie weryfikacji poprawności instalacji i dalszej eksploatacji. To moment, w którym upewniamy się, że wszystko działa, jak należy, i unikamy potencjalnych problemów.

Pierwsze uruchomienie silnika: kontrola ciśnienia i temperatury oleju

Po uzupełnieniu oleju i dokładnym sprawdzeniu wszystkich połączeń, nadszedł czas na pierwsze uruchomienie silnika. Odpal silnik i natychmiast, ale spokojnie, dokładnie oglądaj wszystkie połączenia pod kątem wycieków oleju. Zwróć szczególną uwagę na podstawkę pod filtrem oraz na połączenia przy samej chłodnicy. Pozwól silnikowi pracować na wolnych obrotach przez kilka minut. Jeśli masz możliwość monitorowania ciśnienia oleju (np. przez dodatkowy czujnik), upewnij się, że jest ono w normie i nie ma żadnych niepokojących spadków. Obserwuj również temperaturę oleju. Po kilku minutach wyłącz silnik, odczekaj chwilę i ponownie sprawdź poziom oleju na bagnecie układ mógł zassać dodatkową ilość oleju do chłodnicy i przewodów, więc może być konieczne dolanie.

Najczęstsze błędy montażowe i jak sobie z nimi radzić (wycieki, spadki ciśnienia)

Nawet przy największej staranności, podczas montażu mogą pojawić się problemy. Oto najczęstsze błędy i sposoby ich rozwiązania:

• Wycieki oleju z połączeń: To zdecydowanie najczęstszy problem.
  • Przyczyna: Niedostateczne dokręcenie złączek, uszkodzone lub źle ułożone uszczelki (np. w podstawce), uszkodzone gwinty.
  • Rozwiązanie: Dokładnie zlokalizuj wyciek. Sprawdź, czy wszystkie złączki są prawidłowo i mocno dokręcone. W przypadku podstawki, upewnij się, że gumowe uszczelki są czyste, nieuszkodzone i prawidłowo osadzone. Czasem wystarczy odkręcić i ponownie dokręcić element z wyciekiem.
• Nieprawidłowe podłączenie przewodów (wejście/wyjście):
  • Przyczyna: Pomylenie króćców wejściowych i wyjściowych na podstawce lub chłodnicy. Choć często nie ma to krytycznego znaczenia dla przepływu, może wpłynąć na efektywność chłodzenia.
  • Rozwiązanie: Sprawdź instrukcję montażu. Większość podstawek i chłodnic ma oznaczenia. W razie wątpliwości, olej powinien wpływać do chłodnicy od dołu i wypływać od góry, co zapewnia lepsze wypełnienie chłodnicy.
• Zagięcie lub uszkodzenie przewodów olejowych:
  • Przyczyna: Niewłaściwe poprowadzenie przewodów, tarcie o inne elementy, zbyt ostre zagięcia podczas montażu.
  • Rozwiązanie: Dokładnie sprawdź całą długość przewodów. Jeśli są zagięte, spróbuj je delikatnie wyprostować lub zmienić ich ułożenie. W przypadku widocznych uszkodzeń mechanicznych (przetarcia, pęknięcia), przewód należy natychmiast wymienić.
• Spadek ciśnienia oleju:
  • Przyczyna: Może wystąpić przy zbyt długich przewodach, nieodpowiedniej chłodnicy (zbyt duży opór przepływu) lub problemach z pompą oleju.
  • Rozwiązanie: Jeśli spadek ciśnienia jest znaczny, natychmiast wyłącz silnik. Sprawdź, czy przewody nie są zagięte i czy nie ma innych przeszkód w przepływie. W skrajnych przypadkach może być konieczna wymiana chłodnicy na taką o mniejszym oporze lub skrócenie przewodów. Warto też upewnić się, że poziom oleju jest prawidłowy.

Przeczytaj również: Ile płynu do chłodnicy w Seacie Ibiza? G13, G12 wybierz mądrze!

Długoterminowa eksploatacja: czy układ z dodatkową chłodnicą wymaga specjalnej troski?

Po prawidłowym zamontowaniu i przetestowaniu, układ z dodatkową chłodnicą oleju zazwyczaj nie wymaga specjalnie skomplikowanej troski. Kluczowe jest jednak regularne monitorowanie i podstawowa konserwacja. Zalecam okresowe kontrole szczelności wszystkich połączeń, zwłaszcza po pierwszych kilkuset kilometrach i przed każdym dłuższym wyjazdem. Warto również dbać o czystość samej chłodnicy usuwać owady, liście i brud, które mogą blokować przepływ powietrza i obniżać jej efektywność. Można to robić delikatnie sprężonym powietrzem lub wodą pod niskim ciśnieniem. Jeśli pojazd jest intensywnie eksploatowany (tor, rajdy), rozważ nieco częstszą wymianę oleju silnikowego, nawet jeśli chłodnica utrzymuje jego temperaturę w ryzach. To dodatkowe zabezpieczenie, które z pewnością doceni Twój silnik.
