Jak bezpiecznie podłączyć prostownik 24V? Poradnik krok po kroku.

W dzisiejszym poradniku skupimy się na temacie, który dla wielu może wydawać się skomplikowany, a wręcz ryzykowny: bezpiecznym i prawidłowym podłączaniu prostownika do instalacji 24V. Niezależnie od tego, czy masz do czynienia z ciężarówką, autobusem czy maszyną budowlaną, zrozumienie specyfiki systemu 24V, często opartego na dwóch akumulatorach 12V połączonych szeregowo, jest kluczowe dla bezpieczeństwa i długiej żywotności Twojego sprzętu.

Czym jest instalacja 24V i gdzie ją spotkasz?

Instalacja 24V to standardowe rozwiązanie w wielu pojazdach użytkowych i maszynach, które wymagają większej mocy rozruchowej i zasilania niż te oferowane przez systemy 12V. Spotkasz ją przede wszystkim w ciężarówkach, autobusach, maszynach rolniczych, budowlanych, a także w niektórych pojazdach specjalistycznych. Jej główną cechą jest to, że najczęściej składa się z dwóch akumulatorów 12V połączonych szeregowo, co pozwala uzyskać wymagane napięcie.

Dwa akumulatory 12V w szeregu: fundament, który musisz zrozumieć

Kiedy mówimy o instalacji 24V w pojazdach, niemal zawsze mamy na myśli dwa akumulatory 12V połączone szeregowo. Co to oznacza w praktyce? To proste: biegun dodatni (+) jednego akumulatora jest połączony z biegunem ujemnym (-) drugiego akumulatora za pomocą specjalnego mostka lub przewodu. W efekcie, napięcie na skrajnych, niepołączonych biegunach sumuje się, dając nam pożądane 24V. Zrozumienie tego połączenia jest fundamentem do bezpiecznego i skutecznego ładowania.

Skutki błędnego podłączenia: czego chcesz uniknąć?

Nieprawidłowe podłączenie prostownika do instalacji 24V to nie tylko ryzyko nieskutecznego ładowania. To przede wszystkim poważne zagrożenie dla Ciebie i Twojego sprzętu. Błędy mogą prowadzić do uszkodzenia akumulatora, a nawet jego wybuchu, co jest niezwykle niebezpieczne. Ponadto, możesz uszkodzić sam prostownik, a co gorsza delikatną elektronikę pojazdu. Iskrzenie, zwarcia i przegrzewanie to tylko niektóre z konsekwencji, których za wszelką cenę należy unikać, dlatego tak ważna jest precyzja i przestrzeganie zasad.

Przygotowanie do ładowania: co musisz wiedzieć i mieć?

Jaki prostownik do akumulatora 24V wybrać?

Do ładowania systemu 24V, jak sama nazwa wskazuje, musisz użyć prostownika przeznaczonego do napięcia 24V. Użycie prostownika 12V do całej instalacji 24V jest błędem będzie nieskuteczne i może doprowadzić do uszkodzenia prostownika. Osobiście zawsze rekomenduję prostowniki mikroprocesorowe, zwane również automatycznymi. Dlaczego? Ponieważ same dobierają optymalne parametry ładowania, monitorują proces i automatycznie kończą ładowanie po osiągnięciu pełnego naładowania, co skutecznie zapobiega przeładowaniu i wydłuża żywotność akumulatorów.

Bezpieczeństwo przede wszystkim: odzież ochronna i wentylacja miejsca pracy

• Wentylacja pomieszczenia: Podczas ładowania akumulatorów wydziela się wodór, który jest gazem wybuchowym. Dlatego kluczowe jest, aby ładowanie odbywało się w dobrze wentylowanym pomieszczeniu. Nigdy nie ładuj akumulatorów w zamkniętych, niewentylowanych przestrzeniach.
• Ochrona osobista: Zawsze używaj okularów ochronnych, aby chronić oczy przed ewentualnymi rozpryskami elektrolitu lub iskrzeniem. Rękawice ochronne również są niezbędne, by uniknąć kontaktu ze żrącym kwasem.
• Unikanie źródeł ognia: W pobliżu akumulatora i prostownika nie wolno palić, używać otwartego ognia ani generować iskrzenia. Pamiętaj, że wodór jest łatwopalny.
• Wyłączenie prostownika: Zawsze upewnij się, że prostownik jest odłączony od sieci elektrycznej przed podłączeniem lub odłączeniem klem od akumulatora.

Sprawdzenie stanu akumulatorów i klem przed podłączeniem

Zanim w ogóle pomyślisz o podłączaniu prostownika, poświęć chwilę na dokładne oględziny. Sprawdź, czy akumulatory nie mają żadnych uszkodzeń mechanicznych pęknięć obudowy, wycieków. Następnie zwróć uwagę na klemy i bieguny akumulatorów. Muszą być czyste i wolne od korozji. Jeśli zauważysz nalot, oczyść go szczotką drucianą. Luźne lub skorodowane połączenia mogą prowadzić do słabego kontaktu, przegrzewania i nieefektywnego ładowania, a nawet do uszkodzeń.

Podłączanie prostownika 24V: szczegółowa instrukcja krok po kroku

1. Krok 1: Wyłączenie zapłonu i wszystkich odbiorników prądu w pojeździe. Zanim cokolwiek podłączysz, upewnij się, że zapłon w pojeździe jest wyłączony, a wszystkie światła, radio, klimatyzacja i inne urządzenia elektryczne są wyłączone. To minimalizuje ryzyko zwarcia, uszkodzenia elektroniki pojazdu oraz obciążenia akumulatora podczas podłączania prostownika.

2. Krok 2: Prawidłowe podłączenie zacisku dodatniego (+). Weź czerwony zacisk prostownika (oznaczony symbolem "+") i podłącz go do dodatniego bieguna akumulatora. W przypadku dwóch akumulatorów 12V połączonych szeregowo, podłącz go do bieguna dodatniego akumulatora, który nie jest połączony z drugim akumulatorem (czyli do "wolnego" plusa całego systemu 24V). Upewnij się, że połączenie jest solidne i stabilne.

3. Krok 3: Bezpieczne podłączenie zacisku ujemnego (-): do klemy czy do masy? Teraz czas na czarny zacisk prostownika (oznaczony symbolem "-"). Jeśli akumulatory są wyjęte z pojazdu, podłącz go bezpośrednio do ujemnego bieguna akumulatora (czyli do "wolnego" minusa systemu 24V). Jeśli jednak ładujesz akumulatory w pojeździe, zdecydowanie zalecam podłączenie czarnego zacisku do masy pojazdu. Wybierz solidny, metalowy, nielakierowany element ramy lub silnika, znajdujący się z dala od akumulatorów. Takie postępowanie minimalizuje ryzyko iskrzenia w pobliżu akumulatora, gdzie mogą gromadzić się łatwopalne gazy.

4. Krok 4: Uruchomienie prostownika i wybór odpowiedniego trybu ładowania. Dopiero po prawidłowym podłączeniu obu zacisków do akumulatora (lub akumulatorów i masy pojazdu) podłącz prostownik do sieci elektrycznej. Jeśli Twój prostownik ma różne tryby ładowania, wybierz tryb 24V. Nowoczesne prostowniki mikroprocesorowe często automatycznie rozpoznają napięcie, ale zawsze warto to sprawdzić.

5. Krok 5: Proces odłączania po naładowaniu: odwrócona kolejność to podstawa. Po zakończeniu ładowania, zanim odłączysz zaciski od akumulatora, najpierw odłącz prostownik od sieci elektrycznej. Następnie, i to jest kluczowe dla bezpieczeństwa, odłącz zaciski w odwrotnej kolejności, niż je podłączałeś: najpierw ujemny (-) (od masy pojazdu lub bieguna ujemnego), a dopiero potem dodatni (+). Ta procedura minimalizuje ryzyko iskrzenia i zwarcia.

Ładowanie dwóch akumulatorów 12V: praktyczne wskazówki

Jak rozpoznać połączenie szeregowe?

Rozpoznanie połączenia szeregowego akumulatorów 12V w systemie 24V jest zazwyczaj proste i wizualne. Zwróć uwagę na przewody łączące akumulatory. Zobaczysz, że biegun dodatni (+) jednego akumulatora jest połączony grubym przewodem z biegunem ujemnym (-) drugiego akumulatora. Pozostałe dwa bieguny dodatni (+) pierwszego akumulatora i ujemny (-) drugiego to właśnie te, do których podłącza się główną instalację pojazdu oraz prostownik 24V. To połączenie mostkowe jest charakterystyczne i łatwo je zidentyfikować.

Ładowanie obu akumulatorów jednocześnie prostownikiem 24V

Ładowanie obu akumulatorów 12V jednocześnie, za pomocą jednego prostownika 24V, jest standardową i zdecydowanie zalecaną metodą. Postępując zgodnie z wcześniej opisanymi krokami podłączając czerwony zacisk do wolnego plusa systemu 24V i czarny zacisk do wolnego minusa (lub do masy pojazdu) zapewniasz równomierne i efektywne ładowanie obu akumulatorów. Prostownik 24V traktuje je jako jeden, spójny system, co jest najwygodniejsze i najbezpieczniejsze.

Czy można ładować każdy akumulator 12V osobno? Wady i zalety tego rozwiązania

Tak, technicznie rzecz biorąc, istnieje możliwość ładowania każdego z dwóch akumulatorów 12V osobno, używając do tego standardowego prostownika 12V. Jednakże, aby to zrobić, musisz najpierw rozłączyć mostek łączący je szeregowo. Jest to rozwiązanie bardziej czasochłonne i wymaga większej uwagi. Uważam je za opcję awaryjną, gdy nie masz dostępu do prostownika 24V. Zaletą jest to, że możesz użyć prostownika 12V, który być może już posiadasz. Wadą jest konieczność demontażu połączenia szeregowego, co zwiększa ryzyko błędu i zajmuje więcej czasu. Pamiętaj, aby po naładowaniu każdego akumulatora osobno, ponownie prawidłowo połączyć je szeregowo.

Bezpieczeństwo przede wszystkim: zasady, których nie wolno lekceważyć

Problem iskrzenia: jak mu zapobiegać przy podłączaniu i odłączaniu?

Iskrzenie to jeden z największych wrogów podczas pracy z akumulatorami, zwłaszcza w kontekście gazów wybuchowych. Aby mu zapobiec, kluczowe jest ścisłe przestrzeganie prawidłowej kolejności podłączania i odłączania klem. Zawsze podłączaj zacisk dodatni (+) jako pierwszy, a ujemny (-) jako drugi (najlepiej do masy pojazdu, z dala od akumulatora). Odłączanie zawsze w odwrotnej kolejności: najpierw ujemny (-), potem dodatni (+). Ta prosta zasada znacząco minimalizuje ryzyko powstania iskier, które mogłyby zainicjować zapłon wodoru.

Ryzyko wybuchu wodoru: dlaczego wentylacja jest tak ważna?

Podczas intensywnego ładowania akumulatorów kwasowo-ołowiowych, w procesie elektrolizy wody, wydziela się wodór. Jest to gaz bezbarwny, bezwonny i, co najważniejsze, wyjątkowo łatwopalny i wybuchowy w połączeniu z tlenem (tzw. mieszanina piorunująca). Nawet niewielka iskra może spowodować eksplozję, która jest niezwykle groźna. Dlatego też, jak już wspominałem, odpowiednia wentylacja pomieszczenia, w którym odbywa się ładowanie, jest absolutnie kluczowa. Zapewnienie stałego przepływu świeżego powietrza rozprasza nagromadzone opary wodoru, znacząco redukując ryzyko wybuchu.

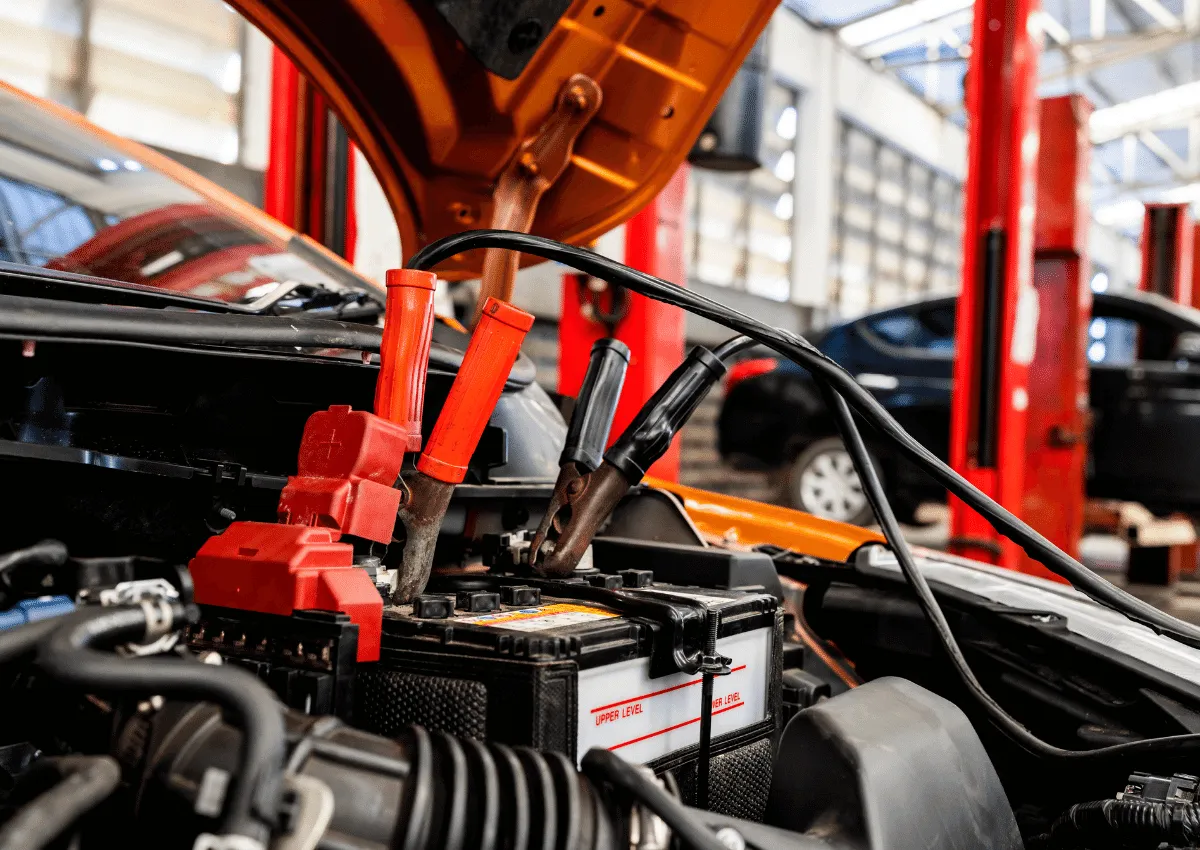

Ładowanie bez wyjmowania z pojazdu: kiedy jest to bezpieczne?

Wiele osób zastanawia się, czy akumulatory 24V można bezpiecznie ładować bez wyjmowania ich z pojazdu. Odpowiedź brzmi: tak, w większości przypadków jest to możliwe i bezpieczne, zwłaszcza jeśli używasz nowoczesnego prostownika automatycznego. Te urządzenia są zaprojektowane tak, aby minimalizować ryzyko uszkodzenia elektroniki pojazdu. Jednakże, zawsze zalecam sprawdzenie instrukcji obsługi pojazdu niektórzy producenci mogą mieć specyficzne zalecenia lub ograniczenia. W przypadku starszych pojazdów lub prostowników transformatorowych, dla pełnego bezpieczeństwa, rozważ odłączenie klem akumulatorów od instalacji pojazdu na czas ładowania. To eliminuje wszelkie ryzyko wpływu na delikatne systemy elektroniczne.

Częste błędy przy ładowaniu akumulatorów 24V i jak ich unikać

Pomyłka nr 1: Używanie prostownika 12V do instalacji 24V

To jeden z najczęściej popełnianych błędów, który niestety często kończy się uszkodzeniem. Użycie prostownika 12V do ładowania całej instalacji 24V jest po prostu nieskuteczne. Prostownik 12V nie jest w stanie dostarczyć odpowiedniego napięcia do naładowania dwóch akumulatorów połączonych szeregowo. W najlepszym wypadku akumulatory pozostaną niedoładowane, w najgorszym prostownik ulegnie przegrzaniu i uszkodzeniu, a nawet może dojść do jego zapłonu. Zawsze upewnij się, że Twój prostownik jest przeznaczony do pracy z napięciem 24V.

Pomyłka nr 2: Nieprawidłowa kolejność podłączania klem

Jak już kilkukrotnie podkreślałem, nieprawidłowa kolejność podłączania i odłączania klem to prosta droga do iskrzenia, zwarć i potencjalnie groźnych sytuacji. Podłączanie zacisku ujemnego (+) jako pierwszego lub odłączanie dodatniego (+) jako pierwszego, gdy prostownik jest podłączony do prądu, może spowodować niekontrolowane iskrzenie. To z kolei, w obecności wybuchowego wodoru, stwarza realne ryzyko wybuchu. Zawsze pamiętaj o zasadzie: najpierw plus, potem minus; odłączaj: najpierw minus, potem plus.

Pomyłka nr 3: Ignorowanie stanu technicznego akumulatora i przewodów

Zaniedbanie podstawowej kontroli wizualnej przed ładowaniem to kolejny błąd, który może mieć poważne konsekwencje. Ładowanie uszkodzonego akumulatora (np. z pękniętą obudową, wyciekami elektrolitu) jest niebezpieczne i może prowadzić do dalszych uszkodzeń lub awarii. Podobnie, skorodowane lub luźne połączenia na klemach i przewodach nie tylko utrudniają efektywne ładowanie, ale mogą prowadzić do przegrzewania się tych elementów, a nawet do pożaru. Regularne sprawdzanie stanu technicznego akumulatorów i przewodów przed każdym ładowaniem to podstawa bezpiecznej eksploatacji.

Jak rozpoznać pełne naładowanie akumulatora 24V?

Sygnalizacja w nowoczesnych prostownikach automatycznych

W przypadku nowoczesnych prostowników automatycznych, rozpoznanie pełnego naładowania jest zazwyczaj bardzo proste i intuicyjne. Urządzenia te są wyposażone w diody LED lub wyświetlacze, które sygnalizują aktualny stan ładowania. Zazwyczaj zielona dioda lub konkretny komunikat na wyświetlaczu (np. "FULL", "Naładowany") informuje o zakończeniu procesu. Niektóre prostowniki przechodzą również w tryb konserwacji, utrzymując optymalne napięcie. To właśnie dlatego tak bardzo polecam prostowniki mikroprocesorowe eliminują one zgadywanie i zapewniają bezpieczeństwo.

Przeczytaj również: Jak podłączyć prostownik do akumulatora? Poradnik krok po kroku

Co zrobić po zakończeniu ładowania, aby system działał bez zarzutu?

Po tym, jak Twój prostownik zasygnalizuje pełne naładowanie, postępuj zgodnie z instrukcjami odłączania, które już omówiliśmy: najpierw odłącz prostownik od sieci elektrycznej, następnie odłącz zacisk ujemny (-), a na końcu dodatni (+). Jeśli akumulatory były wyjęte z pojazdu, upewnij się, że są one prawidłowo zamontowane i wszystkie połączenia są solidne i czyste. Sprawdź, czy przewody są dobrze dokręcone, a mostek łączący dwa akumulatory 12V jest bezpiecznie zamocowany. Pamiętaj, że prawidłowe zakończenie procesu ładowania jest równie ważne, jak jego rozpoczęcie, aby zapewnić długą i bezproblemową pracę Twojej instalacji 24V.
