Jak dobrać bezpiecznik do prostownika? Pełny poradnik krok po kroku

Ten artykuł to praktyczny przewodnik, który pomoże Ci prawidłowo dobrać bezpiecznik do prostownika, zapewniając bezpieczeństwo urządzenia i akumulatora. Dowiesz się, jak odczytać wymagane parametry, jakie są typy bezpieczników i co zrobić w przypadku ich częstego przepalania się.

Po co właściwie jest ten mały element i dlaczego jego rola jest tak kluczowa?

Z mojego doświadczenia wiem, że wielu użytkowników nie docenia roli bezpiecznika w prostowniku. A to błąd! Ten niewielki element pełni absolutnie kluczową funkcję jest niczym strażnik, który chroni zarówno samo urządzenie, jak i podłączony akumulator, a co za tym idzie, całą instalację elektryczną Twojego pojazdu. Jego głównym zadaniem jest natychmiastowe przerwanie obwodu elektrycznego w momencie, gdy wykryje jakąkolwiek nieprawidłowość, taką jak zwarcie czy przeciążenie. Dzięki temu zapobiega poważnym uszkodzeniom i co najważniejsze, chroni przed ryzykiem pożaru.

Co ryzykujesz, stosując niewłaściwy bezpiecznik? Poważne konsekwencje drobnego błędu

Zdarza mi się spotykać z sytuacjami, gdzie z pozoru drobny błąd w doborze bezpiecznika prowadzi do naprawdę poważnych problemów. Nieprawidłowy bezpiecznik to nie tylko niedziałający prostownik, ale realne zagrożenie dla Twojego sprzętu i bezpieczeństwa. Oto, co może się stać:

• Uszkodzenie prostownika i akumulatora: Jeśli zastosujesz bezpiecznik o zbyt dużej wartości prądu znamionowego (np. 20A zamiast zalecanych 10A), w przypadku przeciążenia obwód nie zostanie przerwany. Prostownik będzie pracował pod zbyt dużym obciążeniem, co może doprowadzić do przegrzania, uszkodzenia wewnętrznych komponentów, a nawet całkowitego zniszczenia urządzenia. Podobnie ucierpieć może akumulator.
• Ryzyko pożaru: To najpoważniejsza konsekwencja. Brak odpowiedniego zabezpieczenia przed przeciążeniem lub zwarciem może spowodować nadmierny wzrost temperatury przewodów i elementów prostownika, co w skrajnych przypadkach prowadzi do zapłonu.
• Ciągłe przepalanie się bezpiecznika: Z kolei bezpiecznik o zbyt małej wartości prądu znamionowego będzie się przepalał bez wyraźnego powodu, nawet przy prawidłowym podłączeniu i normalnej pracy. To frustrujące i uniemożliwia skuteczne naładowanie akumulatora.

Jak odczytać wymagania bezpiecznika dla Twojego prostownika?

Tabliczka znamionowa Twoja ściągawka z parametrami

Kiedy staję przed zadaniem doboru bezpiecznika, zawsze zaczynam od tego samego szukam tabliczki znamionowej na prostowniku. To tam, drogi użytkowniku, znajdziesz najważniejsze informacje. Kluczowym parametrem, który musisz odczytać, jest prąd znamionowy bezpiecznika, wyrażony w amperach (A). Producenci zazwyczaj precyzyjnie określają tę wartość, ponieważ jest ona obliczana na podstawie maksymalnego prądu ładowania, jaki prostownik może dostarczyć, oraz wewnętrznej charakterystyki jego podzespołów. Zawsze sprawdzaj również instrukcję obsługi tam często znajdziesz dodatkowe wskazówki.

Gdzie szukać informacji, jeśli tabliczka jest nieczytelna lub jej nie ma?

No dobrze, a co jeśli tabliczka znamionowa jest starta, nieczytelna, a może po prostu jej brakuje? To niestety częsty problem, zwłaszcza w starszych urządzeniach. W takiej sytuacji mam dla Ciebie kilka praktycznych wskazówek. Po pierwsze, poszukaj instrukcji obsługi to skarbnica wiedzy. Jeśli jej nie masz, spróbuj poszukać informacji o konkretnym modelu prostownika w internecie. Często na forach motoryzacyjnych lub stronach producentów znajdziesz potrzebne dane. W ostateczności, jeśli masz stary, przepalony bezpiecznik, spróbuj odczytać z niego wartość choć to nie zawsze jest możliwe. Jeśli mimo wszystko nie możesz znaleźć żadnych danych, zalecam ostrożność. W takim przypadku lepiej skonsultować się ze specjalistą lub producentem, niż ryzykować uszkodzenie sprzętu.

Co oznaczają symbole na bezpieczniku: Ampery (A) i Wolty (V) w praktyce

Patrząc na bezpiecznik, zobaczysz na nim zazwyczaj dwa główne oznaczenia: ampery (A) i wolty (V). Ampery, czyli prąd znamionowy (A), to absolutnie kluczowy parametr, o którym już wspominałem. Musi on odpowiadać wartości zalecanej przez producenta prostownika. Jest to maksymalny prąd, jaki bezpiecznik może przepuścić bez przepalenia się. Drugie oznaczenie, wolty (V), informuje nas o maksymalnym napięciu, jakie bezpiecznik jest w stanie bezpiecznie przerwać. Ta wartość powinna być równa lub wyższa niż napięcie obwodu, w którym prostownik pracuje (np. 12V lub 24V). Nie musisz szukać bezpiecznika o dokładnie takiej samej wartości napięcia, jakiej używa prostownik, ale nigdy nie może być ona niższa! Bezpiecznik 32V spokojnie sprawdzi się w instalacji 12V, ale bezpiecznik 6V w instalacji 12V już nie.

Wybieramy właściwy bezpiecznik: typy, wartości i zasady doboru

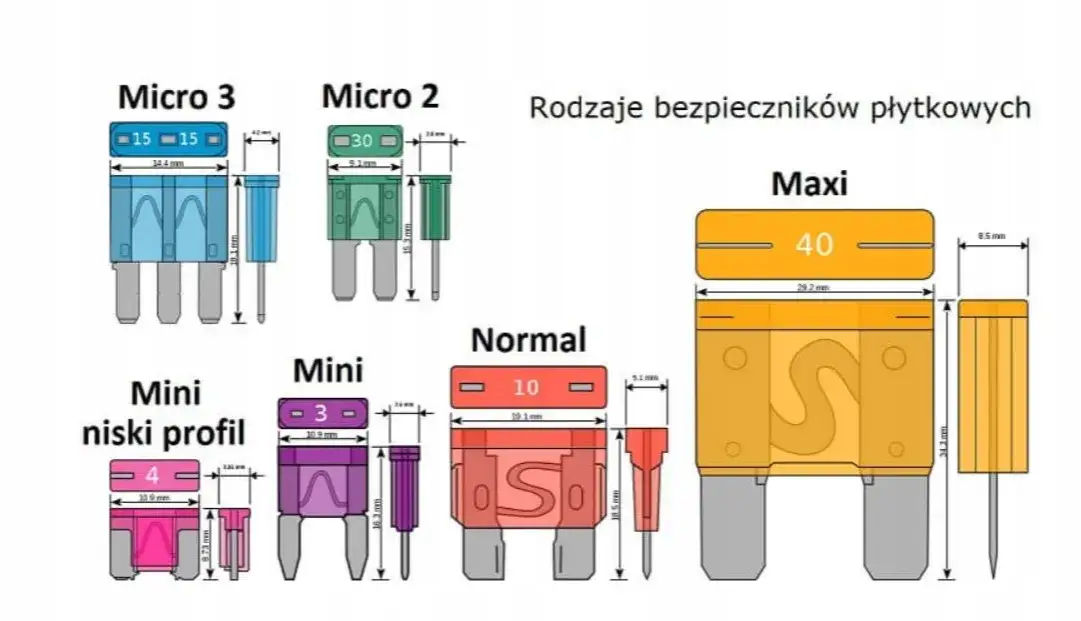

Bezpiecznik topikowy szklany czy samochodowy (płaski)? Czym się różnią?

Na rynku spotkasz kilka typów bezpieczników, które mogą być stosowane w prostownikach. Najczęściej są to bezpieczniki topikowe szklane rurkowe (cylindryczne) lub samochodowe (płaskie, zwane też nożowymi). Szklane rurkowe są popularne w starszych modelach prostowników i łatwo w nich zauważyć przepalony drucik. Płaskie bezpieczniki samochodowe są z kolei powszechne w nowoczesnych prostownikach, a także w instalacjach samochodowych. Warto wspomnieć, że w bardziej zaawansowanych, inteligentnych prostownikach, możemy spotkać się również z bezpiecznikami automatycznymi (termicznymi). Te po zadziałaniu nie wymagają wymiany wystarczy usunąć przyczynę problemu i zazwyczaj można je ponownie "wcisnąć" lub poczekać, aż ostygną i zresetują się automatycznie.

Jak dobrać amperaż? Praktyczna zasada doboru wartości prądu

Powtórzę to jeszcze raz, bo to naprawdę kluczowe: amperaż bezpiecznika musi być zgodny z wartością zalecaną przez producenta prostownika. Nie ma tu miejsca na "mniej więcej" czy "trochę mocniejszy". Ta wartość jest precyzyjnie dobrana do maksymalnego prądu ładowania, jaki urządzenie może wygenerować, oraz do wytrzymałości jego wewnętrznych komponentów. Stosowanie bezpiecznika o wyższym amperażu niż zalecany to proszenie się o kłopoty. Taki bezpiecznik nie zadziała w porę, co może doprowadzić do poważnego uszkodzenia prostownika, akumulatora, a nawet pożaru. Zawsze trzymaj się zaleceń producenta to gwarancja bezpieczeństwa i prawidłowego działania sprzętu.

Czy napięcie bezpiecznika ma znaczenie przy prostownikach 12V i 24V?

Tak, napięcie znamionowe bezpiecznika (V) ma znaczenie, choć jest to często mniej krytyczny parametr niż amperaż. Musi być ono równe lub wyższe niż napięcie robocze układu, w którym prostownik pracuje (czyli np. 12V lub 24V). Dlaczego? Ponieważ bezpiecznik musi być w stanie bezpiecznie przerwać obwód, gdy przez niego płynie prąd o danym napięciu, bez ryzyka powstania niebezpiecznego łuku elektrycznego. Jeśli użyjesz bezpiecznika o zbyt niskim napięciu znamionowym, może on nie być w stanie skutecznie przerwać obwodu w przypadku awarii, co jest bardzo niebezpieczne. Zawsze upewnij się, że wartość V na nowym bezpieczniku jest co najmniej taka sama, jak napięcie Twojego prostownika.

Bezpiecznik ciągle się przepala? Diagnoza najczęstszych problemów

Krok 1: Sprawdź najczęstszą przyczynę odwrotne podłączenie klem

Jeśli bezpiecznik przepalił się natychmiast po podłączeniu prostownika, w 90% przypadków winne jest odwrotne podłączenie klem do akumulatora. To klasyczny błąd, który zdarza się nawet doświadczonym użytkownikom. Czerwona klema zawsze do plusa, czarna do minusa! Przepalenie bezpiecznika w takiej sytuacji to tak naprawdę mechanizm zabezpieczający, który chroni delikatną elektronikę prostownika oraz sam akumulator przed uszkodzeniem. Wymień bezpiecznik, podłącz klemy prawidłowo i wszystko powinno działać.

Krok 2: Czy klemy się nie zwarły? Prosta, a częsta pomyłka

Kolejną bardzo częstą przyczyną nagłego przepalenia bezpiecznika jest przypadkowe zwarcie klem prostownika. Wystarczy, że klema plusowa i minusowa zetkną się ze sobą, gdy prostownik jest podłączony do zasilania. To powoduje natychmiastowe zwarcie i, co za tym idzie, zadziałanie bezpiecznika. Zawsze upewnij się, że klemy są odizolowane od siebie, zanim podłączysz prostownik do gniazdka. To prosta zasada, która pozwoli uniknąć niepotrzebnych problemów.

Krok 3: Czy Twój akumulator jest sprawny? Jak to wstępnie ocenić?

Czasem problem nie leży w prostowniku, a w samym akumulatorze. Jeśli bezpiecznik przepala się, mimo że klemy są podłączone prawidłowo i nie ma zwarcia, przyczyną może być wewnętrzne zwarcie w celach akumulatora. Taki uszkodzony akumulator będzie pobierał prąd znacznie przewyższający nominalny prąd ładowania, co oczywiście skutkuje przepaleniem bezpiecznika. Wstępnie możesz to ocenić, próbując podłączyć inny, sprawny akumulator. Jeśli z nim prostownik działa normalnie, to znak, że problem leży po stronie pierwszego akumulatora.

Kiedy podejrzewać wewnętrzną awarię prostownika?

Jeśli wykluczyłeś wszystkie powyższe przyczyny klemy są podłączone prawidłowo, nie ma zwarcia, a akumulator jest sprawny a bezpiecznik nadal się przepala, to niestety musisz podejrzewać wewnętrzną awarię prostownika. Mogło dojść do uszkodzenia diod prostowniczych, transformatora, kondensatorów lub innych komponentów elektronicznych. W takim przypadku, jeśli nie masz doświadczenia w naprawach elektroniki, zdecydowanie zalecam wizytę w specjalistycznym serwisie. Próby samodzielnej naprawy mogą pogorszyć sytuację lub, co gorsza, narazić Cię na niebezpieczeństwo porażenia prądem.

Gdzie znaleźć bezpiecznik w prostowniku i jak go wymienić?

Typowe lokalizacje: gniazdo na obudowie i bezpiecznik na kablu

• W gnieździe na obudowie: To najczęstsza i najbardziej dogodna lokalizacja. Bezpiecznik znajduje się zazwyczaj w specjalnym, wystającym gnieździe, często pod odkręcaną zaślepką. Wystarczy ją odkręcić, wyjąć stary bezpiecznik i włożyć nowy.
• Na przewodzie wyjściowym (bezpiecznik liniowy): W niektórych modelach, zwłaszcza tych mniejszych lub starszych, bezpiecznik może być umieszczony w specjalnej obudowie na przewodzie wychodzącym z prostownika, tuż przed klemami. Obudowa ta zazwyczaj składa się z dwóch skręcanych lub zatrzaskowych części.

Jak postępować, gdy bezpiecznik znajduje się wewnątrz urządzenia?

Niestety, w niektórych prostownikach, zwłaszcza tych bardziej kompaktowych lub o specyficznej konstrukcji, bezpiecznik może być umieszczony wewnątrz obudowy, bezpośrednio na płytce drukowanej (PCB). W takiej sytuacji wymiana wymaga rozebrania urządzenia. Chcę Cię jednak ostrzec: jeśli nie masz doświadczenia w pracy z elektroniką i nie czujesz się pewnie, zdecydowanie odradzam samodzielne otwieranie prostownika. Istnieje ryzyko porażenia prądem, a także dalszego uszkodzenia sprzętu. W takich przypadkach najlepiej oddać prostownik do serwisu lub do osoby, która ma odpowiednie kwalifikacje.

Wymiana krok po kroku jak to zrobić bezpiecznie i skutecznie?

Wymiana bezpiecznika to prosta czynność, ale wymaga przestrzegania zasad bezpieczeństwa. Oto jak to zrobić:

1. Odłącz prostownik od zasilania: Zawsze, absolutnie zawsze, zacznij od odłączenia prostownika od gniazdka elektrycznego. To podstawa bezpieczeństwa.
2. Odłącz prostownik od akumulatora: Następnie odłącz klemy prostownika od akumulatora.
3. Zlokalizuj bezpiecznik: Znajdź miejsce, w którym znajduje się bezpiecznik (gniazdo na obudowie, obudowa na kablu lub, w ostateczności, wewnątrz urządzenia).
4. Wyjmij stary bezpiecznik: Jeśli bezpiecznik jest w gnieździe, odkręć zaślepkę i wyjmij go. Jeśli jest na kablu, otwórz obudowę. Użyj odpowiednich narzędzi, jeśli bezpiecznik jest mocno osadzony.
5. Sprawdź parametry: Upewnij się, że nowy bezpiecznik ma identyczne parametry ten sam typ (np. szklany rurkowy, płaski) i przede wszystkim ten sam amperaż (A). Pamiętaj, że napięcie (V) może być wyższe, ale nigdy niższe.
6. Włóż nowy bezpiecznik: Ostrożnie włóż nowy bezpiecznik w odpowiednie miejsce.
7. Złóż i podłącz: Zamknij zaślepkę lub obudowę. Dopiero teraz możesz ponownie podłączyć prostownik do akumulatora, a następnie do zasilania.
8. Test: Włącz prostownik i sprawdź, czy działa prawidłowo.

Nowoczesne prostowniki: rola bezpieczników i zabezpieczeń elektronicznych

Rola bezpieczników automatycznych i zabezpieczeń elektronicznych

Współczesne prostowniki, szczególnie te inteligentne i mikroprocesorowe, to prawdziwe centra technologiczne. Posiadają one coraz więcej zaawansowanych zabezpieczeń elektronicznych, które działają równolegle z tradycyjnym bezpiecznikiem topikowym. Mówimy tu o ochronie przed iskrzeniem, przegrzaniem, odwrotną polaryzacją, zwarciem czy przeładowaniem akumulatora. Niektóre modele wyposażone są nawet w bezpieczniki automatyczne (termiczne), które po zadziałaniu nie wymagają wymiany wystarczy usunąć przyczynę problemu, a bezpiecznik sam się zresetuje. To znacznie podnosi komfort i bezpieczeństwo użytkowania.

Czy w inteligentnym prostowniku mikroprocesorowym nadal jest klasyczny bezpiecznik?

Mimo całej tej zaawansowanej elektroniki, którą znajdziemy w inteligentnych prostownikach mikroprocesorowych, wiele z nich nadal posiada klasyczny bezpiecznik topikowy. Dlaczego? Ponieważ pełni on rolę dodatkowego lub głównego zabezpieczenia przed naprawdę poważnymi przeciążeniami lub zwarciami, które mogłyby uszkodzić nawet najbardziej zaawansowane układy elektroniczne. Elektronika jest szybka, ale bezpiecznik topikowy to ostateczna, fizyczna bariera, która w krytycznej sytuacji po prostu przerwie obwód, chroniąc całe urządzenie. Zawsze warto sprawdzić instrukcję, aby upewnić się, jakie zabezpieczenia posiada Twój model.

Przeczytaj również: Prostownik samochodowy: Zrozum wskaźniki i ratuj akumulator

Nigdy nie zastępuj bezpiecznika "na krótko" to prosta droga do katastrofy

Na koniec, chcę Cię zdecydowanie ostrzec przed jedną, niezwykle niebezpieczną praktyką: nigdy, pod żadnym pozorem, nie próbuj zastępować przepalonego bezpiecznika "na krótko" czy to drutem, folią aluminiową, czy czymkolwiek innym. To najprostsza droga do katastrofy! Taka "naprawa" eliminuje wszelką ochronę, jaką bezpiecznik ma zapewnić. W przypadku zwarcia lub przeciążenia, prąd popłynie bez przeszkód, co może doprowadzić do poważnego uszkodzenia prostownika, całkowitego zniszczenia akumulatora, uszkodzenia instalacji elektrycznej pojazdu, a nawet pożaru lub porażenia prądem. Zawsze używaj bezpiecznika o identycznych, zalecanych parametrach. Bezpieczeństwo jest najważniejsze!
