Jak sprawdzić mostek prostowniczy alternatora? Diagnoza multimetrem

Problemy z ładowaniem akumulatora to zmora wielu kierowców. Często za te kłopoty odpowiada uszkodzony mostek prostowniczy w alternatorze. Wbrew pozorom, jego diagnostyka nie jest skomplikowana i można ją przeprowadzić samodzielnie, oszczędzając czas i pieniądze na wizycie u mechanika. Pokażę Ci, jak krok po kroku sprawdzić ten kluczowy element za pomocą prostego multimetru.

Kontrolka akumulatora sygnał, którego nie możesz ignorować

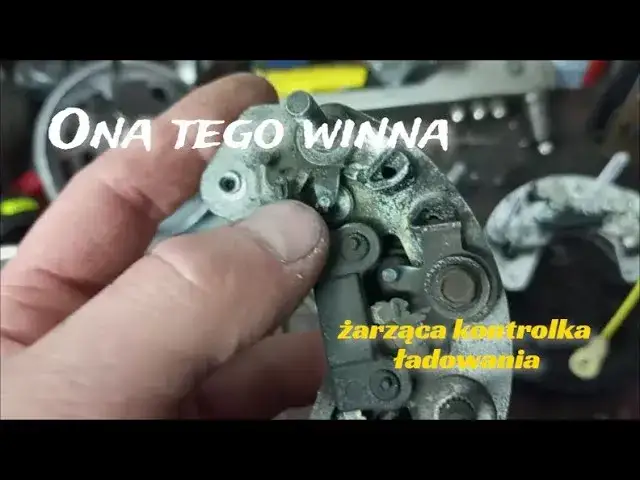

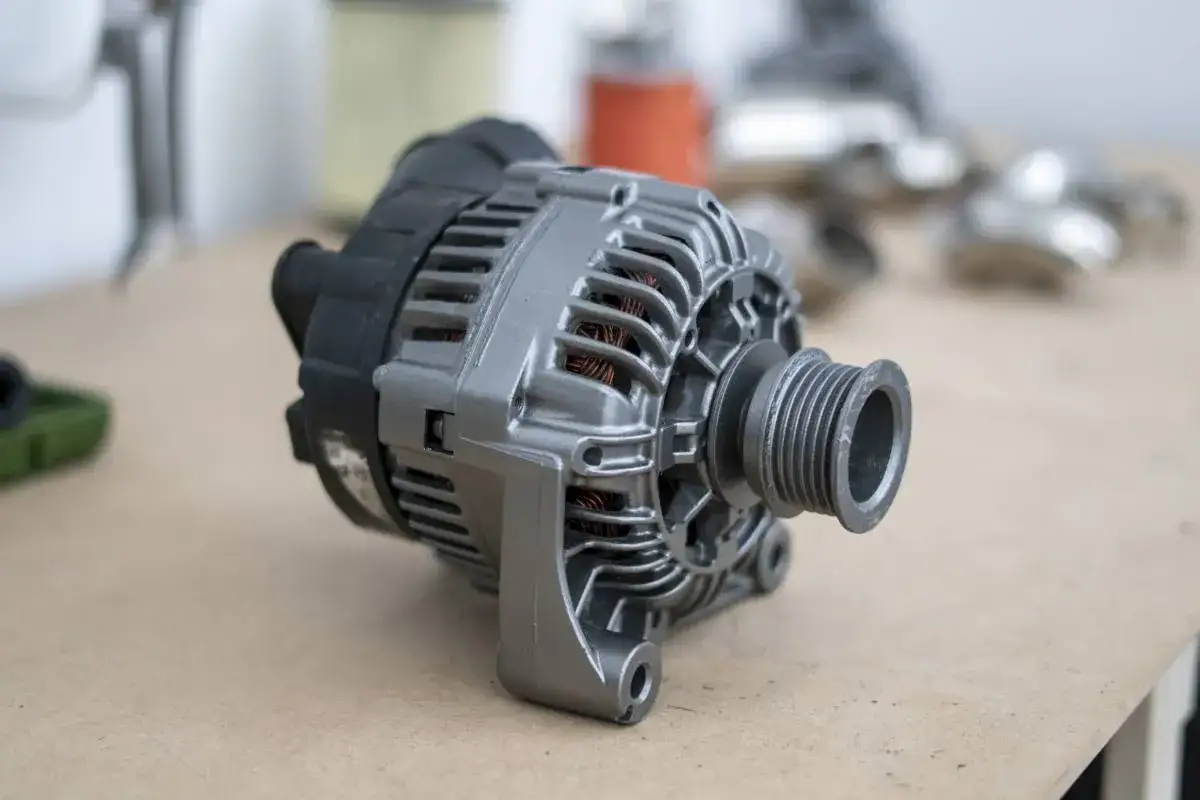

Zacznijmy od podstaw. Mostek prostowniczy, często nazywany również mostkiem Graetza, to serce układu ładowania w Twoim samochodzie. Jego głównym zadaniem jest przekształcanie prądu przemiennego (AC), który jest generowany przez alternator, na prąd stały (DC). To właśnie prąd stały jest niezbędny do ładowania akumulatora i zasilania całej instalacji elektrycznej pojazdu. Bez sprawnie działającego mostka, akumulator nie będzie ładowany prawidłowo, a cała elektronika może szwankować. Z mojego doświadczenia wiem, że ignorowanie sygnałów wysyłanych przez samochód to najkrótsza droga do poważniejszych problemów.

Jakie objawy mogą wskazywać na uszkodzenie mostka prostowniczego? Oto najczęściej spotykane:

• Świecąca lub migająca kontrolka ładowania akumulatora na desce rozdzielczej. To najbardziej oczywisty sygnał alarmowy.
• Niedostateczne ładowanie akumulatora (napięcie poniżej 13,8V na klemach pracującego silnika) lub jego całkowity brak. Akumulator szybko się rozładowuje.
• Przeładowywanie akumulatora (napięcie znacznie powyżej 14,5V), co może prowadzić do "gotowania się" elektrolitu i skrócenia żywotności baterii.
• Szybkie rozładowywanie się akumulatora na postoju, nawet gdy samochód jest wyłączony. Uszkodzona dioda może "kraść" prąd.
• Charakterystyczny, głośny szum lub wycie alternatora, spowodowany zwiększonym obciążeniem na skutek zwarcia w diodach.
• Problemy z elektroniką pokładową, takie jak migotanie świateł, niestabilna praca radia czy innych urządzeń, wynikające z "tętnienia" napięcia.

Przygotowanie do diagnozy: niezbędne narzędzia

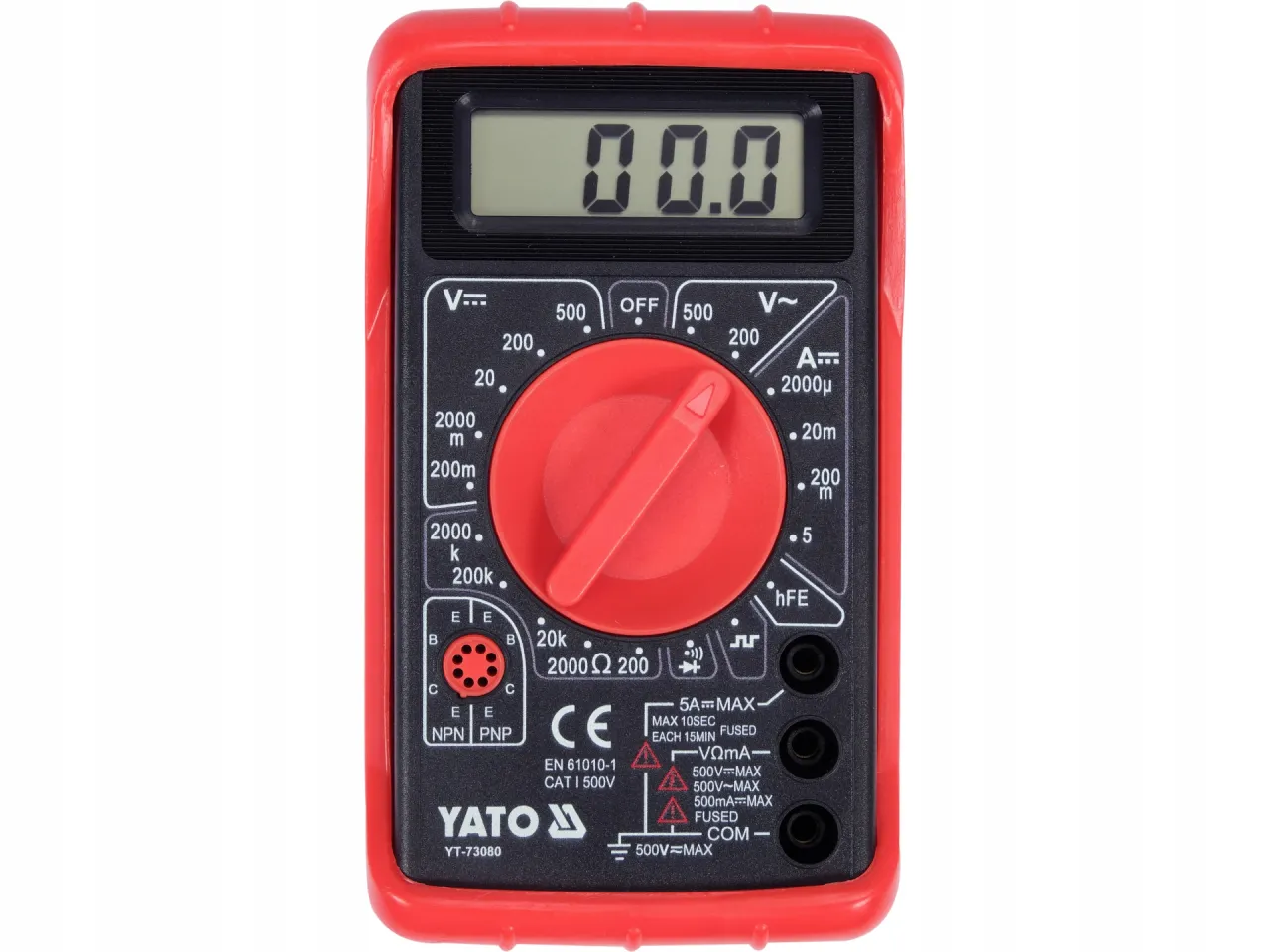

Kluczowym narzędziem, bez którego nie obejdzie się żadna samodzielna diagnostyka mostka prostowniczego, jest multimetr (miernik uniwersalny) z funkcją testu diody. Jest to absolutna podstawa. Na rynku znajdziesz wiele modeli, od prostych i tanich, po zaawansowane. Ważne, aby Twój miernik posiadał symbol diody na przełączniku funkcji to właśnie tej opcji będziemy używać. Zawsze powtarzam, że dobry miernik to inwestycja, która szybko się zwraca.

Choć ten artykuł skupia się na samej diagnozie mostka, pamiętaj, że w wielu przypadkach konieczny będzie demontaż alternatora z pojazdu, aby uzyskać do niego dostęp. Zanim jednak przystąpisz do jakichkolwiek prac, zawsze odłącz ujemną klemę akumulatora. Bezpieczeństwo pracy z elektryką samochodową jest priorytetem i nie ma tu miejsca na kompromisy.

Diagnostyka krok po kroku: sprawdź mostek prostowniczy multimetrem

Przejdźmy do konkretów. Poniżej przedstawiam szczegółową instrukcję, jak samodzielnie przetestować mostek prostowniczy za pomocą multimetru. Postępuj zgodnie z moimi wskazówkami, a z pewnością sobie poradzisz.

1. Ustawienie miernika uniwersalnego: wybór właściwej funkcji do testu diod

   Pierwszym krokiem jest odpowiednie przygotowanie multimetru. Przekręć pokrętło na symbol diody (zazwyczaj jest to symbol strzałki z kreską na końcu, czasem towarzyszy mu symbol dźwięku). W tym trybie miernik wysyła niewielki prąd przez testowany element i mierzy spadek napięcia na nim. To kluczowe dla prawidłowego odczytu.

2. Test diod dodatnich: praktyczna instrukcja pomiaru i interpretacja wyników

   Teraz zajmiemy się diodami dodatnimi. Podłącz czerwoną sondę (+) miernika do wyjścia B+ mostka (to jest punkt, z którego wychodzi prąd stały do akumulatora). Następnie, czarną sondę (-) przykładaj kolejno do każdego z trzech wejść fazowych (punktów, do których podłączone są uzwojenia stojana alternatora). W prawidłowo działającej diodzie powinieneś zobaczyć na mierniku wskazanie przewodzenia, zazwyczaj w zakresie od 400 do 800 mV. To oznacza, że dioda przewodzi prąd w jednym kierunku. Następnie, zamień sondy miejscami: czarną sondę przyłóż do B+, a czerwoną kolejno do tych samych trzech wejść fazowych. W tym kierunku miernik nie powinien pokazywać przewodzenia (zobaczysz "OL" lub "1" na wyświetlaczu, co oznacza "Open Loop" przerwany obwód). Jeśli dioda przewodzi w obu kierunkach lub nie przewodzi w żadnym, jest uszkodzona.

3. Test diod ujemnych: jak poprawnie zidentyfikować uszkodzenie po stronie masy?

   Analogicznie postępujemy z diodami ujemnymi. Tym razem czarną sondę (-) miernika przyłóż do punktu masowego mostka (zazwyczaj jest to obudowa mostka lub alternatora). Czerwoną sondę (+) przykładaj kolejno do trzech wejść fazowych. Podobnie jak w przypadku diod dodatnich, powinieneś uzyskać wskazanie przewodzenia (400-800 mV). Po zamianie sond miejscami (czerwona do masy, czarna do wejść fazowych), miernik nie powinien pokazywać przewodzenia ("OL" lub "1"). Jeśli zauważysz inne wartości, dioda jest uszkodzona.

4. Co oznacza "zwarcie", a co "przerwa"? Jak czytać wskazania multimetru jak profesjonalista

   Kluczem do sukcesu jest prawidłowa interpretacja wyników. Jeśli dioda przewodzi prąd w obu kierunkach (czyli miernik pokazuje wartość np. 400 mV niezależnie od podłączenia sond), oznacza to, że dioda jest zwarta. Jest to poważne uszkodzenie. Natomiast, jeśli dioda nie przewodzi prądu w żadnym kierunku (miernik zawsze pokazuje "OL" lub "1"), oznacza to, że dioda ma przerwę. Obie te sytuacje, zarówno zwarcie, jak i przerwa, świadczą o uszkodzeniu diody i kwalifikują cały mostek prostowniczy do wymiany. Nie ma tu miejsca na półśrodki uszkodzony mostek to uszkodzony mostek.

Co dalej po zdiagnozowaniu usterki?

Jeśli po przeprowadzeniu testów stwierdzisz uszkodzenie choćby jednej diody, mostek prostowniczy kwalifikuje się do wymiany. Niestety, diod nie wymienia się pojedynczo trzeba wymienić cały element. Z mojego rozeznania wynika, że koszt nowego mostka prostowniczego w Polsce waha się od 50 zł za zamienniki do popularnych modeli, do ponad 300 zł za oryginalne komponenty do nowszych aut. Decyzja o wymianie samego mostka czy też regeneracji całego alternatora zależy od konkretnego przypadku, ogólnego stanu alternatora oraz dostępności części. Czasem, jeśli alternator jest już mocno zużyty, bardziej opłacalna może być jego kompleksowa regeneracja lub wymiana na nowy.

Przeczytaj również: Prawidłowe ładowanie alternatora: jakie napięcie? Zmierz sam!

Najczęstsze błędy podczas diagnostyki i jak ich uniknąć

Nawet doświadczonym zdarzają się pomyłki, a co dopiero przy pierwszej samodzielnej diagnozie. Oto kilka typowych błędów, na które warto zwrócić uwagę, aby uniknąć frustracji i błędnych wniosków.

Pomyłka przy podłączaniu sond miernika: jak nie spalić multimetru?

To podstawowy błąd. Niewłaściwe podłączenie sond multimetru, zwłaszcza w trybie pomiaru prądu (amperów) do obwodu pod napięciem, może doprowadzić do spalenia bezpiecznika w mierniku, a w skrajnych przypadkach nawet do jego uszkodzenia. Zawsze upewnij się, że sondy są wpięte w odpowiednie gniazda (COM i VΩmA) i że miernik jest ustawiony na właściwą funkcję (test diody).

Błędna interpretacja wyników: kiedy niestabilny odczyt świadczy o problemie?

Pamiętaj, że dioda powinna dawać stabilny odczyt w jednym kierunku i brak przewodzenia w drugim. Jeśli odczyty są niestabilne, skaczą, lub pojawiają się dziwne wartości, może to świadczyć o tym, że dioda jest uszkodzona, ale nie w sposób "czysty" (np. częściowe zwarcie lub przerwa). W takich sytuacjach zawsze zakładam, że element jest wadliwy i wymaga wymiany. Lepiej dmuchać na zimne.

Ignorowanie innych komponentów: sprawdź to, zanim wymienisz mostek

Choć skupiamy się na mostku, warto pamiętać, że podobne objawy (np. niedoładowanie) mogą być spowodowane uszkodzeniem innych elementów alternatora, takich jak regulator napięcia (szczotki) czy zużyte łożyska. Zanim zdecydujesz się na wymianę mostka, upewnij się, że te elementy są sprawne. Czasem kompleksowa diagnostyka całego alternatora jest po prostu bardziej efektywna i pozwala uniknąć niepotrzebnych kosztów.
