W instalacji elektrycznej najważniejsze jest szybkie rozróżnienie, który przewód jest fazowy, który neutralny, a który ochronny. To właśnie od tego zależy bezpieczeństwo przy podłączaniu lampy, gniazda w garażu, wallboxa albo urządzenia 400 V, więc warto znać zasady i nie opierać się na domysłach. W tym tekście wyjaśniam, jak wyglądają kolory przewodów fazowych, co oznaczają w Polsce i jak sprawdzić instalację tak, żeby nie popełnić kosztownego błędu.
Najważniejsze zasady rozpoznawania przewodów w polskiej instalacji
- W Polsce standardowo przewód fazowy ma barwę brązową, czarną albo szarą, zależnie od liczby faz.
- Przewód niebieski to neutralny, a zielono-żółty jest zarezerwowany dla ochronnego.
- W obwodzie jednofazowym zwykle spotkasz jeden przewód fazowy, neutralny i ochronny.
- W instalacji trójfazowej najczęściej spotyka się układ L1 brązowy, L2 czarny, L3 szary.
- Starsze instalacje i przeróbki amatorskie potrafią mieć oznaczenia, które nie zgadzają się z obecnym standardem.
- Najbezpieczniej jest potwierdzić identyfikację przewodów miernikiem lub próbnikiem dwubiegunowym, a nie samym kolorem izolacji.
Jak wyglądają przewody fazowe w polskich instalacjach
W Polsce stosuje się europejski system oznaczania żył, zgodny z harmonizowanymi zasadami IEC i PN-HD 308 S2. W praktyce oznacza to prosty układ: przewód ochronny ma barwę zielono-żółtą, neutralny jest niebieski, a przewody robocze, czyli fazowe, mają barwy brązową, czarną i szarą. W instalacji jednofazowej zwykle używa się tylko jednego przewodu fazowego, najczęściej brązowego.
To ważne nie tylko przy lampie w salonie, ale też w garażu, przy gniazdku 400 V albo przy ładowarce do auta. Z punktu widzenia użytkownika samochodu różnica między jednofazą a trójfazą bywa bardzo praktyczna: jedne urządzenia działają z prostego obwodu 230 V, inne potrzebują pełnych trzech faz i poprawnego rozpoznania przewodów.

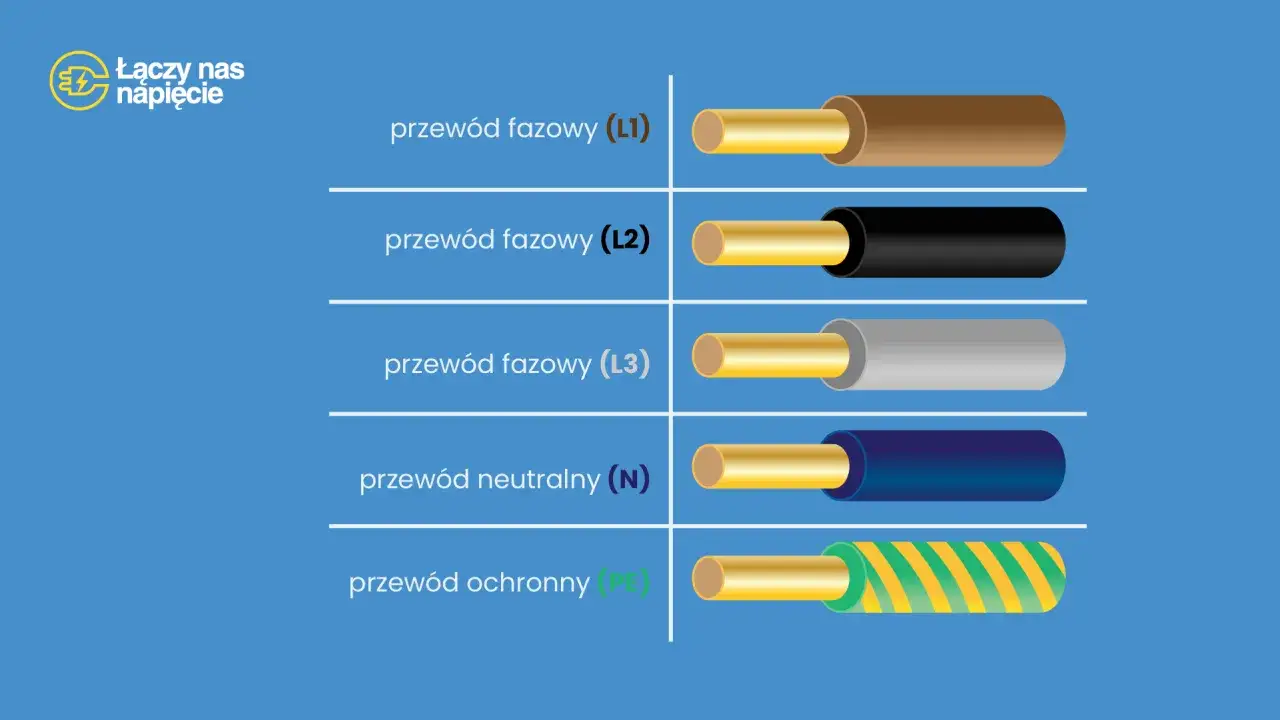

| Funkcja przewodu | Typowy kolor w Polsce | Co to oznacza w praktyce |
|---|---|---|
| Faza L1 | Brązowy | Najczęściej pierwszy przewód fazowy w obwodzie jednofazowym lub trójfazowym |
| Faza L2 | Czarny | Druga faza w instalacji trójfazowej |
| Faza L3 | Szary | Trzecia faza w instalacji trójfazowej |
| Neutralny N | Niebieski | Przewód roboczy powrotny, który nie jest przewodem ochronnym |
| Ochronny PE | Zielono-żółty | Przewód bezpieczeństwa, którego nie wolno używać do innych funkcji |
Jeśli kabel ma tylko trzy żyły, nie oznacza to automatycznie błędu. Może to być układ jednofazowy z ochronnym albo obwód trójfazowy bez przewodu neutralnego, zależnie od zastosowania. Zawsze patrzę wtedy na opis obwodu i pomiar, nie tylko na samą liczbę żył.
Co oznacza każdy kolor i dlaczego nie wolno ich mylić
Kolor w instalacji nie jest ozdobą. Ma informować o funkcji przewodu i ograniczać ryzyko pomyłki przy podłączaniu osprzętu, rozdzielnicy albo urządzenia. W praktyce najbardziej newralgiczne są trzy żyły: fazowa, neutralna i ochronna.
Przewód fazowy
To przewód, na którym pojawia się napięcie robocze. W zależności od obwodu może zasilać zwykłe gniazdo, oświetlenie, pompę, kompresor albo wallbox. Z punktu widzenia bezpieczeństwa traktuję go zawsze jako potencjalnie niebezpieczny, nawet jeśli instalacja wydaje się wyłączona.
Przewód neutralny
Niebieski przewód neutralny zamyka obwód roboczy. Nie wolno go mylić z ochronnym, bo pełni inną funkcję i może prowadzić prąd roboczy. To jedna z częstszych pułapek przy podłączaniu gniazd i opraw oświetleniowych, zwłaszcza w starszych budynkach.
Przeczytaj również: Rozładowany akumulator - Co robić, gdy auto nie odpala?
Przewód ochronny
Zielono-żółty przewód PE odpowiada za ochronę przeciwporażeniową. Jego zadaniem jest odprowadzenie prądu uszkodzeniowego i umożliwienie zadziałania zabezpieczeń. Tego koloru nie powinno się używać do żadnej innej roli, nawet tymczasowo. To nie jest luźna dobra praktyka, tylko podstawowa zasada bezpieczeństwa.
W realnej instalacji znaczenie ma nie tylko sam kolor, ale też to, czy obwód jest zabezpieczony wyłącznikiem różnicowoprądowym, jaki ma układ sieci i czy przewody zostały poprawnie opisane. Kolor pomaga, ale nie zastępuje logiki całego układu. I właśnie dlatego przy remontach trzeba patrzeć szerzej niż na pojedynczą żyłę.
Starsze instalacje potrafią zmylić nawet doświadczonego majstra
Największy problem zaczyna się tam, gdzie instalacja była robiona dawno, częściowo wymieniana albo przerabiana przez kilka osób. W takim miejscu kolory często przestają być wiarygodnym źródłem informacji. Spotkałem obwody, w których jeden odcinek kabla był nowy, a drugi stary, więc barwa na końcu przewodu nie mówiła już nic pewnego o jego funkcji.
W starszych budynkach można trafić na przewody, które nie odpowiadają dzisiejszemu standardowi kolorystycznemu, a czasem nawet na układy, w których funkcje ochronne i robocze były realizowane inaczej niż obecnie. To właśnie wtedy rośnie ryzyko błędu przy wymianie gniazda, montażu lampy albo podłączeniu urządzenia w garażu.
| Sytuacja | Na co uważać | Ryzyko |
|---|---|---|
| Nowa instalacja | Kolory zwykle odpowiadają funkcji przewodu | Niskie, jeśli wykonanie jest zgodne ze standardem |
| Remont po latach | Część obwodu mogła zostać wymieniona, część została stara | Średnie do wysokiego, bo jeden kabel nie musi mówić prawdy o drugim |
| Przeróbka amatorska | Kolor bywa użyty przypadkowo, bez opisu i bez pomiarów | Bardzo wysokie, zwłaszcza przy urządzeniach metalowych i 400 V |
Jeśli widzę starszą instalację, nigdy nie zakładam, że kolor wystarczy. Zamiast tego sprawdzam ciągłość, napięcie i oznaczenia na zaciskach. To daje mniej romantyczną, ale zdecydowanie bardziej bezpieczną odpowiedź.
Jak sprawdzić przewody bez zgadywania
Najprostsza zasada brzmi: nie zgaduj, tylko potwierdź. Kolor izolacji jest wskazówką, ale przy pracy z prądem nie powinien być jedynym dowodem. Zwłaszcza gdy w grę wchodzi rozdzielnica, gniazdo 400 V, ładowarka do auta albo obwód w garażu, gdzie jedno niepotrzebne zwarcie może zrobić dużo szkód.
- Wyłącz zasilanie właściwego obwodu na zabezpieczeniu.
- Potwierdź brak napięcia próbnikiem dwubiegunowym, a nie samą neonówką.
- Sprawdź przewód ochronny i upewnij się, że ma ciągłość do PE.
- Zweryfikuj, który przewód jest fazowy, a który neutralny.
- Jeśli instalacja jest trójfazowa, opisz też kolejność faz i zaciski.
- Po zakończeniu oznacz przewody, żeby kolejną osobę nie zmusić do zgadywania.
Przy drobnych pracach domowych ludzie często liczą na prosty śrubokręt z lampką. Ja tego nie polecam jako jedynego narzędzia weryfikacji. W instalacji, która ma zasilać lampę nad stołem, to może jeszcze ujdzie. W obwodzie do podnośnika, kompresora albo wallboxa nie ma już miejsca na półśrodki.
Najczęstsze pomyłki przy gniazdach, lampach i wallboxach
Wiele błędów powtarza się tak często, że aż można je przewidzieć. Problem nie wynika z braku wiedzy encyklopedycznej, tylko z pośpiechu i zbyt dużego zaufania do pierwszego spojrzenia na przewody. Poniżej zestawiam te, które widuję najczęściej.
- Mylenie neutralnego z ochronnym - to jeden z najgroźniejszych błędów, bo osłabia działanie zabezpieczeń i może podnieść ryzyko porażenia.
- Zakładanie, że każdy brązowy przewód to faza w każdym miejscu - po przeróbkach lub przedłużeniach kolor nie zawsze odpowiada funkcji.
- Używanie zielono-żółtego do innych celów - tego przewodu nie wolno traktować jak zapasowej fazy ani neutralnego.
- Ignorowanie kolejności faz - w urządzeniach z silnikiem, takich jak kompresor czy podnośnik, zła kolejność potrafi zmienić kierunek obrotów.
- Podłączanie osprzętu bez sprawdzenia zacisków - oznaczenia L, N i PE są ważniejsze niż potoczne przekonanie, „co powinno tam być”.
Przy ładowaniu auta błąd kolorystyczny może nie od razu wywołać efekt widowiskowy, ale potrafi zaburzyć pracę zabezpieczeń albo utrudnić diagnostykę. W praktyce najwięcej zyskuje ten, kto poświęci pięć minut na weryfikację zamiast pięć godzin na szukanie przyczyny awarii.
Co te zasady zmieniają w garażu i przy ładowaniu auta
Na stronie motoryzacyjnej ten temat ma bardzo konkretny wymiar. W garażu coraz częściej pojawia się wallbox, gniazdo siłowe 400 V, kompresor, prostownik, podnośnik albo ogrzewanie warsztatowe. W każdej z tych sytuacji prawidłowe rozpoznanie przewodów ma znaczenie praktyczne, a nie tylko formalne.
| Zastosowanie | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Wallbox 11 kW lub 22 kW | Obecność trzech faz, przewodu ochronnego i poprawnych zabezpieczeń | Ładowarka ma pracować stabilnie i bez fałszywych wyłączeń |
| Gniazdo 400 V | Oznaczenia L1, L2, L3, N i PE oraz stan zacisków | Pomaga uniknąć błędów przy urządzeniach warsztatowych |
| Sprężarka, piła, podnośnik | Kolejność faz i kierunek obrotów silnika | Zła kolejność może odwrócić pracę silnika albo uruchomić urządzenie nieprawidłowo |
| Gniazdo w domowym garażu | Jakość przewodu ochronnego i opis obwodu | To ono najczęściej decyduje o bezpieczeństwie użytkowania |
W obwodach do auta elektrycznego czy hybrydy plug-in nie chodzi wyłącznie o to, żeby prąd „płynął”. Liczy się również ciągłość ochrony, poprawny dobór zabezpieczeń i czytelny opis instalacji. Gdy to jest zrobione dobrze, serwisowanie i późniejsze rozbudowy stają się po prostu łatwiejsze.
Jedna reguła, która oszczędza najwięcej kłopotów
Jeżeli mam zostawić tylko jedną praktyczną zasadę, to taką: kolor przewodu traktuj jako wskazówkę, a nie ostateczny dowód. W nowej instalacji brązowy, czarny i szary oznaczają przewody fazowe, niebieski pełni funkcję neutralną, a zielono-żółty jest ochronny. W starszych albo przerabianych obwodach ta logika może być zaburzona, więc bez pomiaru nie warto podejmować decyzji.
To podejście sprawdza się zarówno przy prostym gnieździe w mieszkaniu, jak i przy 400-woltowym przyłączu w garażu. Dobrze opisane przewody, poprawne oznaczenia L, N i PE oraz krótka weryfikacja miernikiem zwykle robią większą różnicę niż sama znajomość barw izolacji. I właśnie dlatego przy elektryce wolę prostą ostrożność od pewności opartej wyłącznie na kolorze.
