W samochodzie łożysko rzadko zwraca uwagę, dopóki nie zacznie hałasować albo grzać się piasta. Tymczasem właśnie od niego zależy, czy wał obraca się lekko, a elementy pracują bez zbędnych oporów i luzów. W praktyce rodzaje łożysk różnią się budową, dopuszczalnym obciążeniem i sposobem smarowania, więc ich dobór ma znaczenie nie tylko dla trwałości, ale też dla bezpieczeństwa i kultury pracy auta. Poniżej porządkuję temat tak, żeby dało się go od razu odnieść do części samochodowych.
Najważniejsze informacje, które porządkują wybór łożyska
- Najprostszy podział to łożyska toczne i ślizgowe, a w motoryzacji ten rozdział naprawdę ma znaczenie.
- Łożyska kulkowe lubią prędkość i niskie opory, wałeczkowe lepiej znoszą duże obciążenia.
- Stożkowe, skośne i baryłkowe pojawiają się tam, gdzie obciążenie jest mieszane albo dochodzi niewspółosiowość.
- Panewki silnikowe i inne łożyska ślizgowe pracują na filmie olejowym, więc bez smarowania szybko się zużywają.
- Przy wyborze liczą się też uszczelnienie, luz, temperatura, zanieczyszczenia i sposób montażu.
Jak rozumiem podział łożysk i dlaczego ma znaczenie
Najpierw rozdzielam temat na dwie główne grupy: łożyska toczne i ślizgowe. SKF porządkuje ten obszar podobnie, bo właśnie taki podział najlepiej pokazuje, jak element przenosi obciążenie i jak redukuje tarcie. W łożysku tocznym między pierścieniami pracują elementy toczne, czyli kulki albo wałeczki. W ślizgowym powierzchnie współpracują bez elementów tocznych, zwykle na cienkim filmie smaru lub oleju.
To nie jest detal dla katalogów. Od razu trzeba wiedzieć, czy dana część ma przenosić obciążenie promieniowe, osiowe, czy mieszane. Promieniowe działa prostopadle do osi wału, osiowe wzdłuż osi, a mieszane łączy oba kierunki. Jeśli ten punkt jest źle rozpoznany, reszta doboru szybko się sypie, nawet przy dobrej marce i poprawnych wymiarach. Gdy ta baza jest jasna, łatwiej wejść w konkretne typy i zobaczyć, gdzie naprawdę pracują w aucie.

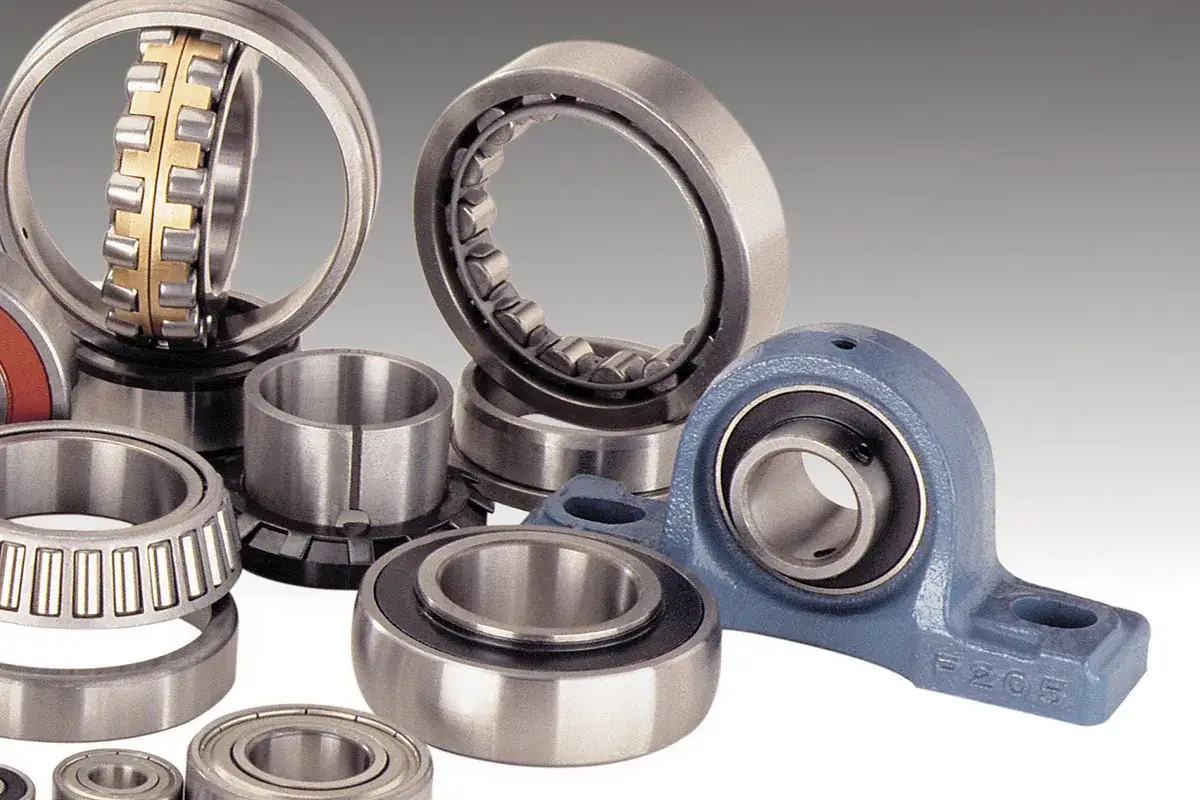

Łożyska toczne od kulkowych po baryłkowe
W motoryzacji najczęściej spotykam właśnie łożyska toczne, bo dobrze łączą trwałość z małymi oporami ruchu. Ich przewaga polega na tym, że można je dobrać pod bardzo różne warunki pracy, od szybkich, lekkich elementów po ciężko obciążone piasty i przekładnie. W skrócie: kulka nie zawsze wygrywa z wałeczkiem, a wałeczek nie zawsze z kulką. Liczy się to, co dzieje się w danej części.
| Typ łożyska | Najlepiej znosi | Gdzie spotykam w aucie | Co ogranicza jego użycie |
|---|---|---|---|
| Kulkowe zwykłe | Wysokie prędkości i umiarkowane obciążenia promieniowe | Alternatory, pompy, napinacze, rolki prowadzące | Nie lubią bardzo dużych obciążeń osiowych i uderzeń |
| Kulkowe skośne | Obciążenia mieszane, szczególnie osiowe w jednym kierunku | Piasty, przekładnie, elementy wymagające większej sztywności | Często pracują parami i wymagają precyzyjnego montażu |
| Wałeczkowe walcowe | Duże obciążenia promieniowe i sztywność | Skrzynie biegów, wałki, wybrane przekładnie | Słabiej znoszą niewspółosiowość i obciążenia osiowe |
| Stożkowe | Obciążenia promieniowe i osiowe jednocześnie | Piasty kół, mechanizmy różnicowe | Wymagają poprawnego ustawienia luzu i docisku |
| Baryłkowe i samonastawne | Przekoszenia, drgania i trudniejsze warunki pracy | Cięższe osie, wybrane przekładnie, elementy narażone na ugięcia | Są większe i zwykle droższe od prostych łożysk kulkowych |
| Igiełkowe | Duże obciążenie w bardzo małej przestrzeni | Przekładnie, mechanizmy pomocnicze, niektóre przeguby | Potrzebują dobrego smarowania i czystej pracy |
| Oporowe | Obciążenia osiowe | Łożysko oporowe sprzęgła, wybrane układy przekładni | Nie są przeznaczone do pracy pod głównym obciążeniem promieniowym |
Łożyska kulkowe
To najpopularniejsza grupa, bo ma niski opór toczenia i dobrze pracuje przy wysokich obrotach. W praktyce kulki świetnie sprawdzają się tam, gdzie nie ma ekstremalnego nacisku, ale ważna jest płynność i cicha praca. Dlatego trafiają do alternatorów, pomp czy rolek pomocniczych. Ich słabością są bardzo duże obciążenia punktowe i gwałtowne uderzenia, które szybciej skracają żywotność niż w konstrukcjach wałeczkowych.
Łożyska wałeczkowe
Jeśli rośnie nacisk, a przestrzeń na część wciąż jest ograniczona, zaczynam patrzeć w stronę wałeczków. Większa powierzchnia styku daje lepszą nośność, dlatego ten typ dobrze znosi obciążenia w skrzyniach biegów i innych elementach przeniesienia napędu. W katalogach NTN dla skrzyń biegów widać to bardzo wyraźnie: w jednej przekładni może pracować od 3 do 14 łożysk, przeciętnie około 6. To dobrze pokazuje, że nie ma jednego uniwersalnego rozwiązania, bo każda pozycja w układzie ma inną funkcję.
Łożyska stożkowe i igiełkowe
Łożysko stożkowe wybierałbym tam, gdzie obciążenie jest mieszane i trzeba utrzymać wysoką sztywność, na przykład w piaście koła albo w mechanizmie różnicowym. To częsty wybór, bo dobrze łączy nośność promieniową i osiową, ale wymaga poprawnego ustawienia luzu. Z kolei łożysko igiełkowe daje dużą nośność przy małej średnicy zabudowy. W praktyce jest niezastąpione, gdy przestrzeń jest bardzo ciasna, a obciążenie nie jest symboliczne. Jego cena za kompaktowość to większa wrażliwość na smarowanie i czystość.
Łożyska oporowe i samonastawne
Łożyska oporowe biorą na siebie głównie siły osiowe, więc pojawiają się tam, gdzie element jest dociskany wzdłuż osi obrotu. Z kolei wersje samonastawne pomagają wtedy, gdy wał albo obudowa nie trzymają idealnej linii. To ważne przy drganiach, ugięciach i pracy w trudniejszych warunkach. W samochodzie właśnie ta zdolność do kompensacji odchyłek bywa cenniejsza niż sama nośność katalogowa. Gdy łożysko ma pracować wolniej, ale pod dużym naciskiem albo z lekkim przekoszeniem, ślizgowe rozwiązania zaczynają mieć sens.
Łożyska ślizgowe i panewki w miejscach, gdzie nie ma miejsca na kompromis
Nie każde łożyskowanie musi się toczyć. Łożyska ślizgowe pracują na bezpośrednim kontakcie powierzchni oddzielonych warstwą smaru lub oleju, dlatego dobrze znoszą ciężkie obciążenia przy małych prędkościach i ruchach wahliwych. W motoryzacji najłatwiej skojarzyć je z panewkami silnika, ale ten sam mechanizm pojawia się też w innych punktach, gdzie ruch jest krótki, a nacisk duży. To właśnie dlatego takie części wymagają dobrej jakości smarowania i czystych warunków pracy.
Panewki w silniku
Panewka to klasyczny przykład łożyska ślizgowego. W praktyce pracuje tam, gdzie wał korbowy i korbowody muszą obracać się płynnie pod dużym naciskiem. Cały sens działania opiera się na cienkim filmie olejowym. Jeśli ciśnienie oleju spada, olej traci właściwości albo pojawiają się zanieczyszczenia, zużycie przyspiesza bardzo szybko. To dlatego hałas panewek traktuję jako sygnał alarmowy, a nie drobną niedogodność.
Przeczytaj również: Wspomaganie kierownicy - awarie, objawy, naprawa i koszty
Tuleje i przeguby
W połączeniach wahliwych, przegubach i tulejach ważna jest odporność na ruch powtarzalny, nie zawsze pełny obrót. Takie elementy nie potrzebują wysokich prędkości, ale muszą dobrze znosić nacisk, zabrudzenie i ograniczoną obsługę. Właśnie tu rozwiązania ślizgowe często są bardziej rozsądne niż klasyczne łożysko kulkowe. Dobrze dobrana tuleja pracuje cicho i przewidywalnie, ale tylko wtedy, gdy warunki montażu i smarowania są zgodne z założeniem producenta.
Jak dobrać typ do rzeczywistej pracy
Gdy doradzam dobór, zaczynam nie od nazwy części, tylko od pytania, co ta część ma robić. Ten sam wałek może potrzebować łożyska kulkowego w jednym miejscu, stożkowego w drugim, a ślizgowego w trzecim. W praktyce patrzę na sześć rzeczy: rodzaj obciążenia, prędkość, temperaturę, przestrzeń montażową, zabrudzenie i wymagania serwisowe. Jeśli któryś z tych punktów jest pominięty, zakup szybko okazuje się półśrodkiem.
- Obciążenie decyduje, czy potrzebujesz kulki, wałeczka, czy konstrukcji stożkowej.
- Prędkość podpowiada, czy ważniejsze są niskie opory, czy nośność.
- Przestrzeń ogranicza średnicę, szerokość i wysokość całego zespołu.
- Niewspółosiowość mówi, czy potrzebne jest łożysko samonastawne.
- Zanieczyszczenia i woda przesądzają o jakości uszczelnień.
- Montaż i obsługa pokazują, czy lepszy będzie komplet, czy sam wkład.
W praktyce największe różnice widać w piaście koła i przekładni. Tam nie wystarczy hasło „pasuje do modelu”, bo liczy się jeszcze strona montażu, obecność ABS, typ uszczelnienia i wersja napędu. Takie właśnie podejście widać w materiałach NTN dotyczących piast, gdzie konfiguracja zależy od osi, wersji napędzanej, sztywności i warunków pracy. To rozsądne przypomnienie, że nawet podobne łożyska nie są zamienne tylko dlatego, że wyglądają podobnie.
Jeśli ten etap jest dobrze przemyślany, łatwiej zrozumieć, kiedy część już się zużywa i dlaczego nie warto czekać, aż zacznie hałasować naprawdę głośno.
Po czym poznaję zużycie, zanim awaria rozwinie się dalej
Zużyte łożysko zwykle daje sygnały wcześniej, niż całkiem się rozsypie. W piastach kół najczęściej pojawia się szum, który rośnie wraz z prędkością. Czasem zmienia się też przy skręcie, bo obciążenie przenosi się na jedną stronę. W przekładniach i na wałkach objawem bywają drgania, wycie albo podwyższona temperatura obudowy. W łożyskach ślizgowych problem częściej widać w oleju, w postaci opiłków, spadku ciśnienia albo metalicznego stuku na ciepło.
- Szum lub wycie, które narasta wraz z prędkością jazdy.
- Zmiana dźwięku przy skręcie lub dociążeniu jednej strony auta.
- Wyraźny luz, stukanie albo nierówna praca elementu.
- Grzanie się piasty, obudowy albo sąsiednich części.
- Opiłki metalu w oleju lub nienaturalny spadek ciśnienia smarowania.
Tu nie warto liczyć na szczęście. Jedno zużyte łożysko potrafi przyspieszyć awarię piasty, uszczelnień, a w skrajnych przypadkach także wału albo skrzyni biegów. Im szybciej reaguję na objawy, tym mniejsze ryzyko, że drobna usterka zamieni się w kosztowną naprawę całego zespołu. Po tym zostaje już tylko praktyka zakupowa, czyli sprawdzenie, czy kupuję właściwą część, a nie tylko ładnie opisaną nazwę.
Co sprawdzam przed zakupem, żeby nie kupić samej nazwy
Najwięcej błędów widzę nie przy samej wymianie, tylko przy wyborze części. Dwa łożyska mogą wyglądać bardzo podobnie, ale różnić się luzem, uszczelnieniem, pierścieniem magnetycznym, sposobem montażu albo przeznaczeniem na inną stronę osi. Dlatego przed zakupem zawsze sprawdzam numer katalogowy, wymiary i kompletność zestawu. W przypadku piast i łożysk zintegrowanych ważne są też czujniki ABS oraz to, czy producent przewidział część jako wkład, czy jako pełny moduł.
- Numer OE albo pełny numer katalogowy części.
- Wymiary, kierunek montażu i stronę osi.
- Obecność pierścienia ABS lub czujnika w zestawie.
- Rodzaj uszczelnienia i sposób fabrycznego smarowania.
- To, czy wymieniasz sam wkład, czy całą piastę.
- Moment dokręcania i procedurę montażową zalecaną przez producenta.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw dopasuj typ łożyska do obciążenia i ruchu, dopiero potem porównuj markę. W samochodzie to zwykle różnica między częścią, która pracuje cicho latami, a taką, która zaczyna wyć szybciej, niż zdążysz wrócić z warsztatu.
