Pojemność kondensatora decyduje o tym, ile ładunku element może zgromadzić przy danym napięciu i jak zachowa się w filtracji, podtrzymaniu zasilania albo tłumieniu zakłóceń. To praktyczna sprawa, bo od tego parametru zależy stabilność układu, a czasem po prostu to, czy elektronika w aucie pracuje bez wyraźnych spadków napięcia i irytujących zakłóceń. Poniżej rozbijam temat na prosty język, ale bez spłycania techniki.
Najważniejsze fakty, które pomagają od razu zrozumieć temat
- Pojemność opisuje zależność między ładunkiem a napięciem: im większa, tym więcej ładunku przy tym samym napięciu.
- Jednostką jest farad, ale w praktyce częściej spotkasz µF, nF i pF.
- Na wartość wpływają głównie pole okładek, odległość między nimi i rodzaj dielektryka.
- W obwodach prądu stałego kondensator po naładowaniu prawie nie przewodzi, a w AC zachowuje się inaczej zależnie od częstotliwości.
- W samochodzie liczy się nie tylko sama wartość, ale też napięcie pracy, ESR, temperatura i polaryzacja.
Co oznacza ta wielkość w obwodzie
Ja zwykle tłumaczę to tak: kondensator nie magazynuje „samego napięcia”, tylko ładunek. Napięcie jest skutkiem tego, ile ładunku udało się zgromadzić między okładkami. W zapisie fizycznym używa się zależności C = Q/U, czyli pojemność to iloraz ładunku i napięcia. Jednostką jest farad, a w praktyce najczęściej spotykasz jego mniejsze odmiany: µF, nF i pF.
Warto pamiętać o jeszcze jednej rzeczy: energia zgromadzona w kondensatorze rośnie jak 1/2 · C · U². To oznacza, że dwukrotne zwiększenie napięcia daje czterokrotnie większą energię, więc przy większych elementach i wyższych napięciach bezpieczeństwo przestaje być teorią, a staje się konkretnym problemem serwisowym.
To prowadzi do pytania, od czego ta wartość naprawdę zależy i dlaczego dwa podobnie wyglądające elementy potrafią zachowywać się inaczej.
Od czego zależy jej wartość
W idealnym modelu pojemność rośnie, gdy zwiększasz powierzchnię okładek i zmniejszasz odległość między nimi. W praktyce liczy się jeszcze dielektryk, czyli materiał izolacyjny między okładkami, bo to on często daje największą różnicę między typami kondensatorów. W wielu konstrukcjach tolerancja wynosi ±10% albo ±20%, więc dwa nominalnie identyczne elementy nie muszą mieć dokładnie tej samej wartości.
- Pole okładek - większa powierzchnia zwykle zwiększa pojemność.
- Odstęp między okładkami - im mniejszy, tym większa pojemność, ale też większe ryzyko przebicia.
- Dielektryk - materiał izolacyjny ma ogromny wpływ; to on często robi największą różnicę między typami kondensatorów.

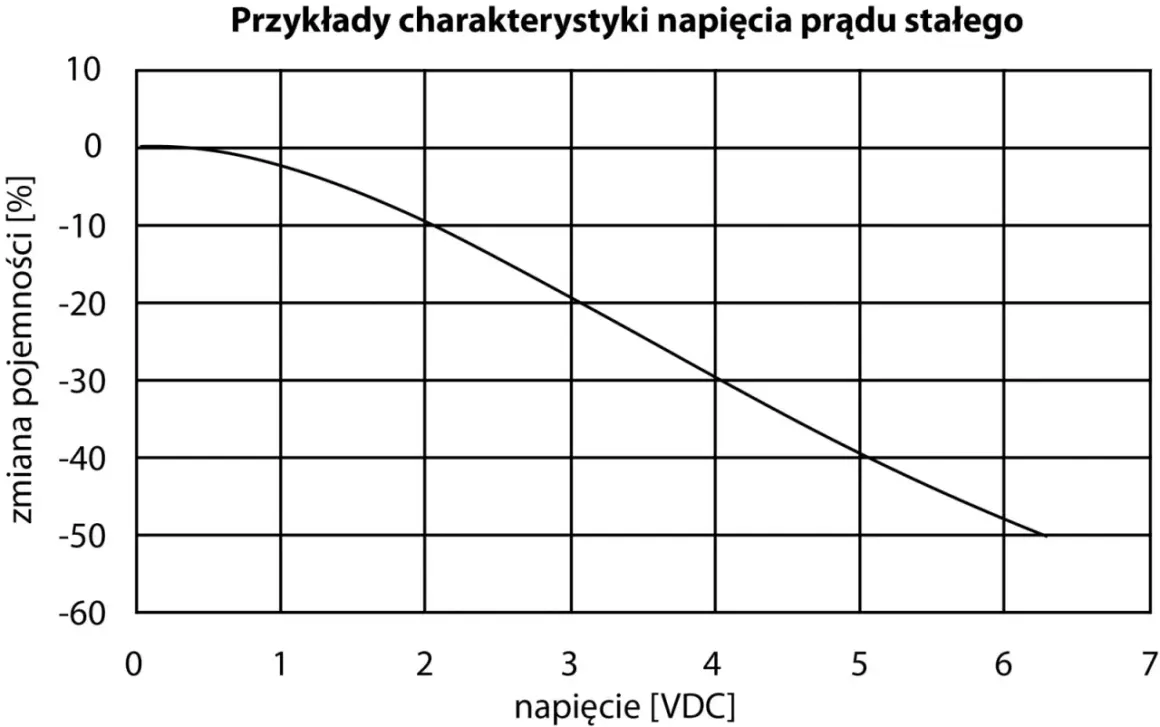

- Temperatura i częstotliwość - w realnym układzie wartość nie jest idealnie stała, bo materiały starzeją się i reagują na warunki pracy.
W praktyce oznacza to, że katalogowa liczba nie opowiada całej historii. Kondensator może mieć na obudowie 100 µF, ale w gorącym miejscu, przy dużych tętnieniach i po latach pracy jego zachowanie będzie inne niż w nowym, chłodnym układzie testowym. Z tego powodu zwracam uwagę nie tylko na samą pojemność, ale też na tolerancję, temperaturę pracy i ESR, czyli wewnętrzną rezystancję szeregową.
Skoro wiadomo już, co fizycznie kształtuje ten parametr, czas przejść do praktyki i odczytywania oznaczeń, bo właśnie tam najczęściej zaczynają się błędy.
Jak czytać oznaczenia na obudowie
Na obudowie najczęściej widzisz dwie rzeczy, które trzeba rozróżnić od razu: samą pojemność i napięcie pracy. To nie jest to samo. 100 µF oznacza wartość elektryczną, a 25 V albo 50 V mówi, przy jakim napięciu element może pracować bezpiecznie. W aucie ten drugi parametr ma szczególne znaczenie, bo instalacja 12 V w czasie ładowania potrafi pracować zwykle w okolicach 13,8-14,7 V, a krótkie skoki bywają jeszcze wyższe.
| Oznaczenie | Co znaczy | Jak to interpretuję w praktyce |
|---|---|---|
| pF | Bardzo małe pojemności | Filtry wysokich częstotliwości, układy radiowe, precyzyjne obwody |
| nF | Zakres pośredni | Odsprzęganie zasilania i tłumienie zakłóceń |
| µF | Najczęstszy zakres w elektronice użytkowej | Zasilanie, wygładzanie, układy audio |
| V | Napięcie pracy | Zawsze z zapasem ponad realne warunki układu |
| ±5%, ±10%, ±20% | Tolerancja wartości | Rzeczywista pojemność może odbiegać od nominalnej |
| ESR | Rezystancja szeregowa | Niższa zwykle lepiej znosi impulsy i tętnienia |
Jeśli masz do czynienia z kondensatorem elektrolitycznym, dochodzi jeszcze polaryzacja. Plus i minus muszą być podłączone właściwie, bo odwrotne wpięcie może skończyć się uszkodzeniem. Ceramiczne i foliowe zwykle nie mają tego problemu, ale w ich przypadku i tak liczą się temperatura, gabaryt i napięcie pracy.
To wszystko staje się szczególnie ważne w samochodzie, bo tam element nie pracuje w sterylnych warunkach z laboratorium, tylko w układzie pełnym drgań, ciepła i skoków obciążenia.
Dlaczego w samochodzie ma znaczenie

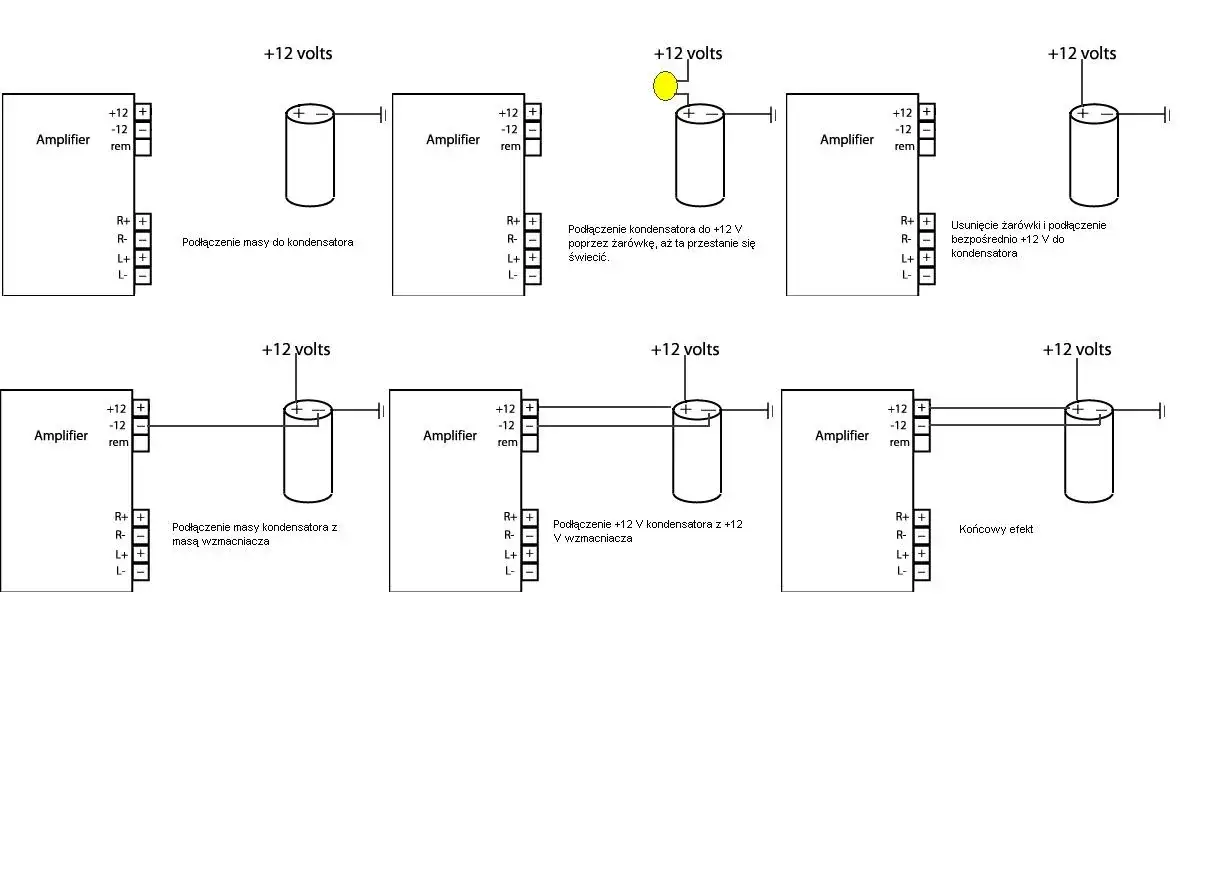

W samochodzie patrzę na ten parametr nie jak na szkolną definicję, tylko jak na narzędzie do stabilizacji pracy układu. Kondensator potrafi oddać energię bardzo szybko, więc dobrze sprawdza się tam, gdzie obciążenie pobiera krótkie impulsy prądu albo gdzie trzeba przygasić zakłócenia. Nie naprawi jednak słabego alternatora ani złego okablowania; to częsty błąd myślowy przy instalacjach car audio.
| Miejsce w aucie | Po co się go stosuje | Na co zwrócić uwagę |
|---|---|---|
| Car audio i wzmacniacze | Buforuje krótkie piki prądowe i pomaga ograniczyć chwilowe spadki napięcia | Liczy się też akumulator, alternator, przekrój przewodów i bliskość montażu |
| Sterowniki i zasilanie elektroniki | Wygładza tętnienia i wspiera stabilność zasilania | Ważne są ESR, temperatura i odporność na drgania |
| Układy sygnałowe | Odsprzęga zakłócenia i separuje składowe stałe od zmiennych | Tu znaczenie mają pojemność, częstotliwość i typ dielektryka |
| Układy awaryjnego podtrzymania | Pomaga utrzymać zasilanie przez krótki czas | Trzeba liczyć energię, nie tylko sam farad |
Najbardziej praktyczna zasada jest prosta: jeśli problemem jest chwilowy dołek napięcia, odpowiednio dobrany element może pomóc. Jeśli problem jest stały, najpierw szukam przyczyny w zasilaniu, a dopiero potem w pojemności. To właśnie odróżnia sensowny wybór od zakupów „na oko”.
Skoro już widać, gdzie ten parametr naprawdę pracuje, warto sprawdzić typowe pomyłki, bo to one najczęściej psują efekt nawet przy dobrym doborze części.
Najczęstsze błędy przy doborze i wymianie
- Mylenie pojemności z napięciem pracy - większe napięcie nie znaczy większej pojemności i odwrotnie.
- Zakładanie, że większa wartość zawsze jest lepsza - w filtrach i układach czasowych zbyt duża pojemność może rozjechać działanie całego obwodu.
- Ignorowanie ESR - w układach impulsowych to często ważniejsze niż sama liczba na obudowie.
- Brak zapasu napięcia - w aucie nominalne 12 V nie opisuje całej rzeczywistości pracy instalacji.
- Pomijanie polaryzacji - przy elektrolitach to błąd, który potrafi szybko zakończyć żywot elementu.
- Niedocenianie temperatury - element w nagrzanym miejscu starzeje się szybciej i traci parametry wcześniej, niż sugeruje opis katalogowy.
Z mojego doświadczenia wynika, że najwięcej problemów robi nie sama część, tylko zły kontekst jej użycia: zbyt bliski montaż do źródła ciepła, kiepska masa albo brak kontroli, czy układ rzeczywiście potrzebuje takiej wartości. To prowadzi wprost do ostatniego kroku, czyli rozsądnego sprawdzenia kilku parametrów przed zakupem.
Co sprawdzić, zanim wybierzesz element do układu 12 V
Jeśli miałbym zbudować szybki filtr decyzyjny, zacząłbym od pięciu pytań. Po pierwsze: czy chcesz wygładzić zakłócenia, czy tylko podtrzymać zasilanie na chwilę. Po drugie: jakie napięcie naprawdę występuje w układzie, bo w aucie nie pracujesz wyłącznie na „12 V”. Po trzecie: czy ważniejsza jest mała rezystancja ESR, czy większa odporność termiczna. Po czwarte: czy element ma polaryzację. Po piąte: czy zmieści się tam, gdzie rzeczywiście będzie działał, a nie tylko tam, gdzie wygląda dobrze na schemacie.
- Dobierz napięcie z zapasem - szczególnie w instalacji samochodowej, gdzie ładowanie i skoki są normalne.
- Sprawdź temperaturę pracy - wysoka temperatura potrafi skrócić trwałość bardziej, niż wielu kierowców zakłada.
- Nie ignoruj jakości montażu - grubszy przewód, pewna masa i sensowne miejsce wpięcia często dają większy efekt niż „większy farad”.
- Patrz na całe zasilanie - akumulator, alternator i przewody są fundamentem, a kondensator tylko jednym z elementów układanki.
Jeśli podejdziesz do tego praktycznie, wybór staje się prostszy: najpierw cel, potem warunki pracy, na końcu sama liczba na obudowie. Wtedy kondensator robi to, do czego został stworzony, czyli stabilizuje układ i pomaga tam, gdzie liczy się szybka reakcja na zmianę obciążenia.
