Przegrzewa się silnik? Test wentylatora chłodnicy na krótko krok po kroku

Gdy silnik zaczyna się przegrzewać, szczególnie w miejskim zgiełku lub podczas postoju, jedną z pierwszych myśli jest awaria układu chłodzenia. Wentylator chłodnicy odgrywa w nim kluczową rolę, a jego usterka może prowadzić do poważnych konsekwencji. Z mojego doświadczenia wiem, że szybka i trafna diagnoza to podstawa. Test wentylatora "na krótko" to prosta, ale niezwykle skuteczna metoda, by w ciągu kilku chwil ustalić, czy problem leży w samym wentylatorze, czy też w bardziej złożonym układzie sterowania. Dzięki temu poradnikowi dowiesz się, jak bezpiecznie przeprowadzić ten test i co zrobić z jego wynikami.

Rola wentylatora w układzie chłodzenia: dlaczego jest tak ważny, gdy stoisz w korku

Wentylator chłodnicy to jeden z tych elementów, o których często zapominamy, dopóki nie zaczną sprawiać problemów. Jego kluczowa rola ujawnia się przede wszystkim w warunkach, gdy naturalny przepływ powietrza przez chłodnicę jest niewystarczający czyli podczas postoju w korku, wolnej jazdy w mieście, czy na jałowym biegu. W takich sytuacjach wentylator aktywnie zasysa powietrze przez żeberka chłodnicy, obniżając temperaturę płynu chłodniczego i tym samym zapobiegając przegrzewaniu się silnika. Bez niego, w sprzyjających okolicznościach, temperatura silnika bardzo szybko osiągnęłaby krytyczny poziom, co mogłoby doprowadzić do poważnych uszkodzeń.

Typowe objawy awarii, których nie możesz ignorować: od rosnącej temperatury po niepokojące dźwięki

Zauważenie wczesnych objawów awarii wentylatora chłodnicy jest kluczowe dla uniknięcia kosztownych napraw. Zwróć uwagę na następujące sygnały:

• Wzrost temperatury silnika: To najbardziej oczywisty objaw. Wskazówka temperatury na desce rozdzielczej zaczyna niebezpiecznie rosnąć, zwłaszcza gdy stoisz w korku lub poruszasz się wolno.
• Brak reakcji wentylatora: Po osiągnięciu przez silnik temperatury roboczej wentylator powinien się włączyć. Jeśli tak się nie dzieje, a temperatura rośnie, to jasny znak problemu.
• Głośna praca, szum lub buczenie: Jeśli wentylator pracuje, ale wydaje nietypowe, głośne dźwięki, może to wskazywać na zużycie łożysk lub uszkodzenie łopatek.
• Wentylator pracuje ciągle: Czasami awaria czujnika temperatury lub przekaźnika może sprawić, że wentylator pracuje bez przerwy, nawet na zimnym silniku. To również jest objawem usterki.

Test "na krótko": najszybsza metoda, by sprawdzić, czy winny jest sam wentylator

Test "na krótko" to nic innego jak bezpośrednie podłączenie silnika wentylatora do akumulatora, z pominięciem całej skomplikowanej elektroniki sterującej. Jego celem jest szybkie i jednoznaczne ustalenie, czy sam silnik wentylatora jest sprawny. Jeśli po podłączeniu do akumulatora wentylator ruszy, oznacza to, że jego silnik działa poprawnie, a problem leży gdzie indziej w bezpieczniku, przekaźniku, czujniku temperatury lub okablowaniu. Jeśli natomiast wentylator nie zareaguje, diagnoza jest prosta: uszkodzony jest sam wentylator i wymaga wymiany. To naprawdę oszczędza czas i eliminuje wiele niewiadomych.

Bezpieczeństwo przede wszystkim: przygotowanie do testu wentylatora

Lista kontrolna bezpieczeństwa: co musisz zrobić, zanim dotkniesz kabli

Zawsze powtarzam, że bezpieczeństwo to podstawa, zwłaszcza przy pracy z układem elektrycznym samochodu i ruchomymi częściami. Przed przystąpieniem do testu wentylatora chłodnicy "na krótko", upewnij się, że wykonałeś następujące kroki:

• Zimny i wyłączony silnik: Absolutnie kluczowe! Silnik musi być całkowicie zimny, aby uniknąć poparzeń od gorących elementów lub płynu chłodniczego. Upewnij się, że silnik jest wyłączony, a kluczyki wyjęte ze stacyjki.
• Odłącz ujemną klemę akumulatora: To podstawowa zasada bezpieczeństwa przy wszelkich pracach elektrycznych. Odłączenie ujemnej klemy minimalizuje ryzyko zwarcia i przypadkowego uruchomienia wentylatora.
• Ostrożność przy ruchomych częściach: Wentylator może niespodziewanie ruszyć, nawet jeśli wydaje się, że wszystko jest odłączone. Nigdy nie wkładaj rąk w obszar pracy wentylatora, gdy istnieje ryzyko jego uruchomienia.
• Użyj rękawic ochronnych i okularów: Rękawice chronią dłonie przed zabrudzeniami i ewentualnymi skaleczeniami, a okulary ochronne są niezbędne, by chronić oczy przed odpryskami lub cieczami.
• Stabilne podłoże: Upewnij się, że samochód stoi na płaskim i stabilnym podłożu, a hamulec ręczny jest zaciągnięty.

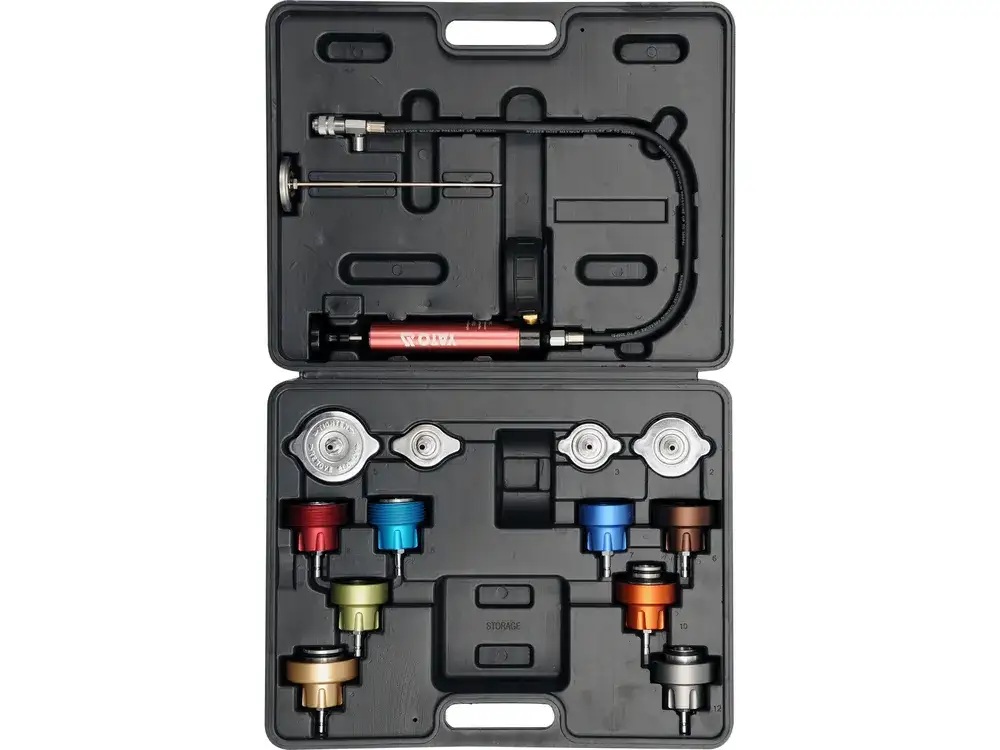

Niezbędnik domowego mechanika: jakie narzędzia i przewody przygotować do testu

Do przeprowadzenia testu "na krótko" nie potrzebujesz skomplikowanego sprzętu. Oto lista narzędzi, które powinieneś mieć pod ręką:

• Przewody połączeniowe (jumpery/kable rozruchowe): To absolutna podstawa. Użyj solidnych przewodów z krokodylkami, które zapewnią dobry kontakt i są w stanie przenieść odpowiedni prąd. Kable rozruchowe do akumulatora świetnie się sprawdzą.
• Zestaw kluczy: Może być potrzebny do demontażu osłon silnika lub innych elementów, które blokują dostęp do wentylatora i jego wtyczki.
• Rękawice ochronne: Jak już wspomniałem, dla bezpieczeństwa i komfortu pracy.
• Okulary ochronne: Niezbędne do ochrony oczu.
• Multimetr (opcjonalnie): Choć nie jest konieczny do samego testu "na krótko", może być bardzo przydatny do dalszej diagnostyki, np. do sprawdzenia napięcia w instalacji czy ciągłości obwodów.
• Latarka: Przydatna, jeśli pracujesz w słabo oświetlonym miejscu lub musisz zajrzeć w trudno dostępne zakamarki.

Instrukcja krok po kroku: jak sprawdzić wentylator chłodnicy na krótko

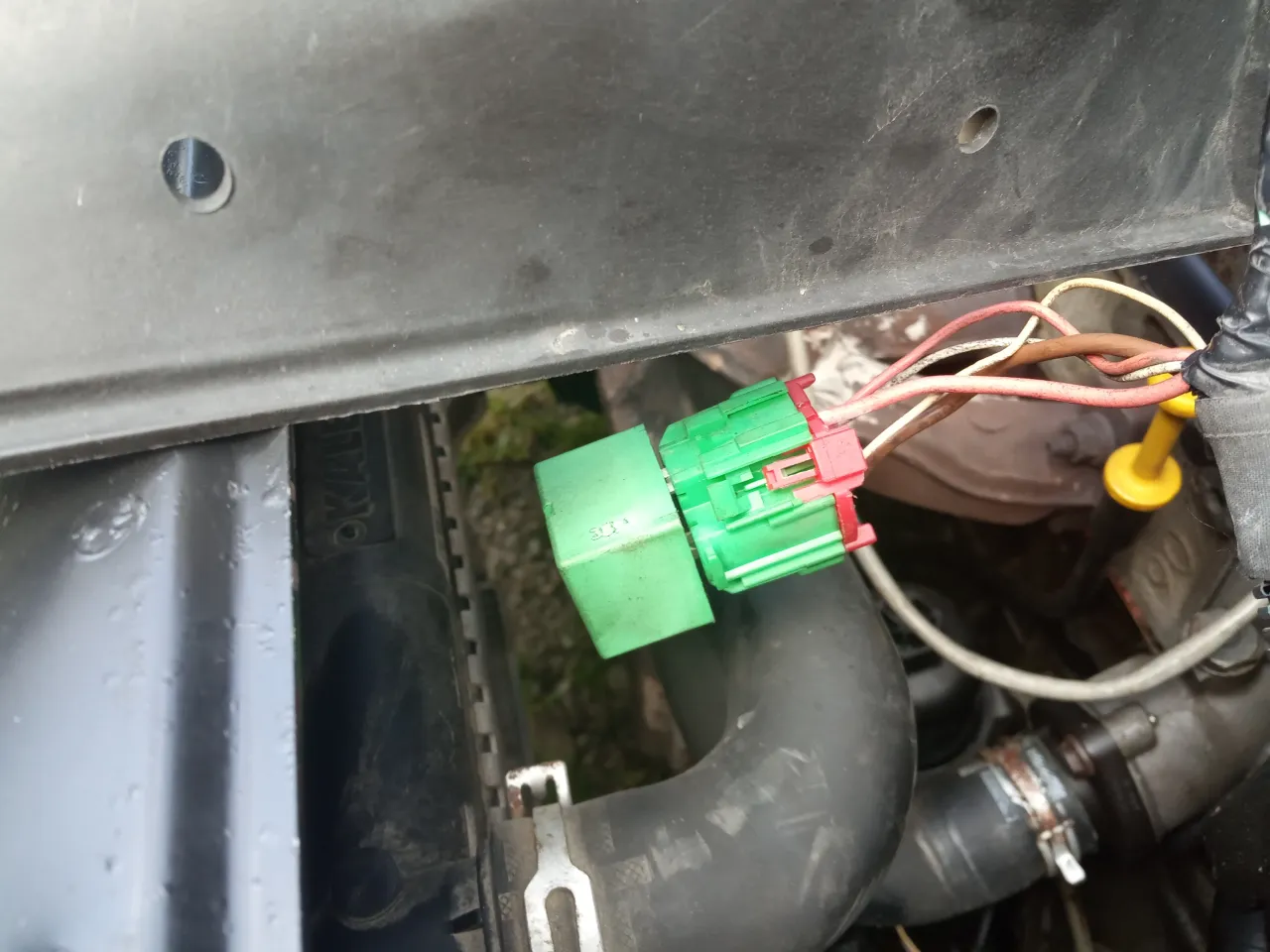

Krok 1: Lokalizacja i dostęp do wtyczki elektrycznej wentylatora

Pierwszym krokiem jest zlokalizowanie wentylatora chłodnicy. Zazwyczaj znajduje się on bezpośrednio za chłodnicą, a jego wtyczka elektryczna jest umieszczona na obudowie wentylatora lub w jego pobliżu. W niektórych samochodach dostęp do niej może być utrudniony i może wymagać demontażu osłon silnika, obudowy filtra powietrza lub innych elementów. Poświęć chwilę na dokładne rozeznanie się w układzie, aby nie uszkodzić innych komponentów. Pamiętaj, że wtyczka jest zazwyczaj dość solidna i dobrze zabezpieczona przed wilgocią.

Krok 2: Bezpieczne odpięcie złącza: na co zwrócić uwagę

Kiedy już zlokalizujesz wtyczkę, musisz ją bezpiecznie odpiąć. Większość wtyczek elektrycznych w samochodach jest wyposażona w zatrzaski lub blokady, które zapobiegają przypadkowemu rozłączeniu. Zazwyczaj należy nacisnąć lub przesunąć mały element blokujący, a następnie delikatnie pociągnąć wtyczkę. Nigdy nie szarp na siłę! Jeśli wtyczka stawia opór, poszukaj mechanizmu blokującego. Uszkodzenie wtyczki może skomplikować dalszą diagnostykę i naprawę.

Krok 3: Prawidłowe podłączenie do akumulatora: jak nie pomylić plusa z minusem

To kluczowy moment testu. Pamiętaj o prawidłowej biegunowości, aby nie uszkodzić wentylatora. Zazwyczaj w wentylatorach dwuprzewodowych (najprostszych) jeden przewód to plus (+), a drugi to masa (-). Jeśli nie jesteś pewien, który to który, możesz spróbować podłączyć w obie strony wentylator powinien kręcić się w tę samą stronę, niezależnie od biegunowości, ale dla bezpieczeństwa zawsze staraj się zachować prawidłowe połączenie, jeśli jest ono oznaczone. Oto jak to zrobić:

1. Podłącz przewód dodatni (+): Weź jeden z przewodów połączeniowych (najlepiej czerwony) i podłącz go do pinu wentylatora, który odpowiada za zasilanie dodatnie (+). Drugi koniec tego przewodu podłącz do dodatniego bieguna akumulatora.
2. Podłącz przewód ujemny (-): Drugi przewód połączeniowy (najlepiej czarny) podłącz do pinu wentylatora, który odpowiada za masę (-). Drugi koniec tego przewodu podłącz do ujemnego bieguna akumulatora lub do dobrze uziemionego punktu na karoserii samochodu.
3. Obserwuj reakcję: Po prawidłowym podłączeniu wentylator powinien natychmiast się uruchomić. Jeśli tak się stanie, oznacza to, że silnik wentylatora jest sprawny. Jeśli wentylator nie ruszy, jest uszkodzony.

Uwaga na różne typy wtyczek: jak postępować ze złączem 2-pinowym, a jak z 3-pinowym

Współczesne samochody mogą mieć wentylatory z różnymi typami wtyczek, co wpływa na sposób ich testowania. Najprostsze są wentylatory 2-pinowe, gdzie jeden pin to plus, a drugi to masa. Sprawa komplikuje się przy wentylatorach wielobiegowych, które mogą mieć 3, 4, a nawet więcej pinów. Zazwyczaj są to wentylatory dwubiegowe (wolny i szybki bieg).

• Wentylator 2-pinowy: Najprostszy w podłączeniu. Jeden pin to zasilanie (+), drugi to masa (-). Podłączasz bezpośrednio do akumulatora.
• Wentylator 3-pinowy lub 4-pinowy (dwubiegowy): W takim przypadku jeden pin to stała masa, a pozostałe to zasilanie dla różnych biegów (np. jeden pin dla wolnego biegu, drugi dla szybkiego). Może być też pin sterujący (PWM) w nowszych konstrukcjach. Aby sprawdzić oba biegi, musisz podłączyć masę, a następnie kolejno zasilać piny odpowiadające za poszczególne biegi. Zawsze upewnij się, które piny odpowiadają za zasilanie, a które za sygnały sterujące, aby uniknąć uszkodzeń. W przypadku wątpliwości, poszukaj schematu elektrycznego dla swojego modelu samochodu. Podłączenie zasilania do niewłaściwego pinu może nie dać żadnego efektu lub, w najgorszym wypadku, uszkodzić wewnętrzny sterownik wentylatora, jeśli takowy posiada.

Interpretacja wyników testu wentylatora i co dalej

Scenariusz A: Wentylator ruszył! Co to oznacza i gdzie dalej szukać problemu?

Gratulacje! Jeśli wentylator uruchomił się po podłączeniu "na krótko" do akumulatora, oznacza to, że jego silnik jest sprawny. To bardzo dobra wiadomość, ponieważ wymiana wentylatora jest zazwyczaj droższa i bardziej skomplikowana niż usunięcie problemu w układzie sterowania. W takim przypadku problem leży w jednym z poniższych elementów:

• Przepalony bezpiecznik: To najczęstsza i najłatwiejsza do usunięcia przyczyna.
• Uszkodzony przekaźnik: Przekaźnik odpowiada za załączanie wentylatora. Może się zaciąć lub spalić.
• Awaria czujnika temperatury płynu chłodniczego: Jeśli czujnik nie wysyła prawidłowego sygnału o temperaturze do sterownika silnika (ECU), wentylator nie zostanie uruchomiony.
• Przerwane okablowanie lub zaśniedziałe styki: Uszkodzenia przewodów lub korozja w złączach mogą blokować przepływ prądu.
• Problem ze sterownikiem silnika (ECU): To najmniej pożądana opcja, ale w rzadkich przypadkach uszkodzenie ECU może uniemożliwiać sterowanie wentylatorem.

W kolejnych sekcjach omówię, jak sprawdzić te elementy.

Scenariusz B: Wentylator ani drgnie. Diagnoza jest prosta: co teraz?

Jeśli wentylator nie zareagował na bezpośrednie podłączenie do akumulatora, diagnoza jest jednoznaczna: silnik wentylatora jest uszkodzony. Oznacza to, że jest spalony, ma zatarte łożyska, uszkodzone szczotki lub inną usterkę wewnętrzną. W takim przypadku jedynym rozwiązaniem jest wymiana całego wentylatora lub jego silnika (jeśli jest to możliwe i opłacalne). Nie ma sensu szukać problemu w bezpiecznikach czy przekaźnikach, ponieważ sam wentylator jest niesprawny. Z mojego doświadczenia wiem, że próby naprawy uszkodzonego silnika wentylatora rzadko są skuteczne i zazwyczaj lepiej jest zainwestować w nowy lub sprawny używany element.

Wentylator działa na krótko? Sprawdź te elementy!

Kontrola bezpieczników i przekaźników: najczęstszy winowajca i jak go zlokalizować

Gdy wentylator działa "na krótko", ale nie uruchamia się normalnie, bezpieczniki i przekaźniki są pierwszymi elementami, które należy sprawdzić. To niezwykle częste przyczyny awarii, a ich wymiana jest zazwyczaj prosta i niedroga. Bezpiecznik mógł się przepalić z powodu przeciążenia, a przekaźnik mógł się zaciąć lub spalić.

• Lokalizacja bezpieczników i przekaźników:
  • Skrzynka pod maską: Najczęściej bezpieczniki i przekaźniki odpowiedzialne za wentylator chłodnicy znajdują się w głównej skrzynce bezpieczników pod maską silnika.
  • Skrzynka w kabinie: Rzadziej, ale niektóre bezpieczniki mogą być umieszczone w skrzynce w kabinie pasażerskiej (np. pod deską rozdzielczą, w schowku lub po bokach deski).

Zawsze sprawdź instrukcję obsługi swojego samochodu znajdziesz tam dokładny schemat skrzynek bezpieczników i oznaczenia, który bezpiecznik lub przekaźnik odpowiada za wentylator chłodnicy. Wizualnie sprawdź bezpiecznik przepalony będzie miał przerwany drucik. Przekaźnik możesz spróbować zamienić z innym, identycznym przekaźnikiem (np. od klaksonu, jeśli wiesz, że działa), aby sprawdzić, czy to on jest przyczyną problemu.

Test czujnika temperatury płynu chłodzącego: czy to on wprowadza system w błąd?

Czujnik temperatury płynu chłodniczego to "oczy" systemu chłodzenia. To on informuje sterownik silnika (ECU) o aktualnej temperaturze płynu, a ECU na tej podstawie decyduje, kiedy włączyć wentylator. Jeśli czujnik jest uszkodzony, może wysyłać błędne dane lub nie wysyłać ich wcale, co skutkuje brakiem uruchomienia wentylatora. Typowe objawy awarii czujnika to nie tylko brak pracy wentylatora, ale także jego ciągła praca (nawet na zimnym silniku) lub błędne wskazania temperatury na desce rozdzielczej. Czujnik można sprawdzić multimetrem, mierząc jego oporność w różnych temperaturach (np. w gorącej wodzie), porównując wyniki z danymi producenta. Czasami wystarczy odpiąć wtyczkę czujnika w wielu autach spowoduje to uruchomienie wentylatora w trybie awaryjnym, co potwierdzi, że problem leży w czujniku lub jego okablowaniu.

Przegląd okablowania i wtyczek: w poszukiwaniu korozji i przetarć

Nawet jeśli wentylator, bezpiecznik i przekaźnik są sprawne, problem może tkwić w samym okablowaniu. Z czasem przewody mogą ulec przetarciu, izolacja może pęknąć, a styki we wtyczkach mogą zaśniedzieć lub skorodować, szczególnie w środowisku narażonym na wilgoć i sól drogową. Dokładnie sprawdź całą wiązkę przewodów prowadzącą do wentylatora, szukając widocznych uszkodzeń, przetarć, pęknięć izolacji. Zwróć szczególną uwagę na wtyczki rozłącz je i sprawdź, czy piny nie są zaśniedziałe lub wygięte. Czyste styki to podstawa dobrego połączenia elektrycznego. Możesz użyć sprayu do czyszczenia styków elektrycznych, aby poprawić przewodność.

Unikaj tych błędów podczas testowania wentylatora

Dlaczego nigdy nie wykonuje się testu na włączonym lub gorącym silniku?

To absolutnie kluczowa zasada bezpieczeństwa, której nie wolno ignorować. Testowanie wentylatora na włączonym lub gorącym silniku niesie ze sobą szereg poważnych zagrożeń:

• Ryzyko poparzeń: Gorący silnik, płyn chłodniczy pod ciśnieniem (który może prysnąć po przypadkowym rozszczelnieniu układu) oraz rozgrzane elementy układu wydechowego mogą spowodować bardzo poważne poparzenia.
• Obrażenia od ruchomych części: Wentylator może niespodziewanie uruchomić się z dużą siłą, nawet jeśli wydaje się, że jest wyłączony. Włożenie rąk lub narzędzi w jego obszar pracy może prowadzić do poważnych obrażeń, w tym utraty palców.
• Uszkodzenie układu elektrycznego: Praca z instalacją elektryczną pod napięciem (na włączonym silniku) zwiększa ryzyko przypadkowego zwarcia, które może uszkodzić bezpieczniki, przekaźniki, a nawet drogi sterownik silnika (ECU).

Zawsze pracuj na zimnym i wyłączonym silniku, z odłączonym akumulatorem. To minimalizuje ryzyko i chroni zarówno Ciebie, jak i samochód.

Przeczytaj również: Przegrzewa się? Sprawdź czujnik wentylatora chłodnicy sam!

Skutki pomylenia biegunów: co może się stać?

Pomylenie biegunów (podłączenie plusa do minusa i minusa do plusa) podczas testu wentylatora "na krótko" może mieć różne konsekwencje, w zależności od konstrukcji wentylatora:

• Brak działania: W wielu prostych wentylatorach prądu stałego, pomylenie biegunów po prostu spowoduje, że wentylator nie ruszy lub będzie kręcił się w przeciwną stronę (co w tym przypadku nie jest problemem, ale nie jest prawidłowe).
• Uszkodzenie silnika wentylatora: W nowszych, bardziej zaawansowanych wentylatorach, które mogą zawierać wbudowaną elektronikę sterującą, pomylenie biegunów może doprowadzić do uszkodzenia tej elektroniki lub nawet spalenia silnika wentylatora.
• Przepalenie bezpiecznika: Jeśli wentylator ma wewnętrzne zabezpieczenia, pomylenie biegunów może spowodować przepalenie bezpiecznika w samochodzie (jeśli akumulator jest podłączony) lub w samym wentylatorze, chroniąc go przed poważniejszym uszkodzeniem.

Zawsze staraj się przestrzegać prawidłowej biegunowości, a w przypadku wątpliwości, sprawdź schemat lub oznaczenia na wtyczce. Lepiej dmuchać na zimne, niż później ponosić koszty naprawy.

Samodzielna diagnoza czy wizyta u mechanika?

Test "na krótko" to doskonałe narzędzie do wstępnej diagnozy, które pozwala na szybkie i skuteczne ustalenie, czy problem leży w samym wentylatorze, czy w układzie sterowania. Jeśli wentylator nie ruszył, masz jasną odpowiedź: wentylator do wymiany. Jeśli ruszył, to świetnie możesz kontynuować samodzielne poszukiwania, sprawdzając bezpieczniki, przekaźniki i czujnik temperatury. Wiele z tych usterek jest stosunkowo łatwych do usunięcia w warunkach domowych. Jednakże, jeśli napotkasz trudności z dostępem do elementów, nie jesteś pewien co do poprawności odczytów z multimetru, masz do czynienia z wentylatorem wielobiegowym o skomplikowanej wtyczce, lub podejrzewasz problem ze sterownikiem silnika (ECU), zdecydowanie zalecam wizytę u profesjonalnego mechanika. Specjalista dysponuje odpowiednim sprzętem diagnostycznym i doświadczeniem, które pozwolą na szybkie i bezpieczne rozwiązanie nawet najbardziej złożonych problemów z układem chłodzenia.
