W elektryce szr to skrót od samoczynnego załączania rezerwy, czyli automatyki, która przejmuje zasilanie po zaniku lub pogorszeniu parametrów sieci. To rozwiązanie ma sens wszędzie tam, gdzie przerwa w energii oznacza koszt, ryzyko albo zwykły chaos organizacyjny: w warsztacie, myjni, serwerowni, obiekcie handlowym czy przy ładowaniu pojazdów elektrycznych. Poniżej wyjaśniam, jak działa taki układ, czym różni się od UPS-a i na co zwrócić uwagę przy doborze oraz odbiorze instalacji.
Najważniejsze informacje o układzie rezerwy w instalacji elektrycznej
- SZR automatycznie przełącza odbiory z zasilania podstawowego na rezerwowe po zaniku napięcia albo spadku jakości sieci.
- W obiektach krytycznych to element bezpieczeństwa i ciągłości pracy, a nie tylko wygodny dodatek.
- Najczęściej spotkasz konfiguracje sieć-sieć oraz sieć-agregat, a czas przełączenia zależy od źródła rezerwy i logiki sterowania.
- To nie to samo co UPS: SZR przełącza źródło, a UPS podtrzymuje zasilanie bezprzerwowo przez ograniczony czas.
- Przy doborze liczą się prądy rozruchowe, blokady, selektywność zabezpieczeń, możliwość ręcznego obejścia i sensowny serwis.
Jak działa automatyczne przełączanie rezerwy
W praktyce cały mechanizm jest prostszy, niż sugeruje techniczna nazwa. Sterownik cały czas obserwuje parametry zasilania podstawowego, a w wielu rozwiązaniach także rezerwowego: napięcie, kolejność faz, asymetrię i częstotliwość. Gdy wykryje awarię albo wyraźne pogorszenie jakości energii, uruchamia zaprogramowaną sekwencję przełączenia.
- Monitoring stanu sieci - automatyka sprawdza, czy źródło podstawowe pracuje stabilnie.
- Wykrycie nieprawidłowości - zanik fazy, spadek napięcia, zła kolejność faz albo inna odchyłka uruchamia logikę awaryjną.
- Zwłoka czasowa - krótki czas opóźnienia eliminuje fałszywe zadziałania przy chwilowych zakłóceniach.
- Odłączenie źródła podstawowego - najpierw trzeba bezpiecznie rozłączyć tor, który stracił parametry.
- Załączenie rezerwy - obciążenie trafia na źródło zapasowe, na przykład drugą linię albo agregat.
- Powrót do normalnej pracy - po ustabilizowaniu parametrów może nastąpić samoczynny powrót do zasilania podstawowego, jeśli tak przewidziano w projekcie.

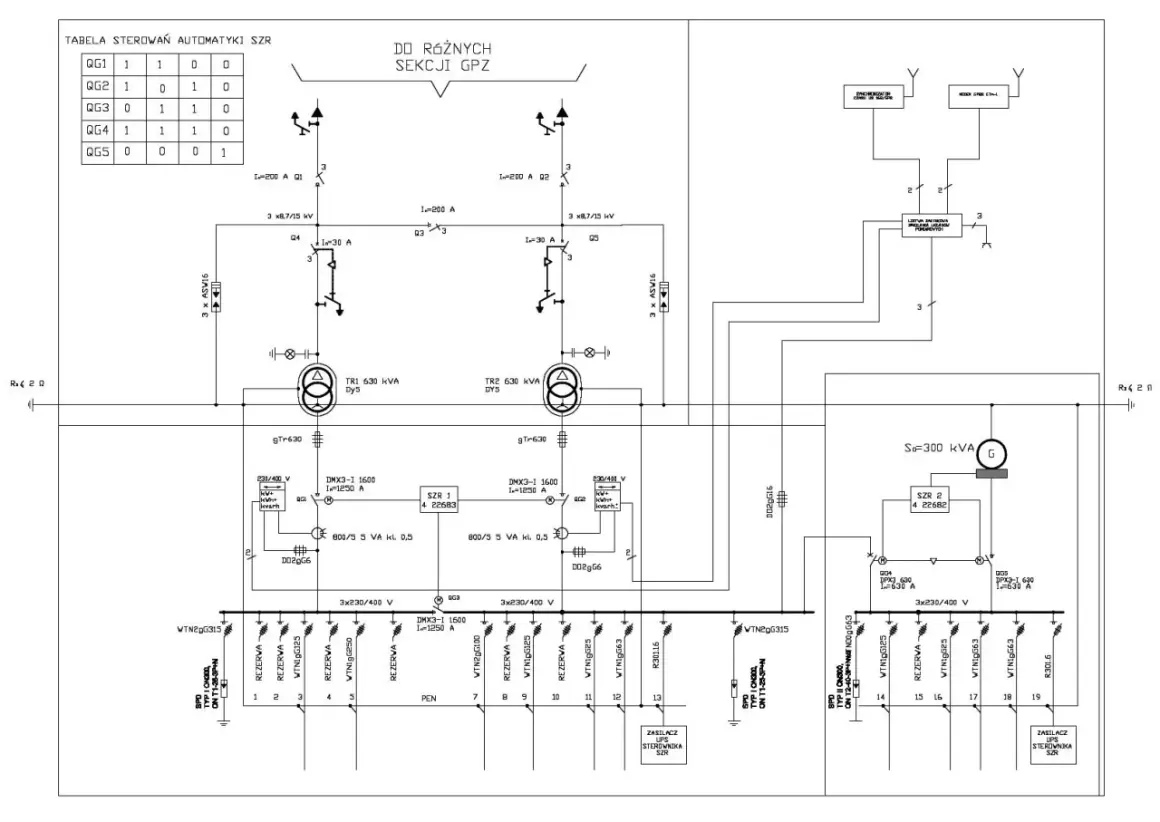

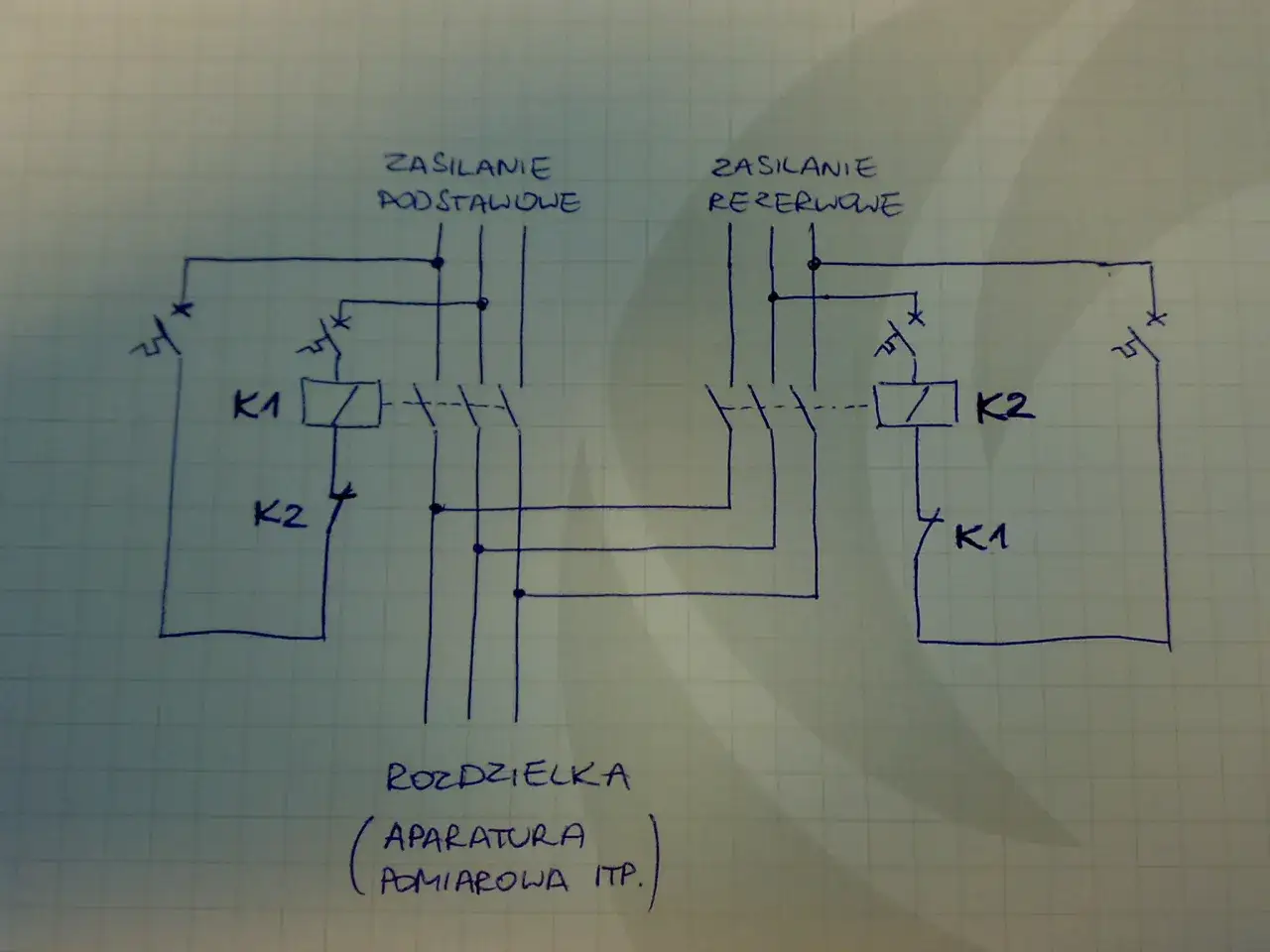

Najważniejsze jest tu jedno: dwa źródła nie mogą być połączone „na skróty”. Bez blokad mechanicznych i elektrycznych łatwo doprowadzić do niebezpiecznego zwarcia lub podania energii w niekontrolowany sposób. Z tego powodu dobrze zaprojektowana automatyka przełącza źródła sekwencyjnie, a nie „na siłę”.
W źródle rezerwowym opartym na agregacie dochodzi jeszcze jeden etap - rozruch i stabilizacja. Dlatego w takich układach przerwa bywa dłuższa niż w przełączeniu między dwiema sieciami. To prowadzi nas do pytania, gdzie taki system naprawdę ma sens, a gdzie będzie tylko kosztem bez realnej wartości.
Gdzie taki układ jest naprawdę potrzebny
W polskich warunkach znaczenie ma nie tylko wygoda, ale też bezpieczeństwo i ciągłość działania. Przepisy budowlane wskazują sytuacje, w których zanik napięcia może zagrażać życiu, zdrowiu, środowisku albo powodować duże straty materialne - wtedy zasilanie z dwóch niezależnych, samoczynnie załączających się źródeł nie jest fanaberią, tylko elementem projektu. W praktyce widzę to przede wszystkim w obiektach, gdzie przerwa w pracy jednej instalacji zatrzymuje całą resztę.
| Obiekt | Dlaczego SZR ma sens | Na co uważać |
|---|---|---|
| Warsztat samochodowy | Przestój blokuje podnośniki, oświetlenie, sprężarki i wentylację | Trzeba uwzględnić prądy rozruchowe urządzeń i nie zasilać całego obiektu bez selekcji odbiorów |
| Myjnia lub detailing | Pompy, układy dozowania i sterowanie nie powinny gaść w połowie cyklu | Warto przewidzieć bezpieczne zatrzymanie procesu po przełączeniu |
| Stacja ładowania EV | Użytkownik oczekuje ciągłości usługi i stabilnych parametrów zasilania | Nie każdy punkt ładowania trzeba przełączać automatycznie, czasem wystarczy wybrana grupa obwodów |
| Serwerownia lub zaplecze IT | Utrata zasilania oznacza ryzyko utraty danych i usług | SZR zwykle współpracuje tu z UPS-em, a nie zastępuje go |
| Obiekt handlowy, biurowy lub medyczny | Oświetlenie, systemy bezpieczeństwa i kluczowe urządzenia muszą działać bez chaosu | Trzeba jasno rozdzielić odbiory krytyczne od reszty instalacji |
Jeśli mam wskazać najczęstszy błąd inwestorów, to jest nim próba objęcia automatycznym przełączeniem „wszystkiego, co się da”. To rzadko jest potrzebne i często tylko podnosi koszt. Dużo rozsądniejszy jest podział na obwody krytyczne i niekrytyczne, bo właśnie to daje sens ekonomiczny i techniczny. Z tego miejsca naturalnie przechodzimy do porównania z innymi sposobami zabezpieczenia zasilania.
SZR, UPS i ręczne przełączenie to różne poziomy ochrony
To pytanie pada niemal zawsze: czy automatyka rezerwy nie załatwia tego samego, co UPS? Nie, bo oba rozwiązania rozwiązują inny problem. SZR przełącza źródło zasilania, a UPS utrzymuje napięcie bez przerwy przez czas podtrzymania swoich baterii. W praktyce bardzo często te systemy współpracują, zamiast się wykluczać.
| Rozwiązanie | Co robi | Największa zaleta | Ograniczenie |
|---|---|---|---|
| SZR | Automatycznie przełącza odbiory na źródło rezerwowe | Dobra ochrona dla większych obciążeń i całych sekcji instalacji | Przerwa zależy od konfiguracji i źródła rezerwowego |
| UPS | Podtrzymuje zasilanie bezprzerwowo lub prawie bezprzerwowo | Chroni elektronikę, sterowanie i systemy IT | Ograniczony czas pracy i wyższy koszt przy dużych mocach |
| Ręczne przełączenie | Operator sam wybiera źródło zasilania | Najprostsze i zwykle najtańsze | Zależy od obecności człowieka i jego reakcji |
W praktyce najrozsądniejszy układ bywa hybrydowy: UPS podtrzymuje krytyczną elektronikę przez kilka minut, a SZR przejmuje większe obciążenia i uruchamia agregat albo drugie źródło. Taki układ daje czas na spokojne przełączenie, bez utraty danych i bez wywracania pracy obiektu do góry nogami. Żeby to działało, trzeba jednak dobrze rozumieć samą konstrukcję systemu.
Z czego składa się system i jakie są jego warianty
W uproszczeniu SZR składa się z „mózgu”, czyli sterownika, oraz „mięśni”, czyli aparatury łączeniowej. To właśnie sterownik decyduje, kiedy przełączyć zasilanie, a styczniki lub wyłączniki mocy wykonują fizyczne rozłączenie i załączenie torów. Do tego dochodzi pomiar napięć, blokady, sygnalizacja i często osobne wyjście do startu agregatu.
Najczęściej spotykane elementy
- Sterownik SZR - analizuje parametry sieci i uruchamia logikę przełączenia.
- Styczniki lub wyłączniki mocy - faktycznie przełączają obciążenie między źródłami.
- Blokady mechaniczne i elektryczne - pilnują, żeby źródła nie połączyły się w sposób niebezpieczny.
- Moduły pomiarowe - kontrolują napięcie, częstotliwość, asymetrię i kolejność faz.
- Zasilanie pomocnicze - utrzymuje pracę automatyki nawet przy problemach na torze głównym.
- Sygnalizacja i transmisja alarmów - informują obsługę o awarii, pracy na rezerwie i powrocie na źródło podstawowe.
Przeczytaj również: Jak sprawdzić alternator w aucie? Diagnoza i pomiary multimetrem.
Najpopularniejsze konfiguracje
| Konfiguracja | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Sieć-sieć | Gdy obiekt ma dwa niezależne przyłącza lub dwa niezależne tory zasilania | Nie rozwiązuje problemu długiej przerwy przy całkowitym zaniku obu źródeł |
| Sieć-agregat | Gdy rezerwą jest generator i trzeba utrzymać pracę przez dłuższy czas | Wymaga rozruchu i stabilizacji agregatu, więc przełączenie nie jest natychmiastowe |
| Układ z samopowrotem | Gdy po powrocie prawidłowych parametrów chcesz automatycznie wrócić na źródło podstawowe | Nie wszędzie jest to pożądane, bo czasem bezpieczniej poczekać na ręczną decyzję obsługi |
W większych instalacjach spotyka się też rezerwę utajoną, czyli taki układ, w którym jedno źródło nie pracuje na pełnym obciążeniu i może przejąć całość po przełączeniu. To rozwiązanie ma sens tylko wtedy, gdy bilans mocy został policzony uczciwie, a nie „na oko”. I właśnie od tego zaczyna się dobry dobór systemu.
Jak dobrać układ do obiektu
Jeśli miałbym streścić cały dobór w jednym zdaniu, powiedziałbym tak: najpierw liczysz odbiory, potem sprawdzasz źródło rezerwowe, a dopiero na końcu wybierasz aparaturę. Inne podejście zwykle kończy się przewymiarowaniem albo instalacją, która działa tylko na papierze. W praktyce zawsze zadaję te same pytania.
- Jakie odbiory naprawdę muszą pracować? - nie wszystko musi być na rezerwie, często wystarczy wydzielona sekcja krytyczna.
- Jakie są prądy rozruchowe? - sprężarki, pompy, wentylatory, bramy i część urządzeń warsztatowych potrafią chwilowo pobrać dużo więcej niż wynika z tabliczki znamionowej.
- Jaki czas przerwy jest dopuszczalny? - dla części elektroniki liczą się milisekundy, dla napędu czy oświetlenia technicznego wystarczą sekundy.
- Czy źródło rezerwowe jest wystarczająco niezależne? - dwa tory zasilania mają sens tylko wtedy, gdy nie kończą się w tym samym punkcie awarii.
- Czy potrzebny jest powrót automatyczny? - czasem tak, ale w obiektach newralgicznych lepiej zostawić decyzję operatorowi.
- Czy układ ma mieć obejście serwisowe? - bez trybu ręcznego i możliwości bezpiecznego wyłączenia serwisu później pojawiają się kłopoty.
- Czy planowana jest rozbudowa? - jeśli dziś montujesz ładowarki EV albo nową linię urządzeń, za rok obciążenie może wyglądać już inaczej.
Najbardziej praktyczna rada, jaką mogę tu dać, brzmi: zostaw zapas, ale nie kupuj „na ślepo” większej szafy tylko dlatego, że tak wygląda bezpieczniej. Zapas ma być policzony, a nie życzeniowy. Kiedy ten etap jest dopięty, pojawia się bardzo konkretne pytanie o pieniądze.
Ile kosztuje i od czego zależy cena
Koszt układu zależy głównie od mocy, typu źródła rezerwowego i tego, czy automatyka ma obsługiwać tylko jeden obwód, czy całą sekcję rozdzielnicy. Dla małego obiektu prosty układ sieć-sieć to zwykle kilka tysięcy złotych. Gdy dochodzi agregat, większa obudowa, lepsza aparatura łączeniowa, monitoring i uruchomienie, budżet najczęściej rośnie do kilkunastu tysięcy złotych. W większych instalacjach przemysłowych, z rozbudowaną rozdzielnicą i dodatkowymi funkcjami, mówimy już o kilkudziesięciu tysiącach złotych i więcej.
| Co podnosi koszt | Dlaczego to ważne |
|---|---|
| Moc i liczba odbiorów | Większe obciążenie oznacza droższą aparaturę i grubsze tory prądowe |
| Typ przełączania | Sieć-agregat i układy z samopowrotem są bardziej złożone niż prosta rezerwa sieciowa |
| Obudowa i montaż | Szafa, szyny, okablowanie i miejsce zabudowy mocno wpływają na wycenę |
| Projekt, uruchomienie i pomiary | Bez poprawnego nastawienia i testu pod obciążeniem układ może działać tylko pozornie |
| Monitoring i integracja | Podgląd pracy, alarmy i integracja z BMS zwiększają komfort, ale też koszt |
Warto uczciwie powiedzieć, że w cenie nie mieści się zwykle sam agregat o dużej mocy ani przebudowa całej infrastruktury. Dlatego oferty trzeba porównywać nie po nagłówku, ale po zakresie: co obejmuje projekt, jakie są nastawy, czy jest obejście serwisowe i czy wykonawca bierze odpowiedzialność za rozruch. To właśnie prowadzi do najczęstszych błędów, które widzę w praktyce.
Jakie błędy najczęściej psują działanie rezerwy
Najsłabsze układy nie przegrywają dlatego, że „automatyka była zła”, tylko dlatego, że ktoś źle zdefiniował warunki pracy. Najczęściej problem zaczyna się już na etapie projektu, a potem wraca podczas awarii, kiedy nie ma czasu na poprawki. W praktyce zwracam uwagę na kilka typowych potknięć.
- Mylenie SZR z UPS-em - automatyka przełącza źródło, ale nie podtrzyma bez przerwy krytycznej elektroniki, jeśli nie ma osobnego zasilania buforowego.
- Brak testu pod obciążeniem - układ „na sucho” potrafi wyglądać dobrze, a przy realnym poborze zaczyna się gubić.
- Zbyt mała rezerwa mocy - szczególnie przy silnikach, sprężarkach i agregatach rozruch bywa bardziej wymagający niż praca ustalona.
- Brak blokad lub nieczytelny schemat - to prosta droga do niebezpiecznych stanów przejściowych i błędów obsługi.
- Źle ustawione czasy - zbyt krótka zwłoka daje fałszywe zadziałania, a zbyt długa opóźnia powrót do pracy.
- Pomijanie torów pomocniczych - sama moc główna to nie wszystko, bo sterowanie, sygnalizacja i wentylacja też muszą mieć zapewnione zasilanie.
- Brak procedury serwisowej - jeśli nikt nie wie, jak sprawdzić i obejść układ, naprawa w kryzysie zajmie za dużo czasu.
Najgorszy scenariusz, jaki można sobie wyobrazić, to układ przełączający, który działa tylko wtedy, gdy w rozdzielnicy nic się nie dzieje. Dobra automatyka ma przejść test w realnych warunkach i nadal zachować przewidywalność. Dlatego na końcu patrzę już nie na sam montaż, ale na to, co zostaje po odbiorze i pierwszych miesiącach pracy.
Co sprawdzić przed odbiorem, żeby rezerwa nie zawiodła
Jeśli masz odebrać taki układ, nie ograniczaj się do krótkiego „działa albo nie działa”. Z punktu widzenia eksploatacji znacznie ważniejsze jest to, czy instalacja zachowa się przewidywalnie podczas rzeczywistego zaniku napięcia, powrotu zasilania i prac serwisowych. W praktyce proszę o kilka rzeczy zawsze.
- Schemat jednokreskowy i opis logiki pracy - musisz wiedzieć, co dokładnie jest przełączane i w jakiej kolejności.
- Nastawy czasowe - warto mieć zapisane opóźnienia zadziałania, powrotu i ewentualnego startu agregatu.
- Próbę przełączenia pod obciążeniem - test w warunkach zbliżonych do rzeczywistych mówi więcej niż suchy rozruch na stole.
- Sygnalizację stanów i alarmów - obsługa musi od razu widzieć, czy pracuje źródło podstawowe, rezerwa, czy pojawił się błąd.
- Tryb ręczny i obejście serwisowe - bez tego każda konserwacja staje się ryzykowna i niepotrzebnie długa.
- Protokół pomiarów i prób - to dokument, do którego wraca się przy awarii, modernizacji albo rozszerzeniu instalacji.
