W układach elektronicznych stabilne napięcie bywa ważniejsze niż sama moc. Dioda Zenera pozwala w prosty sposób ograniczyć wzrost napięcia, ale działa dobrze tylko wtedy, gdy rozumie się jej prąd pracy, moc strat i ograniczenia. W tym tekście pokazuję, jak działa ten element, jak go dobrać, gdzie sprawdza się w elektronice samochodowej i kiedy lepiej sięgnąć po inne rozwiązanie.
Stabilizacja napięcia ma sens tylko przy właściwym prądzie, mocy i zastosowaniu
- Element pracuje w polaryzacji zaporowej i utrzymuje napięcie w przybliżeniu stałe tylko w określonym zakresie prądu.
- Bez rezystora szeregowego układ jest zwykle niepoprawny, bo dioda nie ograniczy prądu sama z siebie.
- Najczęściej liczą się trzy parametry: napięcie nominalne, moc strat i tolerancja.
- W prostych układach może pełnić rolę ogranicznika lub lokalnego stabilizatora, ale do dużych skoków napięcia lepszy bywa TVS.
- W motoryzacji szczególnie ważne są zapas mocy, odporność termiczna i właściwy typ zabezpieczenia.

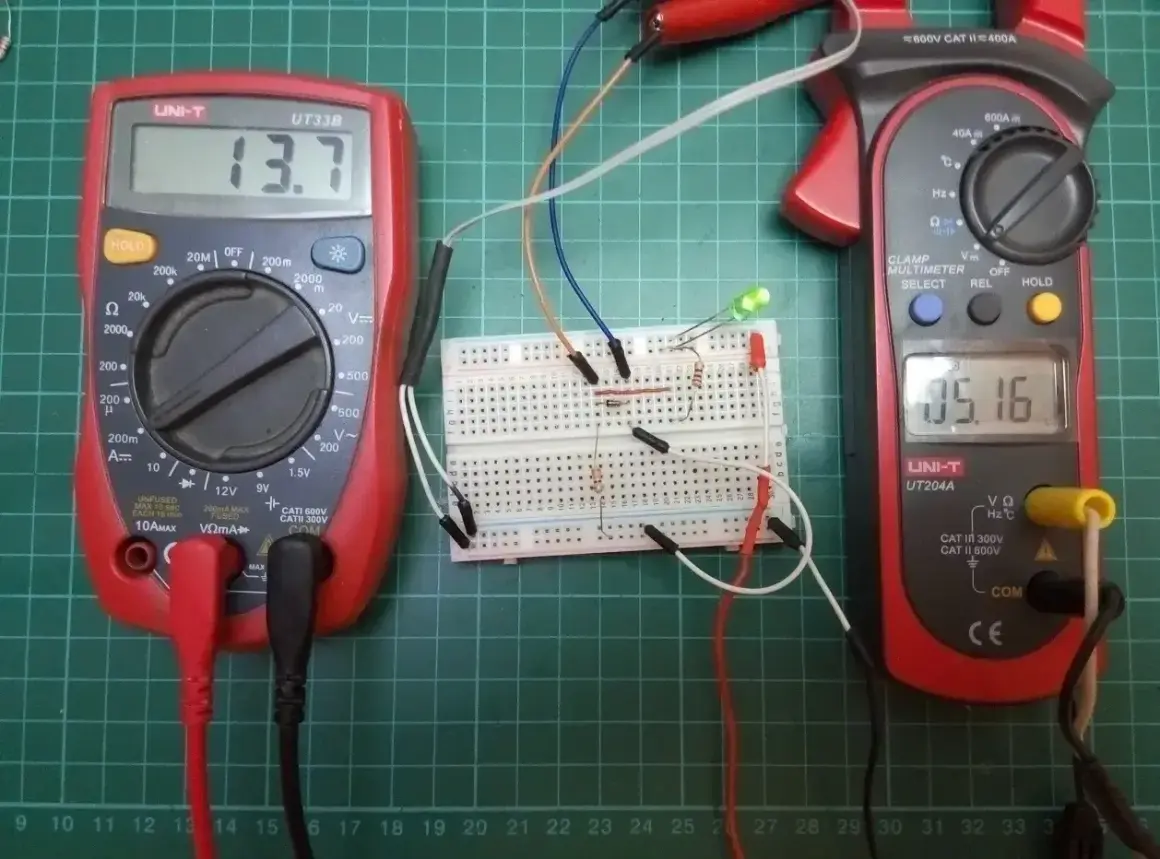

Jak działa stabilizacja bocznikowa
W najprostszej wersji ten element pracuje równolegle do obciążenia, a w szereg z zasilaniem dodaje się rezystor. Gdy napięcie na diodzie osiąga wartość przebicia, zaczyna ona przewodzić w kierunku zaporowym i „ściąga” nadmiar energii do masy. Dzięki temu napięcie na obciążeniu nie rośnie już swobodnie, tylko utrzymuje się w pobliżu wartości nominalnej.
To jednak nie jest idealny stabilizator. Napięcie zależy od prądu, a więc od tego, jak mocno obciążony jest układ i jaki zapas daje rezystor szeregowy. Przy zbyt małym prądzie napięcie zaczyna pływać, a przy zbyt dużym rośnie moc strat. W praktyce większość małosygnałowych elementów ma sensowną charakterystykę dopiero przy prądach rzędu miliamperów, a w zakresie mikroamperów napięcie może wyraźnie dryfować.
Warto też rozróżnić przebicie Zenera i lawinowe. Dla użytkownika liczy się przede wszystkim to, że układ wciąż „trzyma” napięcie wsteczne, ale nie robi tego bez kosztów. Z tego powodu traktuję ten element jako prosty, tani i użyteczny kompromis, a nie jako precyzyjne źródło napięcia. Kiedy ten mechanizm jest już jasny, można bez zgadywania policzyć rezystor i sprawdzić moc strat.
Jak dobrać napięcie i rezystor bez zgadywania
Ja zaczynam od odpowiedzi na trzy pytania: jakie jest maksymalne napięcie wejściowe, jakie napięcie chcę uzyskać i jaki prąd ma płynąć przez sam element. Z tego wynika prosty wzór: R = (Vin(max) - Vz) / Iz. Potem sprawdzam jeszcze moc rezystora i samej diody, bo to właśnie termika najczęściej zabija projekt, który „na papierze” wygląda dobrze.
Do pierwszego przybliżenia przydatne są też dwa wzory pomocnicze: PR = (Vin(max) - Vz) × Iz oraz PD = Vz × Iz. W praktyce nie projektuję jednak dokładnie na granicy. Zostawiam zapas, zwykle co najmniej 2x względem obliczonej mocy, bo temperatura otoczenia, tolerancja elementu i zmiana obciążenia potrafią szybko zmienić wynik.
| Przykład | Założenia | Wynik praktyczny |
|---|---|---|
| Układ 5,1 V | Vin(max) = 12 V, Iz = 10 mA | R = 690 Ω, więc sensowny będzie 680 Ω; moc rezystora około 0,069 W, dlatego biorę minimum 0,25 W |
| Układ 8,2 V | Vin(max) = 14,4 V, Iz = 5 mA | R = 1,24 kΩ, więc wybór 1,2 kΩ jest naturalny; moc rezystora około 0,031 W |
| Układ 12 V | Vin(max) = 24 V, Iz = 5 mA | R = 2,4 kΩ; w instalacjach wyższego napięcia trzeba szczególnie pilnować mocy i temperatury |
Jeśli napięcie ma być bardziej „referencyjne” niż ochronne, często wybiera się okolice 5,1 V lub 5,6 V. Przy napięciach około 8,2 V charakterystyka bywa też korzystna przy małych prądach, co jest przydatne w układach energooszczędnych. Z kolei przy innych wartościach, na przykład 3,3 V albo 12 V, częściej chodzi już o ograniczanie i klamrowanie niż o precyzyjną referencję. Ten wybór warto dopasować do realnego celu, bo od niego zależy cały dalszy projekt.
Gdzie ma sens w aucie, a gdzie lepiej wybrać coś innego
W elektronice samochodowej ten element bywa bardzo użyteczny, ale tylko w odpowiednich miejscach. Dobrze sprawdza się przy prostych ogranicznikach napięcia dla wejść mikrokontrolera, przy zabezpieczaniu linii pomiarowych, przy klamrowaniu sygnałów z czujników albo przy lokalnej stabilizacji niskoprądowych obwodów LED. W takich zastosowaniach liczy się prostota, mały koszt i niewielka liczba elementów.
Nie traktowałbym go natomiast jako głównej ochrony całej instalacji przed przepięciami. Samochód generuje krótkie impulsy, zakłócenia od cewek, przekaźników i alternatora, a tu zwykły element bocznikowy szybko dochodzi do granicy mocy. W takich miejscach TVS wygrywa odpornością na energię impulsu, a klasyczny stabilizator liniowy albo przetwornica buck lepiej nadają się wtedy, gdy potrzebujesz stałego napięcia dla większego prądu. To ważna różnica, bo wiele osób próbuje jednym małym elementem rozwiązać dwa zupełnie różne problemy.
W praktyce w aucie patrzę na jedną rzecz szczególnie uważnie: czy układ ma stabilizować napięcie w spoczynku, czy chronić przed skokiem. Jeśli chodzi o ochronę, stawiam na TVS. Jeśli chodzi o prostą referencję dla małego obciążenia, Zener nadal ma sens. Od tego rozróżnienia zależy, czy projekt będzie działał stabilnie przez lata, czy tylko na stole testowym, dlatego warto od razu sprawdzić najczęstsze błędy doboru.
Najczęstsze błędy, które psują efekt
- Brak rezystora szeregowego. To najprostszy sposób, żeby doprowadzić do nadmiernego prądu i przegrzania elementu.
- Dobór „na styk” bez zapasu mocy. W dokumentacji wszystko wygląda dobrze, ale po nagrzaniu układ przestaje mieć margines.
- Oczekiwanie stabilności przy zbyt małym prądzie. W zakresie mikroamperów napięcie potrafi wyraźnie driftować.
- Mylenie stabilizacji z ochroną przed impulsami. To nie jest ten sam problem i nie wymaga tego samego komponentu.
- Ignorowanie tolerancji. Wersja ±5% bywa w zupełności wystarczająca, ale jeśli potrzebujesz dokładniejszego punktu odniesienia, lepiej od razu szukać wersji ±2% albo innej klasy elementu.
- Pomijanie temperatury. W elektronice samochodowej zmiana temperatury otoczenia bywa większym problemem niż sama wartość nominalna napięcia.
Jeśli ktoś popełnia któryś z tych błędów, zwykle winny nie jest sam element, tylko założenia projektu. Właśnie dlatego porównuję go zawsze z alternatywami, zanim zdecyduję, czy w ogóle ma sens.
Zener, stabilizator liniowy czy TVS
To porównanie dobrze porządkuje wybór. W prostych projektach granica między tymi rozwiązaniami bywa cienka, ale ich rola jest inna. Jedno jest do lokalnej stabilizacji, drugie do ochrony, a trzecie do wygodnego utrzymania napięcia pod obciążeniem. Gdy trzymam się tej logiki, błędów jest dużo mniej.
| Rozwiązanie | Najlepsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Element Zenera | Prosta stabilizacja bocznikowa i ograniczanie napięcia przy małym prądzie | Tani, prosty, mało miejsca na płytce | Słaba sprawność przy większym prądzie, zależność od prądu i temperatury |
| Stabilizator liniowy | Stałe napięcie dla obciążenia o umiarkowanym prądzie | Łatwy w użyciu, zwykle lepsza przewidywalność | Straty mocy, wymaga zapasu napięcia wejściowego |
| TVS | Ochrona przed przepięciami i impulsami | Bardzo szybka reakcja, dobra odporność impulsowa | Nie służy do ciągłej stabilizacji napięcia |
Jeśli obciążenie rośnie do dziesiątek albo setek miliamperów, zwykle nie brnę już w bocznikowy układ z Zenerem. Wtedy sensowniejsza bywa przetwornica buck, bo oszczędza energię i mniej grzeje płytkę. Ten wybór jest szczególnie ważny w motoryzacji, gdzie każda niepotrzebnie wydzielona watogodzina zamienia się w temperaturę, a temperatura skraca życie elektroniki. To właśnie dlatego przy zakupie konkretnego modelu patrzę nie tylko na napięcie, ale i na moc, tolerancję oraz obudowę.
Na co patrzeć przy zakupie konkretnego modelu
Przy wyborze konkretnej sztuki nie patrzę tylko na jedną liczbę z nazwy. Interesuje mnie cały zestaw parametrów, bo to on pokazuje, czy element nada się do Twojego układu, czy tylko wygląda dobrze w katalogu. Najważniejsze są: napięcie nominalne, tolerancja, moc strat, prąd testowy, dynamiczna impedancja i obudowa.
| Parametr | Dlaczego jest ważny | Co sprawdzam w praktyce |
|---|---|---|
| Napięcie nominalne | Określa poziom ograniczania lub odniesienia | Czy pasuje do realnego zasilania i obciążenia |
| Tolerancja | Pokazuje, jak bardzo wartość może się różnić od nominalnej | Typowo ±5%, lepsze serie ±2% |
| Moc strat | Decyduje o tym, ile ciepła element zniesie bezpiecznie | Czy jest margines dla temperatury otoczenia i pracy ciągłej |
| Prąd testowy | To przy nim producent podaje charakterystyczne napięcie | Czy mój projekt pracuje w podobnym zakresie prądu |
| Dynamiczna impedancja | Mówi, jak bardzo napięcie zmienia się wraz z prądem | Im niższa, tym bliżej ideału stabilizacji |
| Obudowa | Wpływa na montaż i odprowadzanie ciepła | SOT-23, SC-70, DO-41, zależnie od mocy i miejsca na PCB |
| Klasa automotive | Istotna w elektronice pojazdowej | Wybieram wersje przeznaczone do środowiska motoryzacyjnego, jeśli układ pracuje w aucie |
Jest jeszcze jedna rzecz, o której początkujący często zapominają: nominalne napięcie to nie to samo co precyzyjny wzorzec. Jeśli potrzebujesz stabilności lepszej niż kilka procent albo pracy przy bardzo małym poborze prądu, często lepszym wyborem będzie układ odniesienia napięcia. Ten element nadal pozostaje użyteczny, ale trzeba go stosować do właściwej roli.
Kiedy ten element naprawdę pomaga, a kiedy lepiej wybrać coś innego
Najlepszy sposób myślenia o tym elemencie jest prosty: to sprytne i tanie narzędzie do lokalnego ograniczania lub referencji napięcia, ale nie uniwersalne lekarstwo na każdy problem z zasilaniem. Działa najlepiej tam, gdzie prądy są niewielkie, a oczekiwania dotyczące dokładności są rozsądne. Gdy wymagania rosną, trzeba przejść na stabilizator liniowy, TVS albo przetwornicę impulsową.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: najpierw rozróżnij, czy chcesz stabilizować napięcie, czy tylko je klamrować, a dopiero potem wybieraj konkretny model i rezystor. To właśnie ten porządek myślenia najczęściej decyduje o tym, czy układ będzie działał przewidywalnie w samochodzie, czy zacznie się grzać i dryfować już po pierwszych testach. W projektach elektronicznych takie proste decyzje zwykle oszczędzają najwięcej czasu.
