To niewielki, ale krytyczny element silnika szczotkowego, od którego zależą start, płynność obrotów i sposób, w jaki prąd trafia do wirnika. W praktyce pokazuję tu, jak działa ten układ, gdzie spotkasz go w motoryzacji, po czym poznasz zużycie i kiedy naprawa ma jeszcze sens, a kiedy lepiej od razu myśleć o wymianie.
Najważniejsze fakty o pracy silnika szczotkowego
- W silnikach z wirnikiem szczotki współpracują z miedzianymi segmentami, aby przełączać zasilanie cewek w odpowiednim momencie.
- W samochodzie taki układ najczęściej trafia się w rozruszniku i w prostszych napędach pomocniczych.
- Niewielkie iskrzenie bywa normalne, ale mocny łuk, zapach spalenizny i spadek mocy zwykle oznaczają problem.
- Uszkodzenia często zaczynają się od szczotek, zabrudzeń albo luzów łożysk, a nie od samej elektroniki sterującej.
- Delikatne zużycie da się czasem opanować czyszczeniem i serwisem, ale głębokie rowki i przypalenia zwykle skracają drogę do wymiany.
Jak działa komutator w silniku prądu stałego
Najprościej mówiąc, to obrotowy przełącznik, który zmienia kolejność zasilania cewek wirnika dokładnie w chwili, gdy trzeba podtrzymać obrót w jednym kierunku. Szczotki dociskane sprężynami ślizgają się po miedzianych segmentach, a cały układ przełącza prąd tak, aby wirnik nie zatrzymywał się w martwym punkcie pola magnetycznego.
W generatorze zasada jest podobna, tylko efekt końcowy jest inny: wewnętrznie powstaje napięcie o zmiennym charakterze, a mechaniczny przełącznik porządkuje je tak, by na wyjściu pojawił się prąd stały. To właśnie dlatego ten element jest tak ważny dla stabilnej pracy całej maszyny.
Ja patrzę na to praktycznie: jeśli ten układ działa równo, silnik pracuje przewidywalnie; jeśli zaczyna szarpać, iskrzyć albo tracić moc, problem zwykle szybko wychodzi na powierzchnię. W samochodach ma to szczególne znaczenie, bo od sprawności takiego napędu zależy start i komfort codziennej jazdy.
Gdzie spotkasz go w motoryzacji i warsztacie
W aucie najczęściej trafisz na niego w rozruszniku, czyli tam, gdzie liczy się duży moment na starcie i szybka reakcja po przekręceniu kluczyka lub naciśnięciu przycisku. Nadal bywa obecny także w prostszych napędach pomocniczych: wentylatorze nawiewu, podnośnikach szyb, mechanizmach wycieraczek, pompach i niektórych siłownikach komfortu.
W warsztacie i elektronarzędziach ten sam typ rozwiązania znajdziesz w wiertarkach, szlifierkach czy odkurzaczach serwisowych. To dobry punkt odniesienia, bo objawy zużycia są podobne niezależnie od branży: hałas, spadek mocy, nierówna praca i ślady przegrzania.
Warto też odróżnić ten układ od rozwiązań stosowanych w alternatorach. Tam pracują inne elementy kontaktowe i inna jest sama zasada wytwarzania energii, więc nie każdy wirujący styk w elektryce samochodowej pełni tę samą funkcję. To rozróżnienie oszczędza sporo błędnych diagnoz, zwłaszcza gdy ktoś zaczyna szukać problemu w złym miejscu.
Jeśli już wiesz, gdzie taki napęd występuje, łatwiej przejść do tego, co najważniejsze dla kierowcy: jak rozpoznać, że coś zaczyna się zużywać.
Po czym rozpoznasz zużycie, zanim silnik stanie
Największy błąd, jaki widzę, to czekanie na całkowitą awarię. Zwykle wcześniej pojawiają się sygnały ostrzegawcze, które da się wychwycić bez rozbierania całego układu.
| Objaw | Co zwykle oznacza | Na co zwrócić uwagę najpierw |
|---|---|---|
| Nadmierne iskrzenie | Zużyte szczotki, nierówna powierzchnia współpracy, słaby docisk albo brud | Stan szczotek, sprężyn i czystość segmentów |
| Spadek mocy lub wolniejszy rozruch | Straty kontaktu, przegrzanie, pogorszenie przewodzenia albo problem z zasilaniem | Akumulator, przewody masowe, połączenia i sam napęd |
| Praca przerywana | Szczotki klinują się w prowadnicach, sprężyna traci docisk lub pojawiają się luzy mechaniczne | Prowadnice szczotek i łożyska wirnika |
| Zapach spalenizny lub ciemny pył | Przegrzanie, zabrudzenie pyłem grafitowym albo uszkodzenie uzwojeń | Temperatura pracy, nalot i ślady przypalenia |
Niewielkie iskrzenie przy starcie bywa normalne, zwłaszcza w starszych konstrukcjach. Jeżeli jednak łuk jest wyraźny, długotrwały albo pojawia się dym, traktuję to jako sygnał alarmowy, a nie „urok konstrukcji”.
Do tego dochodzi jeszcze jedna pułapka: słaby akumulator potrafi udawać uszkodzenie samego napędu. Dlatego zanim uznam, że winny jest element mechaniczny, sprawdzam zasilanie i połączenia, bo niskie napięcie bardzo często zafałszowuje obraz awarii.
Jak sprawdzam stan szczotek i segmentów
Gdy mam dostęp do podzespołu, zaczynam od rzeczy prostych. Nie szukam od razu najgorszego scenariusza, tylko sprawdzam to, co najczęściej powoduje kłopoty.
Co oglądam najpierw
- Czy szczotki poruszają się swobodnie w prowadnicach i nie klinują się od pyłu.
- Czy sprężyny dociskowe nie są osłabione albo przegrzane.

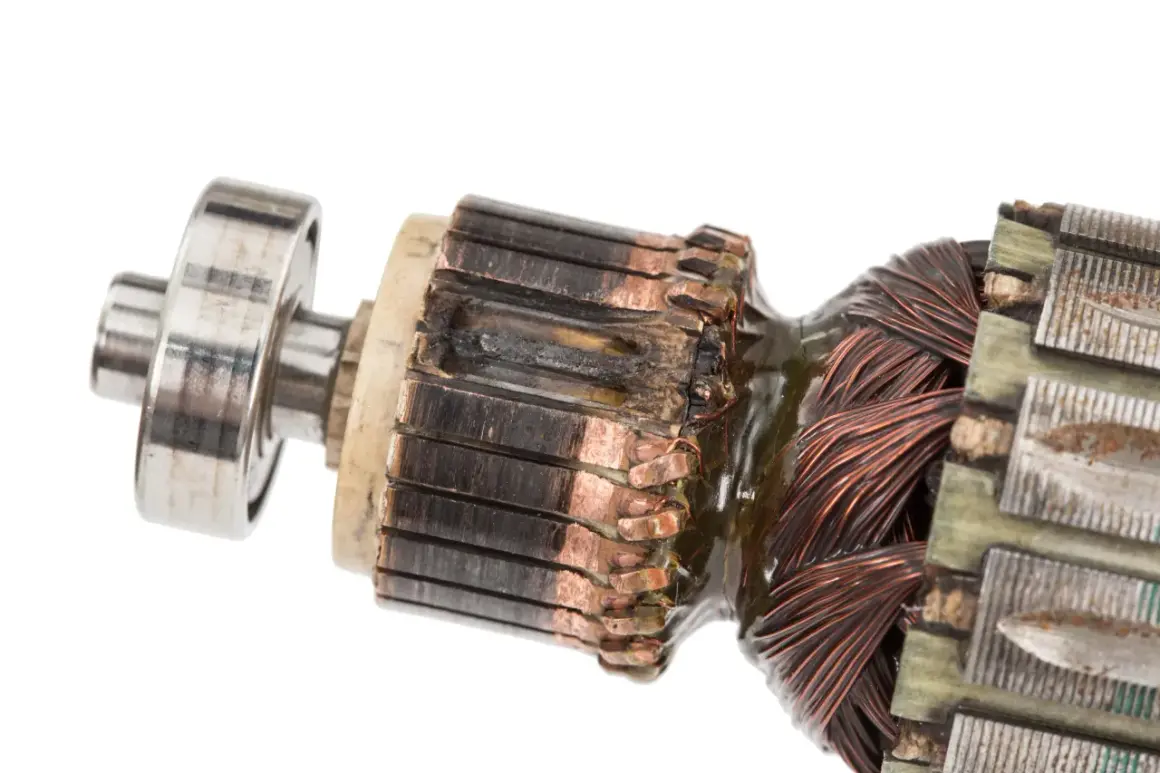

- Czy powierzchnia współpracy jest równa, bez głębokich rowków i przypaleń.
- Czy między segmentami nie widać zabrudzenia, osadu albo wystającej izolacji.
- Czy wirnik nie ma wyczuwalnego luzu, bo bicie mechaniczne niszczy cały kontakt.
Przeczytaj również: Wybór producenta wiązek elektrycznych automotive: Co musisz wiedzieć?
Czego nie robię
Nie smaruję powierzchni współpracy i nie traktuję wszystkiego agresywnym papierem ściernym. Pył grafitowy w połączeniu ze smarem działa jak pasta ścierna, więc zamiast naprawy dostaję szybsze zużycie. Jeśli powierzchnia wymaga korekty, lepiej zrobić to zgodnie z zaleceniami producenta albo oddać element do serwisu, który potrafi ocenić, czy wystarczy delikatna obróbka, czy potrzebne jest przetoczenie.
W praktyce liczy się jeszcze jedno: jeśli szczotki są już bardzo krótkie, a rowki na powierzchni są wyraźne, samo czyszczenie niczego nie załatwi. Wtedy lepiej przejść do decyzji naprawczej, niż sztucznie przedłużać pracę na siłę.
To prowadzi do najważniejszego pytania: kiedy naprawa ma jeszcze sens, a kiedy szkoda czasu i pieniędzy.
Kiedy naprawa ma sens, a kiedy lepiej wymienić cały zespół
Jeśli problem ogranicza się do lekkiego zużycia szczotek, zabrudzenia albo niewielkiego nalotu na miedzianych segmentach, naprawa bywa rozsądna i ekonomiczna. Często wystarcza wymiana szczotek, oczyszczenie powierzchni i kontrola docisku, a po wszystkim test pod obciążeniem.
Jeżeli jednak widzę głębokie rowki, nierówną geometrię, przepalenia, luźne segmenty albo podejrzenie zwarcia w wirniku, nie udaję, że sprawę da się zamknąć prostym serwisem. W takim stanie naprawa bywa krótkotrwała, a koszt robocizny szybko zaczyna przewyższać sens całego zabiegu.
| Sytuacja | Najczęściej rozsądne działanie |
|---|---|
| Lekki nalot i zużyte szczotki | Oczyszczenie, kontrola prowadnic i wymiana szczotek |
| Niewielkie nierówności powierzchni | Serwisowa obróbka i sprawdzenie mechaniki |
| Głębokie przypalenia, luźne segmenty, bicie wirnika | Wymiana wirnika lub całego modułu |
| Uszkodzone łożyska | Najpierw usunąć przyczynę bicia, potem wracać do oceny kontaktu |
Ja zwykle patrzę na to tak: jeśli uszkodzenie wynika z jednego, prostego elementu, naprawa ma sens; jeśli problem rozlał się na kilka części naraz, lepiej zamknąć temat porządnie niż wracać do niego za miesiąc. Po tej decyzji naturalnie pojawia się porównanie z napędami bezszczotkowymi, bo ono najlepiej pokazuje, dlaczego jedne konstrukcje znikają z rynku, a inne nadal się bronią.
Mechaniczna komutacja a napęd bezszczotkowy
Tu różnica jest bardzo praktyczna. W układzie szczotkowym masz prostszą budowę i łatwiejszy serwis, ale też elementy, które zużywają się mechanicznie. W napędzie bezszczotkowym nie ma szczotek ocierających się o miedź, więc odpada jeden z głównych punktów zużycia, za to pojawia się bardziej rozbudowana elektronika sterująca.
| Cecha | Napęd szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Budowa | Prostsza mechanicznie | Prostszy mechanicznie wirnik, ale bardziej złożone sterowanie |
| Serwis | Wymaga okresowej kontroli szczotek i powierzchni współpracy | Mniej typowych części zużywalnych |
| Trwałość | Zależna od warunków pracy i jakości kontaktu | Zwykle wyższa przy podobnym obciążeniu |
| Koszt wejścia | Zazwyczaj niższy | Zwykle wyższy |
| Zastosowanie | Proste, tańsze i mocno obciążone napędy | Rozwiązania, w których liczy się trwałość, kultura pracy i sterowanie |
Nie ma tu jednego zwycięzcy w każdej sytuacji. Jeżeli zależy mi na prostocie naprawy i niskim koszcie części, układ szczotkowy nadal ma sens. Jeśli ważniejsza jest trwałość, mniejsza obsługa i lepsza kultura pracy, bezszczotkowa konstrukcja wygrywa coraz częściej, także w motoryzacji.
To, co najbardziej pomaga właścicielowi auta, to zrozumienie, że wybór nie kończy się na „działa albo nie działa”. Liczy się też sposób eksploatacji, a od niego zależy tempo zużycia.
Co najbardziej skraca życie szczotek i jak temu przeciwdziałać
Największym wrogiem takiego układu są przeciążenie, brud, słabe chłodzenie i luzy mechaniczne. Gdy napęd pracuje pod zbyt dużym obciążeniem, szczotki zużywają się szybciej, kontakt staje się niestabilny, a temperatura rośnie w tempie, którego później nie da się już odwrócić zwykłym czyszczeniem.
- Nie ignoruję pierwszych oznak iskrzenia i spadku mocy.
- Dbam o czyste połączenia elektryczne, bo spadki napięcia zwiększają obciążenie całego układu.
- Kontroluję łożyska i prowadzenie wirnika, bo bicie mechaniczne niszczy kontakt od środka.
- Nie dopuszczam do pracy w brudzie i pyłach, które przyspieszają ścieranie.
- Wymieniam szczotki parami lub zgodnie z zaleceniem serwisu, zamiast zostawiać zużyty element obok nowego.
Jeśli miałbym wskazać jedną rzecz, która najczęściej ratuje cały podzespół, to byłaby nią szybka reakcja na pierwsze objawy. Gdy problem ogranicza się do szczotek i lekkiego zabrudzenia, naprawa jest jeszcze prosta. Gdy zaczyna cierpieć wirnik, łożyska i izolacja między segmentami, robi się z tego kosztowna historia, której łatwo było uniknąć na wcześniejszym etapie.
