Rezystancja nie jest abstrakcyjnym terminem z podręcznika, tylko praktycznym opisem tego, jak materiał utrudnia przepływ prądu. W tym tekście pokazuję, od czego zależy opór elektryczny, czym różni się od cechy samego materiału, jak mierzyć go multimetrem i dlaczego w samochodzie nawet niewielka wartość potrafi wywołać duże kłopoty.
Najważniejsze rzeczy, które warto wiedzieć o oporze elektrycznym
- Opór elektryczny podaje się w omach (Ω), a w prostym ujęciu opisuje on stosunek napięcia do prądu.
- Ważne jest rozróżnienie między oporem elementu a oporem właściwym materiału, który zależy od samej substancji.
- Na wartość wpływają przede wszystkim długość przewodu, jego przekrój, materiał, temperatura i jakość połączeń.
- W instalacji samochodowej nawet ułamki oma mogą oznaczać spadek napięcia, grzanie się złącza i słabszą pracę odbiornika.
- Sam test ciągłości multimetrem nie zawsze wystarcza - przy dużych prądach lepiej mierzyć spadek napięcia pod obciążeniem.
Czym jest opór elektryczny i czym różni się od cechy materiału
W najprostszej wersji opór mówi, jak bardzo dany element utrudnia przepływ prądu. Związek ten opisuje prawo Ohma: R = U / I, czyli opór jest ilorazem napięcia i natężenia. Jednostką jest om (Ω), a jeden om oznacza sytuację, w której przy napięciu 1 V płynie prąd 1 A.
Tu łatwo o zamieszanie, dlatego rozdzielam dwa pojęcia. Opór elektryczny dotyczy konkretnego przewodu, rezystora albo złącza, a opór właściwy opisuje sam materiał. To ważna różnica: ten sam metal może dać zupełnie inny wynik, jeśli zmienisz długość przewodu albo jego przekrój. Wzór R = ρL / A dobrze to pokazuje - im dłuższy przewód, tym większy opór, a im większy przekrój, tym mniejszy.
Praktycznie wygląda to tak: odcinek miedzianego przewodu o przekroju 1 mm² i długości 1 m ma opór rzędu 0,018 Ω, a aluminiowy o tych samych wymiarach około 0,028 Ω. Niby to niewielkie wartości, ale przy dużych prądach robi się z tego realny problem. Przy prądzie zmiennym dochodzi jeszcze impedancja, czyli szersze pojęcie obejmujące nie tylko sam opór, ale też zachowanie cewek i kondensatorów, jednak w instalacji samochodowej najczęściej zaczynam od klasycznego oporu i spadku napięcia. To prowadzi do pytania, skąd konkretnie biorą się różnice między przewodami i stykami.
Od czego zależy wartość w przewodzie
W warsztacie najczęściej nie winny jest sam „kabel”, tylko jeden z kilku czynników. Poniżej pokazuję te, które w praktyce robią największą różnicę.
| Czynnik | Co się dzieje | Praktyczny skutek |
|---|---|---|
| Długość przewodu | Opór rośnie wraz z długością odcinka | Dłuższe zasilanie ma większy spadek napięcia |
| Przekrój | Większy przekrój zmniejsza opór | Grubszy przewód lepiej znosi duży prąd |
| Materiał | Różne metale przewodzą z różną skutecznością | Miedź zwykle wypada lepiej niż aluminium |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzany przewód lub styk pogarsza sytuację |
| Jakość połączenia | Tlenek, luz, korozja i słaby zacisk podnoszą opór | Kontakt może grzać się i powodować losowe usterki |
To właśnie jakość połączenia najczęściej zaskakuje kierowców. Dwa przewody mogą mieć świetne parametry, ale jeśli końcówka jest utleniona albo zacisk nie trzyma jak trzeba, cały tor zaczyna zachowywać się gorzej niż przewód o dużo mniejszym przekroju. W obwodach dużego prądu nawet 0,05 Ω robi różnicę: przy 100 A daje 5 V spadku i 500 W strat ciepła. Taki poziom wystarczy, żeby rozrusznik kręcił ospale albo wentylator działał wyraźnie słabiej. Skoro już wiadomo, co psuje wynik, czas zobaczyć, jak mierzyć go tak, żeby nie wpaść w pułapkę pozornej poprawności.

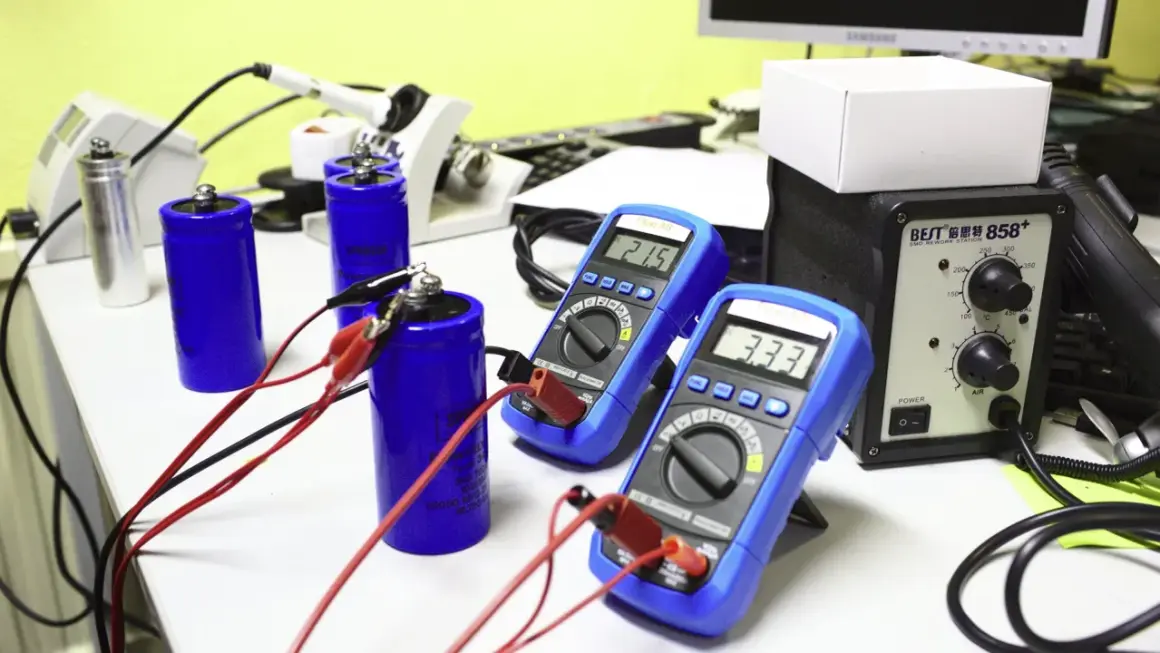

Jak mierzyć opór multimetrem bez fałszywych wyników
Ja zaczynam od prostej zasady: jeśli obwód ma być bezpiecznie zmierzony, musi być odłączony od zasilania. Multimetr w trybie omomierza mierzy bardzo małe sygnały testowe, więc podłączony układ może pokazać bezsensowne wartości albo uszkodzić przyrząd.
- Wyłącz zasilanie i odłącz akumulator lub źródło napięcia, jeśli to potrzebne.
- Rozładuj elementy magazynujące energię, zwłaszcza kondensatory w układach elektronicznych.
- Ustaw właściwy zakres pomiaru i sprawdź, czy przewody pomiarowe są dobrze wpięte.
- Zmierz element lub odcinek przewodu bez obciążenia, a przy niskich wartościach uwzględnij opór przewodów miernika.
- Jeśli wynik ma znaczenie dla dużego prądu, zrób też test spadku napięcia pod obciążeniem.
To ostatni punkt jest często ważniejszy niż sam pomiar omomierzem. W samochodzie obwód może „piszczeć” na teście ciągłości, a mimo to pod obciążeniem zachowywać się fatalnie. Dlatego przy podejrzeniu problemu w kablach zasilających, masie albo połączeniach przy rozruszniku wolę sprawdzić spadek napięcia podczas pracy odbiornika. W precyzyjnych pomiarach stosuje się też układ czteroprzewodowy, czyli taki, w którym osobne przewody służą do podania prądu testowego i do odczytu napięcia; dzięki temu wpływ przewodów pomiarowych jest dużo mniejszy.
W praktyce oznacza to jedno: sam „beep” z multimetru nie potwierdza, że tor nadaje się do przenoszenia dużego prądu. To właśnie dlatego kieruję się nie tylko wskazaniem miernika, ale też zachowaniem układu pod obciążeniem. Następny krok to zrozumienie, które materiały i elementy mają sens w różnych zastosowaniach.
Jak zachowują się przewody, grzałki i izolacja
Różne elementy instalacji nie mają tego samego zadania. Jedne mają przewodzić możliwie dobrze, inne mają świadomie stawiać opór i zamieniać energię w ciepło, a jeszcze inne mają nie przewodzić prawie wcale. W samochodzie spotykam wszystkie te role jednocześnie.
| Materiał lub element | Jak zachowuje się opór | Gdzie spotykam go najczęściej |
|---|---|---|
| Miedź | Bardzo niski opór, dobre przewodzenie | Wiązki, przewody zasilające, masy |
| Aluminium | Wyższy opór niż miedź, ale mniejsza masa | Wybrane przewody i elementy konstrukcyjne |
| Nikrom lub kanthal | Wysoki i stabilny opór, dobrze znosi temperaturę | Grzałki, oporniki mocy, elementy grzejne |
| Termistor NTC | Opór maleje wraz ze wzrostem temperatury | Czujniki temperatury, sterowanie układami pomocniczymi |
| PVC, guma, tworzywa izolacyjne | Bardzo duży opór, czyli praktycznie izolacja | Osłony przewodów, wtyczki, obudowy |
Tu warto zapamiętać jedną rzecz: nie każdy element ma „jak najmniejszy” opór. Grzałka ma działać właśnie dzięki temu, że stawia odpowiedni opór i zamienia energię elektryczną w ciepło. Z kolei czujnik NTC zmienia swoją wartość po to, by sterownik mógł odczytać temperaturę. W instalacji samochodowej najczęściej zależy mi jednak na czymś innym - na przewidywalnym, małym i stabilnym oporze w przewodach oraz złączach. Jeśli ten warunek nie jest spełniony, objawy wychodzą zwykle w najgorszym możliwym momencie.
To prowadzi już prosto do praktyki warsztatowej, czyli do objawów, które najczęściej zdradzają kłopot z połączeniem lub przewodem.
Gdzie w aucie najmniejsze straty robią największą różnicę
W systemie 12 V każda strata jest odczuwalna szybciej niż w urządzeniach, które pracują przy wyższym napięciu. Dlatego patrzę przede wszystkim na obwody o dużym prądzie: rozrusznik, wentylator chłodnicy, ogrzewanie tylnej szyby, podgrzewanie foteli, zasilanie główne i masę.
Dobry skrót myślowy daje prosty przykład. Jeśli w torze pojawi się 0,01 Ω, a prąd wyniesie 100 A, spadek napięcia to 1 V, a strata mocy 100 W. Przy 0,05 Ω ten sam prąd daje już 5 V i 500 W. W instalacji 12-woltowej to przepaść, bo z 12 V robi się realnie dużo mniej, a część energii zamiast zasilać odbiornik zamienia się w ciepło na styku, konektorze albo w cienkim fragmencie przewodu.
Najczęstsze objawy, które sprawdzam w pierwszej kolejności:
- rozrusznik kręci wolniej mimo sprawnego akumulatora,
- przewód, kostka lub punkt masowy robi się ciepły po krótkiej pracy,
- światła przygasają bardziej niż powinny pod obciążeniem,
- odbiory działają raz dobrze, raz słabo po wstrząsie lub deszczu,
- sterownik lub czujnik generuje błędy, które znikają po poruszeniu wiązką.
Jeśli mam wskazać jeden praktyczny nawyk, to jest nim test spadku napięcia na pracującym układzie. Ja zaczynam od masy i głównego plusa, bo właśnie tam najczęściej ukrywa się problem, którego zwykły pomiar „na sucho” nie pokaże. W wielu przypadkach wystarczy wyczyścić punkt masowy, poprawić zacisk albo wymienić nadpaloną końcówkę, żeby cały obwód wrócił do normy. Gdy połączenia są solidne, przewód ma odpowiedni przekrój, a materiał jest dobrany do obciążenia, układ działa przewidywalnie i bez zbędnych strat.
Najkrócej mówiąc: w elektryce liczy się nie tylko to, czy prąd płynie, ale też jak łatwo płynie i gdzie traci energię. Jeśli chcesz diagnozować instalację bez zgadywania, sprawdzaj najpierw przewody, złącza i punkty masowe pod obciążeniem, a dopiero potem sam odbiornik. To zwykle najszybsza droga do znalezienia prawdziwej przyczyny problemu.
