Napięcie elektryczne to różnica potencjałów między dwoma punktami obwodu, a w praktyce od niej zależy, czy akumulator odda energię, alternator utrzyma ładowanie i czy odbiorniki dostaną tyle mocy, ile potrzebują. W tym tekście pokazuję, jak rozumieć ten parametr bez szkolnej mgły, jak go sprawdzić multimetrem i jakie wartości są typowe w samochodzie oraz w domowej sieci. Dorzucam też najczęstsze błędy pomiarowe, bo właśnie one najczęściej prowadzą do złych wniosków.
Najważniejsze liczby i zasady, które pomagają szybko ocenić obwód
- To różnica potencjałów między punktami układu, mierzona w woltach.
- Bez niej nie ma ruchu ładunków, ale sama wartość nie mówi jeszcze wszystkiego o stanie instalacji.
- W samochodzie osobowym akumulator na postoju zwykle pokazuje około 12,6-12,8 V, a podczas pracy silnika 13,8-14,7 V.
- W domowej sieci standardem jest 230 V AC, a akceptowany zakres to zwykle 207-253 V.
- Multimetr trzeba ustawić na właściwy tryb: DC do auta, AC do sieci domowej.
- Wynik pod obciążeniem jest często ważniejszy niż odczyt na postoju.

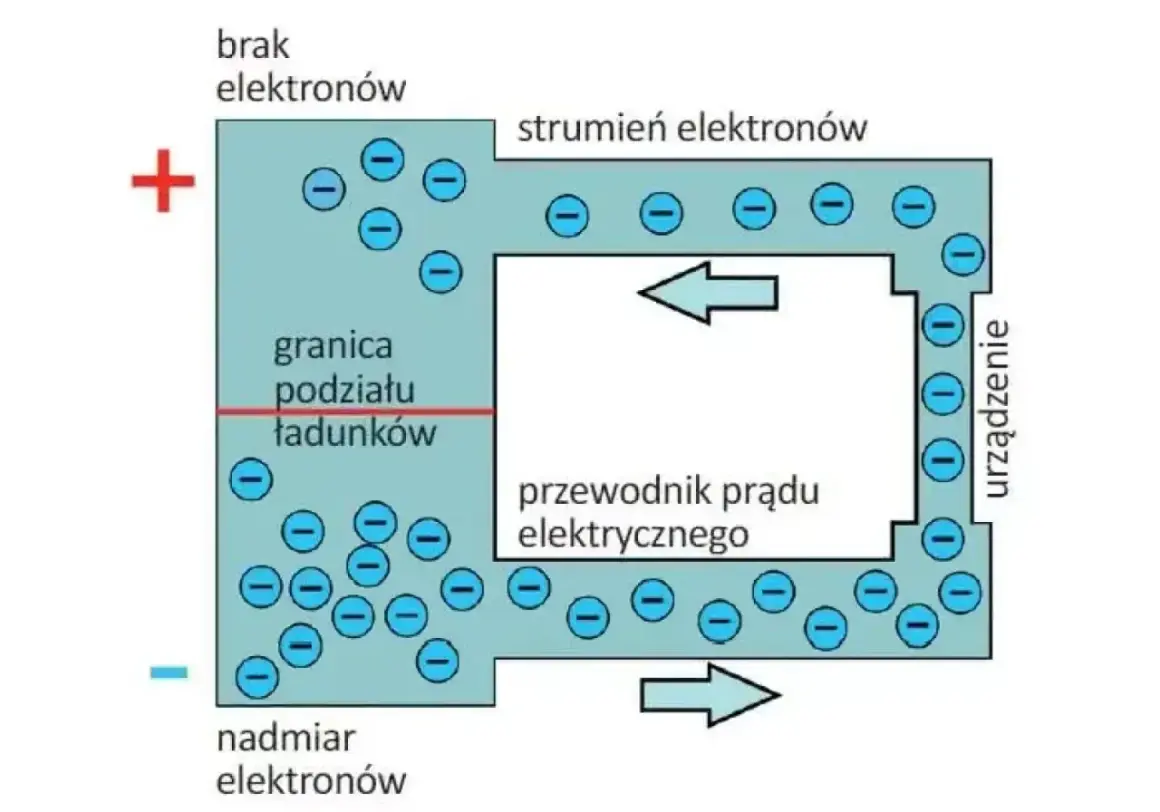

Co oznacza różnica potencjałów w obwodzie
Najprościej ujmując, to energia dostępna dla ładunku między dwoma punktami układu. Im większa różnica potencjałów, tym silniej „pcha” ona ładunki przez przewodnik, ale sam przepływ zależy jeszcze od oporu, jakości połączeń i tego, czy obwód jest zamknięty.
Wzór jest prosty: U = W/q, czyli jedna jednostka tej wielkości to jeden wolt, gdy na każdy kulomb ładunku przypada jeden dżul pracy. W praktyce używam też prostego skrótu myślowego: ta wartość mówi o „ciśnieniu” elektrycznym, a natężenie prądu o tym, ile ładunku płynie w czasie. To są powiązane, ale nie tożsame rzeczy.
W samochodzie ma to bardzo konkretne znaczenie. Jeśli połączenia są zaśniedziałe albo przewód masowy ma słaby styk, układ może wyglądać dobrze na papierze, a pod obciążeniem zacznie zachowywać się słabiej. I właśnie dlatego sam opis z podręcznika nie wystarcza, gdy chodzi o realną diagnostykę.

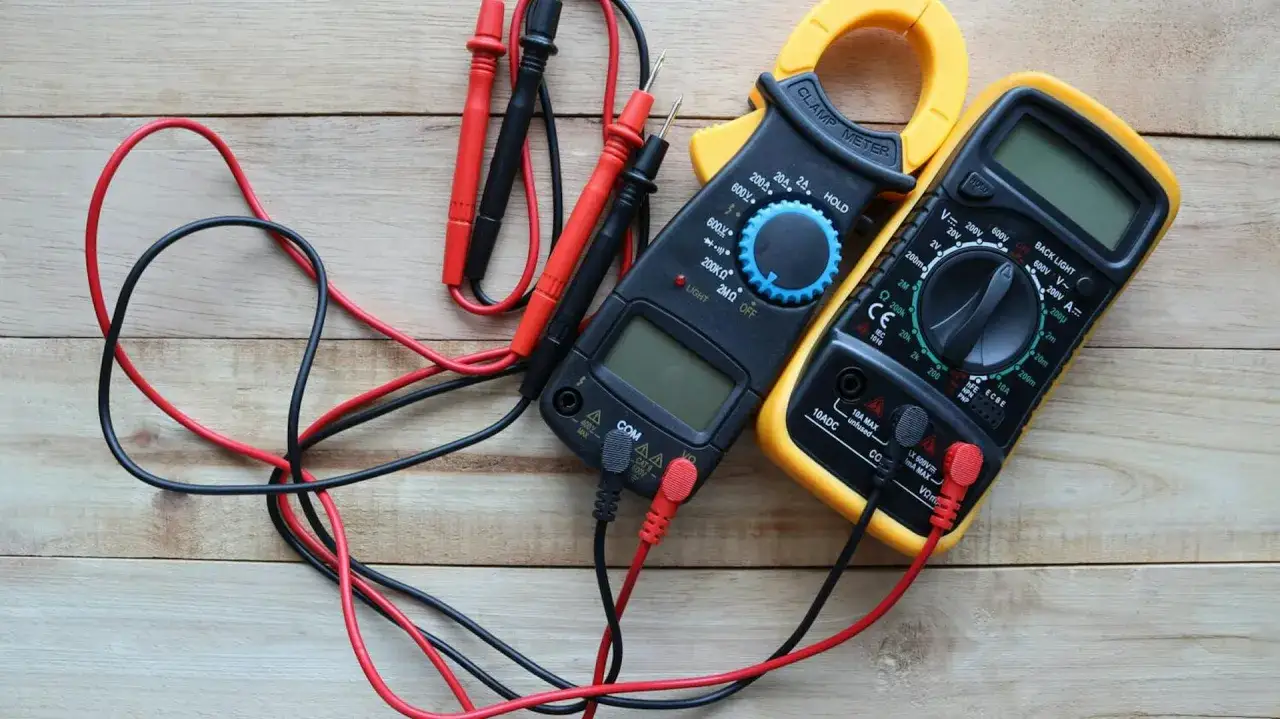

Jak sprawdzić wartość multimetrem bez zgadywania
Ja zawsze zaczynam od ustawienia miernika na właściwy tryb, bo pomylenie DC z AC to najszybsza droga do fałszywego wyniku. W aucie najczęściej pracujesz z prądem stałym, więc wybierasz DCV lub zakres dla napięcia stałego. W domowej instalacji interesuje cię ACV, bo tam mamy prąd zmienny.
- Włóż czarną sondę do gniazda COM, a czerwoną do wejścia oznaczonego V.
- Ustaw odpowiedni zakres pomiaru, najlepiej trochę powyżej spodziewanej wartości.
- Przyłóż sondy równolegle do punktów, między którymi chcesz sprawdzić różnicę potencjałów.
- W samochodzie porównaj odczyt na postoju i przy pracującym silniku.
- W sieci domowej sprawdzaj wynik pod typowym obciążeniem, a nie tylko „na pusto”.
W praktyce najważniejsze jest to, by mierzyć w tym samym miejscu i w tych samych warunkach. Jeśli odczyt zmienia się dopiero po włączeniu świateł, ogrzewania szyby albo dmuchawy, to dostajesz dużo lepszą informację niż z jednego przypadkowego pomiaru.
Na tym tle łatwiej ocenić, czy instalacja auta pracuje w normie, czy zaczyna sygnalizować usterkę.
Jakie wyniki są normalne w samochodzie
W samochodach osobowych najczęściej spotykam instalację 12 V, a w pojazdach cięższych 24 V. Sam akumulator kwasowo-ołowiowy po pełnym naładowaniu daje zwykle około 12,6-12,8 V na postoju, a po uruchomieniu silnika i rozpoczęciu ładowania odczyt powinien wejść mniej więcej w zakres 13,8-14,7 V. Bosch podaje dla swoich ładowarek właśnie takie wartości ładowania, więc to dobry punkt odniesienia dla zwykłej diagnostyki.| Przykład | Typowa wartość | Co to zwykle oznacza |
|---|---|---|
| Akumulator na postoju | 12,6-12,8 V | Zwykle dobry stan naładowania |
| Akumulator częściowo rozładowany | 12,2-12,4 V | Warto go doładować i sprawdzić, dlaczego spadł |
| Silnik pracuje | 13,8-14,7 V | Ładowanie zazwyczaj działa prawidłowo |
| Pojazd ciężarowy | 24 V | Typowy standard dla większych pojazdów |
| Sieć domowa | 230 V AC | Standard z dopuszczalnymi odchyleniami |
W domowej sieci w Polsce przyjmuje się standard 230 V, a zakres 207-253 V jest traktowany jako normalny margines pracy. Jeśli wynik wyraźnie wychodzi poza ten przedział, nie zakładam od razu awarii sprzętu, tylko najpierw sprawdzam, czy problem nie leży po stronie zasilania albo połączeń.
Najważniejsze jest to, że pojedyncza liczba nie zawsze wystarcza. W aucie liczy się też zachowanie pod obciążeniem, a nie tylko „ładny” odczyt z postoju. I właśnie tu zaczynają się sytuacje, w których pomiar bywa mylący.
Dlaczego odczyt bywa mylący
Najczęstszy problem to słaby styk. Zardzewiała klema, luźna masa albo przewód z ukrytym uszkodzeniem potrafią zaniżyć wynik bardziej niż sam akumulator. Wtedy mierzysz nie stan źródła, tylko jakość połączeń, a to dwie różne rzeczy.
Drugi błąd to pomiar w złym trybie. Jeśli ktoś ustawi miernik na prąd zmienny zamiast stałego, wynik na ekranie może wyglądać sensownie, ale będzie bezużyteczny. Trzeci problem widzę bardzo często przy diagnostyce warsztatowej: odczyt jest robiony bez obciążenia, a realna usterka pojawia się dopiero wtedy, gdy włączysz odbiorniki.
- zaśniedziałe klemy i słaba masa,
- zły tryb w multimetrze,
- pomiar tylko na postoju,
- zbyt cienkie lub uszkodzone przewody,
- korozja na punktach pomiarowych,
- zbyt duże obciążenie układu podczas testu.
Jeśli wynik spada dopiero po włączeniu świateł, ogrzewania szyby i dmuchawy, zwykle oznacza to, że instalacja pracuje blisko granicy albo po prostu ma zbyt duży opór w torze zasilania. To cenna wskazówka, bo prowadzi do konkretnej części układu, zamiast wymagać wymiany wszystkiego po kolei.
Właśnie dlatego przy diagnostyce zawsze łączę sam pomiar z obserwacją objawów, a nie z odczytem wyrwanym z kontekstu.
Co z tej wiedzy wykorzystasz od razu w diagnostyce auta
Jeśli auto kręci wolniej niż zwykle, najpierw mierzę akumulator na postoju, potem sprawdzam wartość po uruchomieniu silnika. Taki prosty duet często wystarcza, żeby rozróżnić zużyty akumulator, problem z ładowaniem i kłopot z połączeniami masowymi.
Gdy odczyt wygląda poprawnie, a objawy zostają, przechodzę do kabli, klem i punktów masowych. To tańsze i rozsądniejsze niż od razu kupowanie nowego akumulatora albo podejrzewanie alternatora bez dowodów. W przypadku instalacji domowej trzymam się z kolei prostej zasady: wynik około 230 V jest normalny, ale wyraźne odchylenia traktuję jako sygnał do sprawdzenia zasilania.
Najlepszy nawyk jest prosty: najpierw mierz, potem wnioskuj. Dobrze odczytana różnica potencjałów oszczędza czas, pieniądze i niepotrzebne wymiany części, a w motoryzacji to zwykle daje więcej niż najbardziej efektowna teoria.
