W elektryce opornik to po prostu rezystor, ale jego rola jest dużo szersza niż sama definicja. To on pozwala ograniczyć prąd, ustawić spadek napięcia, ochronić diodę LED i uporządkować pracę prostych oraz bardziej rozbudowanych układów. Poniżej pokazuję, jak działa, jak dobrać jego parametry i jak rozpoznać awarię bez zgadywania.
Najważniejsze informacje o tym elemencie
- Rezystor ogranicza przepływ prądu i zamienia część energii w ciepło.
- Najważniejsze parametry to wartość w omach, moc znamionowa i tolerancja.
- W obwodach 12 V bardzo często liczy się nie tylko opór, ale też zapas mocy.
- W samochodach spotyka się go m.in. w oświetleniu LED, czujnikach, sterowaniu nawiewem i pomiarze prądu.
- Zły pomiar wlutowanego elementu potrafi wprowadzić w błąd, więc warto znać prostą procedurę sprawdzania.
Co robi rezystor w obwodzie i dlaczego jest tak ważny
Patrzę na ten element jak na kontrolowany „hamulec” dla prądu. Jeśli w obwodzie płynie zbyt duży prąd, rezystor go ogranicza; jeśli trzeba uzyskać określony spadek napięcia, pomaga go ustawić. W praktyce wszystko opiera się na zależności V = I × R, czyli prawie Ohma.

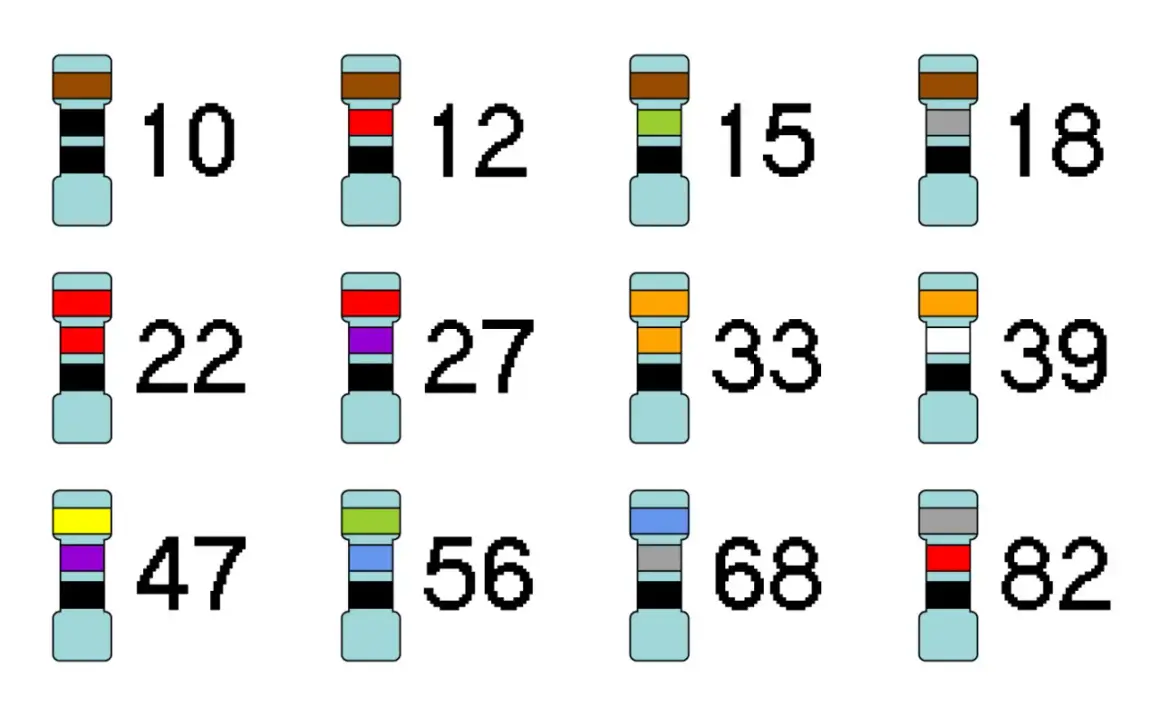

Najprostszy przykład to dioda LED zasilana z instalacji 12 V. Sama dioda zwykle potrzebuje około 2 V, a bez ograniczenia prądu szybko uległaby uszkodzeniu. Gdy chcemy uzyskać 20 mA, wychodzi około 500 Ω, więc praktycznie wybiera się najbliższą wartość z szeregu, na przykład 510 Ω. Do tego dochodzi jeszcze moc: przy takim układzie nie wystarczy patrzeć wyłącznie na omy, bo element musi bezpiecznie oddać ciepło.
Rezystor bywa też częścią dzielnika napięcia, układu polaryzacji albo prostego ogranicznika sygnału. To pozornie skromny komponent, ale bez niego elektronika samochodowa i domowa byłaby znacznie mniej przewidywalna. Żeby dobrać go sensownie, trzeba przejść od zasady działania do konkretnych parametrów.
Jak dobrać wartość, moc i tolerancję bez zgadywania
W praktyce zaczynam od odpowiedzi na dwa pytania: jaki prąd ma płynąć i ile ciepła ten element będzie oddawał. Sama wartość w omach to dopiero połowa sprawy. Druga połowa to moc znamionowa, bo zbyt mały element będzie się grzał, rozjeżdżał parametrami albo po prostu spali się po kilku minutach pracy.
| Parametr | Co oznacza | Jak patrzeć na to w praktyce |
|---|---|---|
| Wartość rezystancji | Określa, jak mocno element ogranicza prąd | Dobieraj z obliczeń, a potem zaokrąglaj do najbliższej dostępnej wartości |
| Moc znamionowa | Ile energii może bezpiecznie rozproszyć jako ciepło | Dla prostych układów 0,25 W często wystarcza, ale przy większym prądzie potrzebny jest zapas |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | 5% jest zwykle wystarczające w prostych obwodach, 1% ma sens tam, gdzie liczy się dokładność |
| Obudowa i chłodzenie | Forma fizyczna i sposób oddawania ciepła | W małych obwodach wystarczy SMD, ale w układach mocy lepszy będzie większy element albo rezystor z radiatorem |
Jeśli liczę obciążenie z prawa Ohma, od razu sprawdzam też moc ze wzoru P = I² × R albo P = V² / R. Dla przykładu: przy 12 V i obciążeniu 100 Ω moc wynosi 1,44 W, więc element 0,25 W byłby tu po prostu za słaby. W takich sytuacjach wybieram co najmniej 2 W, a przy pracy ciągłej nawet więcej, żeby nie projektować układu na granicy wytrzymałości.
W samochodach szczególnie ważny jest jeszcze margines na temperaturę. W kabinie, pod deską rozdzielczą albo przy instalacji oświetlenia warunki potrafią się mocno zmieniać, więc nie dobieram elementu „na styk”. To prowadzi naturalnie do pytania, jakie typy rezystorów spotyka się najczęściej.
Jakie są najczęstsze rodzaje i gdzie je spotkasz
Nie każdy element oporowy pełni tę samą funkcję. Jeden ma ograniczać prąd LED, inny ma rozpraszać sporą ilość ciepła, a jeszcze inny służy do pomiaru prądu z dużą dokładnością. Właśnie dlatego rozróżnienie typów ma znaczenie praktyczne, zwłaszcza gdy naprawiam układ zamiast budować go od zera.
| Rodzaj | Cechy | Typowe zastosowanie |
|---|---|---|
| Stały | Ma jedną, niezmienną wartość | LED, dzielniki napięcia, układy sterujące |
| Regulowany | Pozwala zmieniać opór w pewnym zakresie | Kalibracja, potencjometry, proste sterowanie |
| Mocy | Lepsze odprowadzanie ciepła, większa obudowa | Obciążenia, testy, układy grzejące się podczas pracy |
| Bocznikowy | Bardzo mała rezystancja, precyzyjny pomiar prądu | Monitorowanie ładowania, prądu akumulatora, zasilania modułów |
| Sieciowy | W jednej obudowie znajduje się kilka elementów | Małe płytki, moduły sterujące, układy o ograniczonej przestrzeni |
W motoryzacji taki opornik najczęściej kojarzy się z regulacją nawiewu. Gdy wentylator działa tylko na najwyższym biegu, bardzo często winny jest właśnie rezystor dmuchawy albo jego termiczne zabezpieczenie. To dobry przykład, bo pokazuje, że ten sam typ komponentu może pracować zarówno w delikatnym układzie sygnałowym, jak i w obwodzie, który odprowadza wyraźną ilość ciepła. Z tego powodu sam wygląd elementu nigdy nie wystarcza do oceny jego stanu.
Skoro wiemy już, jakie są podstawowe typy, czas przejść do sprawdzania ich w praktyce, bo właśnie tu najczęściej pojawiają się błędy.
Jak sprawdzić element multimetrem i odróżnić awarię od złego pomiaru
Najpewniejsza metoda jest prosta, ale wymaga odrobiny dyscypliny. Wyłączam zasilanie, rozładowuję układ, a jeśli to możliwe, odłączam przynajmniej jedną końcówkę elementu od płytki. Pomiar „na wlutowanym” rezystorze często kłamie, bo równoległe ścieżki i inne komponenty zaniżają wynik.
- Sprawdzam oznaczenie wartości albo dokumentację układu.
- Ustawiam multimetr na pomiar omów i wybieram odpowiedni zakres.
- Mierzę rezystancję na odłączonym elemencie.
- Porównuję wynik z tolerancją, na przykład 5% lub 1%.
- Oglądam obudowę: przebarwienia, pęknięcia, nadpalony laminat i zapach przegrzania zwykle mówią więcej niż sam odczyt.
Jeśli element ma 1 kΩ, a miernik pokazuje 980 Ω, to najczęściej mieści się to w normie. Jeśli zamiast tego widzę wartość skrajnie wysoką albo nieskończoną, mam do czynienia z przerwą. W autach objaw awarii bywa bardzo czytelny: nawiew działa tylko na jednym biegu, dioda sygnalizacyjna świeci zbyt słabo albo jakiś moduł zgłasza nieprawidłowy prąd. Wtedy problem nie zawsze leży w samym rezystorze, ale pomiar jest dobrym punktem wyjścia.
Po takim sprawdzeniu łatwiej odróżnić realną usterkę od zwykłego błędu diagnostycznego, a to prowadzi do kolejnego tematu: czego nie robić przy wymianie.
Czego nie robić przy wymianie i projektowaniu prostego układu
- Nie dobieram elementu tylko po wartości w omach, ignorując moc.
- Nie zakładam, że większa obudowa może zastąpić dowolną rezystancję.
- Nie montuję elementu mocy w miejscu bez odprowadzania ciepła.
- Nie mierzę układu wlutowanego tak, jakby był całkowicie odłączony.
- Nie używam rezystora jako tymczasowej „łatki” na uszkodzoną wiązkę albo zwarcie.
- Nie zastępuję precyzyjnego elementu przypadkowym odpowiednikiem z szuflady.
Największy błąd, jaki widzę, to traktowanie rezystora jak najprostszej części bez znaczenia. Tymczasem zły dobór potrafi uruchomić lawinę problemów: od przegrzania, przez zakłócenia pracy układu, aż po uszkodzenie całego modułu. W samochodzie szczególnie szybko wychodzą na jaw oszczędności na mocy znamionowej, bo temperatura i wibracje robią swoje.
Przy wymianie trzymam się jednej zasady: ta sama wartość, ta sama lub wyższa moc, właściwy typ i odpowiednie warunki pracy. To prosty filtr, który eliminuje większość pomyłek. A jeśli układ ma pracować długo i bezpiecznie, warto od razu zostawić zapas, zamiast liczyć na to, że „jakoś wytrzyma”.
Co warto zapamiętać, zanim kupisz albo wymienisz ten element
Najkrócej mówiąc, rezystor nie jest dodatkiem do obwodu, tylko narzędziem do kontroli prądu, napięcia i strat ciepła. W elektronice samochodowej pomaga zarówno przy prostych zadaniach, jak ograniczenie prądu LED, jak i przy bardziej wymagających, na przykład w sterowaniu nawiewem czy pomiarze prądu.
Jeśli mam wskazać jedną praktyczną kolejność działania, to zaczynam od obliczeń, potem sprawdzam moc, a dopiero na końcu wybieram konkretny model. Taka kolejność oszczędza czas, zmniejsza ryzyko przegrzania i pozwala uniknąć napraw, które wracają po kilku dniach. Właśnie dlatego przy tym niepozornym elemencie opłaca się myśleć precyzyjnie, nawet jeśli sam układ wygląda na bardzo prosty.
