W maszynach elektrycznych to część nieruchoma decyduje o tym, czy układ ma sensowną sprawność, nie grzeje się nadmiernie i potrafi oddać właściwy moment albo prąd. W motoryzacji tę część najczęściej nazywa się stojanem, bo właśnie od niej zależy praca alternatora, silnika napędowego czy generatora. W tym artykule pokazuję, jak działa, z czego się składa, po czym rozpoznać usterkę i kiedy naprawa ma jeszcze uzasadnienie.
Najważniejsze fakty o części nieruchomej silnika i generatora
- Nieruchomy pakiet uzwojeń współpracuje z wirnikiem i tworzy pole magnetyczne albo miejsce, w którym indukuje się napięcie.
- W samochodzie najczęściej spotkasz go w alternatorze, ale podobna zasada działa też w silnikach elektrycznych i generatorach.
- Typowe objawy problemu to brak ładowania, przygasanie świateł, zapach spalenizny i przegrzewanie obudowy.
- Do wstępnej oceny wystarczy multimetr, ale zwarcie międzyzwojowe często wymaga dokładniejszego testu.
- Jeśli uszkodzenie dotyczy głównie uzwojeń, regeneracja bywa wyraźnie tańsza niż zakup nowej jednostki.
Czym jest ta część i gdzie spotkasz ją w aucie
To element, który nie obraca się razem z wałem, ale bez niego cała maszyna elektryczna traci sens. W praktyce jest to zespół blach, uzwojeń i izolacji zamknięty w obudowie, który tworzy pole magnetyczne albo odbiera z niego energię. W samochodach najłatwiej zobaczyć to w alternatorze, ale podobna konstrukcja pracuje też w elektrycznych silnikach napędowych, pompach, wentylatorach i agregatach.
Patrzę na ten temat bardzo prosto: jeśli wirnik jest „ruchem”, to część nieruchoma jest „ramą” całego zjawiska elektromagnetycznego. W autach spalinowych odpowiada głównie za ładowanie akumulatora, a w hybrydach i elektrykach bywa częścią napędu, która musi znosić duże obciążenia cieplne i długą pracę pod zmiennym obciążeniem. To właśnie dlatego pozornie spokojny element potrafi zatrzymać cały układ, gdy zacznie tracić izolację albo przegrzewać się od środka.
Żeby zrozumieć, skąd biorą się awarie i dlaczego objawy bywają mylące, trzeba zobaczyć, jak ta część współpracuje z wirnikiem. Wtedy diagnoza przestaje być zgadywaniem.
Jak współpracuje z wirnikiem
W maszynach elektrycznych wszystko kręci się wokół pola magnetycznego. W silniku nieruchome uzwojenia wytwarzają wirujące pole, które „ciągnie” wirnik do obrotu. W generatorze dzieje się odwrotnie: ruch mechaniczny wirnika przecina pole i w uzwojeniach nieruchomych pojawia się napięcie. To ten sam fundament fizyczny, ale inny kierunek energii.

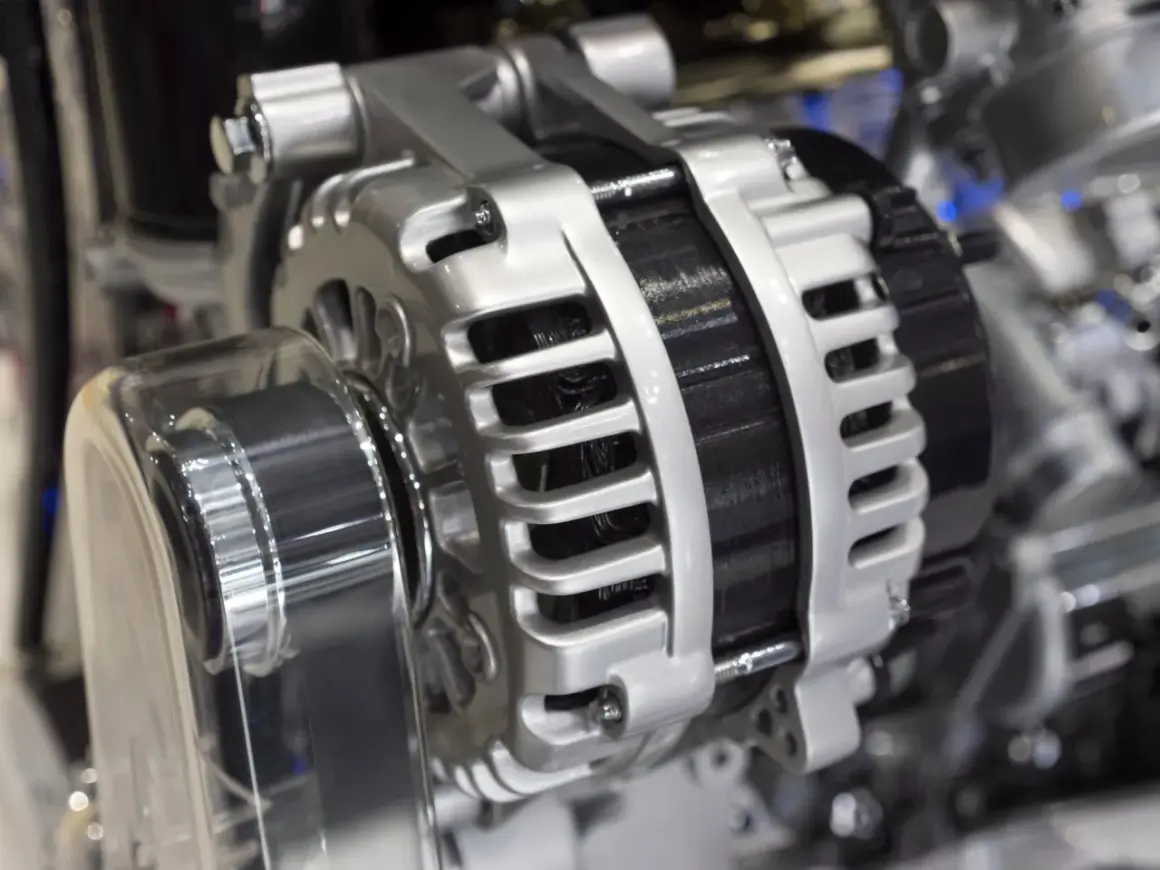

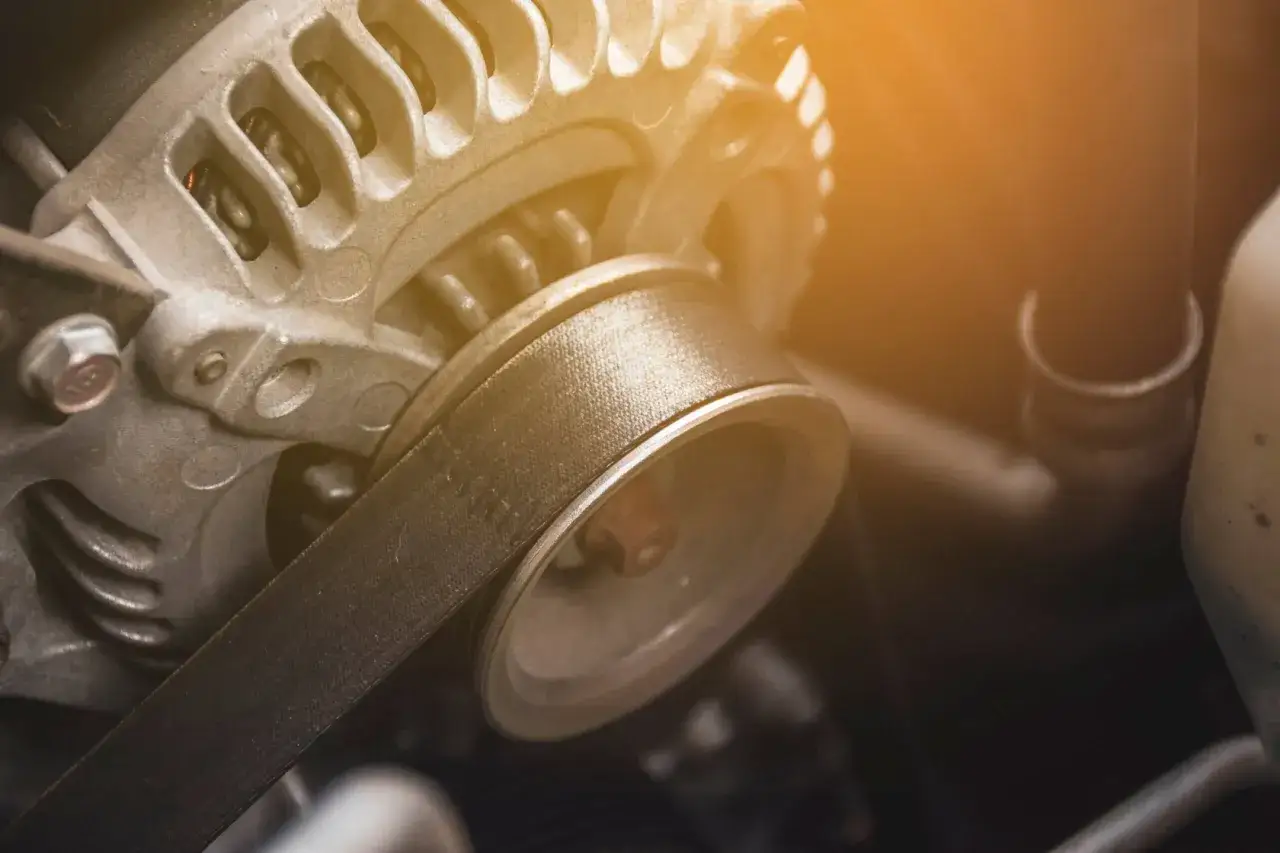

W alternatorze samochodowym sprawa jest szczególnie praktyczna. Wirnik pełni rolę magneśnicy, czyli wytwarza pole magnetyczne, a nieruchomy twornik odbiera energię w postaci prądu przemiennego. Dopiero prostownik zamienia go na prąd stały, który zasila instalację auta i doładowuje akumulator. Gdy ten układ traci równowagę, problemy czuć od razu: napięcie spada, elektronika zaczyna się zachowywać niestabilnie, a akumulator jest coraz słabszy.
Warto zapamiętać jedną rzecz: sama konstrukcja jest zaskakująco logiczna, ale awarie nie wynikają tylko z „zużycia”. Często zaczynają się od temperatury, drgań albo przeciążenia, więc następny krok to spojrzenie na budowę i różnice między najczęstszymi rozwiązaniami.
Z czego się składa i czym różnią się konstrukcje
Najbardziej typowy pakiet nieruchomy składa się z cienkich blach ferromagnetycznych, uzwojeń miedzianych, izolacji oraz elementów mocujących. Cienkie blachy ograniczają prądy wirowe, czyli niechciane prądy nagrzewające rdzeń. Uzwojenia są zwykle impregnowane lakierem albo żywicą, żeby mniej drgały, lepiej odprowadzały ciepło i nie ocierały się o siebie podczas pracy.
W praktyce konstrukcja zależy od zastosowania. Inaczej wygląda układ w alternatorze, inaczej w silniku BLDC, a jeszcze inaczej w silniku indukcyjnym używanym w pompach czy sprężarkach. Poniżej zestawiam najważniejsze różnice, bo to pomaga zrozumieć, dlaczego jeden typ psuje się od temperatury, a inny bardziej od wilgoci albo wibracji.
| Konstrukcja | Gdzie występuje | Co warto wiedzieć |
|---|---|---|
| Alternator samochodowy | Auta spalinowe | Uzwojenia pracują w wysokiej temperaturze, a prąd musi być szybko prostowany i stabilizowany. |
| Silnik BLDC lub PMSM | Elektryki, wspomagania, wentylatory | Cewki są sterowane elektronicznie, więc sprawność jest wysoka, ale duże znaczenie ma sterownik. |
| Silnik indukcyjny | Pompy, sprężarki, część napędów przemysłowych | Rdzeń z pakietu blach ogranicza straty, a sama budowa jest bardzo trwała i przewidywalna. |
| Prądnica lub agregat | Agregaty i maszyny robocze | Projektuje się ją pod dłuższą pracę pod obciążeniem i odporność na wysoką temperaturę. |
Różnice konstrukcyjne nie są detalem dla inżynierów, tylko realnie zmieniają sposób diagnozy. Skoro wiadomo już, jak to jest zbudowane, łatwiej przejść do objawów, które kierowca zauważa na co dzień.
Po czym poznasz uszkodzenie
Najbardziej znany sygnał to kontrolka ładowania, ale nie ona jedna powinna zapalić lampkę ostrzegawczą. Gdy napięcie zaczyna spadać, pojawiają się przygasające światła, reset radia, niestabilna praca elektroniki i coraz słabszy akumulator. Jeśli dodatkowo czuć zapach spalenizny albo obudowa alternatora robi się nienaturalnie gorąca, problem jest już bardziej zaawansowany.
W samochodzie dobrze działa prosty punkt odniesienia: przy pracującym silniku napięcie ładowania zwykle mieści się w okolicach 13,8-14,8 V. Jeśli widzę wartości bliższe napięciu spoczynkowemu akumulatora, czyli około 12,2-12,8 V, albo skaczące wskazania po włączeniu świateł i ogrzewania, traktuję to jako sygnał do głębszej diagnostyki. Trzeba też pamiętać, że podobne objawy potrafią dać regulator napięcia, diody prostownicze, szczotki czy łożyska, więc nie wolno wieszać winy na jednym elemencie od razu.Gdy ten obraz się układa, następny krok jest prosty: trzeba sprawdzić, co dokładnie mierzyć i jak nie pomylić usterki uzwojeń z problemem po drugiej stronie układu.
Jak diagnozuję ją w praktyce
Gdy sprawdzam układ ładowania albo napęd, zaczynam od rzeczy najprostszych. Zwykły multimetr dużo mówi o napięciu, ale nie pokaże wszystkiego, bo zwarcie międzyzwojowe potrafi wychodzić dopiero pod obciążeniem albo po rozgrzaniu. Dlatego w pierwszym kroku szukam nie tylko „czy działa”, ale też „jak zachowuje się po kilku minutach pracy”.
- Mierzę napięcie na akumulatorze na biegu jałowym i po włączeniu obciążenia, na przykład świateł, dmuchawy i ogrzewania szyby.
- Porównuję opory między fazami lub sekcjami uzwojeń, szukając wyraźnych różnic.
- Sprawdzam, czy nie ma przebicia do masy, najlepiej miernikiem izolacji albo testem warsztatowym.
- Oglądam lakier, izolację, przebarwienia i ślady przegrzania przy zaciskach oraz wyprowadzeniach.
- Jeśli to możliwe, robię próbę po rozgrzaniu, bo część usterek ujawnia się dopiero wtedy.
Tu jest ważna pułapka: sama wartość oporu nie zawsze wystarczy, bo uzwojenia są bardzo niskoohmowe i mała różnica bywa trudna do wyłapania bez porównania wszystkich sekcji. W warsztacie często bardziej liczy się symetria pomiarów, brak zwarcia do masy i zachowanie po nagrzaniu niż jeden „idealny” odczyt z tabeli. To też miejsce, w którym zwykła diagnostyka kończy się, a zaczyna decyzja, czy opłaca się naprawiać.
Kiedy naprawa ma sens, a kiedy lepiej wymienić całość
Jeśli uszkodzenie dotyczy głównie uzwojeń, a rdzeń, obudowa i reszta osprzętu są zdrowe, naprawa zwykle ma sens. W praktyce regeneracja alternatora kosztuje najczęściej około 200-500 zł, natomiast nowy alternator w popularnym aucie to zwykle 500-1500 zł, a w nowszych konstrukcjach potrafi kosztować kilka tysięcy. Przy takiej różnicy decyzja jest zazwyczaj oczywista, o ile nie ma poważnych uszkodzeń mechanicznych.
| Rozwiązanie | Kiedy wybieram | Orientacyjny koszt | Mój komentarz |
|---|---|---|---|
| Regeneracja lub przewinięcie | Gdy spalona jest głównie część elektryczna, a rdzeń i obudowa są dobre | Najczęściej 200-500 zł za regenerację alternatora jako całości | To zwykle najlepszy stosunek ceny do efektu, jeśli nie ma przegrzania całej konstrukcji. |
| Wymiana na nowy podzespół | Gdy uszkodzenia są rozległe albo auto ma bardzo zintegrowany układ | 500-1500 zł w popularnych autach, w droższych konstrukcjach nawet kilka tysięcy | Daje spokój na dłużej, ale koszt bywa trudny do obrony przy starszym samochodzie. |
| Naprawa punktowa | Gdy winne są połączenia, izolacja lub pojedyncza sekcja | Zależy od warsztatu i zakresu prac | Opłaca się tylko wtedy, gdy nie ma śladów głębokiego przegrzania. |
Ja zwykle stawiam prostą granicę: jeśli koszt naprawy zbliża się do 60-70% ceny nowej jednostki, zaczynam skłaniać się ku wymianie. Gdy jednak uszkodzenie jest punktowe i reszta układu jest w dobrej kondycji, regeneracja potrafi być rozsądniejsza niż zakup całego zespołu. Jeśli stojan przegrzewa się albo ma zwarcie międzyzwojowe, nie warto jeździć dalej na próbę, bo wtedy koszt naprawy potrafi urosnąć bardzo szybko.
