Wyłącznik różnicowoprądowy (RCD) to jedno z tych zabezpieczeń, które rzadko się zauważa, dopóki nie zadziała. Odcina zasilanie, gdy część prądu ucieka poza przewody robocze, a to w praktyce oznacza realną ochronę przed porażeniem i częścią awarii w instalacji. Ma to znaczenie szczególnie w garażu, przy ładowaniu auta, myjce ciśnieniowej, prostowniku czy elektronarzędziach, czyli wszędzie tam, gdzie wilgoć i metalowe elementy spotykają się z elektryką.
Najważniejsze rzeczy o wyłączniku różnicowoprądowym
- Reaguje na prąd upływu, a nie na zwykłe przeciążenie przewodu.
- Nie zastępuje wyłącznika nadprądowego ani bezpiecznika topikowego.
- W obwodach ochrony osobistej najczęściej spotkasz 30 mA.
- Przy elektronice, falownikach i ładowaniu aut elektrycznych ważny jest właściwy typ urządzenia.
- W garażu i na zewnątrz znaczenie mają też wilgoć, osobne obwody i regularny test przyciskiem.
- Jeśli zabezpieczenie wyzwala często, zwykle szukam przyczyny w sprzęcie, wilgoci albo błędzie montażu, a nie w „kaprysie” samego urządzenia.
Jak działa wyłącznik różnicowoprądowy i czego nie robi

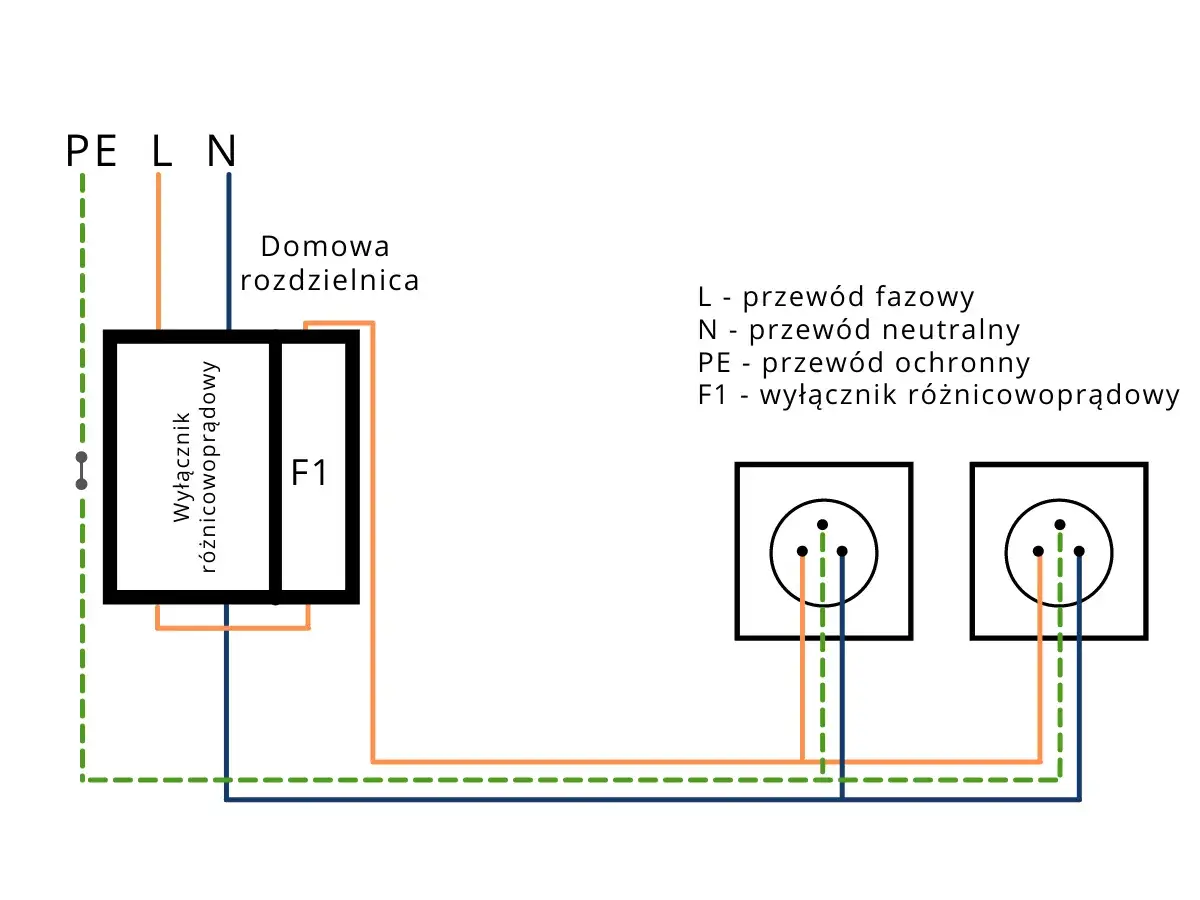

Najprościej: urządzenie porównuje prąd wpływający do obwodu z prądem z niego wracającym. Jeśli wszystko jest w porządku, bilans wynosi zero. Gdy część energii zaczyna odpływać inną drogą, na przykład przez uszkodzoną izolację, obudowę sprzętu albo ciało człowieka, pojawia się różnica i mechanizm szybko odcina zasilanie. W środku pracuje przekładnik sumujący, który „widzi” tę nierównowagę i uruchamia wyzwalacz.
Tu pojawia się ważne rozróżnienie, które w praktyce często ratuje instalację przed złym doborem zabezpieczeń: różnicówka nie chroni przed przeciążeniem i zwarciem. Od tego są wyłączniki nadprądowe albo bezpieczniki. Jeśli chcesz połączyć obie funkcje w jednym module, szukasz RCBO, czyli zabezpieczenia różnicowo-nadprądowego. To nie jest detal z katalogu, tylko realna różnica w tym, co obwód potrafi wytrzymać, a co tylko odłączyć w razie awarii.
| Urządzenie | Na co reaguje | Po co je stosuję |
|---|---|---|
| Wyłącznik różnicowoprądowy | Prąd upływu do ziemi | Ogranicza ryzyko porażenia i częściowo zmniejsza ryzyko pożaru |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Chroni przewody przed przegrzaniem i uszkodzeniem |
| RCBO | Prąd upływu, przeciążenie i zwarcie | Łączy obie funkcje w jednym urządzeniu |
To rozróżnienie ma znaczenie szczególnie tam, gdzie obwód pracuje ciężej niż zwykłe gniazdko w salonie, więc naturalnie prowadzi do pytania, gdzie różnicówka naprawdę robi różnicę.
Dlaczego w garażu i przy aucie to szczególnie ważne
W garażu warunki są po prostu trudniejsze niż w suchym pokoju. Betonowa podłoga, wilgoć po myciu auta, metalowa karoseria, przedłużacz przeciągnięty przez podjazd i sprzęt o większym poborze mocy tworzą środowisko, w którym każdy błąd instalacyjny szybciej wychodzi na jaw. Myjka ciśnieniowa, kompresor, odkurzacz warsztatowy, prostownik czy ładowarka do samochodu elektrycznego to urządzenia, przy których ochrona różnicowa przestaje być dodatkiem, a staje się podstawą.
Z doświadczenia patrzę na to tak: jeśli obwód ma pracować przy mokrej posadzce, na zewnątrz albo zasilać sprzęt z elektroniką mocy, trzeba brać pod uwagę nie tylko moc, ale też sposób pracy odbiornika. Falowniki, zasilacze impulsowe i układy ładowania potrafią wytwarzać składowe, z którymi zwykła różnicówka nie zawsze radzi sobie tak samo dobrze. Właśnie dlatego przy modernizacji garażu albo montażu wallboxa wybór zabezpieczenia trzeba traktować jak część projektu, a nie jak szybki zakup z półki.
W praktyce im bliżej auta, wody i elektroniki, tym mniej miejsca na przypadkowe decyzje. A skoro tak, warto przejść do tego, jak dobrać właściwy typ i czułość do konkretnego obwodu.
Jak dobrać typ i czułość do obwodu
Najczęściej spotykana czułość ochronna to 30 mA i właśnie ją traktuję jako punkt wyjścia tam, gdzie urządzenie ma chronić ludzi przed porażeniem. Wyższe wartości, na przykład 100 mA albo 300 mA, stosuje się raczej tam, gdzie priorytetem jest selektywność lub ochrona przeciwpożarowa całego fragmentu instalacji. Nie są to zamienniki dla ochrony osobistej w zwykłych gniazdach.
Sam typ urządzenia ma równie duże znaczenie jak czułość. W nowoczesnej instalacji samochodowo-domowej nie wybieram go „na oko”, bo elektronika w odbiornikach zmienia sposób powstawania prądów upływu. Najkrócej wygląda to tak:
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste, starsze obwody bez elektroniki | Coraz mniej uniwersalny przy nowoczesnych odbiornikach |
| A | Prąd przemienny i pulsujący prąd stały | Większość domowych obwodów, gniazda w garażu, AGD | To zwykle rozsądniejszy wybór niż typ AC przy elektronice użytkowej |
| F | AC, pulsujący DC i mieszane częstotliwości | Sprzęt z falownikiem, niektóre pompy, klimatyzacja, bardziej wymagające napędy | Daje lepszą odporność tam, gdzie odbiornik pracuje „nieczysto” elektrycznie |
| B | Wszystkie rodzaje prądu różnicowego | Ładowarki EV, fotowoltaika, 3-fazowe falowniki | To najbezpieczniejszy kierunek przy źródłach DC, ale też zwykle droższy wybór |
Jeśli modernizuję obwód do ładowania auta elektrycznego albo warsztat z urządzeniami mocy, nie szukam oszczędności na typie zabezpieczenia. W takich miejscach błąd doboru potrafi kosztować więcej niż sama różnica w cenie między modelami. Kiedy typ jest już dobrany, zostaje druga połowa roboty: uniknięcie błędów, które potrafią osłabić ochronę mimo dobrego sprzętu.
Najczęstsze błędy, które osłabiają ochronę
W praktyce widzę kilka powtarzających się pomyłek. Część z nich wynika z oszczędzania, część z pośpiechu, a część z prostego mylenia funkcji urządzeń. Najbardziej problematyczne są te, które nie dają natychmiastowego objawu, tylko udają „dziwne” zachowanie instalacji.
- Mylenie różnicówki z bezpiecznikiem - urządzenie nie chroni przed każdym problemem w obwodzie, więc samo w sobie nie załatwia przeciążenia ani zwarcia.
- Jeden obwód dla zbyt wielu odbiorników - kiedy na jednym zabezpieczeniu lądują gniazda, oświetlenie, ładowarka i sprzęt warsztatowy, rośnie ryzyko niepotrzebnych wyłączeń.
- Zły typ do elektroniki - typ AC bywa po prostu za mało elastyczny przy nowoczesnych urządzeniach z zasilaczami i falownikami.
- Wspólny przewód neutralny dla kilku obwodów - to częsty błąd po amatorskich przeróbkach i jeden z szybszych sposobów na losowe wyzwalanie zabezpieczenia.
- Ignorowanie wilgoci i zabrudzeń - w garażu, piwnicy czy na zewnątrz nawet drobna nieszczelność potrafi uruchamiać ochronę bez wyraźnego wzorca.
- Traktowanie częstego wyzwalania jak kaprysu - jeśli zabezpieczenie działa regularnie, zwykle sygnalizuje realny problem, a nie swoją „nadwrażliwość”.
Gdy różnicówka wybija po podłączeniu konkretnego urządzenia, zaczynam od niego. Gdy wyzwala bez oczywistej przyczyny, potrzebne są pomiary upływu i izolacji oraz sprawdzenie podłączeń przez elektryka. I właśnie dlatego regularny test nie jest formalnością, tylko prostym sposobem na odróżnienie działającej ochrony od martwej obudowy w rozdzielnicy.
Jak testować urządzenie i co zrobić, gdy wybija
Test przyciskiem T robię co około trzy miesiące. To szybka czynność: naciskasz przycisk, obwód powinien się odłączyć, a potem trzeba przywrócić zasilanie zgodnie z instrukcją urządzenia. Jeśli test nie powoduje zadziałania, traktuję to jako sygnał ostrzegawczy, nie jako drobną niedogodność.
- Naciśnij przycisk testu i sprawdź, czy zasilanie faktycznie się odłącza.
- Jeśli urządzenie nie reaguje, nie uznawaj go za sprawne tylko dlatego, że „jeszcze działało wczoraj”.
- Gdy zabezpieczenie wybija w normalnej pracy, odłącz po kolei odbiorniki z chronionego obwodu.
- Sprawdź, czy problem nie pojawia się po wilgoci, myciu garażu albo podłączeniu konkretnego sprzętu.
- Jeśli nie da się wskazać winnego urządzenia albo zabezpieczenie nie daje się ponownie załączyć, wezwij elektryka.
Najgorszy ruch to obchodzenie ochrony albo zastępowanie diagnostyki „na próbę”. W garażu i przy aucie często w grę wchodzi wilgoć, uszkodzony przewód, zawilgocone gniazdo albo źle wykonane połączenie neutralne, więc szybkie obejście problemu zwykle tylko przenosi ryzyko dalej. Po takim sprawdzeniu zostaje już ostatnia rzecz: kilka prostych korekt, które robią większą różnicę niż kolejny gadżet w rozdzielnicy.
Co jeszcze sprawdzić, zanim uznasz instalację za naprawdę bezpieczną
Sama różnicówka nie załatwia wszystkiego. W garażu i przy domowym stanowisku do auta patrzę jeszcze na trzy rzeczy: sensowny podział obwodów, stan osprzętu i jakość połączeń. Jeśli ładowarka EV, gniazda warsztatowe i oświetlenie siedzą na jednym wspólnym torze, później trudno o porządek w awariach i diagnostyce.
- Osobny obwód dla ładowarki lub cięższego sprzętu - poprawia selektywność i ułatwia szukanie usterek.
- Bryzgoszczelny osprzęt w strefach wilgotnych - garaż, pralnia czy zewnętrzne gniazdo to nie miejsce na przypadkowy materiał.
- Czytelne oznaczenia w rozdzielnicy - dzięki nim od razu wiadomo, co faktycznie chroni dane zabezpieczenie.
- Brak stałych przedłużaczy jako „rozwiązania” - to jeden z najczęstszych znaków, że instalacja jest prowizorycznie łatana zamiast dobrze zaprojektowana.
- Kontrola po modernizacji - po zmianach w garażu warto wykonać pomiary, a nie zakładać, że wszystko działa tylko dlatego, że nic nie wybija.
Jeśli miałbym zostawić jedną praktyczną myśl, to taką: wyłącznik różnicowoprądowy ma chronić ludzi, ale działa najlepiej wtedy, gdy jest częścią sensownie zaprojektowanej całości. W garażu, przy aucie i wokół domu różnicę robi nie sam moduł w rozdzielnicy, tylko dobór typu, testowanie i porządek w całej instalacji.
