Element do sterowania napięciem przemiennym bywa prostszy niż przekaźnik, a przy tym znacznie wygodniejszy w regulacji mocy. Właśnie dlatego triak pojawia się w ściemniaczach, regulatorach grzałek, prostych sterownikach warsztatowych i układach, w których liczy się szybkie przełączanie bez mechaniki. Poniżej rozkładam temat na czynniki pierwsze: jak działa, gdzie ma sens, jak go dobrać i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze informacje o tym elemencie w kilku punktach
- Przewodzi w obie strony po impulsie na bramce i utrzymuje stan przewodzenia, dopóki prąd nie spadnie poniżej progu.
- Najlepiej pracuje z AC, zwłaszcza z grzałkami i oświetleniem żarowym, czyli tam, gdzie obciążenie jest przewidywalne.
- Dla 230 V AC bezpiecznym punktem startu jest zwykle klasa 600 V, a przy większych zakłóceniach 800 V.
- Przy LED-ach i silnikach trzeba sprawdzić prąd podtrzymania, odporność na dv/dt i ewentualny snubber.
- W elektronice auta częściej wygrywa MOSFET, a w prostych układach sieciowych ten element nadal jest bardzo wygodny.
Jak działa triak i dlaczego dobrze pasuje do prądu przemiennego
To półprzewodnik z trzema wyprowadzeniami: dwiema elektrodami głównymi i bramką. Krótki impuls na bramce uruchamia przewodzenie, a potem element pozostaje otwarty tak długo, jak płynie przez niego wystarczająco duży prąd. W AC pomaga mu samo przejście napięcia przez zero, bo wtedy prąd spada i układ może się wyłączyć bez dodatkowej logiki.
Co robi bramka
Bramka nie zasila obciążenia bezpośrednio. Ona tylko wyzwala stan przewodzenia, dlatego w praktyce trzeba dobrać taki prąd sterujący, żeby uwzględniał najgorszy przypadek temperatury i tolerancji elementu. Jeśli sterownik daje zbyt słaby impuls, układ będzie działał kapryśnie albo nie włączy się w ogóle.
Dlaczego prąd podtrzymania ma znaczenie
Po zadziałaniu istotny staje się prąd podtrzymania. Gdy spadnie poniżej progu, element gaśnie. To właśnie dlatego układy z małym poborem, zwłaszcza niektóre LED-owe lub zasilane z lekkich obciążeń, potrafią sprawiać więcej problemów niż klasyczna grzałka.
Przeczytaj również: Pojemność kondensatora - Co to? Jak działa w aucie 12V?
Co zmienia faza napięcia
W obciążeniu rezystancyjnym wszystko jest dość przewidywalne. Przy obciążeniu indukcyjnym prąd i napięcie są przesunięte w czasie, więc wyłączanie robi się trudniejsze, a wymagania wobec odporności na dv/dt rosną. To pierwszy moment, w którym zaczyna się myśleć o snubberze i chłodzeniu.
To prowadzi prosto do pytania, gdzie ten sposób sterowania naprawdę się opłaca, a gdzie lepiej go sobie odpuścić.
Gdzie sprawdza się w garażu, domu i prostych sterownikach
W motoryzacyjnym otoczeniu najczęściej spotyka się go nie w samej instalacji auta, lecz w urządzeniach warsztatowych zasilanych z 230 V. Ściemniacz lampy nad stanowiskiem pracy, regulator grzałki, sterowanie wentylacją czy prosty układ do lutownicy transformatorowej to miejsca, w których ten element ma sens, bo daje płynną regulację bez ruchomych części.
| Zastosowanie | Dlaczego działa dobrze | Na co uważać |
|---|---|---|
| Grzałki, podgrzewacze, nagrzewnice | Obciążenie jest prawie rezystancyjne, więc regulacja mocy jest przewidywalna. | Trzeba policzyć zapas prądowy i odprowadzenie ciepła. |

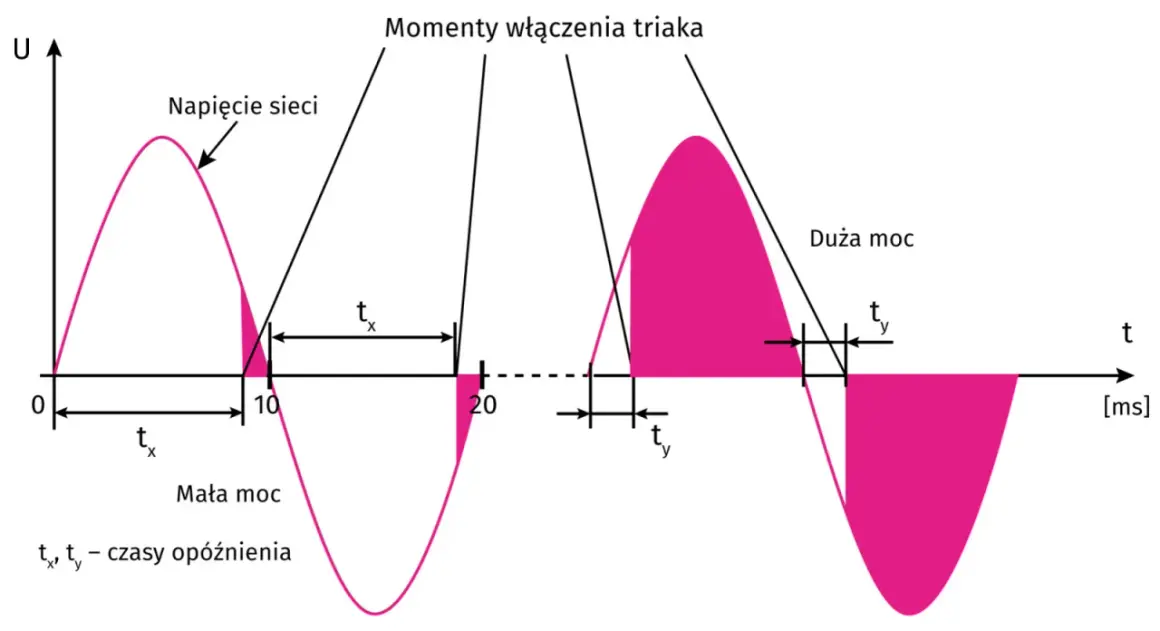

| Oświetlenie żarowe i halogenowe | Łatwo sterować kątem załączenia i uzyskać płynne ściemnianie. | Źródła LED zwykle wymagają innego podejścia. |
| Wentylatory i silniki uniwersalne | Możliwa jest prosta regulacja prędkości bez rozbudowanej elektroniki. | Pojawiają się zakłócenia, hałas i większe obciążenie termiczne. |
| Urządzenia warsztatowe i domowe | Układ jest tani, kompaktowy i łatwy do odizolowania od sterowania. | Potrzebne są bezpiecznik, poprawna izolacja i sensowna obudowa. |
Jeżeli mówimy o niskonapięciowej elektronice samochodowej, ta technika zwykle nie jest pierwszym wyborem. W instalacjach 12 V i 24 V częściej sięga się po elementy lepiej dopasowane do prądu stałego, a to rozwiązanie zostawia się głównie po stronie urządzeń zasilanych z sieci.
Skoro wiadomo już, gdzie to ma sens, warto przejść do doboru konkretnej wersji. W praktyce to właśnie tu najczęściej robi się błąd.
Jak dobrać właściwy model do obciążenia
Ja patrzę na cztery rzeczy: napięcie blokowania, prąd skuteczny, prąd bramki i warunki cieplne. Dla 230 V AC nie wybierałbym wersji na styk; bezpieczniejszy start to zwykle 600 V, a w środowisku z większymi przepięciami 800 V daje wyraźnie większy margines. Prąd obciążenia też trzeba przeliczyć uczciwie: grzałka 1 kW pobiera około 4,3 A, a 2 kW już około 8,7 A.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Napięcie blokowania | Maksymalne napięcie, które element ma wytrzymać w stanie wyłączenia. | Przy sieci 230 V AC celuję zwykle w 600 V, a w trudniejszych warunkach w 800 V. |
| Prąd skuteczny | Prąd ciągły, jaki element może przenosić bez przegrzewania. | Zostawiam 30-50% zapasu i nie zakładam pracy bez chłodzenia, jeśli obciążenie jest większe. |
| Prąd bramki | Minimalny impuls potrzebny do wyzwolenia przewodzenia. | Sterownik powinien dać wyraźny zapas, zwłaszcza przy niskiej temperaturze i gorszym egzemplarzu. |
| Prąd latching i holding | Parametry decydujące o tym, czy element pozostanie włączony po impulsie i nie zgaśnie zbyt wcześnie. | Przy małych obciążeniach, zwłaszcza LED-owych, te wartości mają duże znaczenie. |
| dV/dt i odporność komutacyjna | Odporność na szybkie zmiany napięcia i trudne wyłączanie przy obciążeniu indukcyjnym. | Tu najczęściej wchodzi do gry snubber i lepszy układ sterowania. |
W praktyce lubię też prostą zasadę: jeśli obciążenie ma charakter rezystancyjny, dobór jest łatwiejszy; jeśli jest indukcyjne albo ma mały pobór prądu, trzeba czytać kartę katalogową dużo uważniej. Przy lekkich obciążeniach latching current i holding current często mieszczą się w zakresie od kilku do kilkudziesięciu mA, więc z pozoru drobny szczegół potrafi zadecydować o stabilności całego układu.
Po doborze przychodzi moment prawdy: układ może działać na stole, a potem zacząć sprawiać kłopoty po nagrzaniu albo przy dłuższej pracy. To zwykle nie jest wada samego elementu, tylko błędy wokół niego.
Jakie błędy najczęściej psują układ
Najczęstszy błąd to traktowanie go jak uniwersalnego klucza do wszystkiego. Nie jest. Przy złym doborze obciążenia element zaczyna się samoczynnie wyzwalać, przegrzewać albo nie wyłącza się w odpowiednim momencie. Drugim klasycznym problemem jest brak marginesu termicznego: katalogowe 8 A nie znaczy 8 A bez radiatora w zamkniętej obudowie.
| Objaw | Prawdopodobna przyczyna | Co zrobiłbym najpierw |
|---|---|---|
| Układ sam się załącza | Zakłócenia, zbyt duże dv/dt, kiepski layout płytki. | Dodałbym snubber RC, poprawił prowadzenie ścieżek i sprawdził separację sterowania. |
| Element mocno się grzeje | Za mały zapas prądowy albo brak chłodzenia. | Wybrałbym większą obudowę, radiator lub lepszą wentylację. |
| Oświetlenie LED mruga | Prąd obciążenia spada poniżej progu podtrzymania. | Sprawdziłbym zgodność źródła światła z regulacją fazową albo wybrał inne rozwiązanie. |
| Silnik pracuje nierówno | Przesunięcie fazowe i trudne wyłączanie przy obciążeniu indukcyjnym. | Przetestowałbym układ z dodatkowym tłumieniem i inną metodą sterowania. |
| Układ działa na zimno, a po rozgrzaniu przestaje | Parametry zmieniają się z temperaturą, a projekt nie ma zapasu. | Sprawdziłbym prąd bramki, odprowadzenie ciepła i zachowanie przy maksymalnej temperaturze pracy. |
W układach indukcyjnych pomocny bywa snubber RC. Jako punkt startowy często spotyka się zakres około 47-100 nF i 47-100 Ω, ale traktuję to wyłącznie jako punkt wyjścia do testów, nie gotową receptę. Jeśli ktoś próbuje zasilać układ z mikrokontrolera, izolacja sterowania i poprawny driver są równie ważne jak sam element mocy.
Jest jeszcze jedno pytanie, które zadaję sobie zawsze przed finalnym wyborem: czy ten układ na pewno jest najlepszy do danego rodzaju zasilania, czy tylko przyzwyczaiłem się do niego zbyt mocno?
Kiedy lepszy będzie przekaźnik albo MOSFET
| Rozwiązanie | Największa zaleta | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Element dwukierunkowy do AC | Tani, prosty i bardzo wygodny przy regulacji mocy w sieci przemiennej. | Nie nadaje się dobrze do DC i wymaga uwagi przy obciążeniach indukcyjnych. | Ściemniacze, grzałki, prostsze sterowniki warsztatowe, regulacja fazowa. |
| Przekaźnik | Pełna separacja i łatwe przełączanie zarówno AC, jak i DC. | Ma części mechaniczne, hałasuje i zużywa się przy częstym przełączaniu. | Rzadkie załączanie, duże prądy, proste sterowanie bez płynnej regulacji. |
| MOSFET | Bardzo dobra sprawność przy prądzie stałym i sterowaniu PWM. | Do AC potrzebuje innej topologii, a układ sterowania bywa bardziej złożony. | Elektronika samochodowa, zasilanie 12/24/48 V, regulacja po stronie DC. |
W praktyce wybór zwykle wygląda prosto: jeśli pracuję z siecią AC i chcę płynnie sterować mocą, ten typ elementu nadal ma dużo sensu. Jeśli mam do czynienia z DC, elektroniką samochodową albo zależy mi na wysokiej sprawności przy PWM, częściej sięgam po MOSFET. Najlepszy układ nie jest najbardziej uniwersalny, tylko najlepiej dopasowany do obciążenia, temperatury i sposobu wyłączania.
