Impedancja pętli zwarcia decyduje o tym, czy zabezpieczenie odetnie zasilanie wystarczająco szybko, gdy w obwodzie pojawi się zwarcie. To ważne w domu, garażu, warsztacie i przy ładowaniu auta elektrycznego, bo od tego zależy nie tylko bezpieczeństwo ludzi, ale też ryzyko uszkodzenia przewodów, osprzętu i elektroniki. W tym tekście pokazuję, jak rozumieć wynik, na co uważać przy pomiarze i co zrobić, gdy wartość wychodzi zbyt wysoka.
Najpierw sprawdź, czy wynik naprawdę oznacza bezpieczne odłączenie
- Najważniejsze nie jest samo „ile wyszło”, ale to, czy zabezpieczenie odetnie zasilanie w wymaganym czasie.
- W praktyce liczy się układ sieci: TN, TT albo IT, bo każdy ocenia się trochę inaczej.
- Za wysoka wartość zwykle oznacza zbyt mały prąd zwarciowy i wolniejsze wyłączenie.
- Przy obwodach z RCD potrzebny jest odpowiedni tryb pomiaru, najlepiej bez niepotrzebnego wyzwalania.
- W garażu i przy wallboxie słaby wynik bywa skutkiem długiego przewodu, luźnych połączeń albo źle dobranego zabezpieczenia.
Co ten parametr mówi o instalacji
To nie jest zwykły opór przewodu. Mierzona jest cała droga prądu zwarciowego: źródło, przewód fazowy, przewód ochronny albo uziemienie, połączenia i elementy po drodze. W praktyce suma rezystancji i składowych indukcyjnych decyduje o tym, jak duży prąd popłynie przy uszkodzeniu. Im niższa wartość, tym większa szansa, że zabezpieczenie zadziała w wymaganym czasie.Ja patrzę na ten parametr jak na test całego toru ochrony, a nie samych przewodów. Jeśli jeden styk jest luźny, obwód ma długi odcinek kabla albo po drodze są słabe połączenia wyrównawcze, wynik potrafi się pogorszyć mimo tego, że sama instalacja „na oko” wygląda dobrze.
| Wynik | Co zwykle oznacza | Praktyczny skutek |
|---|---|---|
| Niski | Duży prąd zwarciowy i dobry tor ochronny | Zabezpieczenie ma większą szansę zadziałać szybko |
| Wysoki | Mały prąd zwarciowy, często długi obwód lub słabe połączenia | Ryzyko opóźnionego wyłączenia i wyższego napięcia dotykowego |
| Zmienny | Możliwe zakłócenia, niestabilny styk albo obciążone RCD | Wynik trzeba powtórzyć i sprawdzić warunki pomiaru |
Żeby ocenić go sensownie, trzeba zestawić go z charakterystyką zabezpieczenia, a nie z katalogową liczbą. I właśnie dlatego następny krok to porównanie wyniku z tym, co ma faktycznie odłączyć obwód.
Jak odczytać wynik i porównać go z zabezpieczeniem
Ja zaczynam od dwóch rzeczy: układu sieci i zabezpieczenia, które ma zadziałać. W układzie TN obowiązuje prosta zasada Zs ≤ U0 / Ia, ale Ia nie jest prądem znamionowym wyłącznika - to prąd, przy którym aparat ma pewnie odłączyć obwód w wymaganym czasie. W TT ważny jest przede wszystkim warunek z RCD i uziemieniem, a w IT ocena jest jeszcze bardziej zależna od konkretnej konfiguracji.
| Układ sieci | Co jest najważniejsze | Na co patrzę w praktyce |
|---|---|---|
| TN | Warunek samoczynnego wyłączenia zasilania | Zs i Ia, zwykle 0,4 s dla obwodów końcowych i 5 s dla rozdzielczych |
| TT | Uziemienie i RCD | W praktyce kluczowe jest RA × IΔn ≤ 50 V, a sam wynik pętli nie mówi jeszcze wszystkiego |
| IT | Reakcja na pierwszy i drugi błąd | Interpretacja jest indywidualna i zwykle wymaga projektu albo wsparcia specjalisty |
W uproszczeniu: przy 230 V i prądzie wyłączającym 150 A dopuszczalna wartość wynosi około 1,53 Ω. Jeśli wychodzi 0,8 Ω, mam zapas; jeśli 1,7 Ω, szukam przyczyny, bo obwód zbliża się do granicy. Właśnie tu często wychodzi różnica między poprawną instalacją a taką, która działa tylko „na styk”.
W praktyce dobry odczyt to nie tylko liczba, ale też czas wyłączenia. Dla obwodów końcowych w TN najczęściej patrzy się na 0,4 s, a dla obwodów rozdzielczych na 5 s; w TT dla obwodów rozdzielczych często przyjmuje się 1 s. Gdy mam przed sobą wynik graniczny, nie ufam jednemu odczytowi. Powtarzam pomiar i sprawdzam, czy wszystko zgadza się z dokumentacją zabezpieczenia.
Samo równanie nie wystarczy, bo wynik trzeba jeszcze zmierzyć tak, by nie zakłócić pracy instalacji. I tu wchodzimy w praktykę, która w garażu, warsztacie czy przy wallboxie ma większe znaczenie niż teoria.

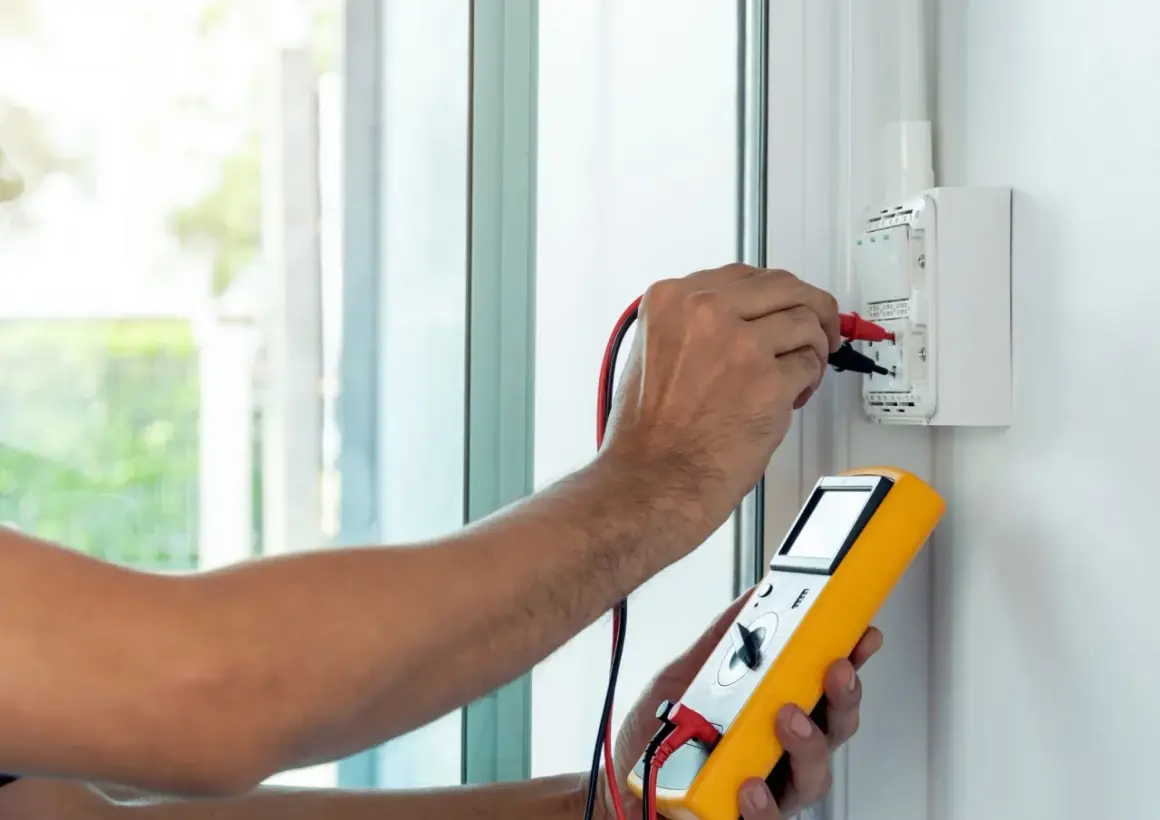

Jak wykonać pomiar bez zbędnych przerw w zasilaniu
Wykonuję to zawsze według prostego schematu. Najpierw sprawdzam, z jakim układem sieci mam do czynienia, jakie zabezpieczenie chroni obwód i czy po drodze jest wyłącznik różnicowoprądowy. Potem wybieram punkt najbardziej oddalony od rozdzielnicy, bo to tam wynik zwykle jest najgorszy i tam instalacja musi obronić się w realnych warunkach.
- Sprawdzam ciągłość przewodu ochronnego i połączeń wyrównawczych.
- Weryfikuję rodzaj zabezpieczenia oraz jego charakterystykę.
- Wybieram punkt końcowy obwodu, a nie najwygodniejsze gniazdo przy rozdzielnicy.
- Na obwodach z RCD używam trybu no-trip, żeby uniknąć niepotrzebnego wyłączenia.
- Jeśli wynik jest blisko granicy, powtarzam pomiar i porównuję odczyty.
Przy RCD 30 mA tester w trybie bez wyzwalania zwykle używa małego prądu, często około 15 mA lub mniej. To wygodne, ale ma ograniczenie: w trudnych warunkach odczyt może zostać zawyżony przez sam RCD albo przez zakłócenia sieci. Jeśli wynik jest blisko limitu, nie opieram decyzji na jednym strzale.
W warsztacie, przy zasilaniu narzędzi albo przy ładowarce samochodu, taki pomiar ma sens tylko wtedy, gdy jest wykonany w realnym punkcie poboru. Dopiero wtedy widzę, czy obwód naprawdę daje bezpieczne wyłączenie, czy tylko wygląda dobrze na papierze.
Nawet poprawny pomiar łatwo zepsuć, jeśli pominie się kilka praktycznych pułapek. To właśnie one najczęściej fałszują wynik i prowadzą do złych decyzji.
Najczęstsze błędy, które fałszują odczyt
W terenie błędy powtarzają się zaskakująco regularnie. I nie chodzi o wielkie awarie, tylko o drobiazgi, które na końcu mocno zmieniają wynik.
- Pomiar przy najbliższym gnieździe zamiast na końcu obwodu, przez co wynik wygląda lepiej niż rzeczywistość.
- Luźne zaciski, utlenione styki i stare gniazda, które dodają opór w najmniej oczekiwanym miejscu.
- Użycie złego trybu przy RCD, przez co odczyt jest formalnie poprawny, ale mało miarodajny.
- Zakłócenia od falowników, UPS-ów, prostowników i spawarek, szczególnie w warsztatach samochodowych.
- Traktowanie jednego wyniku jako odpowiedzi o całej instalacji, mimo że obwód zasilający i końcowy mogą zachowywać się inaczej.
- Pomijanie wcześniejszych testów, zwłaszcza ciągłości PE i oceny izolacji, bez których sam wynik pętli nie daje pełnego obrazu.
Jeśli odczyt „pływa”, zaczynam od połączeń i warunków pracy obwodu, a nie od wymiany miernika. W praktyce to częściej luźny styk albo zakłócony obwód niż wadliwy przyrząd. Gdy to wykluczę, dopiero wtedy wracam do projektu instalacji.
Jeśli wynik nadal jest za duży, trzeba szukać przyczyny w projekcie albo wykonaniu obwodu. I tu wchodzą działania naprawcze, które mają sens tylko wtedy, gdy są dobrane do konkretnej instalacji.
Co zrobić, gdy wynik jest zbyt wysoki
Za wysoki wynik nie oznacza automatycznie, że instalacja nadaje się do wymiany. Często da się wskazać konkretną przyczynę i naprawić tylko ten fragment, który naprawdę psuje całość.
| Przyczyna | Co zwykle pomaga | Czego nie robić |
|---|---|---|
| Zbyt długi obwód | Skrócić trasę albo zwiększyć przekrój przewodów | Nie podnosić bez analizy wartości zabezpieczenia |
| Słabe połączenia | Dokręcić, oczyścić lub wymienić zużyty osprzęt | Nie ignorować nagrzewania styków i przebarwień |
| TT z nieskutecznym uziemieniem | Poprawić uziom i sprawdzić współpracę z RCD | Nie liczyć wyłącznie na nadprądówkę |

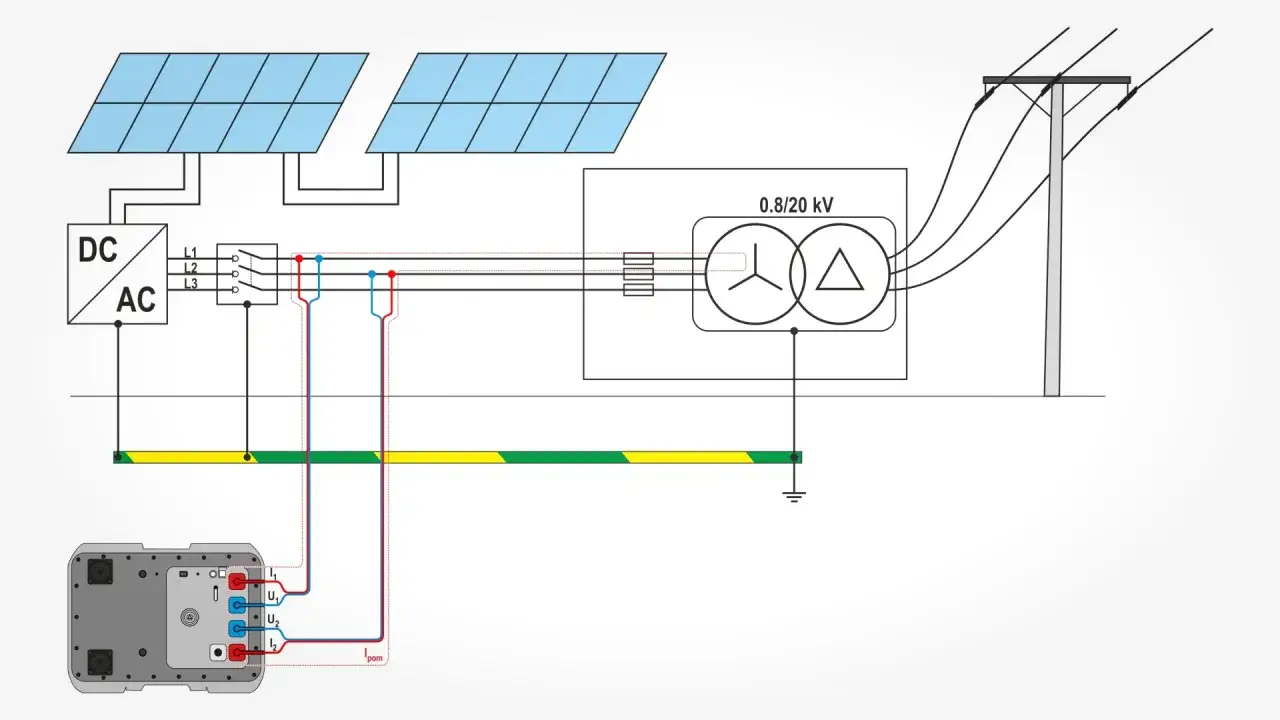

| Instalacja przy EV, PV lub UPS | Sprawdzić metodę pomiaru i konfigurację układu | Nie mierzyć tylko „na szybko” w jednym punkcie |
Najgorszy skrót to samowolne podnoszenie wartości zabezpieczenia bez analizy przekrojów i warunków zwarcia. To może poprawić papierowy wynik, ale pogorszyć bezpieczeństwo przewodów. Jeśli obwód ma zasilać wallbox, sprężarkę albo narzędzia warsztatowe, taki błąd szybko wraca w postaci przegrzewania, niepewnych wyłączeń albo awarii osprzętu.
W garażu z ładowarką samochodu elektrycznego często problemem nie jest sam punkt ładowania, tylko dłuższa trasa kablowa od rozdzielnicy albo zużyte połączenia po drodze. Wtedy sens ma nie tylko korekta jednego elementu, ale całościowe sprawdzenie obwodu od początku do końca.
Właśnie dlatego ten temat tak często wraca przy wallboxach i w garażach z długimi trasami kablowymi. A to prowadzi do najważniejszego pytania: co z tego wynika dla kierowcy i właściciela garażu?
Dlaczego to ma znaczenie w garażu, warsztacie i przy ładowaniu auta
W motoryzacyjnym kontekście ten pomiar wraca częściej, niż się wydaje. Nowe gniazdo do kompresora, spawarki, prostownika, podgrzewacza albo wallboxa potrafi wyjść dobrze tylko wtedy, gdy jest ocenione w miejscu rzeczywistego poboru, a nie przy samej rozdzielnicy.
Jeśli w garażu albo przy domu planujesz ładowanie auta elektrycznego, patrz nie tylko na wynik pętli, ale też na RCD, długość kabla i stan połączeń. Przy takim zestawie elementów ma znaczenie każdy detal, bo elektronika ładowarki i sama infrastruktura potrafią zmieniać zachowanie obwodu bardziej, niż widać to na pierwszy rzut oka.
Najuczciwsze podejście jest proste: mierzyć tam, gdzie naprawdę płynie prąd roboczy, interpretować wynik według konkretnego zabezpieczenia i nie ignorować wartości granicznych. Właśnie to daje odpowiedź, czy instalacja jest gotowa do bezpiecznej pracy, czy wymaga korekty zanim zacznie obsługiwać samochód, narzędzia albo codzienne zasilanie garażu.
