W instalacjach elektrycznych i w akumulatorach jeden drobny szczegół potrafi zmienić cały sposób czytania schematu. Katoda to elektroda, z której prąd umowny wypływa z polaryzowanego urządzenia, a zrozumienie tego pojęcia pomaga uniknąć pomyłek przy bateriach, diodach, LED-ach i prostownikach samochodowych. W tym tekście porządkuję definicję, wyjaśniam różnicę między prądem a ruchem elektronów i pokazuję, jak czytać oznaczenia w praktyce.
Najważniejsze rzeczy, które warto zapamiętać od razu
- To elektroda, przez którą prąd umowny wypływa z układu, ale jej znak nie jest wiecznie stały.
- W elektrochemii na tej elektrodzie zachodzi redukcja, czyli przyjmowanie elektronów.
- W akumulatorze samochodowym znaczenie biegunów zależy od tego, czy układ pracuje, czy się ładuje.
- W diodzie i LED najłatwiej rozpoznać stronę katodową po symbolu, pasku oznaczeniowym albo obudowie.
- Najczęstszy błąd to mieszanie prądu umownego z ruchem elektronów.
Co naprawdę oznacza ta elektroda
W elektrotechnice i elektrochemii patrzę na ten temat z dwóch stron naraz: kierunku przepływu prądu umownego i reakcji chemicznej. Definicja jest prosta: to elektroda, przez którą prąd wypływa ze spolaryzowanego układu. W ujęciu chemicznym jest to z kolei miejsce redukcji, czyli przyjmowania elektronów. W elektrolicie do tej strony wędrują kationy, bo właśnie tam „szukają” elektronów.
Tu zaczyna się najczęstsze zamieszanie. Elektrony w przewodniku metalicznym poruszają się przeciwnie do prądu umownego, więc ktoś, kto bez kontekstu próbuje czytać schemat, szybko wpada w pułapkę. Ja zawsze najpierw ustalam, czy opisuję źródło energii, odbiornik czy układ podczas ładowania, a dopiero potem przypisuję funkcję elektrod.
To nie jest szkolna drobiazgowość. W praktyce taki porządek oszczędza czas przy diagnozowaniu obwodu i pozwala szybciej odróżnić poprawne podłączenie od błędu, który może spalić bezpiecznik albo uszkodzić element półprzewodnikowy. Dalej widać najlepiej, dlaczego ten sam element nie zawsze ma identyczny znak „plus” albo „minus”.
Dlaczego znak plus i minus zależą od trybu pracy
Najwięcej nieporozumień bierze się stąd, że wiele osób chce jednej, sztywnej reguły dla wszystkich przypadków. To działa tylko częściowo. W ogniwie oddającym energię elektroda dodatnia jest stroną, z której prąd umowny wypływa, ale gdy ten sam układ zaczyna się ładować, obraz w sensie reakcji chemicznej potrafi się odwrócić. Dlatego przy akumulatorach i innych ogniwach wtórnych trzeba patrzeć na tryb pracy, a nie tylko na sam zacisk.

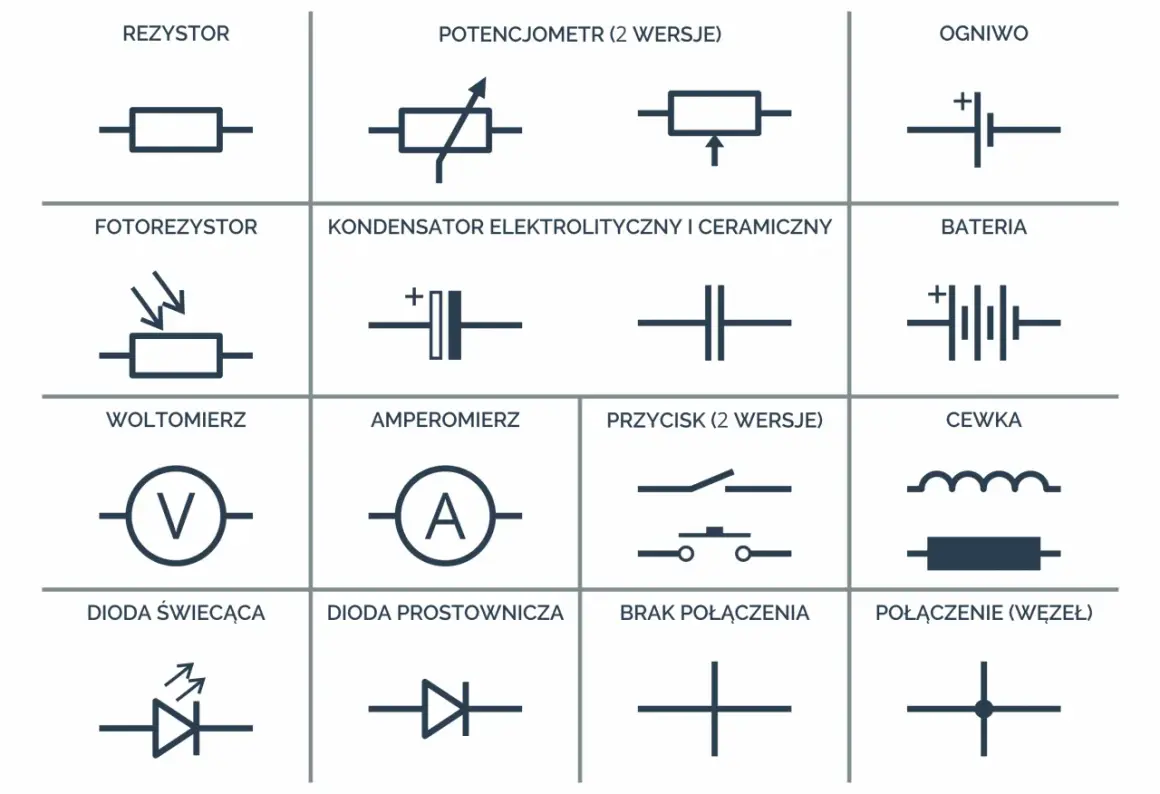

| Układ | Co dzieje się na elektrodzie wyjściowej | Jak to czytać w praktyce |
|---|---|---|
| Bateria rozładowywana | Z układu wypływa prąd umowny, a po stronie dodatniej zachodzi redukcja | Elektroda wyjściowa pełni funkcję katodową |
| Bateria ładowana | Źródło zewnętrzne wymusza przepływ w przeciwnym kierunku | W opisie reakcji rola elektrod zmienia się względem rozładowania |
| Elektroliza | Proces jest wymuszony z zewnątrz | Strona przyjmująca elektrony pozostaje miejscem redukcji |
| Dioda lub LED | Prąd płynie tylko po właściwym spolaryzowaniu | Symbol i oznaczenie obudowy wskazują stronę wyjścia prądu |

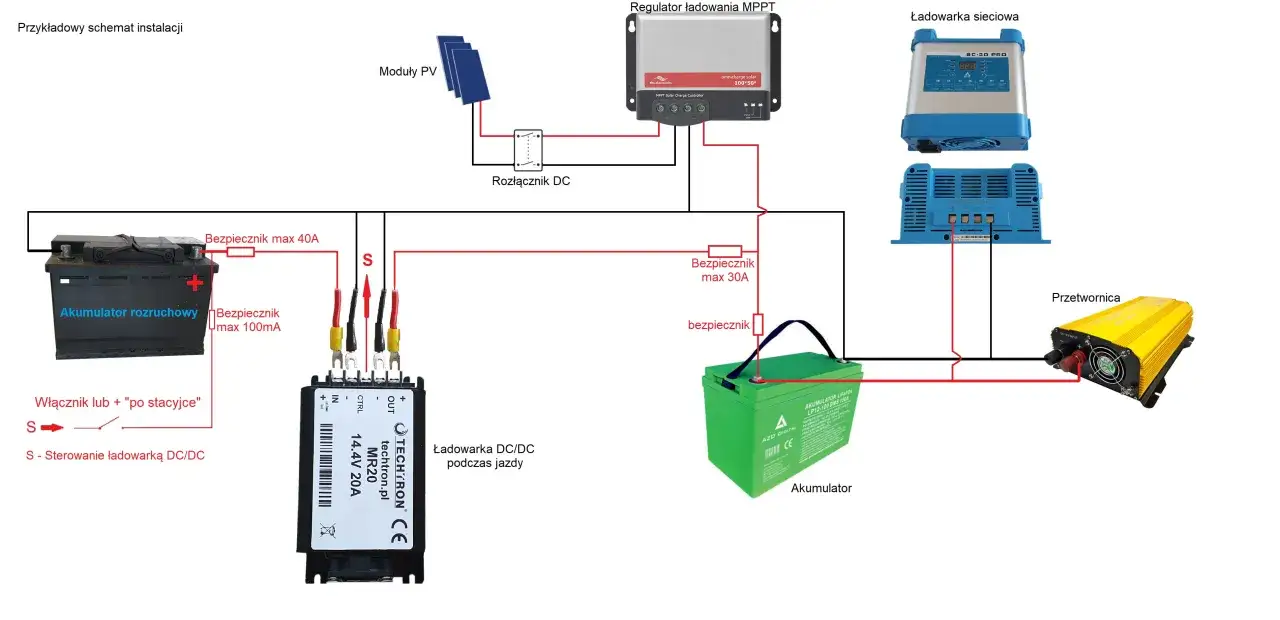

To zestawienie przydaje się również w motoryzacji, bo akumulator 12 V, prostownik i alternator nie są tylko „źródłami napięcia”. Każdy z tych elementów pracuje w określonym trybie i dopiero ten tryb mówi, po której stronie masz elektrodę wyjściową. Następny krok to szybkie rozpoznawanie w realnych komponentach.
Jak rozpoznać ją w baterii, diodzie i prostym obwodzie
W terenie nie zaczynam od teorii, tylko od oznaczeń. W baterii patrzę na bieguny, w diodzie na symbol, a w zasilaniu warsztatowym na opis kanałów i kierunek przepływu. Najprostsza reguła jest taka: jeśli element ma „+” i „-”, to dopiero kontekst powie mi, która elektroda w danym momencie pełni funkcję wyjściową.
- W klasycznej baterii biegun dodatni zwykle wskazuje stronę, z której prąd umowny wypływa.
- W LED-ach krótsza nóżka i spłaszczona krawędź obudowy zwykle wskazują stronę katodową.
- W zwykłej diodzie pasek na obudowie oznacza stronę katodową, czyli wyjście prądu w kierunku przewodzenia.
- Na schemacie warto czytać trójkąt i kreskę, bo to szybsze niż zgadywanie po samej obudowie.
Przy multimetrze można to potwierdzić w kilka sekund. W teście diody sprawdzam spadek napięcia w kierunku przewodzenia, a potem odwracam sondy. Jeśli wynik znika, mam praktycznie pewność, że odnalazłem właściwą stronę elementu. Ten prosty test najczęściej ratuje czas przy montażu i przy diagnozie.
W samochodzie działa to podobnie. Jedna źle wpięta dioda w oświetleniu, odwrócony LED po retrofitcie albo błędnie podłączony prostownik potrafią wprowadzić pozornie losowe objawy. Dlatego warto znać nie tylko teorię, ale też typowe pomyłki, które psują intuicję.
Błędy, które psują intuicję szybciej niż sama teoria
Największy błąd to mieszanie trzech różnych poziomów opisu: ruchu elektronów, prądu umownego i reakcji chemicznej. Kto wrzuca je do jednego worka, zaczyna mylić bieguny nawet przy prostym LED-zie. Drugi klasyk to traktowanie jednej strony jako „zawsze plusa” albo „zawsze minusa”. To działa tylko w wybranych warunkach.
- Nie zakładaj, że znak na zacisku wystarczy bez sprawdzenia kierunku pracy układu.
- Nie przenoś reguły z baterii jednorazowej na diodę lub elektrolizę.
- Nie myl symbolu z obudową, jeśli element jest nietypowy albo wcześniej był wymieniany.
- Nie ufaj kolorowi przewodu, jeśli instalacja była już naprawiana przez kogoś innego.
- Nie rezygnuj z pomiaru miernikiem, bo „na oko” w elektronice samochodowej przegrywa bardzo szybko.
Jest też bardziej subtelny problem: w mowie potocznej wiele osób mówi tylko o „pluse” i „minusie”, a nie o roli elektrod. To wygodne, ale przy zmianie trybu pracy robi się mało precyzyjne. Wtedy nazwy funkcjonalne są po prostu lepsze niż skrót myślowy. I właśnie dlatego w samochodzie warto przejść od teorii do konkretnych zastosowań.
Co z tego wynika dla kierowcy i elektroniki samochodowej
W motoryzacji ten temat wraca częściej, niż wielu osobom się wydaje. Akumulator rozruchowy, prostownik, ładowarka podtrzymująca, diody prostownicze w alternatorze i zabezpieczenia przeciw odwrotnej polaryzacji w elektronice pokładowej wymagają poprawnego odczytania kierunku przepływu prądu. Jeśli podłączasz ładowarkę, pracujesz nie tylko z napięciem, ale z całym trybem pracy układu.
W praktyce najbardziej czułe są trzy sytuacje: doładowywanie rozładowanego akumulatora, podpinanie prostownika po dłuższym postoju i sprawdzanie alternatora, gdy ładowanie wygląda podejrzanie. W każdym z tych przypadków błędne założenie o biegunowości może skończyć się przepalonym bezpiecznikiem, uszkodzoną diodą albo wyłączeniem części elektroniki. Nie jest to zwykle dramatycznie skomplikowane, ale wymaga konsekwencji.
Przydatna liczba na start jest prosta: zdrowy akumulator 12 V po postoju zwykle pokazuje około 12,6 V, a przy pracy silnika i ładowaniu z alternatora często widać mniej więcej 13,7-14,7 V, zależnie od auta, temperatury i typu baterii. To nie zastępuje instrukcji producenta, ale daje dobry punkt odniesienia przy szybkiej ocenie stanu instalacji. Gdy już to masz, zostaje jedna reguła, którą sam stosuję najczęściej.
Reguła, której używam przy bateriach, diodach i prostownikach
Jeśli mam zapamiętać tylko jedną rzecz, to tę: nie przypisuję biegunów na stałe do nazwy elementu, tylko do jego roli w konkretnym układzie. W elektrochemii patrzę na redukcję i na kierunek przepływu prądu umownego, a przy pracy warsztatowej sprawdzam, czy element działa jako źródło, odbiornik czy podczas ładowania. To właśnie tryb pracy decyduje, po której stronie jest elektrodą wyjściową, a po której wejściową.
Dzięki takiemu podejściu dużo rzadziej mylę diody, akumulatory i układy ładowania. Gdy wątpliwość nadal zostaje, najlepiej działa zwykły pomiar miernikiem i odczyt symbolu na schemacie, zamiast zgadywania po samym kolorze przewodu czy po intuicji. W elektryce to po prostu najsensowniejsza oszczędność czasu.
