Drugie prawo Kirchhoffa porządkuje to, co dzieje się z napięciem w zamkniętym obwodzie elektrycznym. W praktyce pokazuje, jak zbilansować siły elektromotoryczne i spadki napięć, żeby zrozumieć działanie prostych układów, instalacji samochodowych i szkolnych zadań z elektryki. Jeśli chcesz liczyć obwody bez zgadywania znaków, to jest właśnie punkt wyjścia.
Najkrótsza wersja, którą warto zapamiętać
- W zamkniętym oczku suma algebraiczna napięć jest równa zeru.
- Najpierw ustalasz kierunek obiegu, a dopiero potem wpisujesz znaki.
- Prawo wynika z zachowania energii, więc dobrze łączy się z prawem Ohma.
- Najczęściej używa się go do obliczania spadków napięcia i prądów w obwodach szeregowych oraz mieszanych.
- W samochodzie pomaga diagnozować straty napięcia na przewodach, złączach i odbiornikach.

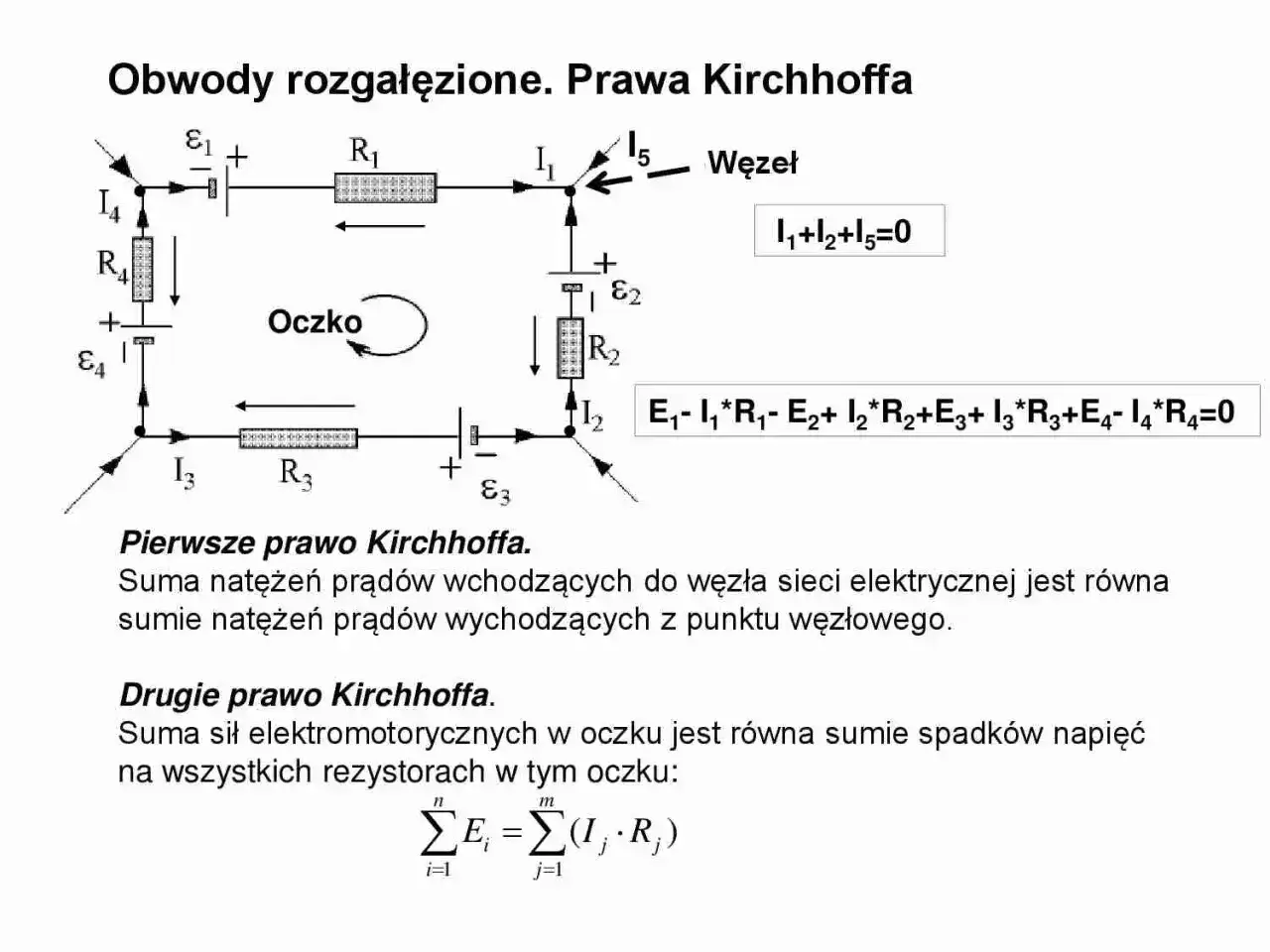

Na czym polega drugie prawo Kirchhoffa
W najprostszej formie mówi ono, że suma algebraiczna napięć w dowolnym zamkniętym oczku wynosi zero. Ja tłumaczę to tak: energia dostarczona przez źródło musi zostać „zużyta” na spadki napięcia na odbiornikach, przewodach i innych elementach obwodu.
To prawo opisuje nie samą wartość napięcia, ale jego bilans. Dlatego liczy się tu zamknięta pętla, czyli oczko, a nie pojedynczy przewód. W praktyce zapis może wyglądać jak E - U1 - U2 = 0 albo, po przekształceniu, E = U1 + U2. To samo prawo nazywa się też prawem oczkowym.
Najważniejsze jest to, że nie sumuje się „na oko” wszystkich liczb dodatnich. Trzeba wiedzieć, które napięcie jest wzrostem potencjału, a które spadkiem, bo właśnie od tego zależy znak w równaniu. Żeby używać tego prawa bez pomyłek, trzeba najpierw dobrze ustawić znaki.
Jak zapisać równanie bez chaosu znaków
Ja zwykle robię to w czterech krokach i polecam dokładnie ten sam porządek:
- Wybieram jedno oczko i ustalam kierunek obiegu, na przykład zgodnie z ruchem wskazówek zegara.
- Zaznaczam kierunek prądu w gałęziach, bo od tego zależy znak spadku napięcia.
- Rozpisuję źródła jako wzrosty lub spadki potencjału.
- Dodaję wszystkie napięcia algebraicznie i sprawdzam, czy suma daje zero.
| Co przechodzisz w oczku | Typowy znak w zapisie | Co to znaczy w praktyce |
|---|---|---|
| Od minusa do plusa na źródle | + | Źródło podnosi potencjał |
| Od plusa do minusa na źródle | - | Traktujesz to jako spadek napięcia |
| Zgodnie z kierunkiem prądu przez opornik | -IR | Napięcie maleje na odbiorniku |
| Przeciwnie do kierunku prądu przez opornik | +IR | Przechodzisz od niższego do wyższego potencjału |
Jeśli ten porządek trzymasz konsekwentnie, równanie zaczyna być mechaniczne, a nie intuicyjnie zgadywane. Najłatwiej to zrozumieć na liczbach, więc weźmy prosty obwód.
Przykład obliczenia w prostym obwodzie
Załóżmy obwód szeregowy z baterią 12 V i dwoma opornikami: 4 Ω oraz 2 Ω. Najpierw liczę opór całkowity: 6 Ω. Z prawa Ohma wychodzi prąd I = 2 A, więc spadki napięcia wynoszą odpowiednio 8 V i 4 V.
Cały bilans wygląda wtedy tak: 12 - 8 - 4 = 0. To dokładnie pokazuje sens prawa oczkowego: napięcie ze źródła nie „znika”, tylko rozkłada się na elementy obwodu. Właśnie taki rachunek najczęściej ratuje przy zadaniach z kilku rezystorów albo z jednym źródłem i kilkoma odbiornikami.
W samochodzie myślenie jest identyczne, choć elementy są bardziej praktyczne niż szkolne. Jeśli na lampie albo na module widzisz za niskie napięcie, pytanie brzmi nie „czy zasilanie istnieje”, tylko „gdzie po drodze zgubiło się kilka woltów”. Ten sam schemat bardzo dobrze sprawdza się w instalacji samochodowej, gdzie napięcie potrafi znikać po drodze.
Dlaczego to prawo przydaje się w samochodzie
W instalacji 12 V prawo oczkowe jest szczególnie użyteczne, bo nawet mały spadek napięcia potrafi wywołać realny problem. Ja najczęściej korzystam z niego wtedy, gdy chcę odróżnić uszkodzony odbiornik od strat na przewodzie, masie albo złączu.
- Przy słabym świeceniu lampy szybko sprawdzasz, czy problemem jest sama żarówka, czy spadek napięcia na masie lub wtyczce.
- Przy rozruchu możesz ocenić, czy akumulator naprawdę oddaje energię, czy po drodze ginie ją przewód albo zacisk.
- Przy diagnostyce ładowania łatwiej sprawdzić, czy alternator, przewód dodatni i masa tworzą poprawny bilans napięć.
- Przy rozbudowie auta o dodatkowe akcesoria pomaga wykryć zbyt duże straty w obwodzie zasilania.
Praktyczny przykład jest prosty: jeśli akumulator ma 12,6 V, a lampa dostaje tylko 11,2 V, to 1,4 V ginie na przewodach, stykach albo połączeniu masowym. Taki wynik już coś mówi, nawet zanim weźmiesz do ręki bardziej zaawansowany sprzęt. Żeby nie mylić narzędzi, porównajmy teraz to prawo z pierwszym prawem Kirchhoffa.
Czym różni się od pierwszego prawa Kirchhoffa
Najkrócej: pierwsze prawo opisuje prądy w węźle, drugie opisuje napięcia w oczku. W praktyce te dwa narzędzia niemal zawsze chodzą razem, bo samo napięcie nie wystarczy, jeśli nie znasz podziału prądów, i odwrotnie.
| Cecha | Pierwsze prawo Kirchhoffa | Drugie prawo Kirchhoffa |
|---|---|---|
| Dotyczy | Natężeń prądu | Napięć |
| Miejsce analizy | Węzeł | Oczko |
| Główna zasada | To, co wpływa, równa się temu, co wypływa | Suma algebraiczna napięć w pętli wynosi zero |
| Najczęstsze zastosowanie | Rozgałęzienia i podział prądu | Spadki napięcia i bilans źródeł |
W zadaniach z jedną gałęzią zwykle wystarcza proste równanie napięć. Gdy obwód się rozgałęzia, zaczynasz łączyć oba prawa z prawem Ohma i dopiero wtedy dostajesz pełny obraz. Nawet poprawny wzór może dać błędny wynik, jeśli popełnisz kilka typowych pomyłek.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Największy problem nie leży w samym prawie, tylko w zapisie. Widziałem już wiele poprawnych ideowo rozwiązań, które rozjechały się przez jeden źle postawiony znak albo pominięty spadek na przewodzie.
- Dodawanie samych wartości bez znaków - wtedy równanie traci sens algebraiczny.
- Mylenie kierunku obiegu z kierunkiem prądu - to częsty błąd przy pierwszych zadaniach.
- Pomijanie oporu przewodów i styków - w realnym aucie to właśnie tam często ginie część napięcia.
- Stosowanie jednego oczka do układu, który wymaga kilku równań - przy bardziej złożonych obwodach jedno równanie nie wystarcza.
- Zakładanie, że prawo działa tylko w prądzie stałym - w obwodach przemiennych też obowiązuje bilans napięć, tylko zapis bywa bardziej wymagający.
W praktyce warto też pamiętać, że dla obwodów rzeczywistych liczy się nie tylko idealny model z podręcznika. Gdy w grę wchodzą cewki, kondensatory, długie przewody albo wyższe częstotliwości, bilans napięć nadal obowiązuje, ale opis staje się mniej intuicyjny. Po tej checkliście łatwiej wrócić do zadań i do realnej diagnostyki.
Co warto zapamiętać, gdy liczysz obwód w aucie
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw rysuję oczko, potem zaznaczam kierunek, a dopiero na końcu wpisuję znaki. Taki porządek oszczędza więcej błędów niż jakakolwiek pamięciówka z samym wzorem.
W obwodach samochodowych drugie prawo Kirchhoffa pomaga szybko sprawdzić, czy napięcie faktycznie dociera tam, gdzie powinno, czy też ginie na złączu, masie albo przewodzie. Gdy rozumiesz bilans napięć, łatwiej czytać schematy, diagnozować instalację i nie mylić objawu z przyczyną.
