Ten artykuł szczegółowo wyjaśni, jakie napięcie transformatora jest optymalne dla prostownika akumulatora samochodowego 12V i dlaczego jest ono kluczowe dla efektywnego i bezpiecznego ładowania. Dowiesz się, jak samodzielnie dobrać i obliczyć odpowiednie parametry, unikając typowych błędów, które mogą uszkodzić Twój akumulator lub prostownik.
Optymalne napięcie transformatora do prostownika 12V klucz do bezpiecznego ładowania
- Napięcie na uzwojeniu wtórnym transformatora powinno wynosić około 13V AC, z możliwością wyboru w zakresie do 16,6V AC, w zależności od konstrukcji prostownika i typu akumulatora.
- Musi być wyższe niż nominalne 12V akumulatora, aby skompensować spadki napięcia w układzie prostowniczym, zwłaszcza na diodach (1,2V-1,4V).
- Docelowe napięcie ładowania dla akumulatora 12V wynosi zazwyczaj 13,8V-14,4V, dla AGM do 14,7V, a dla żelowych do 14,4V.
- Moc transformatora (VA) jest równie ważna i powinna być dobrana do pojemności akumulatora, przyjmując prąd ładowania około 1/10 jego pojemności.
- Transformatory toroidalne są rekomendowane ze względu na wyższą sprawność i mniejsze gabaryty.
- Najczęstsze błędy to ignorowanie spadku napięcia na diodach oraz wybór transformatora o zbyt małej mocy.
Napięcie transformatora: serce Twojego prostownika

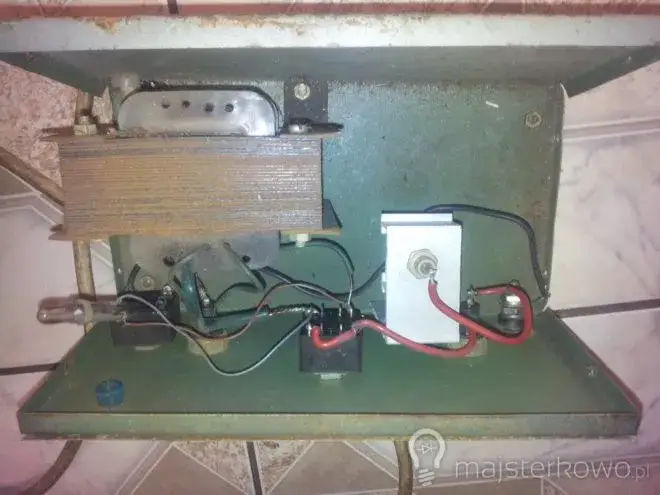

Dla każdego, kto chce zbudować lub naprawić prostownik do akumulatora samochodowego, odpowiednie napięcie transformatora jest absolutnie fundamentalne. To właśnie ten parametr decyduje o tym, czy proces ładowania będzie przebiegał prawidłowo, efektywnie i co najważniejsze bezpiecznie dla Twojego akumulatora. Zbyt niskie napięcie uniemożliwi pełne naładowanie, a zbyt wysokie może doprowadzić do jego uszkodzenia. Traktuję to jako punkt wyjścia dla każdego projektu.Wielu początkujących majsterkowiczów popełnia błąd, myśląc, że transformator 12V AC wystarczy do naładowania akumulatora 12V. Nic bardziej mylnego! Napięcie z transformatora, zanim dotrze do akumulatora, musi przejść przez mostek prostowniczy (najczęściej mostek Graetza), a na jego diodach dochodzi do nieuniknionego spadku napięcia. Typowo, na każdej diodzie krzemowej tracimy około 0,6V-0,7V. W mostku Graetza prąd zawsze przepływa przez dwie diody, co oznacza, że całkowity spadek napięcia na mostku wynosi od 1,2V do 1,4V. To kluczowy czynnik, który musimy uwzględnić w naszych obliczeniach.
- Zbyt niskie napięcie: Jeśli napięcie na uzwojeniu wtórnym transformatora jest za niskie, akumulator nigdy nie zostanie w pełni naładowany. Będzie to prowadzić do jego stopniowego zasiarczenia, spadku pojemności i skrócenia żywotności. To jak próba napełnienia szklanki wodą, gdy kran jest ledwo odkręcony w końcu coś tam kapie, ale nigdy nie będzie pełna.
- Zbyt wysokie napięcie: Z kolei zbyt wysokie napięcie jest jeszcze bardziej niebezpieczne. Może doprowadzić do przeładowania akumulatora, intensywnego gazowania (wydzielania wodoru i tlenu), co jest niebezpieczne i prowadzi do szybkiego ubytku elektrolitu. W skrajnych przypadkach może to spowodować uszkodzenie płyt akumulatora, a nawet jego eksplozję. Zawsze podkreślam, że bezpieczeństwo jest priorytetem.
Idealne napięcie wtórne dla prostownika 12V
„Złota zasada”, którą zawsze powtarzam, jest taka: napięcie na uzwojeniu wtórnym transformatora musi być wyższe niż nominalne 12V akumulatora. Dlaczego? Ponieważ musimy skompensować wspomniane wcześniej spadki napięcia w układzie prostowniczym i jednocześnie osiągnąć docelowe napięcie ładowania, które dla większości akumulatorów kwasowo-ołowiowych wynosi około 14,4V. Bez tej rezerwy napięcia, akumulator po prostu nie przyjmie pełnego ładunku.
Aby ułatwić zrozumienie, przygotowałem tabelę z rekomendowanymi zakresami napięć ładowania dla najpopularniejszych typów akumulatorów 12V:
| Typ akumulatora | Rekomendowane napięcie ładowania (DC) |
|---|---|
| Kwasowo-ołowiowy (płynny elektrolit) | 13,8V - 14,4V |
| AGM (Absorbent Glass Mat) | 14,4V - 14,7V |
| Żelowy (Gel) | 14,1V - 14,4V |
| W końcowej fazie ładowania (niektóre typy) | Do 15,8V - 16V (krótkotrwale) |
Wybór konkretnej wartości napięcia wtórnego w zakresie od 13V do 16V AC zależy od kilku czynników. Po pierwsze, od samej konstrukcji prostownika czy będzie on posiadał dodatkowe układy stabilizujące napięcie, czy też będzie to prosty układ z mostkiem i kondensatorem. Po drugie, od specyficznego typu akumulatora, który zamierzasz ładować (jak w tabeli powyżej). Po trzecie, od pożądanej szybkości i charakterystyki ładowania. Jeśli zależy nam na szybkim ładowaniu, możemy celować w górne granice rekomendowanego napięcia, pamiętając jednak o kontroli prądu i temperatury akumulatora.
Obliczanie napięcia: prosty wzór krok po kroku
Jak już wspomniałem, spadek napięcia na diodach prostowniczych w mostku Graetza jest kluczowym elementem, który musimy bezwzględnie uwzględnić w obliczeniach. To nie jest tylko teoria to rzeczywista strata energii, która przekłada się na niższe napięcie dostępne dla akumulatora. Typowe diody krzemowe powodują spadek o około 0,6V-0,7V każda. Ponieważ w mostku Graetza prąd zawsze przepływa przez dwie diody, sumaryczny spadek wynosi od 1,2V do 1,4V. Ja zazwyczaj przyjmuję bezpieczne 1,4V do obliczeń, aby mieć pewien margines.
Zanim przejdziemy do wzoru, musimy jasno określić bezpieczne i docelowe napięcie ładowania dla konkretnego typu akumulatora. Bazując na tabeli z poprzedniej sekcji, dla standardowego akumulatora kwasowo-ołowiowego będziemy celować w około 14,4V DC. Dla akumulatora AGM może to być 14,7V DC, a dla żelowego 14,2V DC. Wybierz wartość, która najlepiej odpowiada Twojemu akumulatorowi.
Teraz możemy przejść do praktycznego przykładu obliczeń wymaganego napięcia wtórnego transformatora. Wzór jest prosty i łatwy do zapamiętania:
- Określ docelowe napięcie ładowania (DC) dla Twojego akumulatora. Przyjmijmy 14,4V DC dla standardowego akumulatora kwasowo-ołowiowego.
- Dodaj spadek napięcia na diodach mostka prostowniczego. Przyjmijmy 1,4V.
- Wykonaj obliczenie: `Napięcie transformatora (AC) = Docelowe napięcie ładowania (DC) + Spadek napięcia na diodach`.
- Dla naszego przykładu: `Napięcie transformatora (AC) = 14,4V + 1,4V = 15,8V AC`.
Zatem, aby osiągnąć 14,4V DC na akumulatorze, potrzebujesz transformatora z uzwojeniem wtórnym o napięciu około 15,8V AC. Oczywiście, na rynku rzadko znajdziesz transformator o dokładnie takiej wartości, więc wybierasz najbliższą dostępną, np. 15V AC lub 16V AC. Ja osobiście wolę delikatnie wyższe napięcie i ewentualną stabilizację, niż zbyt niskie.
Moc transformatora: dlaczego VA jest równie ważne jak wolty?
Oprócz napięcia, moc transformatora (wyrażana w VA woltoamperach) jest absolutnie kluczowa dla efektywności i bezpieczeństwa prostownika. Istnieje bezpośredni związek między pojemnością akumulatora (Ah) a wymaganą mocą transformatora. Ogólna zasada mówi, że prąd ładowania powinien wynosić około 1/10 pojemności akumulatora. Czyli dla akumulatora o pojemności 85 Ah, optymalny prąd ładowania to około 8-9A. Prąd ten, w połączeniu z napięciem, określa minimalną moc transformatora.Aby obliczyć minimalną moc transformatora, której potrzebujesz, zastosuj prosty wzór: `Moc (VA) = Napięcie (V) * Prąd (A)`. Weźmy nasz przykład: akumulator 85 Ah, co daje prąd ładowania około 8-9A. Jeśli wybraliśmy transformator z uzwojeniem wtórnym 15V AC, to minimalna moc wyniesie: `Moc (VA) = 15V * 8A = 120 VA` lub `15V * 9A = 135 VA`. Zawsze rekomenduję pewien zapas mocy, więc dla takiego akumulatora celowałbym w transformator o mocy około 150 VA. To zapewnia stabilność i mniejsze nagrzewanie się urządzenia.
Czy transformator o większej mocy jest zawsze lepszym wyborem? Z jednej strony, posiadanie zapasu mocy to same zalety: transformator mniej się nagrzewa, pracuje stabilniej, a jego żywotność jest dłuższa. Z drugiej strony, zbyt duża moc bez odpowiedniego ograniczenia prądu może być niebezpieczna dla akumulatora, prowadząc do zbyt szybkiego ładowania i jego uszkodzenia. Dodatkowo, transformatory o wyższej mocy są droższe i większe gabarytowo. Zawsze szukam złotego środka wystarczający zapas, ale bez przesady.
Unikaj tych błędów przy wyborze transformatora
Jednym z najczęściej popełnianych błędów, który widziałem u początkujących konstruktorów prostowników, jest ignorowanie spadku napięcia na diodach prostowniczych. To pułapka, która prowadzi do wyboru transformatora o zbyt niskim napięciu wtórnym, co w efekcie skutkuje chronicznym niedoładowaniem akumulatora. Pamiętaj, że te 1,2V-1,4V to nie teoria, a realna strata, którą musisz uwzględnić w obliczeniach.
Kolejnym błędem jest wybór transformatora o mocy "na styk". Oszczędność kilku złotych na transformatorze o niższej mocy może zemścić się w przyszłości. Transformator pracujący na granicy swoich możliwości będzie się mocno nagrzewał, co skróci jego żywotność i może prowadzić do awarii. Posiadanie zapasu mocy (np. 20-30% więcej niż minimalnie wymagane) to inwestycja w stabilność, dłuższą żywotność i bezpieczeństwo całego prostownika.
Na koniec, przestrzegam przed stosowaniem starych transformatorów o nieznanych lub niepewnych parametrach. Często kuszą niską ceną lub dostępnością "na strychu", ale mogą być źródłem wielu problemów. Niewłaściwe napięcie, niewystarczająca moc, a także ryzyko awarii izolacji lub przegrzewania to tylko niektóre z potencjalnych zagrożeń. W przypadku prostownika, który ma pracować z akumulatorem, zawsze rekomenduję sprawdzone i nowe komponenty, z certyfikatami bezpieczeństwa.
Przeczytaj również: Rozładowany akumulator? Podłącz prostownik bezpiecznie krok po kroku

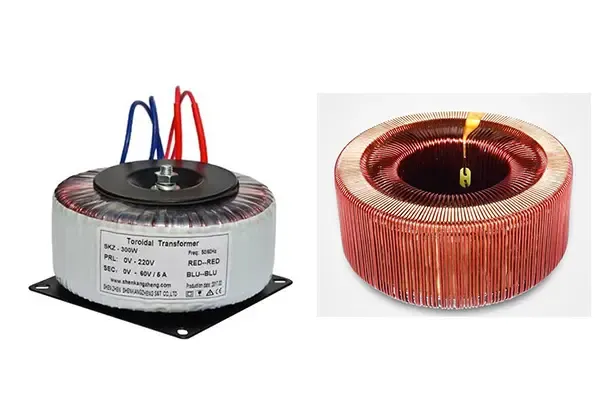

Transformatory: toroidalny czy rdzeniowy?
Wybór między transformatorem toroidalnym a rdzeniowym to często temat dyskusji. Oto kluczowe różnice, które pomogą Ci podjąć decyzję w kontekście prostownika:
| Cecha | Transformator toroidalny | Transformator rdzeniowy (EI) |
|---|---|---|
| Sprawność | Wyższa (90-95%) | Niższa (70-85%) |
| Rozmiar i waga | Mniejsze i lżejsze | Większe i cięższe |
| Generowanie ciepła | Niższe | Wyższe |
| Poziom zakłóceń elektromagnetycznych (EMI) | Niższy (mniejsze pole rozproszenia) | Wyższy |
| Koszt | Zazwyczaj wyższy | Zazwyczaj niższy |
Jak widać, transformatory toroidalne są często rekomendowane do prostowników ze względu na ich wyższą sprawność, mniejsze rozmiary i niższe generowanie ciepła. Mniejsze zakłócenia elektromagnetyczne również są zaletą, szczególnie w domowych warunkach.
Przy zakupie transformatora do domowego prostownika, aby zapewnić wydajność i bezpieczeństwo, zwróć uwagę na kilka kluczowych punktów:
- Dokładne parametry napięcia i mocy: Upewnij się, że napięcie wtórne AC i moc VA są zgodne z Twoimi obliczeniami.
- Renomowany producent: Wybieraj transformatory od sprawdzonych firm, które gwarantują jakość i powtarzalność parametrów.
- Certyfikaty bezpieczeństwa: Sprawdź, czy transformator posiada odpowiednie certyfikaty (np. CE), co świadczy o jego zgodności z normami.
- Kondensator filtrujący: Pamiętaj, że za mostkiem prostowniczym warto zastosować kondensator filtrujący o odpowiedniej pojemności (np. 2200-4700 µF na każdy amper prądu ładowania). Wygładzi on tętnienia napięcia, co jest korzystne dla akumulatora i całego układu.
