Jak sprawdzić diody w alternatorze? Diagnoza i naprawa krok po kroku

Czy Twój samochód boryka się z problemami elektrycznymi, a kontrolka akumulatora na desce rozdzielczej świeci się niepokojąco? Bardzo możliwe, że winne są diody prostownicze w alternatorze. W tym artykule pokażę Ci, jak samodzielnie zdiagnozować ten problem, co pozwoli Ci zaoszczędzić czas i pieniądze, a przede wszystkim uniknąć poważniejszej awarii układu ładowania.

Problemy z prądem w aucie? To mogą być diody w alternatorze!

Sprawny alternator to serce układu elektrycznego każdego samochodu. Odpowiada za generowanie prądu potrzebnego do zasilania wszystkich systemów pojazdu oraz za ładowanie akumulatora. Jeśli alternator nie działa prawidłowo, cały układ elektryczny może szwankować, a akumulator szybko się rozładowywać. Jednym z najczęstszych winowajców są uszkodzone diody prostownicze, które przekształcają prąd zmienny (AC) wytwarzany przez alternator na prąd stały (DC), niezbędny dla instalacji samochodowej. Z moich doświadczeń wynika, że to właśnie one często odpowiadają za wiele pozornie niezwiązanych ze sobą problemów.

Oto 5 głównych objawów, które powinny zapalić czerwoną lampkę ostrzegawczą:

• Świecąca lub migająca kontrolka ładowania (ikona akumulatora) na desce rozdzielczej. To najbardziej oczywisty sygnał, że coś jest nie tak z układem ładowania. Kontrolka może świecić się stale, migotać lub zapalać się tylko przy określonych obrotach silnika.
• Problemy z akumulatorem: niedoładowanie lub przeładowanie. Uszkodzone diody mogą prowadzić do niedoładowania, co skutkuje trudnościami z rozruchem, zwłaszcza w chłodne dni. Z drugiej strony, rzadziej, ale również możliwe jest przeładowanie, które objawia się "gotowaniem się" elektrolitu i szybkim zużyciem akumulatora.
• Przygasanie lub pulsowanie świateł oraz niestabilna praca elektroniki. Jeśli zauważysz, że światła w samochodzie (zarówno wewnętrzne, jak i zewnętrzne) przygasają lub pulsują, szczególnie przy zmianie obrotów silnika, to znak, że do instalacji dostaje się prąd zmienny, którego diody nie prostują prawidłowo. Może to również wpływać na pracę radia, klimatyzacji czy innych systemów elektronicznych.
• Charakterystyczny, wyjący dźwięk z okolic alternatora. Czasami uszkodzona dioda może powodować przeciążenie alternatora, co objawia się nietypowym, wyjącym lub szumiącym dźwiękiem. Nie zawsze jest to symptom diod, ale warto go wziąć pod uwagę w kontekście innych objawów.
• Szybkie rozładowywanie się akumulatora na postoju. Jeśli akumulator rozładowuje się, gdy samochód stoi, a wykluczyłeś inne "pożeracze prądu" (np. źle podłączone radio), przyczyną może być uszkodzona dioda, która przepuszcza prąd w "złym" kierunku, powodując jego upływ.

Szybka diagnoza bez demontażu: sprawdź diody alternatora na miejscu

Zanim zabierzesz się za demontaż alternatora, co bywa dość pracochłonne, warto przeprowadzić kilka wstępnych testów. Pozwolą one często z dużą pewnością określić, czy problem leży w diodach, czy może w innym elemencie układu ładowania. Potrzebujesz do tego tylko kilku podstawowych narzędzi.

• Multimetr cyfrowy (miernik uniwersalny) z funkcją pomiaru napięcia stałego (DCV) i zmiennego (ACV).
• Klucze płaskie lub nasadowe do ewentualnego zdjęcia osłon lub odłączenia akumulatora (jeśli zajdzie taka potrzeba).
• Czysta szmatka.

Multimetr to Twoje najważniejsze narzędzie diagnostyczne. Pozwala on na precyzyjny pomiar napięcia, co jest kluczowe do oceny pracy alternatora i mostka prostowniczego. Upewnij się, że baterie w mierniku są naładowane, aby odczyty były wiarygodne.

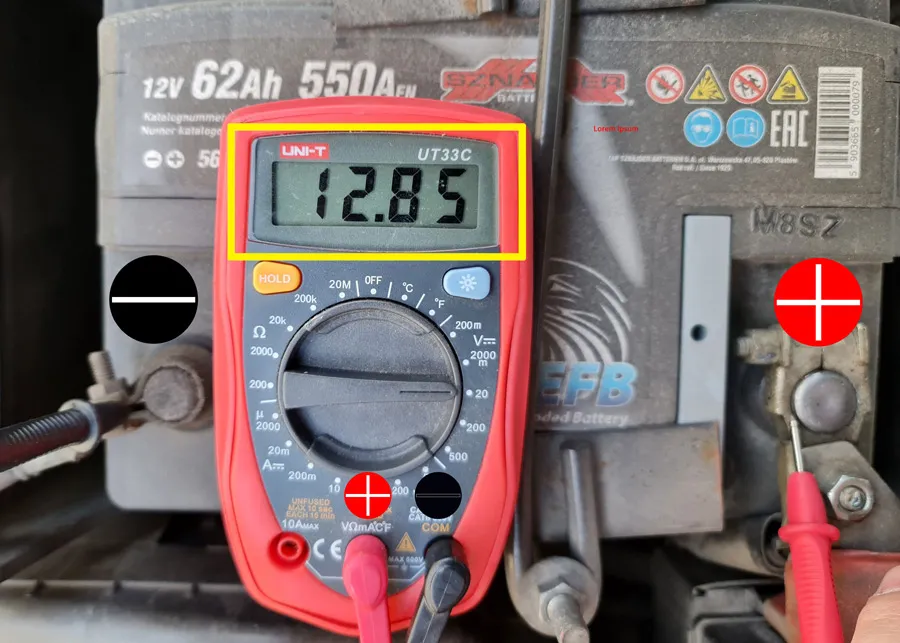

Krok 1: Sprawdzenie napięcia ładowania prosty test, który powie Ci wszystko

To podstawowy test, który zawsze wykonuję, gdy podejrzewam problemy z ładowaniem. Daje on ogólny obraz pracy alternatora i regulatora napięcia.

1. Upewnij się, że akumulator jest naładowany. Jeśli jest bardzo rozładowany, wyniki mogą być zafałszowane.
2. Otwórz maskę samochodu i zlokalizuj akumulator.
3. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20 V.
4. Podłącz czerwoną sondę multimetru do dodatniego (+) bieguna akumulatora, a czarną sondę do ujemnego (-) bieguna.
5. Uruchom silnik samochodu. Pozwól mu pracować na biegu jałowym.
6. Odczytaj wskazanie multimetru.
7. Włącz kilka odbiorników prądu (np. światła drogowe, radio, wentylator nawiewu na maksymalną moc) i ponownie odczytaj napięcie.

Prawidłowe napięcie ładowania powinno wynosić od 13,8 V do 14,5 V, niezależnie od tego, czy odbiorniki prądu są włączone, czy wyłączone (z niewielkimi wahaniami). Jeśli odczyt jest znacznie niższy (np. poniżej 13 V), może to świadczyć o niedoładowaniu, spowodowanym uszkodzonymi diodami (jedna lub więcej diod nie przewodzi prądu) lub awarią regulatora napięcia. Jeśli napięcie jest znacznie wyższe (np. powyżej 15 V), to zazwyczaj wskazuje na uszkodzony regulator napięcia, który nie kontroluje prawidłowo prądu ładowania, co może prowadzić do przeładowania akumulatora.

Krok 2: Pomiar napięcia zmiennego (AC) jak zdemaskować "przebitą" diodę?

Ten test jest bardziej precyzyjny i pozwala mi zdemaskować "przebite" diody, które przepuszczają prąd w obu kierunkach. To właśnie one wprowadzają do instalacji prąd zmienny, powodując wspomniane wcześniej pulsowanie świateł.

1. Upewnij się, że silnik samochodu pracuje.
2. Ustaw multimetr na pomiar napięcia zmiennego (ACV) w zakresie 20 V (lub niższym, jeśli dostępny).
3. Podłącz czerwoną sondę multimetru do dodatniego (+) bieguna akumulatora, a czarną sondę do ujemnego (-) bieguna.
4. Odczytaj wskazanie multimetru.

W idealnie sprawnym układzie ładowania, napięcie zmienne (tętnienie) na klemach akumulatora powinno być jak najbliższe zeru. Jeśli multimetr wskazuje wartość powyżej 0,5 V AC (a w niektórych przypadkach nawet powyżej 0,2 V AC), to niemal pewne jest, że jedna lub więcej diod prostowniczych w alternatorze jest uszkodzona (przebita). Oznacza to, że nie blokują one przepływu prądu w kierunku zaporowym, co prowadzi do niestabilności w układzie elektrycznym samochodu i może uszkodzić elektronikę.

Interpretacja wyników: kiedy niskie napięcie wskazuje na diody, a kiedy na regulator?

Podsumowując, jeśli test napięcia ładowania (DCV) wskazuje na niskie napięcie (poniżej 13,8 V), a jednocześnie test napięcia zmiennego (ACV) pokazuje wysoką wartość (powyżej 0,5 V AC), to z dużą pewnością możemy wskazać na uszkodzone diody prostownicze. Jeśli natomiast napięcie ładowania jest zbyt wysokie (powyżej 14,5 V), a napięcie zmienne jest niskie, problem leży najprawdopodobniej w regulatorze napięcia. W przypadku, gdy oba pomiary są w normie, a kontrolka ładowania nadal się świeci, warto sprawdzić szczotki alternatora lub połączenia.

Precyzyjna diagnoza: jak sprawdzić diody multimetrem po demontażu?

Chociaż wstępne testy bez demontażu mogą dać nam cenną wskazówkę, to jednak najdokładniejszą diagnozę uszkodzonych diod uzyskamy dopiero po wyjęciu alternatora z samochodu i demontażu mostka prostowniczego. Dopiero wtedy możemy sprawdzić każdą diodę indywidualnie, co eliminuje wszelkie wątpliwości. Wiem, że dla wielu to wyzwanie, ale często jest to jedyny sposób na 100% potwierdzenie usterki.

Niezbędne narzędzia: jaki multimetr wybrać i jak go poprawnie ustawić?

Do precyzyjnego testu diod niezbędny będzie cyfrowy multimetr z funkcją testu diody. Jest to zazwyczaj symbol diody (trójkąt ze strzałką) na pokrętle wyboru funkcji. Wiele mierników w tym trybie emituje również sygnał dźwiękowy (brzęczyk), co jest bardzo pomocne. Ustaw miernik właśnie w tym trybie. Pamiętaj, że analogowe mierniki są mniej precyzyjne do tego typu pomiarów.

Test diod krok po kroku na wymontowanym mostku prostowniczym

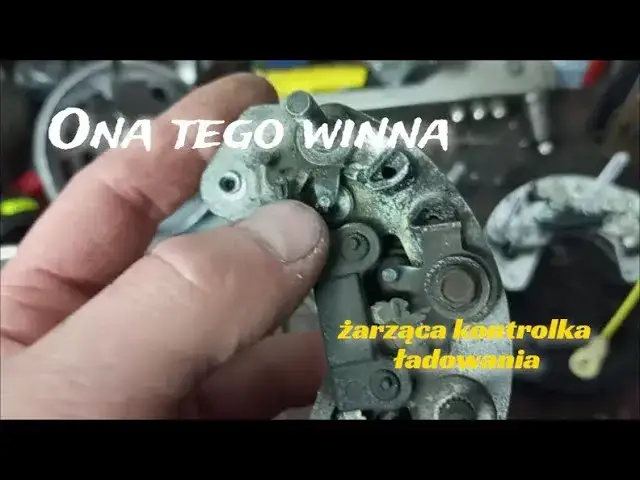

Po demontażu alternatora i ostrożnym wyjęciu mostka prostowniczego, możemy przystąpić do szczegółowego testowania każdej diody. Mostek składa się zazwyczaj z sześciu diod trzech dodatnich i trzech ujemnych, czasem również z dodatkowych diod wzbudzenia.

Jak prawidłowo zidentyfikować diody dodatnie i ujemne?

Diody dodatnie są zazwyczaj zamocowane do płyty mostka, która jest połączona z wyjściem dodatnim alternatora (B+). Diody ujemne są natomiast połączone z masą alternatora. Często są one rozmieszczone w dwóch grupach na oddzielnych radiatorach. Warto zajrzeć do schematu konkretnego mostka, jeśli masz wątpliwości, ale zazwyczaj ich układ jest dość intuicyjny.

Pomiar w kierunku przewodzenia jaki wynik jest prawidłowy?

1. Przygotuj multimetr ustawiony na tryb testu diody.
2. Przyłóż czerwoną sondę (+) multimetru do jednej strony diody, a czarną sondę (-) do drugiej strony.
3. Odczytaj wskazanie multimetru.

Sprawna dioda powinna w jednym kierunku przewodzić prąd. Multimetr powinien pokazać spadek napięcia w zakresie od 400 mV do 800 mV (milivoltów). Niektóre mierniki zamiast spadku napięcia mogą pokazywać umowną wartość, np. "1" lub inną niską liczbę. Jeśli miernik ma funkcję brzęczyka, powinien on zadziałać. To oznacza, że dioda jest sprawna i przepuszcza prąd w tym kierunku.

Pomiar w kierunku zaporowym co oznacza brak odczytu?

1. Po wykonaniu pomiaru w kierunku przewodzenia, zamień miejscami sondy multimetru (czerwoną tam, gdzie była czarna, i na odwrót).
2. Ponownie odczytaj wskazanie multimetru.

Sprawna dioda w kierunku zaporowym powinna blokować przepływ prądu. Multimetr powinien pokazać "OL" (Open Loop - otwarty obwód) lub brak jakiegokolwiek wskazania (nieskończona rezystancja). Oznacza to, że dioda skutecznie blokuje prąd w tym kierunku, co jest prawidłowym zachowaniem. Jeśli miernik w tym kierunku również pokaże jakąś wartość lub zadziała brzęczyk, dioda jest uszkodzona.

Interpretacja wyników: sprawna dioda a uszkodzona

Kluczem do sukcesu jest prawidłowa interpretacja tego, co pokazuje multimetr. Pamiętaj, że każda dioda musi być sprawdzona w obu kierunkach.

Uszkodzona dioda (zwarcie): Jeśli multimetr pokazuje bardzo niską wartość (bliską zera) w OBU kierunkach, lub jeśli w obu kierunkach słychać sygnał dźwiękowy (brzęczyk), oznacza to, że dioda jest zwarta. Taka dioda przepuszcza prąd w obu kierunkach, co jest równoznaczne z "przebiciem" i wprowadza prąd zmienny do instalacji samochodowej. To najczęstszy typ uszkodzenia.

Uszkodzona dioda (przerwa): Jeśli multimetr w OBU kierunkach pokazuje "OL" (brak wskazania, otwarty obwód), oznacza to, że dioda ma przerwę w obwodzie. Taka dioda w ogóle nie przewodzi prądu, co skutkuje niedoładowaniem akumulatora, ponieważ alternator nie jest w stanie wytworzyć pełnej mocy. Jest to rzadszy typ uszkodzenia, ale również się zdarza.

Podsumowanie wyników: czy mostek prostowniczy nadaje się do wymiany?

Jeśli choć jedna dioda na mostku prostowniczym wykaże oznaki zwarcia (przewodzi w obu kierunkach) lub przerwy (nie przewodzi w żadnym kierunku), to cały mostek prostowniczy jest uznawany za uszkodzony i wymaga wymiany. Naprawa pojedynczych diod jest zazwyczaj nieopłacalna i niewskazana ze względu na ryzyko szybkiej awarii pozostałych elementów.

Przeczytaj również: Demontaż alternatora Opel Astra G: Benzyna vs Diesel różnice

Awaria potwierdzona: naprawa czy wymiana alternatora?

Skoro diagnoza potwierdziła uszkodzenie diod, stajesz przed wyborem: co dalej? Masz kilka opcji, a każda ma swoje plusy i minusy, zarówno pod względem kosztów, jak i nakładu pracy.

• Wymiana samego mostka prostowniczego: Jeśli reszta alternatora (łożyska, szczotki, wirnik, stojan) jest w dobrym stanie, możesz wymienić tylko mostek. Koszt nowego mostka prostowniczego w Polsce waha się od 50 zł do ponad 300 zł, w zależności od modelu samochodu i producenta (np. Bosch, Valeo, Magneti Marelli). Jest to najbardziej ekonomiczna opcja, jeśli masz odpowiednie umiejętności i narzędzia.
• Regeneracja całego alternatora: Wiele warsztatów elektromechanicznych oferuje kompleksową regenerację alternatora. Obejmuje ona wymianę mostka prostowniczego, łożysk, szczotek, a często także kontrolę i ewentualną wymianę regulatora napięcia. Koszt takiej usługi to zazwyczaj od 150 zł do 400 zł. To często najrozsądniejsze rozwiązanie, które przywraca alternatorowi pełną sprawność na długi czas.
• Zakup nowego alternatora: To najdroższa opcja, ale też najmniej problematyczna, jeśli zależy Ci na czasie i gwarancji. Koszt nowego alternatora to zazwyczaj od 500 zł do 1500 zł, a w przypadku niektórych modeli samochodów premium może być jeszcze wyższy.

Samodzielna wymiana vs. wizyta u elektromechanika co się bardziej opłaca?

Decyzja o samodzielnej wymianie mostka prostowniczego lub zleceniu pracy elektromechanikowi zależy od Twoich umiejętności, dostępnych narzędzi i czasu. Samodzielna wymiana mostka wymaga demontażu alternatora, rozlutowania starych diod i wlutowania nowego mostka, co dla osoby bez doświadczenia może być sporym wyzwaniem. Jeśli masz podstawowe zdolności manualne i dostęp do lutownicy, a także cierpliwość, możesz zaoszczędzić na robociźnie. W sieci, zwłaszcza na polskim YouTube, znajdziesz mnóstwo poradników wideo, które krok po kroku pokazują, jak to zrobić.

Z drugiej strony, wizyta u doświadczonego elektromechanika to gwarancja profesjonalnie wykonanej usługi. Specjalista nie tylko wymieni mostek, ale również sprawdzi pozostałe elementy alternatora, takie jak łożyska czy szczotki, co może zapobiec kolejnym awariom. Jeśli nie czujesz się pewnie z lutowaniem i demontażem podzespołów, lub po prostu nie masz na to czasu, oddanie alternatora do regeneracji jest zdecydowanie lepszym wyborem. Pamiętaj, że źle zamontowany mostek może szybko uszkodzić się ponownie lub nawet doprowadzić do poważniejszych problemów z instalacją elektryczną samochodu.
