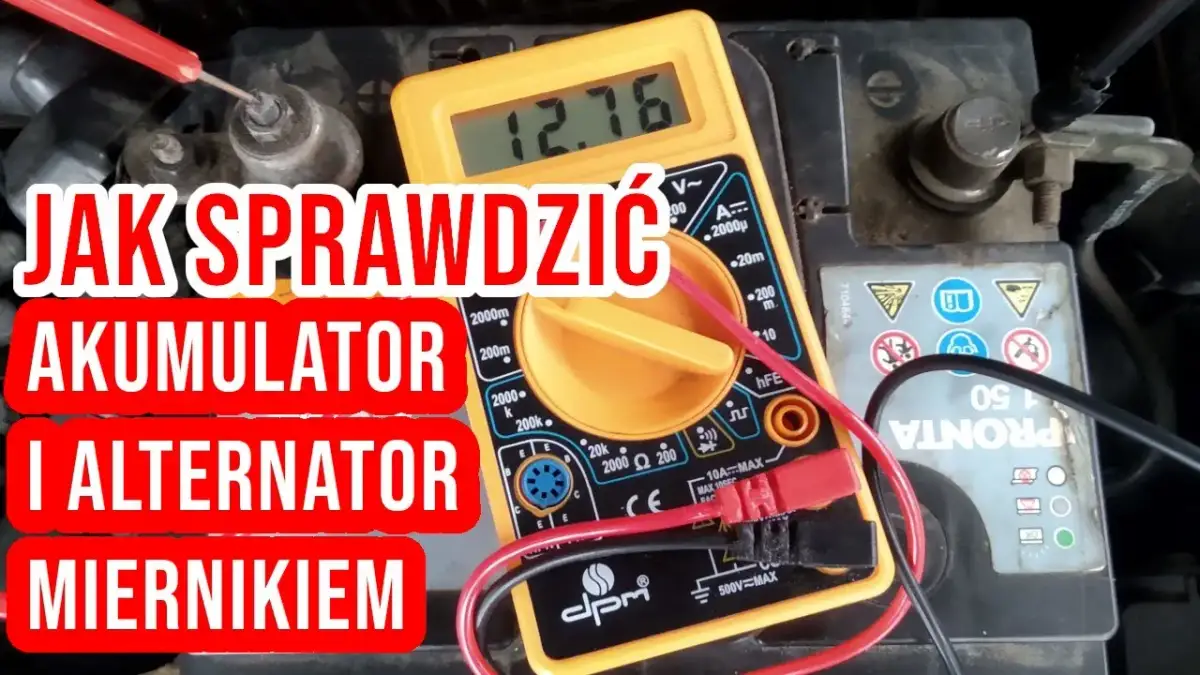

Testowanie alternatora multimetrem: Zdiagnozuj usterkę sam!

Zastanawiasz się, czy alternator w Twoim samochodzie działa prawidłowo, ale nie chcesz od razu jechać do mechanika? Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak samodzielnie przetestować zdemontowany alternator za pomocą podstawowych narzędzi, takich jak multimetr. Dzięki temu z łatwością zdiagnozujesz usterkę i podejmiesz świadomą decyzję o naprawie lub wymianie.

Przygotowanie i bezpieczeństwo: Zanim zaczniesz testowanie

Zanim zabierzesz się za podłączanie przewodów i wykonywanie pomiarów, musisz odpowiednio się przygotować. Bezpieczeństwo jest tutaj absolutnym priorytetem, a zgromadzenie wszystkich niezbędnych narzędzi z góry pozwoli Ci uniknąć frustrujących przerw w pracy. Pamiętaj, że praca z prądem wymaga ostrożności i świadomości potencjalnych zagrożeń.

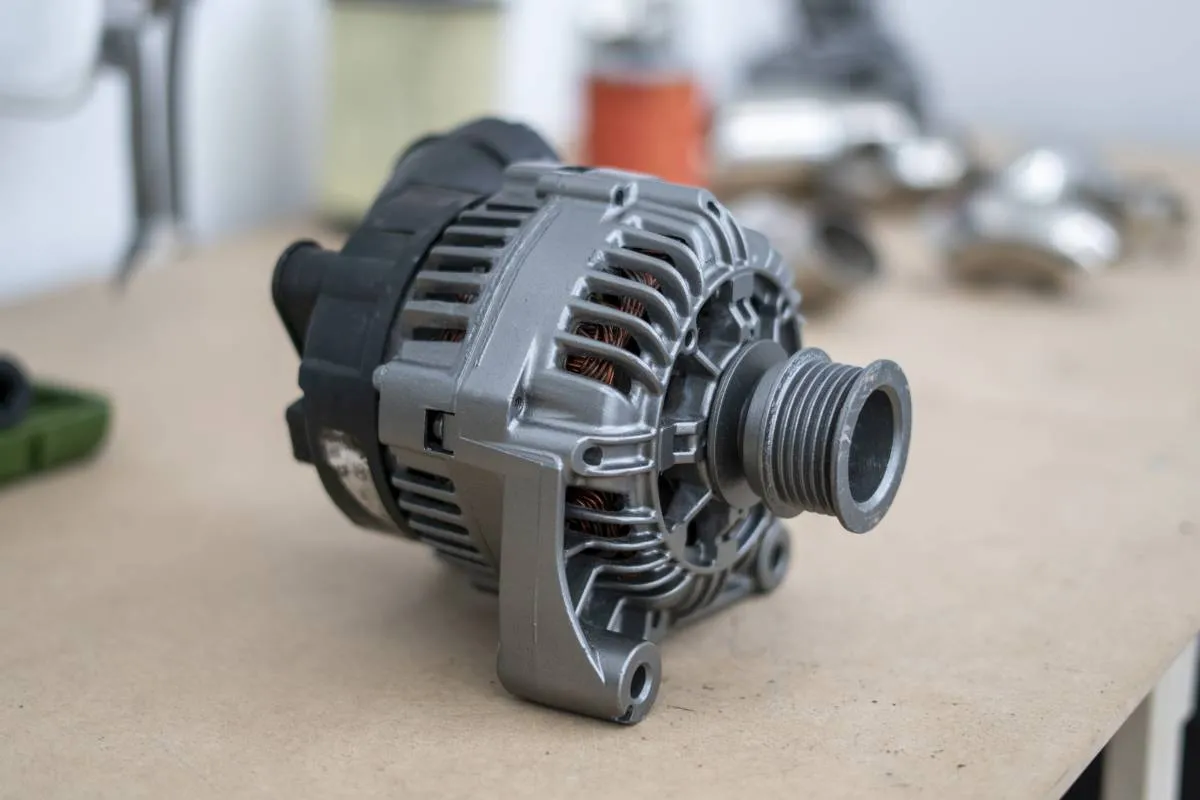

Twoja lista kontrolna: Jaki sprzęt musisz mieć pod ręką?

Aby skutecznie przetestować alternator na stole, upewnij się, że masz pod ręką następujące elementy:

• Multimetr (miernik uniwersalny): Niezbędny do pomiaru napięcia, rezystancji i testowania diod.
• W pełni naładowany akumulator 12V: Będzie źródłem zasilania dla alternatora.
• Przewody rozruchowe lub inne grube kable: Do podłączenia akumulatora do alternatora.
• Mała żarówka 12V (ok. 2-5W): Kluczowa do wzbudzenia alternatora i sygnalizacji ładowania.
• Klucze: Do bezpiecznego przykręcenia przewodów.
• Imadło (opcjonalnie): Ułatwi unieruchomienie alternatora podczas testów.

Jak uniknąć iskrzenia i uszkodzeń? Kluczowe zasady bezpieczeństwa przy pracy z prądem

Praca z akumulatorem i układem elektrycznym samochodu zawsze wiąże się z ryzykiem. Aby uniknąć zwarć, iskrzenia, a nawet uszkodzenia sprzętu czy obrażeń ciała, zawsze przestrzegaj podstawowych zasad bezpieczeństwa. Przede wszystkim upewnij się, że wszystkie połączenia są wykonywane na odłączonym zasilaniu czyli zanim podłączysz akumulator. Zawsze najpierw podłączaj masę, a odłączaj ją jako ostatnią. Używaj izolowanych narzędzi i unikaj dotykania jednocześnie dwóch biegunów akumulatora lub nieizolowanych przewodów. Pamiętaj, że nawet mała iskra może spowodować pożar lub uszkodzić elektronikę.

Jak podłączyć alternator na stole: Praktyczny przewodnik

Prawidłowe podłączenie alternatora na stole to podstawa udanej diagnostyki. Wiem z doświadczenia, że wiele problemów z testowaniem wynika właśnie z błędnego okablowania. Dlatego poświęć tej sekcji szczególną uwagę, aby upewnić się, że wszystko jest na swoim miejscu, zanim zaczniesz kręcić kołem pasowym.

B+, D+, W, Masa: Jak poprawnie zidentyfikować każde złącze w alternatorze?

Zrozumienie funkcji poszczególnych złączy na alternatorze jest kluczowe. Oto jak je zidentyfikować i do czego służą:

• B+ (Battery Plus): To główny, gruby styk prądowy. Do niego podłączasz przewód prowadzący bezpośrednio do plusa akumulatora. To przez niego prąd ładowania trafia do instalacji samochodu.
• D+ (Dynamo Plus) lub L (Lamp), IG (Ignition): Ten styk służy do wzbudzenia alternatora i podłączenia kontrolki ładowania na desce rozdzielczej. To właśnie do niego podłączysz naszą małą żarówkę kontrolną.
• W (Winding): Nie każdy alternator ma to złącze. Jeśli występuje, służy ono do podłączenia obrotomierza. Do celów testowych na stole zazwyczaj nie jest potrzebne.
• Masa (-): Obudowa alternatora pełni funkcję masy. Do niej podłączasz minus akumulatora.

Uniwersalny schemat podłączenia, który zadziała za każdym razem

Oto sprawdzony schemat podłączenia alternatora na stole, który pozwoli Ci na skuteczne przeprowadzenie testu:

1. Połącz masę: Podłącz klemę minusową (-) akumulatora do obudowy alternatora. Upewnij się, że połączenie jest solidne i ma dobry styk.
2. Podłącz B+: Połącz klemę plusową (+) akumulatora ze stykiem B+ na alternatorze. Użyj grubego przewodu, aby zapewnić odpowiedni przepływ prądu.
3. Podłącz żarówkę wzbudzenia: Jeden koniec małej żarówki kontrolnej 12V podłącz do plusa (+) akumulatora. Drugi koniec żarówki podłącz do styku D+ (lub L/IG) na alternatorze. Po tym podłączeniu żarówka powinna się zaświecić, sygnalizując, że obwód wzbudzenia jest gotowy.

Prosty trik z żarówką, czyli jak skutecznie wzbudzić alternator do pracy

Mała żarówka 12V, którą podłączasz do styku D+, pełni kluczową rolę w procesie wzbudzania alternatora. Kiedy alternator nie pracuje, żarówka świeci, ponieważ prąd płynie przez nią do uzwojenia wzbudzenia alternatora. To właśnie ten początkowy prąd jest potrzebny, aby alternator zaczął generować własne pole magnetyczne. Gdy zaczniesz obracać kołem pasowym alternatora z odpowiednią prędkością i alternator zacznie produkować prąd, napięcie na styku D+ wzrośnie, powodując zgaśnięcie żarówki. To dla mnie zawsze wyraźny sygnał, że alternator podjął pracę i rozpoczął ładowanie. Jeśli żarówka nie zgaśnie, mimo odpowiednich obrotów, jest to pierwszy sygnał problemu z ładowaniem lub obwodem wzbudzenia.

Diagnostyka multimetrem: Sprawdź każdą część alternatora

Po prawidłowym podłączeniu alternatora na stole, nadszedł czas na metodyczne sprawdzenie jego poszczególnych komponentów. Multimetr to Twoje główne narzędzie w tej sekcji. Pamiętaj, że każdy element odgrywa kluczową rolę, a awaria jednego z nich może unieruchomić cały podzespół.

Pierwszy test bez prądu: Co zdradza stan łożysk i koła pasowego?

Zanim podłączysz zasilanie i zaczniesz kręcić, wykonaj prosty test mechaniczny. Ręcznie obróć kołem pasowym alternatora. Powinno ono obracać się płynnie, bez nadmiernych oporów czy zacięć. Zwróć uwagę na wszelkie nietypowe hałasy zgrzyty, szumy czy piski mogą wskazywać na zużyte łożyska. Spróbuj też poruszyć kołem pasowym na boki, aby sprawdzić, czy nie ma nadmiernego luzu. Jeśli łożyska są zużyte, alternator będzie pracował głośno, a w skrajnych przypadkach może się nawet zatrzeć, co jest poważną usterką.

Sprawdzanie uzwojeń stojana i wirnika: Jak wykryć niewidoczne przerwy i zwarcia?

Uzwojenia stojana i wirnika są sercem alternatora. Ich uszkodzenie uniemożliwia generowanie prądu. Aby je sprawdzić, ustaw multimetr na pomiar rezystancji (Ω) lub ciągłości (sygnał dźwiękowy). W przypadku wirnika, zmierz rezystancję między dwoma pierścieniami ślizgowymi powinna wynosić kilka omów. Następnie sprawdź, czy nie ma zwarcia do masy, przykładając jedną sondę do pierścienia, a drugą do rdzenia wirnika nie powinno być ciągłości. Podobnie ze stojanem: sprawdź ciągłość między końcówkami uzwojeń oraz brak zwarcia do masy (między uzwojeniami a rdzeniem stojana). Brak ciągłości lub zwarcie do masy w którymkolwiek z tych testów oznacza uszkodzenie uzwojenia.

Test mostka prostowniczego: Czy Twoje diody przewodzą prąd jak należy?

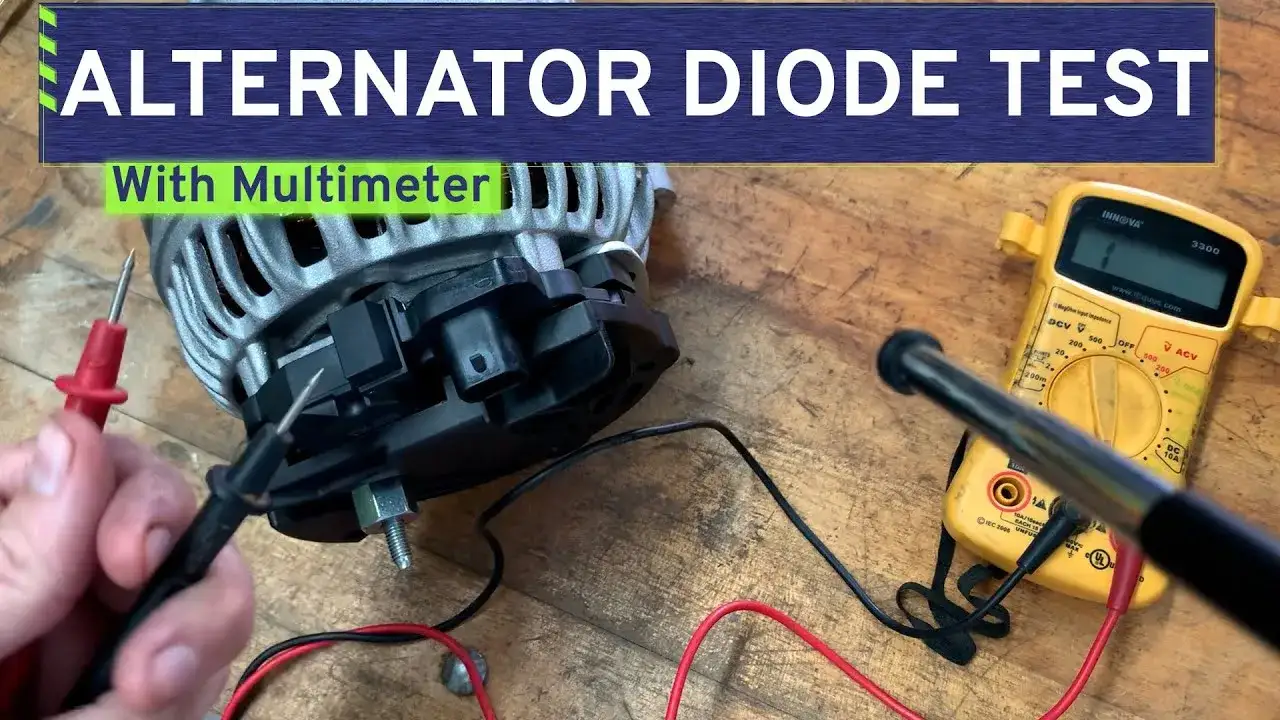

Mostek prostowniczy, składający się z diod, odpowiada za przekształcanie prądu przemiennego w stały. Jego prawidłowe działanie jest kluczowe. Aby go przetestować, musisz go zdemontować (lub przynajmniej odłączyć od reszty obwodu). Ustaw multimetr na tryb testu diody. Przykładaj sondy multimetru do każdej diody w dwóch kierunkach:

• W jednym kierunku (przewodzenia): Multimetr powinien pokazać wartość napięcia przewodzenia (zazwyczaj od 450 do 800 mV).
• W drugim kierunku (zaporowym): Multimetr powinien pokazać brak przewodzenia (symbol "OL" lub "1").

Jeśli dioda przewodzi w obie strony (zwarcie) lub nie przewodzi w żadną (przerwa), jest uszkodzona i wymaga wymiany. Uszkodzone diody to bardzo częsta przyczyna problemów z ładowaniem.

Regulator napięcia pod lupą: Jak sprawdzić, czy to on jest winowajcą problemów z ładowaniem?

Regulator napięcia kontroluje prąd wzbudzenia, utrzymując stałe napięcie ładowania. Jego awaria to kolejna częsta przyczyna problemów. Najprostszym testem jest wizualna kontrola szczotek węglowych powinny mieć minimum około 5 mm długości. Jeśli są krótsze, wymagają wymiany. W przypadku testu na stole, jeśli po wzbudzeniu i obróceniu alternatora napięcie mierzone multimetrem na styku B+ jest znacznie poza zakresem 13.8V - 14.5V (np. poniżej 13.5V lub powyżej 15V), to z dużym prawdopodobieństwem winowajcą jest właśnie regulator napięcia. Warto pamiętać, że elektroniczna weryfikacja samego regulatora jest trudna bez specjalistycznego sprzętu, dlatego często diagnozuje się go przez eliminację innych usterek.

Interpretacja wyników: Co oznaczają Twoje pomiary?

Zebrane dane z multimetru i obserwacje mechaniczne to dopiero początek. Prawdziwa sztuka polega na prawidłowej interpretacji tych wyników, aby postawić trafną diagnozę. Zrozumienie, co oznaczają poszczególne liczby i objawy, jest kluczowe do podjęcia właściwej decyzji o dalszych krokach.

Napięcie idealne: Jakie wartości na multimetrze oznaczają w pełni sprawny alternator?

Kiedy alternator jest prawidłowo podłączony i obracany z odpowiednią prędkością, a żarówka wzbudzenia zgasła, należy zmierzyć napięcie między stykiem B+ a masą (obudową) za pomocą multimetru. W pełni sprawny alternator powinien generować napięcie w zakresie około 13.8V do 14.5V. Ta wartość świadczy o tym, że alternator efektywnie ładuje akumulator i regulator napięcia działa poprawnie, utrzymując stabilne parametry ładowania. Jeśli mieścisz się w tym zakresie, możesz być spokojny o tę część układu.

Odczyty, które powinny zapalić czerwoną lampkę: Kiedy alternator nadaje się do naprawy?

Istnieje kilka wyraźnych sygnałów, które wskazują na uszkodzenie alternatora i konieczność jego naprawy:

• Napięcie ładowania poza zakresem: Jeśli napięcie na B+ jest poniżej 13.5V (niedoładowanie) lub powyżej 15V (przeładowanie), najprawdopodobniej winny jest regulator napięcia lub uszkodzone uzwojenia.
• Żarówka wzbudzenia nie gaśnie: Mimo odpowiednich obrotów alternatora, żarówka na styku D+ nadal świeci. Może to wskazywać na problem z obwodem wzbudzenia, regulatorem napięcia lub uszkodzenie samego alternatora, który nie jest w stanie generować prądu.
• Diody przewodzące w obie strony lub w żadną: Test diod prostowniczych wykazał zwarcie lub przerwę w którejkolwiek z diod mostka. To uniemożliwia prawidłowe prostowanie prądu.
• Zgrzyty, szumy, luzy: Test mechaniczny wykazał nadmierne hałasy lub luz na łożyskach, co kwalifikuje je do wymiany.
• Brak ciągłości lub zwarcie do masy uzwojeń: Pomiary rezystancji uzwojeń stojana lub wirnika wskazują na przerwę w obwodzie lub zwarcie do masy.

Zgasła żarówka, napięcie rośnie: Jakie sygnały potwierdzają, że test przebiegł pomyślnie?

Pomyślne przejście testu ładowania na stole objawia się kilkoma kluczowymi sygnałami. Po pierwsze, mała żarówka kontrolna podłączona do styku D+ powinna zgasnąć, gdy zaczniesz obracać kołem pasowym alternatora z odpowiednią prędkością. To świadczy o tym, że alternator został wzbudzony i zaczął generować prąd. Po drugie, multimetr podłączony między B+ a masą powinien pokazać stabilne napięcie w przedziale 13.8V - 14.5V. Jeśli te dwa warunki są spełnione, możesz z dużą pewnością stwierdzić, że Twój alternator jest sprawny i prawidłowo ładuje akumulator.

Co dalej? Naprawa, regeneracja czy nowy alternator?

Po przeprowadzeniu diagnostyki i zinterpretowaniu wyników stajesz przed ważną decyzją: naprawiać, regenerować, czy może zainwestować w nowy alternator? Wybór zależy od rodzaju usterki, Twoich umiejętności, a także od kalkulacji kosztów. Zawsze staram się znaleźć najbardziej opłacalne rozwiązanie, które jednocześnie zapewni długotrwałą sprawność.

Usterki, z którymi poradzisz sobie sam: Wymiana szczotek i regulatora napięcia

Niektóre usterki alternatora są stosunkowo proste do samodzielnej naprawy, zwłaszcza jeśli masz podstawowe zdolności manualne i odpowiednie narzędzia. Do takich usterek zaliczam przede wszystkim zużycie szczotek węglowych oraz awarię regulatora napięcia. W większości alternatorów te elementy są łatwo dostępne po demontażu tylnej obudowy. Nowe szczotki czy regulator to często koszt kilkudziesięciu złotych, a ich wymiana może przywrócić alternator do pełnej sprawności, oszczędzając Ci sporo pieniędzy.

Kiedy regeneracja alternatora ma finansowy sens? Analiza kosztów w polskich realiach

Regeneracja alternatora to często złoty środek, szczególnie w przypadku droższych modeli lub tych, do których trudno znaleźć nowy zamiennik. Polega ona na wymianie wszystkich zużytych elementów, takich jak łożyska, szczotki, pierścienie ślizgowe, a w razie potrzeby także diody mostka prostowniczego czy regulator napięcia. Koszt regeneracji w Polsce waha się zazwyczaj od 150 zł (za podstawową wymianę szczotek i łożysk) do 400-500 zł za kompleksową usługę. W mojej opinii, regeneracja ma finansowy sens, gdy koszt nowego zamiennika jest znacznie wyższy, a uszkodzenia nie są na tyle poważne, aby wymagały wymiany całego stojana czy wirnika. Otrzymujesz wtedy praktycznie nowy podzespół z gwarancją, ale za ułamek ceny oryginału.

Przeczytaj również: Alternator: zmierz go sam! Diagnozuj problemy z ładowaniem auta

Decyzja o zakupie nowej części: Na co zwrócić uwagę, by nie popełnić kosztownego błędu?

Są sytuacje, w których zakup nowego alternatora jest najbardziej uzasadniony. Dzieje się tak, gdy uszkodzenia są zbyt rozległe (np. uszkodzony wirnik lub stojan), a koszt regeneracji zbliżałby się do ceny nowego zamiennika. Nowe zamienniki można kupić już od 300 zł wzwyż, natomiast oryginalne części często przekraczają 1000 zł. Przy zakupie nowego alternatora zwróć uwagę na:

• Producenta: Wybieraj renomowanych producentów, aby mieć pewność co do jakości.
• Gwarancję: Długa gwarancja to zawsze dobry znak.
• Kompatybilność: Upewnij się, że alternator jest w 100% zgodny z modelem Twojego samochodu.

Pamiętaj, że czasem lepiej dopłacić do sprawdzonego zamiennika niż kupić najtańszy, który może szybko ulec awarii.
