W dzisiejszym artykule zagłębimy się w fascynujący świat modyfikacji alternatorów samochodowych, przekształcając je w wydajne prądnice z magnesami stałymi. Ten przewodnik krok po kroku jest skierowany do wszystkich majsterkowiczów i hobbystów, którzy, podobnie jak ja, szukają praktycznych rozwiązań do budowy własnych, małych elektrowni wiatrowych lub innych projektów wymagających niezawodnego źródła energii. Dowiesz się, jak wybrać idealne magnesy neodymowe, jak je prawidłowo zamontować i na co zwrócić szczególną uwagę, aby Twój projekt zakończył się sukcesem.
Wybór odpowiednich magnesów neodymowych do alternatora: kluczowe parametry i montaż
- Klasa i moc: Najczęściej stosuje się magnesy N38 lub N42, rzadziej N52, w zależności od wymaganej siły magnetycznej.
- Odporność termiczna: Kluczowa jest wysoka odporność (min. SH, np. N42SH), aby zapobiec trwałemu rozmagnesowaniu w temperaturach pracy alternatora.
- Kształt i wymiary: Magnesy płytkowe (np. 50x20x5 mm) lub walcowe muszą być dopasowane do stoczonego wirnika, zachowując szczelinę powietrzną 0,5-1 mm.
- Montaż: Magnesy należy kleić naprzemiennie biegunami (N-S-N-S) za pomocą dwuskładnikowego kleju epoksydowego, a dla redukcji "zaskoków" pod lekkim skosem.
- Zabezpieczenie: Po klejeniu wirnik z magnesami wymaga dodatkowego zabezpieczenia mechanicznego żywicą epoksydową i włóknem szklanym.
Standardowy alternator: dlaczego potrzebujesz magnesów neodymowych?
Fabryczny alternator samochodowy, choć niezawodny w swojej pierwotnej roli, jest niestety mało efektywny jako wolnoobrotowa prądnica, na przykład w małej elektrowni wiatrowej. Głównym problemem jest jego zasada działania, oparta na wzbudzeniu elektromagnetycznym. Oznacza to, że do wytworzenia pola magnetycznego w wirniku potrzebuje on prądu z akumulatora. Przy niskich obrotach, typowych dla wiatraków, alternator zużywa znaczną część wytworzonej energii na własne wzbudzenie, co drastycznie obniża jego sprawność. Krótko mówiąc, zanim zacznie generować użyteczny prąd, musi sam być zasilany, co w przypadku niezależnych systemów energetycznych jest po prostu niepraktyczne i nieekonomiczne.
Prądnica z magnesami stałymi (PMG) jak to działa i dlaczego jest lepsza do projektów DIY?
Prądnica z magnesami stałymi (PMG Permanent Magnet Generator) działa na znacznie prostszej i efektywniejszej zasadzie. Zamiast uzwojenia wzbudzenia, które wymaga zasilania, w wirniku PMG zastosowane są silne magnesy neodymowe. To one generują stałe pole magnetyczne, które indukuje prąd w uzwojeniach stojana, gdy wirnik się obraca. Główną zaletą takiego rozwiązania jest brak potrzeby zewnętrznego zasilania do wzbudzenia. Oznacza to wyższą efektywność, zwłaszcza przy niskich obrotach, co jest kluczowe w zastosowaniach takich jak elektrownie wiatrowe. Konstrukcja jest również prostsza, co czyni ją idealną do projektów DIY, gdzie liczy się niezawodność i łatwość modyfikacji.
Od samochodu do elektrowni wiatrowej: najczęstsze zastosowania zmodyfikowanych alternatorów
Zmodyfikowane alternatory, przekształcone w prądnice z magnesami stałymi, znajdują szerokie zastosowanie w różnorodnych projektach DIY. Najpopularniejszym i moim zdaniem najbardziej satysfakcjonującym celem jest budowa małych elektrowni wiatrowych. Dzięki nim można zasilać oświetlenie, ładować akumulatory w domkach letniskowych, na łodziach czy w kamperach. Widziałem też projekty, gdzie służyły jako generatory w systemach hydrokinetycznych o niskim spadku, a nawet jako awaryjne źródła zasilania. Ich wszechstronność i możliwość dostosowania do konkretnych potrzeb sprawiają, że są one niezwykle cennym elementem w rękach każdego majsterkowicza.
Jak wybrać idealne magnesy do alternatora: kluczowe parametry
Klasa i moc: od N38 do N52 co oznaczają te liczby?
Wybór odpowiednich magnesów neodymowych to podstawa sukcesu. Pierwszym parametrem, na który zwracamy uwagę, jest ich klasa, oznaczona literą "N" i liczbą (np. N38, N42, N52). Ta liczba informuje nas o maksymalnym iloczynie energetycznym magnesu, czyli o jego sile magnetycznej. Im wyższa liczba, tym silniejszy magnes. Magnesy N52 są najmocniejsze, ale też najdroższe i często bardziej kruche. W projektach DIY, takich jak modyfikacja alternatora, najczęściej stosuje się klasy N38 lub N42. Oferują one dobry balans między mocą a kosztem, a także są wystarczająco wytrzymałe do większości zastosowań.
- N38: Dobra siła magnetyczna, często wystarczająca do wielu projektów, korzystna cenowo.
- N42: Zwiększona siła magnetyczna w porównaniu do N38, popularny wybór dla lepszej wydajności.
- N52: Najsilniejsze dostępne magnesy, ale też najdroższe i wymagające ostrożnego obchodzenia się.
Temperatura pracy: dlaczego oznaczenia M, H, SH są ważniejsze od samej mocy?
To jest moim zdaniem jeden z najbardziej krytycznych, a często niedocenianych parametrów. Magnesy neodymowe, mimo swojej imponującej siły, są bardzo wrażliwe na temperaturę. Standardowe magnesy (bez dodatkowych oznaczeń) zaczynają trwale tracić swoje właściwości magnetyczne już powyżej 80°C. W alternatorze, który podczas pracy może się znacząco nagrzewać, jest to prosta droga do trwałego rozmagnesowania i zniszczenia całego projektu. Dlatego tak ważne jest zwrócenie uwagi na oznaczenia odporności termicznej, które informują nas o maksymalnej temperaturze pracy magnesu. Te oznaczenia to litery umieszczone po numerze klasy:
- M: do 100°C
- H: do 120°C
- SH: do 150°C
- UH: do 180°C
- EH: do 200°C
Dla zastosowań w alternatorach, gdzie występują wibracje i nagrzewanie, zdecydowanie rekomenduję magnesy o podwyższonej odporności termicznej, co najmniej klasy SH, na przykład N42SH. To inwestycja, która uchroni Cię przed frustracją i koniecznością wymiany magnesów po krótkim czasie użytkowania.

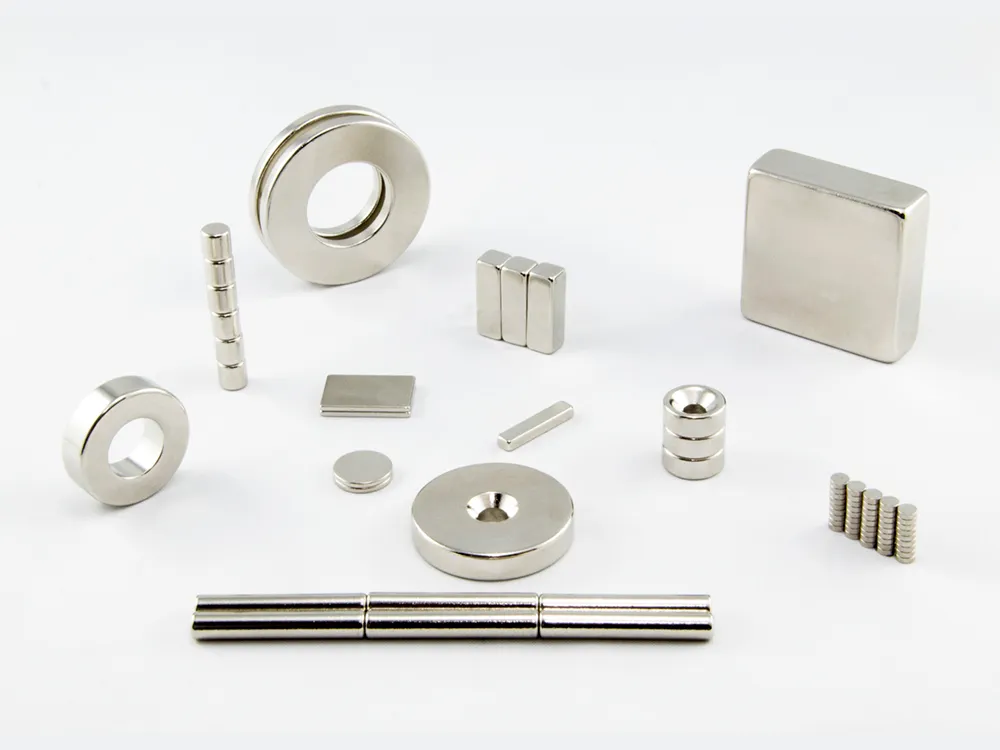

Kształt i wymiary: płytki czy walce? Jak dopasować magnesy do stoczonego wirnika?
Kształt i wymiary magnesów muszą być ściśle dopasowane do wirnika, który został przetoczony. Najczęściej spotykane są magnesy płytkowe (prostopadłościenne), na przykład o wymiarach 50x20x5 mm lub 40x10x5 mm. Czasami stosuje się również magnesy walcowe. Kluczowe jest, aby wymiary magnesów pozwalały na ich równomierne rozmieszczenie na obwodzie wirnika, bez kolizji ze stojanem. Należy pamiętać o zachowaniu odpowiedniej szczeliny powietrznej między magnesami a stojanem.

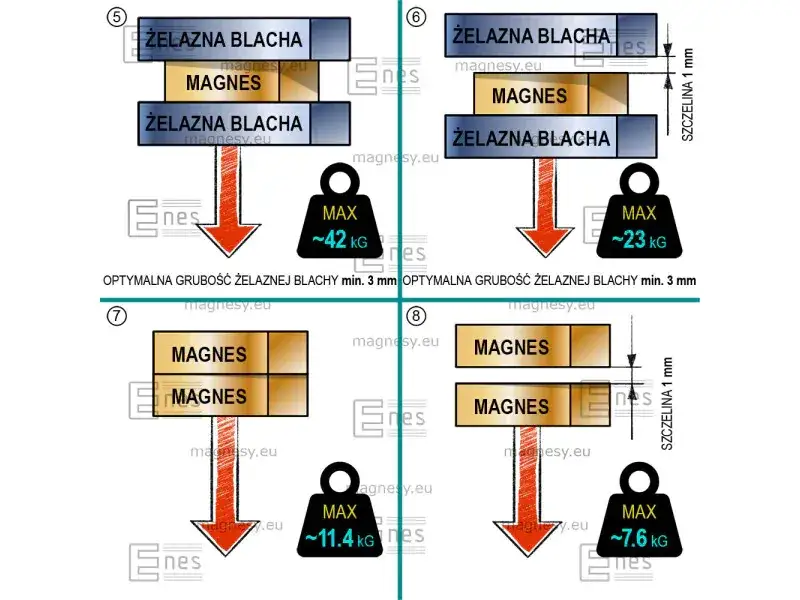

- Szczelina powietrzna: Zazwyczaj wynosi ona od 0,5 mm do 1 mm. Jest to bardzo ważne dla efektywności prądnicy i uniknięcia tarcia.
Podsumowanie: jaki zestaw parametrów jest optymalny dla typowego projektu?
Biorąc pod uwagę moje doświadczenie, dla typowego projektu modyfikacji alternatora na prądnicę, optymalnym wyborem będzie zestaw magnesów neodymowych klasy N42SH. Klasa N42 zapewnia dobrą siłę magnetyczną, a oznaczenie SH gwarantuje odporność na temperaturę do 150°C, co jest kluczowe dla długotrwałej i bezawaryjnej pracy. Wymiary, takie jak 50x20x5 mm lub 40x10x5 mm, są uniwersalne i często pasują do większości przetoczonych wirników, ale zawsze należy je dopasować indywidualnie do konkretnego alternatora.
Montaż magnesów krok po kroku: od wirnika po zabezpieczenie
Przygotowanie wirnika: toczenie i szczelina powietrzna
Pierwszym i absolutnie niezbędnym krokiem jest przygotowanie wirnika. Oryginalne uzwojenie wzbudzenia musi zostać usunięte. Najlepiej zrobić to na tokarce, która pozwoli na precyzyjne przetoczenie wirnika, uzyskując idealnie gładką i walcową powierzchnię pod magnesy. W tym procesie kluczowe jest również zachowanie odpowiedniej szczeliny powietrznej między przyszłymi magnesami a stojanem. Jak już wspomniałem, powinna ona wynosić od 0,5 mm do 1 mm. Zbyt mała szczelina może prowadzić do ocierania, zbyt duża do spadku efektywności.
Zasada N-S-N-S: jak prawidłowo rozmieścić bieguny magnetyczne?

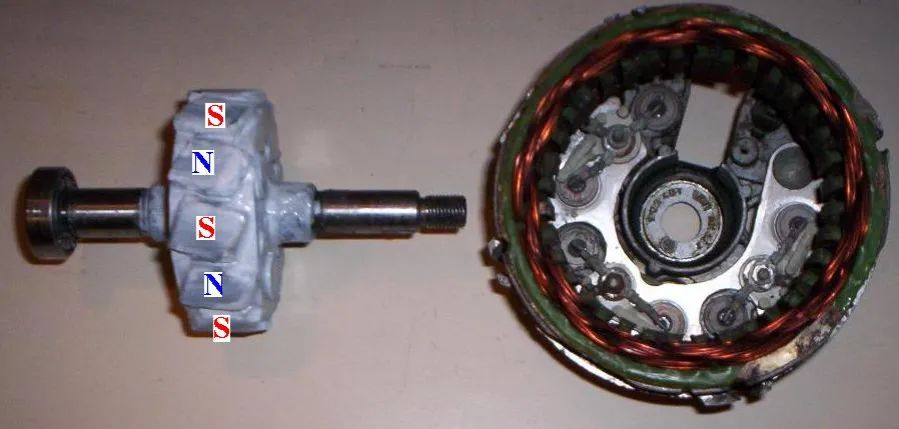

Prawidłowe rozmieszczenie magnesów na wirniku jest fundamentalne. Muszą być one przyklejone naprzemiennie biegunami: północ-południe-północ-południe (N-S-N-S...). Jeśli popełnisz błąd w polaryzacji, prądnica po prostu nie będzie działać lub jej wydajność będzie znikoma. Zawsze używam małego kompasu lub innego magnesu, aby dokładnie sprawdzić biegunowość każdego magnesu przed przyklejeniem. To prosta czynność, która może zaoszczędzić wiele frustracji.
Problem "zaskoków" (cogging) i jak go zniwelować poprzez klejenie magnesów pod skosem
Silne magnesy neodymowe, choć pożądane ze względu na moc, mogą powodować zjawisko "zaskoków" (ang. cogging). Jest to charakterystyczne szarpanie wirnika przy niskich obrotach, które utrudnia start elektrowni wiatrowej przy słabym wietrze. Aby zniwelować ten efekt, stosuję sprawdzoną metodę: klejenie magnesów z lekkim skosem względem osi wirnika. Nie muszą to być duże kąty, często wystarczy kilka stopni, aby znacząco wygładzić pracę prądnicy i ułatwić jej rozruch nawet przy niewielkim wietrze.
Jaki klej do magnesów neodymowych wybrać? Tylko epoksyd wchodzi w grę
Wybór odpowiedniego kleju jest równie ważny jak wybór samych magnesów. Do montażu magnesów neodymowych na wirniku należy używać wyłącznie mocnych, dwuskładnikowych klejów epoksydowych. Muszą być one odporne na wysokie temperatury, wibracje i siły odśrodkowe. Zdecydowanie odradzam stosowanie klejów cyjanoakrylowych (typu "Super Glue"). Są one kruche i nie zapewnią trwałego połączenia w warunkach pracy alternatora. Przed klejeniem zawsze pamiętaj o dokładnym oczyszczeniu i odtłuszczeniu powierzchni wirnika to podstawa trwałego połączenia.
Ostatni szlif: jak zabezpieczyć magnesy przed siłą odśrodkową za pomocą żywicy i włókna szklanego?
Po przyklejeniu magnesów i utwardzeniu kleju, konieczne jest dodatkowe zabezpieczenie mechaniczne. Magnesy neodymowe są ciężkie, a przy wysokich obrotach wirnika siła odśrodkowa może być ogromna. Aby zapobiec ich oderwaniu, owijam wirnik z przyklejonymi magnesami bandażem z włókna szklanego nasyconym żywicą epoksydową. Tworzy to solidną, jednolitą powłokę, która skutecznie chroni magnesy przed uszkodzeniem i gwarantuje bezpieczeństwo pracy prądnicy nawet przy najwyższych obrotach.
Najczęstsze błędy i pułapki podczas modyfikacji alternatora
Ryzyko trwałego rozmagnesowania: ignorowanie temperatury pracy
Jak już wspominałem, ignorowanie odporności termicznej magnesów to jeden z najpoważniejszych błędów. Standardowe magnesy neodymowe tracą swoje właściwości magnetyczne już powyżej 80°C. Alternator podczas pracy, zwłaszcza pod obciążeniem, może osiągać znacznie wyższe temperatury. Użycie niewłaściwych magnesów doprowadzi do ich trwałego rozmagnesowania, a co za tym idzie, do utraty mocy przez prądnicę. Zawsze inwestuj w magnesy o odpowiedniej klasie temperaturowej (np. SH).
Błędy w polaryzacji: prosta pomyłka, która zniweczy cały projekt
Niewłaściwe rozmieszczenie biegunów magnesów (niezgodne z zasadą N-S-N-S) to kolejna pułapka. Choć wydaje się to proste, w ferworze pracy łatwo o pomyłkę. Skutkiem będzie brak generowania prądu lub jego bardzo niska i niestabilna wartość. Zawsze dwukrotnie sprawdzaj polaryzację każdego magnesu przed ostatecznym przyklejeniem. Lepiej poświęcić chwilę na weryfikację niż później demontować cały wirnik.
Niewłaściwy klej: dlaczego "Super Glue" to prosta droga do katastrofy?
Kuszące może być użycie łatwo dostępnych klejów cyjanoakrylowych, takich jak popularny "Super Glue". Jednak ich kruchość i niska odporność na wibracje oraz temperaturę sprawiają, że są one całkowicie nieodpowiednie do tego typu zastosowań. Magnesy po prostu odpadną od wirnika, co może prowadzić nie tylko do zniszczenia prądnicy, ale także do niebezpiecznych sytuacji. Tylko mocne, dwuskładnikowe kleje epoksydowe zapewnią trwałe i bezpieczne połączenie.
Przeczytaj również: Alternator w samochodzie: Co to jest i jak go sprawdzić?
Czy musisz przezwajać stojan? Kiedy fabryczne uzwojenie nie wystarczy
Fabryczne uzwojenie stojana alternatora jest zaprojektowane do pracy przy wysokich obrotach silnika samochodowego. W przypadku wolnoobrotowej prądnicy wiatrowej, to uzwojenie często nie jest optymalne. Aby uzyskać odpowiednie napięcie (np. 12V lub 24V) przy niskich obrotach charakterystycznych dla wiatraków, często konieczne jest przezwojenie stojana. Zazwyczaj polega to na użyciu cieńszego drutu, ale z większą liczbą zwojów, co pozwala na generowanie wyższego napięcia przy niższych prędkościach obrotowych. To dodatkowy, ale często niezbędny krok, aby prądnica działała efektywnie w docelowym zastosowaniu.
