W świecie motoryzacji, gdzie technologia nieustannie ewoluuje, zrozumienie podstawowych komponentów jest kluczowe. Ten artykuł ma za zadanie przeprowadzić Cię przez fascynującą historię i techniczne różnice między dwoma kluczowymi elementami układu elektrycznego pojazdu: klasyczną prądnicą prądu stałego a nowoczesnym alternatorem. Poznaj kluczowe różnice w ich budowie, zasadzie działania i wydajności, a także dowiedz się, dlaczego alternator stał się niezaprzeczalnym standardem w dzisiejszych samochodach.
Kluczowe różnice między prądnicą a alternatorem zrozum, dlaczego alternator dominuje w motoryzacji.
- Prądnica wytwarza prąd stały (DC) za pomocą komutatora, alternator prąd przemienny (AC) prostowany przez diody.
- Alternator jest znacznie wydajniejszy, zwłaszcza na niskich obrotach silnika, co było problemem prądnic.
- Budowa alternatora (ruchome pole magnetyczne, nieruchome uzwojenia) jest prostsza i bardziej niezawodna niż prądnicy.
- Alternatory są lżejsze, mniejsze i generują więcej mocy przy tej samej masie.
- Od lat 60. XX wieku alternatory stały się standardem ze względu na rosnące zapotrzebowanie pojazdów na energię elektryczną.
Prądnica czy alternator? Odkryj kluczowe różnice w motoryzacji
Dla wielu kierowców i entuzjastów motoryzacji, zwłaszcza tych, którzy cenią sobie klasyczne pojazdy, zrozumienie różnic między prądnicą a alternatorem jest nadal niezwykle ważne. Nie tylko pozwala to na lepsze serwisowanie i konserwację starszych modeli, ale także daje głębsze spojrzenie na ewolucję systemów elektrycznych w samochodach. Z mojego doświadczenia wynika, że ta wiedza to podstawa do świadomego wyboru i zrozumienia, dlaczego pewne rozwiązania technologiczne zyskały dominację.
Krótka definicja: Czym tak naprawdę jest alternator w stosunku do prądnicy?
Gdy mówimy o "prądnicy" w kontekście motoryzacyjnym, najczęściej mamy na myśli klasyczną prądnicę prądu stałego, często nazywaną także dynamem. Jest to urządzenie elektromechaniczne, którego głównym zadaniem jest generowanie prądu stałego (DC) do zasilania instalacji elektrycznej pojazdu i ładowania akumulatora.
Alternator natomiast jest, technicznie rzecz biorąc, również rodzajem prądnicy ale prądnicy prądu przemiennego (AC). Powszechne pytanie "czym się różni prądnica od alternatora" dotyczy więc w istocie porównania tych dwóch typów generatorów, z których jeden wytwarza prąd stały bezpośrednio, a drugi prąd przemienny, który następnie jest prostowany.
Jak działa prądnica, a jak alternator? Serce układu elektrycznego

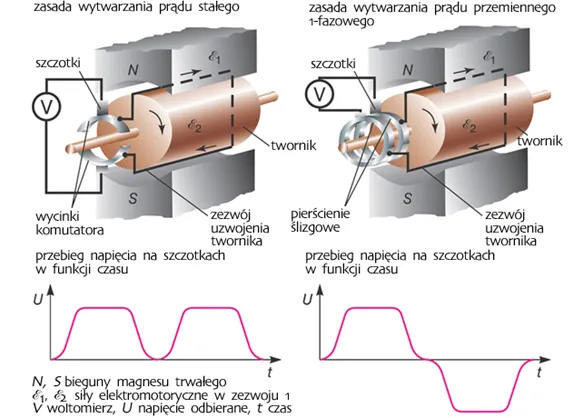

Klasyczna prądnica prądu stałego, którą znajdowaliśmy w starszych samochodach, działa na zasadzie indukcji elektromagnetycznej. Posiada nieruchomy stojan, w którym umieszczone są magnesy lub elektromagnesy wzbudzające pole magnetyczne. Wewnątrz stojana obraca się wirnik, zwany także twornikiem, na którym nawinięte są uzwojenia. Gdy twornik obraca się w polu magnetycznym, w jego uzwojeniach indukuje się prąd. Kluczowym elementem jest tutaj komutator mechaniczny przełącznik, który wraz ze szczotkami zbiera prąd z wirujących uzwojeń i jednocześnie zmienia jego kierunek, zapewniając, że na wyjściu otrzymujemy prąd stały (DC), niezbędny dla instalacji samochodowej i akumulatora.
Alternator prądu przemiennego (AC) nowoczesne i wydajniejsze rozwiązanie
Alternator również opiera się na zasadzie indukcji elektromagnetycznej, ale jego konstrukcja jest "odwrócona" w stosunku do prądnicy. W alternatorze to wirnik wytwarza pole magnetyczne jest to elektromagnes zasilany małym prądem przez pierścienie ślizgowe i szczotki. Ten wirujący elektromagnes indukuje prąd w nieruchomych uzwojeniach stojana, które są nawinięte na obudowie. Ponieważ uzwojenia stojana są nieruchome, generowany w nich prąd jest prądem przemiennym (AC). Aby dostosować go do potrzeb instalacji samochodowej (która potrzebuje prądu stałego), alternator wyposażony jest w mostek diodowy (układ prostowniczy), który skutecznie zamienia prąd przemienny na stały.
Rola komutatora w prądnicy kontra zadanie diod prostowniczych w alternatorze
W prądnicy prądu stałego komutator jest absolutnie kluczowy. To on odpowiada za przekształcenie wewnętrznie generowanego prądu przemiennego na prąd stały, zanim zostanie on dostarczony do instalacji pojazdu. Komutator to skomplikowany, segmentowy element mechaniczny, który poprzez kontakt ze szczotkami węglowymi, zbiera prąd i jednocześnie "prostuje" go. Niestety, jego mechaniczna natura sprawia, że jest podatny na zużycie, iskrzenie i wymaga regularnej konserwacji, co obniżało niezawodność całego układu.
W alternatorze funkcję prostowania prądu pełni natomiast układ elektroniczny mostek diodowy. Składa się on z kilku diod prostowniczych, które skutecznie zamieniają trójfazowy prąd przemienny wytwarzany w stojanie na prąd stały. Brak ruchomych, mechanicznych elementów odpowiedzialnych za prostowanie prądu sprawia, że mostek diodowy jest znacznie bardziej niezawodny, trwały i nie generuje iskrzenia, co jest jedną z głównych przewag alternatora.
Budowa pod lupą: Kluczowe różnice konstrukcyjne
Jak już wspomniałem, fundamentalną różnicą w budowie jest odwrócenie ról wirnika i stojana. W klasycznej prądnicy prądu stałego to twornik (wirnik) z uzwojeniami obraca się w nieruchomym polu magnetycznym stojana. To właśnie na wirniku znajduje się komutator, który jest elementem zbierającym i prostującym prąd. W alternatorze sytuacja jest odwrotna: pole magnetyczne jest wytwarzane przez wirujący wirnik (elektromagnes), a prąd indukuje się w nieruchomych uzwojeniach stojana. Ta zmiana konstrukcyjna jest kluczowa, ponieważ pozwala na znacznie prostsze i bardziej niezawodne odprowadzanie prądu z nieruchomego stojana, eliminując potrzebę skomplikowanego komutatora.

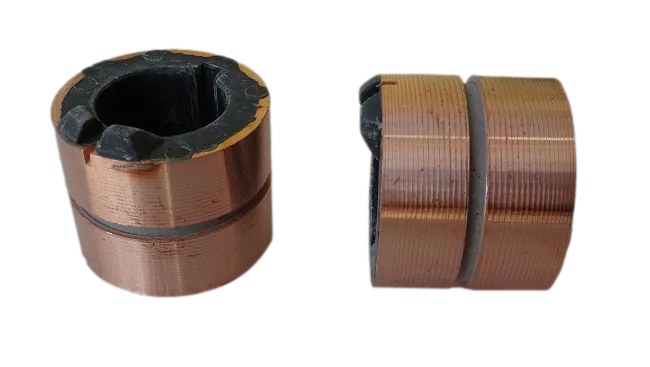

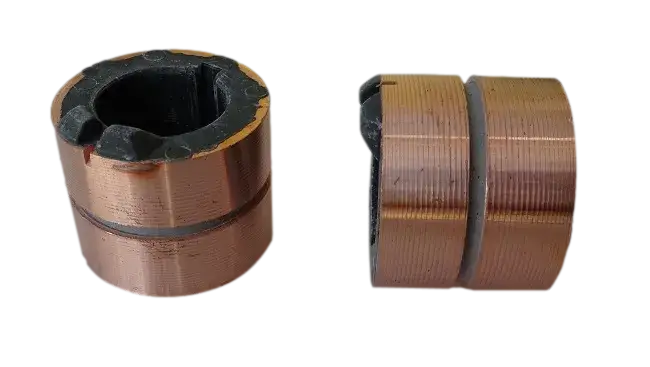

Komutator i szczotki w prądnicy: Mechaniczny element kluczowy dla jej działania (i awarii)
Komutator w prądnicy to element, który zarówno umożliwiał jej działanie, jak i był jej piętą achillesową. Składa się z miedzianych segmentów, izolowanych od siebie, do których przylegają węglowe szczotki. Podczas obrotu wirnika, szczotki ślizgają się po komutatorze, zbierając prąd i zmieniając jego kierunek. Niestety, ten mechaniczny kontakt prowadził do szybkiego zużycia zarówno szczotek, jak i samego komutatora. Powstające tarcie i iskrzenie generowały ciepło, a także wymagały regularnej wymiany szczotek i niekiedy przetoczenia komutatora, co obniżało trwałość i niezawodność całego urządzenia. Z mojego doświadczenia wynika, że to właśnie komutator był najczęstszą przyczyną awarii prądnic.
Pierścienie ślizgowe i układ prostowniczy w alternatorze: Sekret jego niezawodności
W alternatorze, zamiast komutatora, mamy do czynienia z pierścieniami ślizgowymi. Są to proste, gładkie pierścienie, po których ślizgają się szczotki, dostarczając prąd wzbudzenia do wirnika. Ponieważ prąd ten jest niewielki, a pierścienie są gładkie, zużycie szczotek i pierścieni jest minimalne w porównaniu do komutatora. Główną rolę w prostowaniu prądu odgrywa wspomniany wcześniej mostek diodowy, który jest elementem elektronicznym, a nie mechanicznym. Ta kombinacja pierścieni ślizgowych i elektronicznego prostownika sprawia, że alternatory są znacznie bardziej niezawodne i mają dłuższą żywotność, wymagając znacznie rzadszych interwencji serwisowych.
Mniejszy rozmiar, niższa waga, większa moc: Dlaczego alternatory wygrywają w tej kategorii?
Jedną z najbardziej odczuwalnych przewag alternatorów jest ich stosunek mocy do masy i rozmiaru. Dzięki swojej konstrukcji zwłaszcza nieruchomym uzwojeniom stojana, które mogą być lepiej chłodzone i gęściej nawinięte alternatory są w stanie wygenerować znacznie więcej energii elektrycznej niż prądnice o podobnej masie i gabarytach. Dodatkowo, brak ciężkiego i skomplikowanego komutatora oraz lżejszy wirnik sprawiają, że są one lżejsze i bardziej kompaktowe. Dla producentów samochodów, którzy zawsze dążą do zmniejszenia masy pojazdu i optymalizacji przestrzeni pod maską, ta przewaga alternatorów była decydująca.
Wydajność na biegu jałowym: Rewolucja w elektryce samochodowej
Problem z wydajnością na niskich obrotach był jedną z największych bolączek prądnic prądu stałego. W praktyce oznaczało to, że podczas jazdy w korku, na światłach, czy po prostu na biegu jałowym, gdy silnik pracował na niskich obrotach, prądnica często nie była w stanie wygenerować wystarczającej mocy, aby zasilić wszystkie odbiorniki elektryczne (np. światła, radio, wycieraczki) i jednocześnie ładować akumulator. Skutek? Akumulator powoli się rozładowywał, co mogło prowadzić do problemów z uruchomieniem pojazdu, zwłaszcza w warunkach miejskich, gdzie częste postoje są normą. To był poważny mankament, który ograniczał komfort i niezawodność.
Dlaczego alternator ładuje akumulator nawet na wolnych obrotach?
Alternatory rozwiązały problem ładowania na niskich obrotach w sposób rewolucyjny. Dzięki swojej konstrukcji, gdzie pole magnetyczne jest wytwarzane przez wirujący wirnik, a prąd indukowany w nieruchomych uzwojeniach stojana, alternatory są w stanie generować użyteczny prąd już przy bardzo niskich obrotach jałowych silnika. Nawet przy wolnym kręceniu się wirnika, indukowany prąd przemienny jest skutecznie prostowany przez diody, dostarczając stabilne napięcie do instalacji. To sprawia, że akumulator jest nieustannie doładowywany, niezależnie od warunków jazdy, co znacznie zwiększa niezawodność i komfort użytkowania pojazdu. Moim zdaniem, to właśnie ta cecha była jednym z głównych czynników, które przesądziły o dominacji alternatorów.
Jak rosnące zapotrzebowanie na prąd w autach wymusiło zmianę technologii?
Wraz z rozwojem motoryzacji, samochody stawały się coraz bardziej zaawansowane i komfortowe. Pojawiły się takie udogodnienia jak klimatyzacja, elektryczne szyby, bardziej zaawansowane systemy audio, podgrzewane fotele, a także coraz mocniejsze oświetlenie. Każdy z tych elementów wymagał energii elektrycznej. Rosnące zapotrzebowanie na prąd szybko przerosło możliwości prądnic prądu stałego, które po prostu nie były w stanie dostarczyć wystarczającej mocy, zwłaszcza w połączeniu z ich niską wydajnością na biegu jałowym. To właśnie ten dynamiczny wzrost potrzeb energetycznych w samochodach był głównym motorem napędowym do poszukiwania i wdrożenia znacznie wydajniejszej technologii, jaką okazał się alternator.
Od prądnicy do alternatora: Historia ewolucji zasilania
Prądnice prądu stałego były standardem w samochodach przez wiele dziesięcioleci, dominując na rynku aż do lat 60. XX wieku. W tamtych czasach zapotrzebowanie na energię elektryczną w pojazdach było znacznie niższe. Ograniczało się głównie do rozruchu silnika, podstawowego oświetlenia i prostego radia. Prosta konstrukcja prądnicy, choć z jej wadami, była wystarczająca dla ówczesnych potrzeb i stosunkowo łatwa w produkcji i naprawie. Była to technologia sprawdzona i niezawodna w kontekście wymagań tamtych czasów.
Lata 60. i 70. XX wieku: Moment przełomowy i dominacja alternatorów
Prawdziwy przełom nastąpił w latach 60. i 70. XX wieku. To właśnie wtedy, wraz z dynamicznym rozwojem elektroniki samochodowej i rosnącymi oczekiwaniami klientów co do wyposażenia pojazdów, alternatory zaczęły masowo wypierać prądnice. Ich wyższa wydajność, zwłaszcza na niskich obrotach, mniejszy rozmiar, niższa waga i przede wszystkim znacznie większa niezawodność, sprawiły, że stały się one preferowanym wyborem dla producentów samochodów. Przejście to było szybkie i zdecydowane, a w ciągu zaledwie jednej dekady alternatory stały się dominującą, a wkrótce jedyną technologią stosowaną w nowych pojazdach.Co czeka nas w przyszłości? Rola alternatora w erze hybryd i aut elektrycznych
W erze pojazdów hybrydowych i w pełni elektrycznych rola tradycyjnego alternatora ulega transformacji. W hybrydach często spotykamy zintegrowane systemy, gdzie silnik elektryczny pełni również funkcję generatora, odzyskując energię podczas hamowania i zasilając układ 12V. W samochodach w pełni elektrycznych, gdzie silnik spalinowy jest całkowicie wyeliminowany, tradycyjny alternator nie jest już potrzebny. Zamiast niego, system 12V jest zasilany przez przetwornicę DC-DC, która obniża napięcie z głównego akumulatora trakcyjnego. Jednakże, podstawowa zasada generowania prądu pozostaje kluczowa dla utrzymania zasilania systemów niskonapięciowych, co pokazuje, jak fundamentalne są te technologie, nawet w nowych kontekstach.
Podsumowanie: Dlaczego alternator to jedyny wybór?
| Cecha | Prądnica (DC) | Alternator (AC) |
|---|---|---|
| Rodzaj wytwarzanego prądu | Prąd stały (DC) | Prąd przemienny (AC), prostowany na DC |
| Budowa (wirnik/stojan) | Wirujący twornik (uzwojenia), nieruchomy stojan (pole magn.) | Wirujący wirnik (pole magn.), nieruchomy stojan (uzwojenia) |
| Element prostujący | Komutator mechaniczny | Mostek diodowy (elektroniczny) |
| Wydajność na niskich obrotach | Niska, często niewystarczająca do ładowania | Wysoka, efektywne ładowanie już na biegu jałowym |
| Masa/Rozmiar/Moc | Cięższa, większa, niższa moc na jednostkę masy | Lżejszy, mniejszy, znacznie wyższa moc na jednostkę masy |
| Trwałość/Niezawodność | Niższa (zużycie komutatora i szczotek, iskrzenie) | Wyższa (brak komutatora, mniejsze zużycie) |
| Zastosowanie (historyczne/współczesne) | Standard do lat 60. XX wieku, dziś w klasykach | Standard od lat 60. XX wieku, powszechne we wszystkich współczesnych autach spalinowych i hybrydowych |
Przeczytaj również: Alternator: zmierz go sam! Diagnozuj problemy z ładowaniem auta
Dlaczego dziś w każdym nowym samochodzie znajdziesz wyłącznie alternator?
Podsumowując, dominacja alternatora w nowoczesnej motoryzacji jest wynikiem szeregu kluczowych przewag, które sprawiły, że prądnica stała się przestarzała. Jego znacznie wyższa wydajność, zwłaszcza na niskich obrotach silnika, gwarantuje stałe ładowanie akumulatora i zasilanie coraz liczniejszych odbiorników elektrycznych, niezależnie od warunków jazdy. Prostsza i bardziej niezawodna konstrukcja, wolna od mechanicznego komutatora, przekłada się na dłuższą żywotność i mniejsze wymagania serwisowe. Dodatkowo, mniejsze gabaryty i waga przy jednoczesnym generowaniu większej mocy to cechy nie do przecenienia w dzisiejszych, coraz bardziej skomplikowanych pojazdach. Wszystkie te czynniki sprawiają, że alternator to nie tylko lepszy, ale wręcz jedyny praktyczny wybór dla współczesnych samochodów.
