Elektroniczny regulator napięcia: Co to i jak go sprawdzić?

W dzisiejszych samochodach, gdzie elektronika odgrywa coraz większą rolę, stabilne napięcie w instalacji elektrycznej jest absolutnie kluczowe. Ten artykuł wyjaśni, czym jest elektroniczny regulator napięcia w alternatorze, jak działa, dlaczego jest tak ważny dla prawidłowego funkcjonowania pojazdu oraz jak rozpoznać i zdiagnozować jego ewentualne awarie.

Dlaczego stabilne napięcie w aucie jest dziś kluczowe?

Współczesne samochody to prawdziwe centra technologiczne, gdzie systemy multimedialne, zaawansowane wspomaganie kierowcy (ADAS) i skomplikowane sterowniki silnika (ECU) odgrywają coraz większą rolę. Wszystkie te komponenty, a także dziesiątki innych, od czujników po systemy bezpieczeństwa, są niezwykle wrażliwe na jakość zasilania. Z mojego doświadczenia wiem, że nawet niewielkie wahania napięcia mogą prowadzić do błędów w ich działaniu, a w skrajnych przypadkach do trwałego uszkodzenia. Dlatego utrzymanie stałego napięcia w zakresie 13,8-14,5 V jest absolutnie fundamentalne dla prawidłowej i bezawaryjnej pracy całego pojazdu.

Niestabilne napięcie lub jego brak to prosta droga do poważnych problemów. Jeśli napięcie jest zbyt niskie, akumulator nie jest odpowiednio doładowywany, co skutkuje trudnościami z rozruchem, zwłaszcza w chłodne dni. Z kolei zbyt wysokie napięcie może doprowadzić do przeładowania akumulatora, objawiającego się jego "gotowaniem się", co drastycznie skraca jego żywotność i może być niebezpieczne. Co więcej, niestabilne zasilanie jest zabójcze dla delikatnej elektroniki komputery pokładowe i inne moduły mogą ulec uszkodzeniu, co generuje wysokie koszty napraw. Stabilność to słowo klucz w dzisiejszej motoryzacji.

Jak alternator i regulator napięcia współpracują?

Zanim zagłębimy się w szczegóły działania regulatora, musimy zrozumieć jego partnera alternator. Alternator to serce układu ładowania, odpowiedzialne za generowanie energii elektrycznej, która zasila wszystkie systemy pojazdu, gdy silnik pracuje, a także doładowuje akumulator. To on zamienia energię mechaniczną z silnika w energię elektryczną, ale robi to z pewną zmiennością, zależną od obrotów silnika i obciążenia.

I tu właśnie wkracza elektroniczny regulator napięcia. Jego zadaniem jest monitorowanie napięcia wyjściowego alternatora i precyzyjne korygowanie go, aby utrzymać je w ściśle określonym zakresie wspominanych już 13,8-14,5 V. Można powiedzieć, że alternator generuje prąd, a regulator jest jego dyrygentem, zapewniającym harmonię w całej orkiestrze elektrycznej samochodu. Bez tego zgranego duetu, stabilne zasilanie byłoby niemożliwe, a Twój samochód nie mógłby funkcjonować prawidłowo.

Kluczowy gracz na scenie: Czym dokładnie jest elektroniczny regulator napięcia?

Elektroniczny regulator napięcia to nic innego jak zaawansowany komponent układu elektrycznego samochodu, którego podstawową rolą jest utrzymywanie stałego i bezpiecznego poziomu napięcia w całej instalacji. Zazwyczaj jest on zintegrowany z alternatorem lub znajduje się w jego bezpośrednim sąsiedztwie. Jego główna funkcja to zapewnienie, że niezależnie od prędkości obrotowej silnika czy liczby włączonych odbiorników prądu (świateł, radia, klimatyzacji), napięcie w sieci pojazdu będzie utrzymywało się w optymalnym zakresie 13,8-14,5 V. To klucz do długowieczności zarówno akumulatora, jak i całej elektroniki pokładowej.

Jak regulator napięcia steruje prądem?

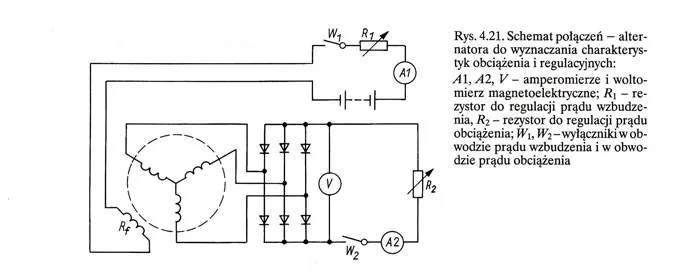

Zasada działania regulatora napięcia opiera się na sprytnej manipulacji prądem wzbudzenia wirnika alternatora. Wirnik to elektromagnes, a siła pola magnetycznego, które wytwarza, bezpośrednio wpływa na napięcie generowane przez alternator. Kiedy regulator wykryje, że napięcie w instalacji wzrasta powyżej bezpiecznego poziomu (np. przy wysokich obrotach silnika), natychmiast zmniejsza lub nawet chwilowo odcina prąd płynący do wirnika. To osłabia pole magnetyczne, a co za tym idzie, obniża generowane napięcie. Analogicznie, jeśli napięcie spada (np. przy włączeniu wielu odbiorników), regulator zwiększa prąd wzbudzenia, wzmacniając pole magnetyczne i podnosząc napięcie.

Aby ten proces był szybki i precyzyjny, nowoczesne regulatory wykorzystują technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu. Zamiast płynnie zmieniać prąd, regulator wysyła do wirnika serię krótkich impulsów prądu. Zmieniając szerokość tych impulsów (czas, przez jaki prąd jest włączony), można bardzo szybko i efektywnie sterować średnią wartością prądu wzbudzenia, a tym samym stabilizować napięcie z niezwykłą dokładnością. To ogromny postęp w porównaniu do prostych, mechanicznych rozwiązań z przeszłości, a dzisiejsze regulatory to często zaawansowane układy mikroprocesorowe.

Inteligentne ładowanie: Regulator jako zaawansowany moduł

Współczesne regulatory napięcia to już nie tylko proste układy elektroniczne, ale prawdziwe mikroprocesorowe moduły, które potrafią znacznie więcej niż tylko utrzymywać stałe napięcie. Wiele z nich komunikuje się bezpośrednio z komputerem sterującym silnika (ECU) lub innymi modułami pojazdu za pośrednictwem cyfrowych magistral danych, takich jak LIN (Local Interconnect Network) czy CAN (Controller Area Network). Ta dwukierunkowa komunikacja pozwala na znacznie bardziej złożone i inteligentne zarządzanie całym układem ładowania.

Dzięki tej "inteligencji" regulator może dostosowywać parametry ładowania do aktualnych potrzeb pojazdu i kondycji akumulatora. Na przykład, w samochodach z systemem Start-Stop i akumulatorami typu AGM lub EFB, regulator precyzyjnie zarządza procesem ładowania, aby maksymalnie wydłużyć żywotność tych specjalistycznych baterii. Może również chwilowo obniżać napięcie ładowania w momentach, gdy silnik potrzebuje pełnej mocy (np. podczas gwałtownego przyspieszania), zmniejszając obciążenie silnika i tym samym optymalizując zużycie paliwa. To pokazuje, jak kluczową rolę odgrywa regulator w nowoczesnej motoryzacji.

Objawy awarii regulatora napięcia w samochodzie

• Przygasanie lub nadmierne rozjaśnianie świateł w zależności od obrotów silnika. To jeden z najbardziej widocznych symptomów, który od razu powinien wzbudzić Twoją czujność.
• Problemy z akumulatorem może to być zarówno niedoładowanie (co prowadzi do trudności z rozruchem, zwłaszcza rano), jak i przeładowanie, które objawia się charakterystycznym zapachem siarki i "gotowaniem się" elektrolitu.
• Świecąca się kontrolka ładowania (ikona akumulatora) na desce rozdzielczej. Jest to bezpośredni sygnał z systemu, że coś jest nie tak z ładowaniem.
• Wahania napięcia ładowania widoczne na woltomierzu (jeśli auto go posiada). Napięcie powinno być stabilne, a jego skoki świadczą o problemie.
• Zakłócenia w pracy elektroniki pokładowej, takie jak błędne wskazania, resetowanie się radia czy niestabilna praca systemów wspomagania.

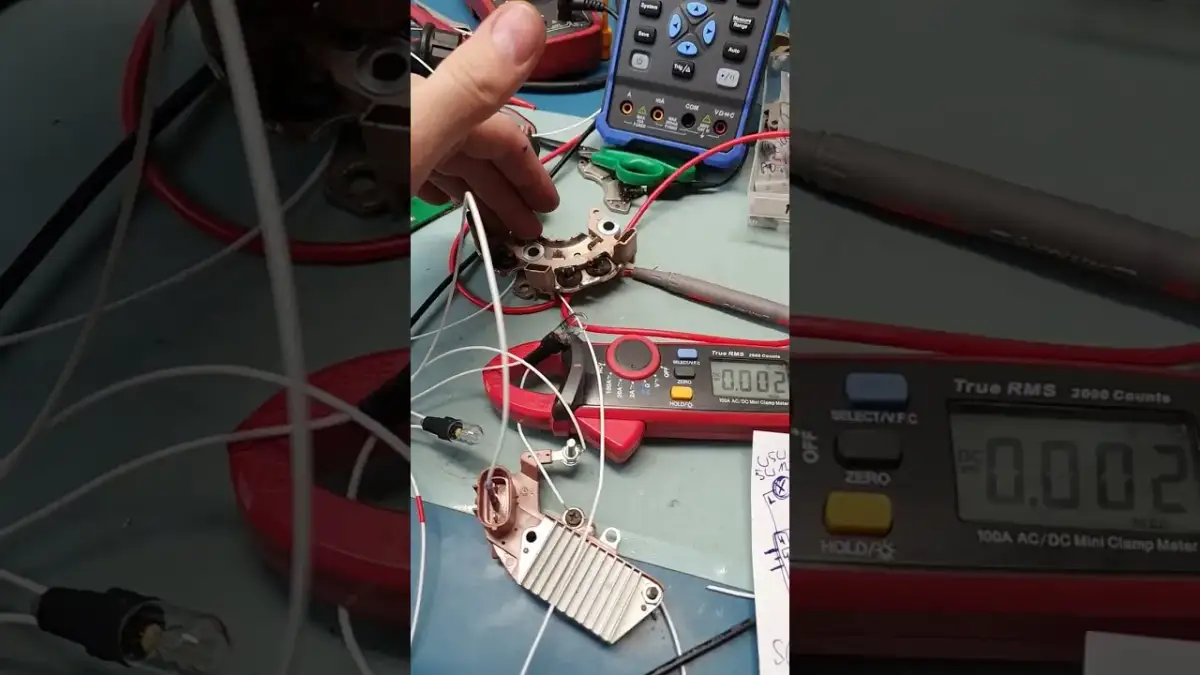

Jak samodzielnie zdiagnozować regulator napięcia?

1. Przygotuj multimetr: To podstawowe narzędzie, które pozwoli Ci zmierzyć napięcie. Ustaw go na pomiar napięcia stałego (DC) w zakresie około 20V.
2. Zmierz napięcie na wyłączonym silniku: Podłącz multimetr do klem akumulatora (czerwony przewód do plusa, czarny do minusa). Prawidłowe napięcie w sprawnym akumulatorze powinno wynosić około 12,6-12,8 V.
3. Uruchom silnik i zmierz napięcie na biegu jałowym: Po uruchomieniu silnika ponownie zmierz napięcie na klemach akumulatora. Powinno ono wzrosnąć i ustabilizować się w zakresie 13,8-14,5 V.
4. Sprawdź pod obciążeniem: Włącz jak najwięcej odbiorników prądu (światła mijania i drogowe, radio, klimatyzację na maksimum, ogrzewanie tylnej szyby). Napięcie ładowania może nieznacznie spaść, ale powinno nadal utrzymywać się w wspomnianym zakresie 13,8-14,5 V. Jeśli spada poniżej 13,5 V lub wzrasta powyżej 14,8 V, jest to silny sygnał problemu z regulatorem.

Jeśli wyniki pomiarów wykraczają poza ten zakres, najprawdopodobniej masz do czynienia z uszkodzonym regulatorem napięcia lub problemem z alternatorem. Warto jednak pamiętać, że w nowoczesnych autach, zwłaszcza tych z inteligentnym ładowaniem, prosta diagnostyka multimetrem może nie być wystarczająca. Pełna i precyzyjna diagnoza często wymaga podłączenia komputera serwisowego i odczytania ewentualnych kodów błędów z modułu ECU lub BCM, które mogą wskazać na bardziej złożone problemy.

Czy zawsze trzeba wymieniać cały alternator?

Wiele osób, słysząc o problemie z ładowaniem, od razu myśli o wymianie całego alternatora. Na szczęście, nie zawsze jest to konieczne. W wielu modelach samochodów elektroniczny regulator napięcia jest oddzielną, wymienną częścią, często zintegrowaną ze szczotkami alternatora. Jeśli diagnostyka jednoznacznie wskaże na uszkodzenie samego regulatora, jego wymiana jest zazwyczaj znacznie tańsza i prostsza niż montaż całego nowego alternatora. Oczywiście, jeśli uszkodzenie jest bardziej rozległe i obejmuje inne komponenty alternatora (np. łożyska, uzwojenia), wtedy wymiana całej jednostki będzie jedynym rozsądnym rozwiązaniem.

Podsumowanie kluczowych funkcji i symptomów co musisz zapamiętać?

• Głównym zadaniem elektronicznego regulatora napięcia jest utrzymanie stabilnego napięcia w instalacji elektrycznej samochodu, zazwyczaj w zakresie 13,8-14,5 V.
• Działa on poprzez precyzyjne sterowanie prądem wzbudzenia alternatora, często z wykorzystaniem technologii PWM, co zapewnia szybką i dokładną stabilizację.
• Nowoczesne regulatory to zaawansowane moduły mikroprocesorowe, które komunikują się z ECU, umożliwiając inteligentne zarządzanie ładowaniem i optymalizację zużycia paliwa.
• Najczęstsze objawy awarii to wahania jasności świateł, problemy z akumulatorem (niedoładowanie lub przeładowanie) oraz świecąca się kontrolka ładowania.
• Podstawową diagnostykę możesz przeprowadzić samodzielnie, mierząc napięcie ładowania multimetrem na klemach akumulatora.
• W wielu przypadkach możliwa jest wymiana samego regulatora, bez konieczności wymiany całego alternatora.
