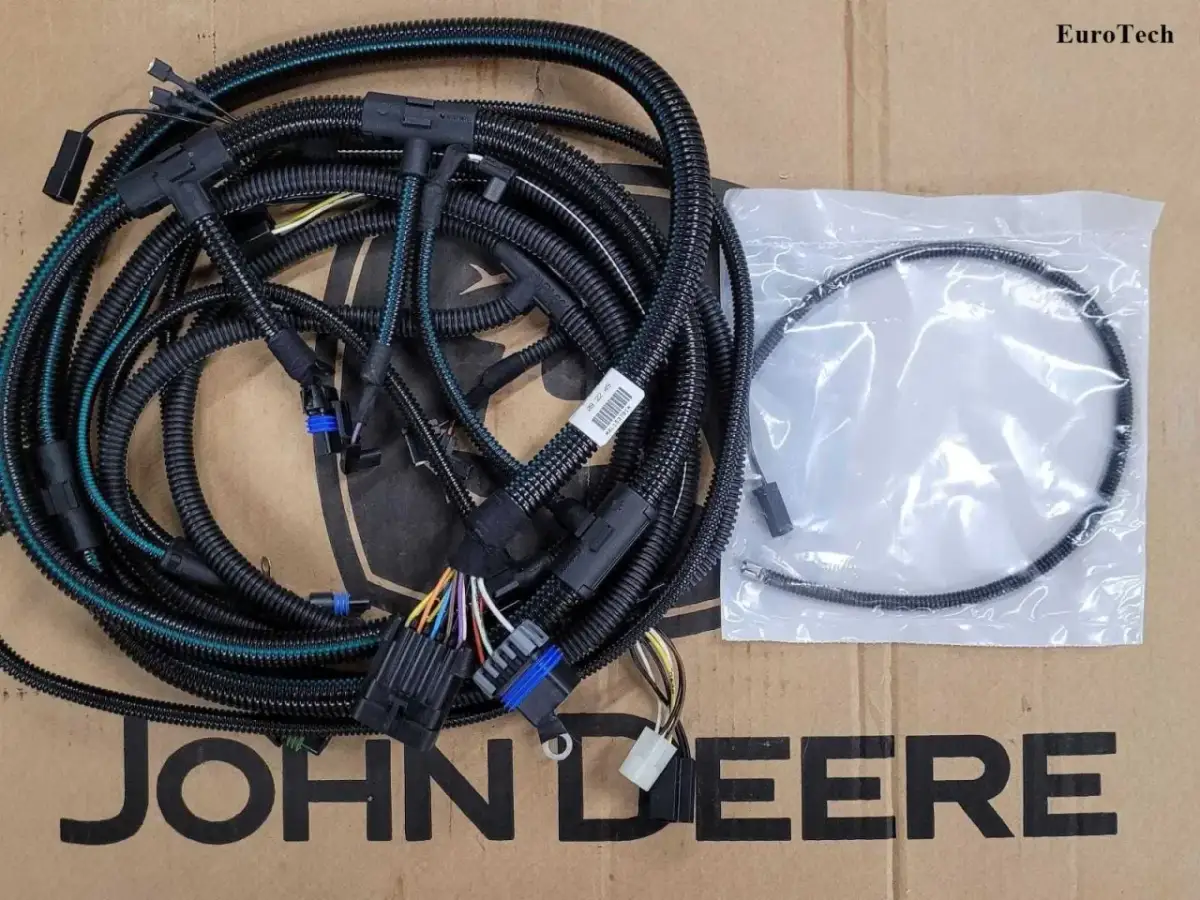

Wiązka elektryczna John Deere: Diagnoza, naprawa, zakup.

Ten artykuł to kompleksowy przewodnik po problemach z wiązką elektryczną w maszynach John Deere. Dowiesz się, jak rozpoznać objawy awarii, skutecznie zdiagnozować usterkę, podjąć decyzję o naprawie lub wymianie oraz znaleźć odpowiednią część, by szybko przywrócić maszynę do pełnej sprawności. Z mojego doświadczenia wiem, że dobra diagnostyka to połowa sukcesu, a odpowiedni dobór części to klucz do długotrwałej sprawności.

Dlaczego elektryka w John Deere zawodzi? Najczęstsze przyczyny problemów

Z mojego doświadczenia, a także na podstawie danych serwisowych, najczęstsze przyczyny awarii wiązek elektrycznych w maszynach John Deere są złożone i często wynikają z kombinacji czynników środowiskowych oraz eksploatacyjnych. To nie tylko kwestia wieku maszyny, ale przede wszystkim warunków, w jakich pracuje. Wiązki elektryczne są sercem układu nerwowego każdej maszyny, a ich uszkodzenie może sparaliżować nawet najbardziej zaawansowany sprzęt.

Zmęczenie materiału i wibracje: cichy wróg instalacji

Ciągłe drgania i wibracje, na które maszyny rolnicze są narażone podczas intensywnej pracy w polu, to jeden z głównych sprawców uszkodzeń wiązek. Z czasem prowadzą one do zmęczenia materiału izolacji i przewodów. Izolacja staje się krucha, pęka, a przewody wewnątrz mogą się przecierać lub całkowicie przerywać. Często widzę, że problem dotyka szczególnie tych fragmentów wiązek, które są słabo zamocowane lub przechodzą przez ostre krawędzie elementów konstrukcyjnych. To cichy wróg, który działa powoli, ale nieubłaganie.

Gryzonie w komorze silnika: nieproszeni goście i kosztowne szkody

Niestety, komora silnika ciągnika to dla gryzoni, takich jak kuny czy myszy, idealne schronienie, zwłaszcza w chłodniejsze dni. Szukając ciepła i miejsca do gniazdowania, potrafią one wyrządzić ogromne szkody, przegryzając izolację i same przewody. Widziałem już wiele przypadków, gdzie nagła awaria maszyny okazywała się efektem działalności tych małych szkodników. Warto regularnie kontrolować komorę silnika, zwłaszcza po dłuższym postoju maszyny.

Wpływ wilgoci i korozji na złącza elektryczne

Wilgoć jest dla elektryki wrogiem numer jeden. W warunkach wysokiej wilgotności, a także w starszych modelach maszyn, gdzie uszczelnienia mogą być już mniej efektywne, na złączach i pinach wiązek elektrycznych często pojawia się korozja. Mechanizm jest prosty: wilgoć w połączeniu z zanieczyszczeniami tworzy elektrolit, który przyspiesza utlenianie metalu. Korozja prowadzi do zwiększenia oporności, a w konsekwencji do spadku napięcia lub całkowitej utraty przewodności. To z kolei objawia się błędami w komunikacji modułów lub niedziałaniem poszczególnych podzespołów.

Skutki nieprofesjonalnych napraw i modyfikacji "po taniości"

Chęć zaoszczędzenia często prowadzi do prób samodzielnych, nieprofesjonalnych napraw lub modyfikacji instalacji elektrycznej. Niestety, prowizoryczne połączenia, niewłaściwe przewody czy brak odpowiedniego zabezpieczenia mogą prowadzić do przeciążeń, zwarć, a nawet pożarów. Widziałem wiązki, które były tak "poprawiane", że ich identyfikacja i naprawa stała się koszmarem. Zawsze podkreślam, że w przypadku elektryki liczy się precyzja i użycie odpowiednich materiałów.

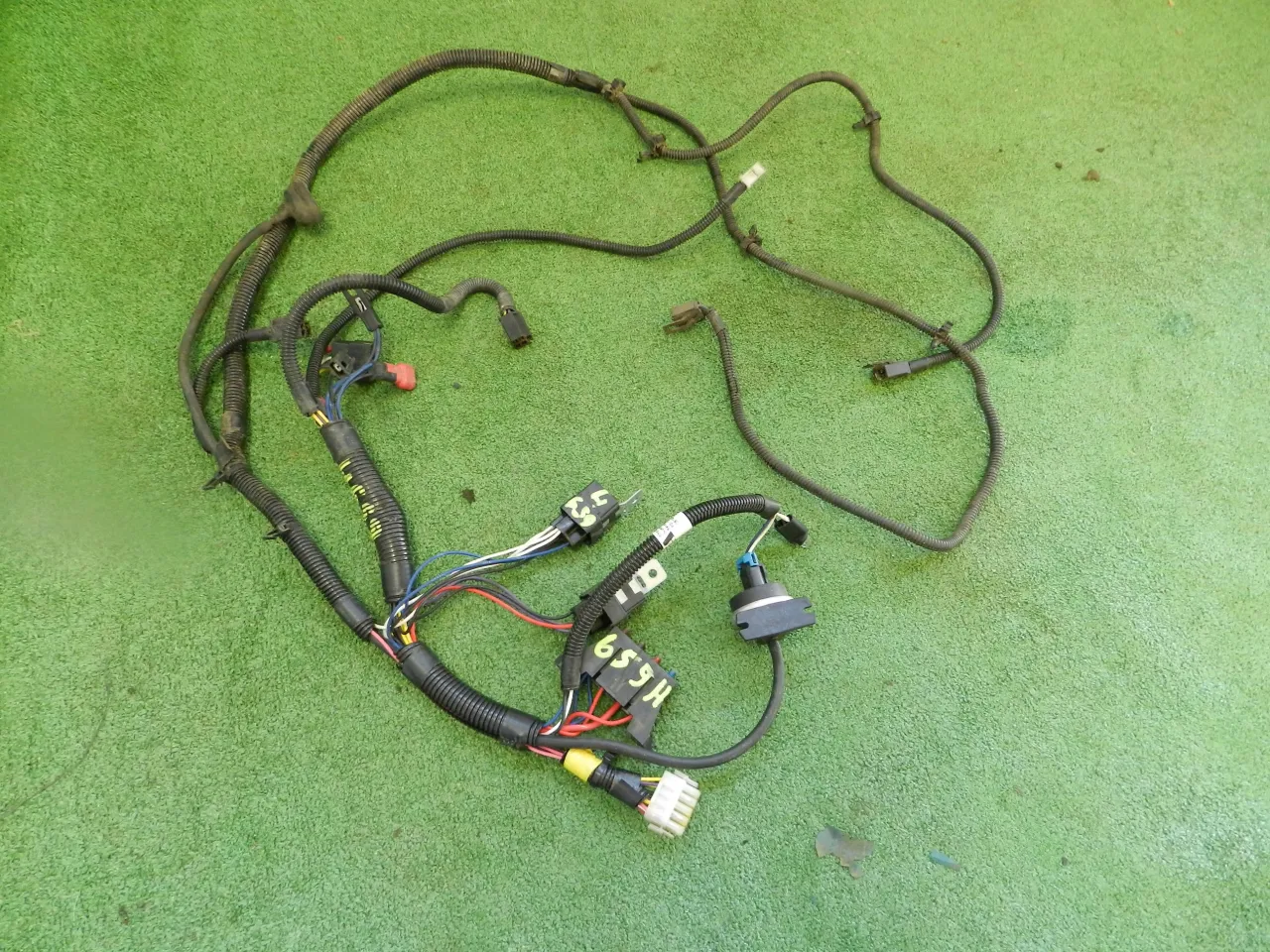

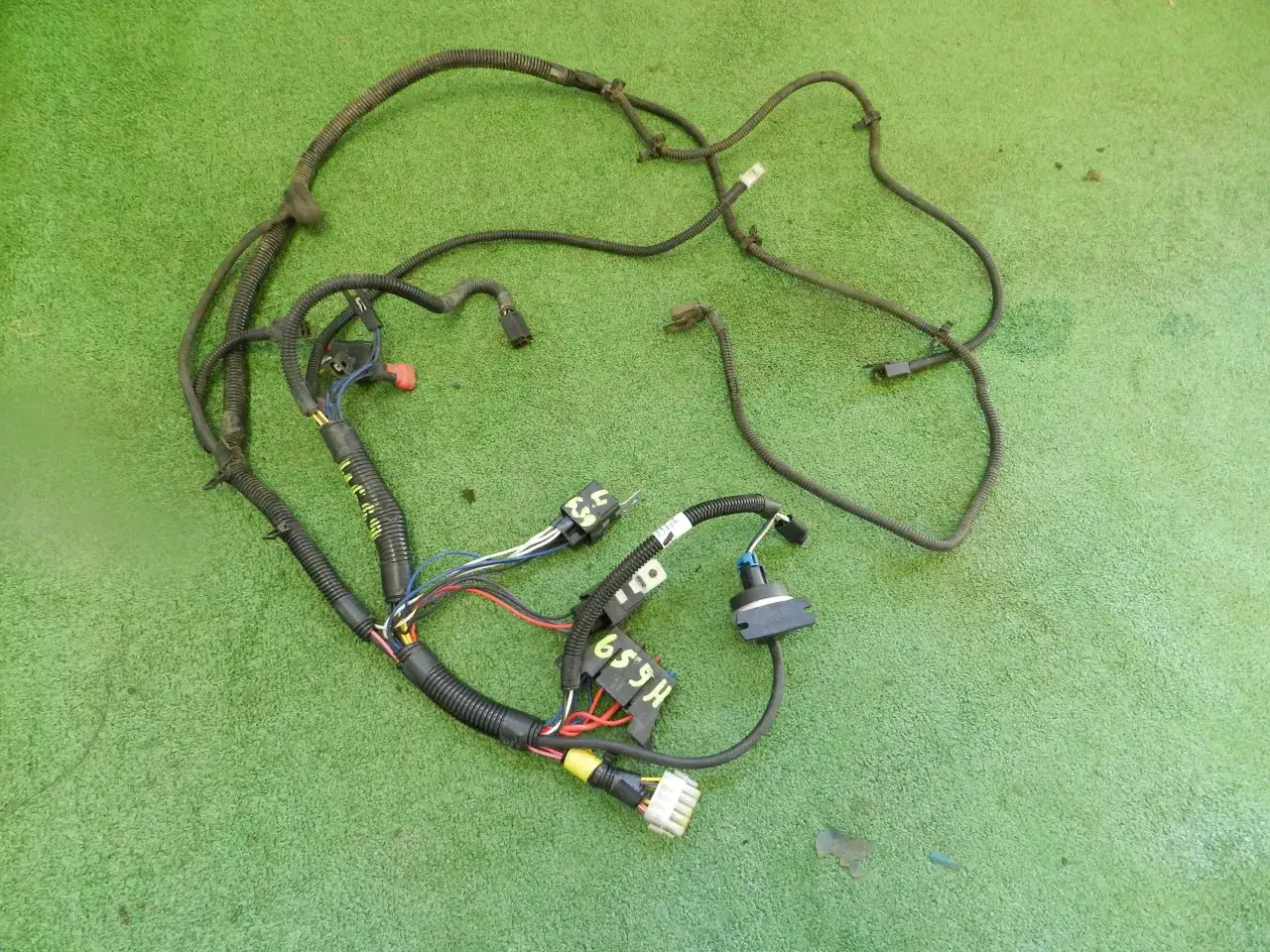

Czy to na pewno wiązka? Rozpoznaj kluczowe objawy awarii

Z mojego doświadczenia wynika, że uszkodzona wiązka elektryczna w ciągnikach John Deere może manifestować się na wiele sposobów. Kluczem jest umiejętność rozpoznania tych symptomów i powiązania ich z potencjalnym problemem w instalacji. Pamiętajmy, że objawy często są mylące i mogą wskazywać na wiele różnych usterek, dlatego tak ważna jest precyzyjna diagnostyka.

Problemy z odpalaniem i nierówna praca silnika: kiedy zacząć podejrzewać elektrykę?

Jeśli maszyna ma trudności z uruchomieniem silnika, a rozrusznik kręci, ale silnik nie zaskakuje, lub pracuje nierówno, przerywa, a nawet gaśnie, to sygnał, by przyjrzeć się elektryce. Uszkodzona wiązka może wpływać na układ rozruchowy, sterowanie wtryskiem paliwa, zapłonem lub innymi kluczowymi systemami silnika. Przerwy w zasilaniu czujników położenia wału korbowego czy wałka rozrządu, czy też problemy z komunikacją z modułem sterującym silnika (ECU), mogą powodować takie właśnie objawy.

Światła, które żyją własnym życiem: migotanie i zaniki oświetlenia

Nieprawidłowe działanie oświetlenia to bardzo charakterystyczny objaw problemów z wiązką. Jeśli światła migoczą, świecą słabiej niż zwykle, częściowo lub całkowicie zanikają, to niemal pewne, że mamy do czynienia z usterką w instalacji. Może to być przetarcie przewodu, korozja na złączu, luźne połączenie lub problem z masą. Takie usterki są nie tylko irytujące, ale przede wszystkim obniżają bezpieczeństwo pracy, szczególnie po zmroku.

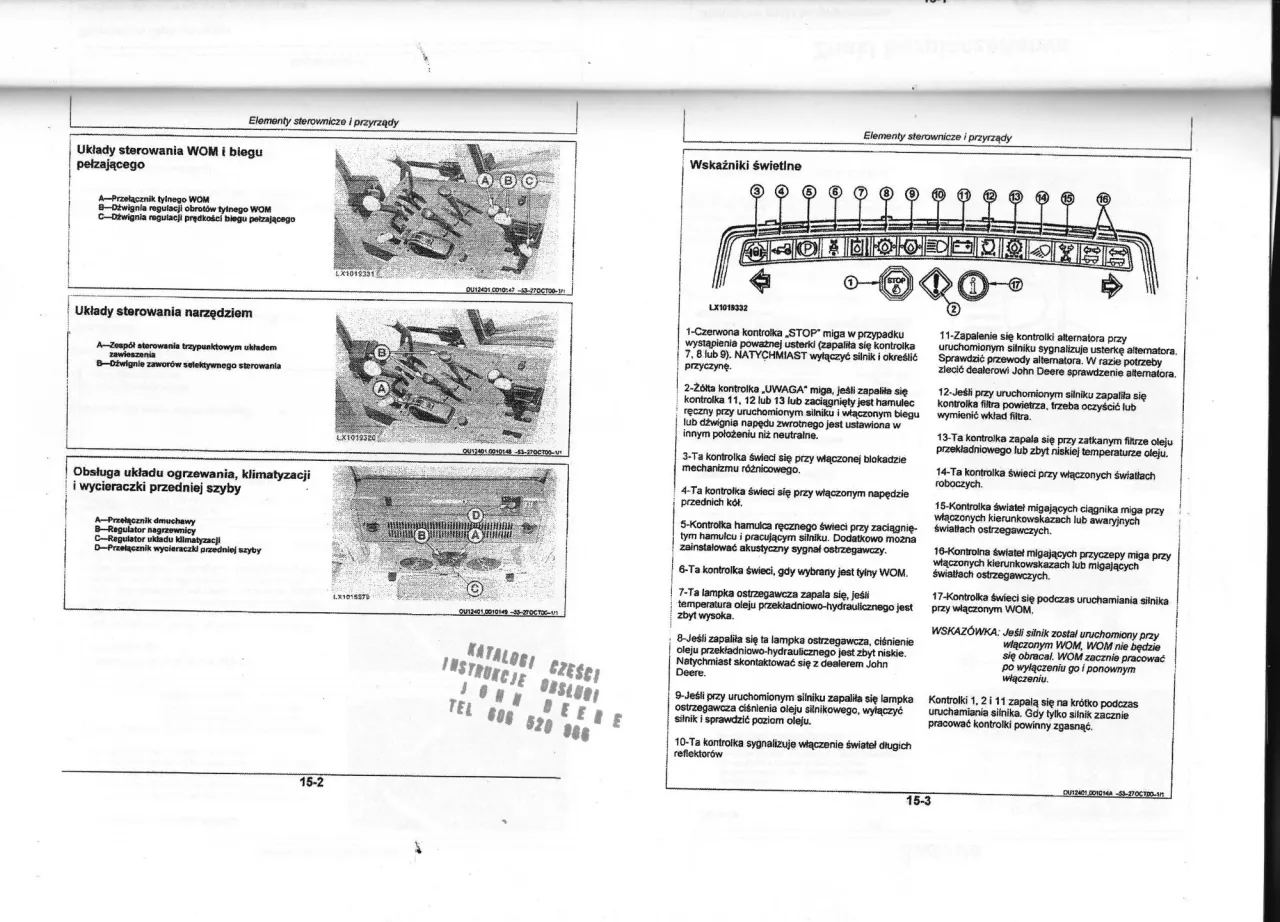

Choinka na desce rozdzielczej: jakie kody błędów wskazują na uszkodzenie wiązki?

Gdy na desce rozdzielczej zapalają się kontrolki ostrzegawcze, a wyświetlacz pokazuje kody błędów, to sygnał, którego nie wolno ignorować. Wiele z tych kodów, zwłaszcza te dotyczące komunikacji CAN (Controller Area Network) lub awarii poszczególnych czujników, może bezpośrednio wskazywać na problemy z wiązką elektryczną. Przerwy w komunikacji między modułami, np. między modułem silnika a modułem skrzyni biegów, bardzo często są spowodowane uszkodzeniem wiązki magistrali CAN. To jak "choinka" na desce, która informuje o poważniejszych kłopotach.

Awaria czujników i wskaźników: gdy traktor przestaje "widzieć"

Uszkodzenia wiązki elektrycznej mogą również wpływać na działanie czujników (np. temperatury płynu chłodzącego, ciśnienia oleju, obrotów silnika) oraz wskaźników na desce rozdzielczej. Jeśli wskaźniki pokazują błędne odczyty, "wariują" lub całkowicie przestają działać, to znak, że wiązka dostarczająca sygnał z czujnika do modułu sterującego może być uszkodzona. W praktyce oznacza to, że traktor przestaje "widzieć" i przekazywać kluczowe informacje operatorowi, co utrudnia, a nawet uniemożliwia bezpieczną i efektywną pracę.

Jak znaleźć źródło problemu? Diagnostyka wiązki krok po kroku

Diagnostyka wiązki elektrycznej w maszynie John Deere to proces, który wymaga cierpliwości i metodycznego podejścia. Z mojego doświadczenia wiem, że pośpiech jest tutaj najgorszym doradcą. Poniżej przedstawiam praktyczne kroki, które pomogą Ci zlokalizować źródło problemu, zanim zdecydujesz się na drogie rozwiązania.

Inspekcja wizualna: czego szukać i gdzie patrzeć w pierwszej kolejności?

Zawsze zaczynam od dokładnej inspekcji wizualnej. To pierwszy i często najbardziej efektywny krok. Szukaj przetarć, pęknięć izolacji, śladów przegrzania (np. stopionej izolacji), a także uszkodzeń mechanicznych, które mogły być spowodowane przez gryzonie. Szczególną uwagę zwróć na miejsca, gdzie wiązki przechodzą przez ostre krawędzie, są narażone na drgania lub wysoką temperaturę. Sprawdź również okolice silnika, skrzyni biegów, kabiny oraz wszelkich ruchomych elementów. Czasem problem jest widoczny gołym okiem.

Multimetr w dłoń: jak sprawdzić ciągłość obwodu i znaleźć przerwę?

Multimetr to Twój najlepszy przyjaciel w diagnostyce elektrycznej. Aby sprawdzić ciągłość obwodu, ustaw multimetr na pomiar oporności (Ω) lub funkcję "buzzer". Odłącz akumulator, aby uniknąć zwarć i uszkodzeń. Następnie podłącz sondy multimetru do obu końców podejrzewanego przewodu. Jeśli multimetr wskazuje niską oporność (bliską 0 Ω) lub wydaje sygnał dźwiękowy, oznacza to, że obwód jest ciągły. Brak odczytu lub bardzo wysoka oporność sygnalizuje przerwę w obwodzie. Możesz również sprawdzać napięcie w różnych punktach wiązki, aby zlokalizować, gdzie zanika zasilanie.

Sprawdzanie kluczowych złączy i punktów masowych: typowe miejsca awarii

Złącza i punkty masowe to newralgiczne miejsca, gdzie często dochodzi do problemów. Korozja na pinach złączy lub luźne połączenia masowe mogą prowadzić do spadków napięcia i błędów. Zawsze dokładnie sprawdź każde złącze, rozłącz je, oceń stan pinów pod kątem korozji i upewnij się, że są czyste. Użyj sprayu do kontaktów elektrycznych. Punkty masowe, czyli miejsca, gdzie przewody są przykręcone do karoserii lub ramy maszyny, również muszą być czyste i mieć pewny styk. Często wystarczy odkręcić, oczyścić i ponownie przykręcić przewód masowy, aby rozwiązać problem.

Kiedy domowe metody nie wystarczą: rola diagnostyki komputerowej

Niestety, nie wszystkie problemy da się zdiagnozować multimetrem i inspekcją wizualną. W przypadku bardziej złożonych usterek, zwłaszcza tych związanych z komunikacją między modułami sterującymi, niezbędne jest skorzystanie z profesjonalnego sprzętu diagnostycznego. Autoryzowane serwisy John Deere dysponują specjalistycznymi testerami, które potrafią odczytać i zinterpretować zaawansowane kody błędów z komputera pokładowego maszyny. Taka diagnostyka pozwala precyzyjnie wskazać, który moduł lub obwód jest problematyczny, co znacznie przyspiesza naprawę.

Naprawiać, regenerować czy kupić nową? Porównujemy dostępne opcje

Kiedy już zdiagnozujesz problem z wiązką elektryczną, stajesz przed dylematem: naprawiać, regenerować czy kupić nową? Każda z tych opcji ma swoje zalety i wady, a wybór zależy od skali uszkodzeń, budżetu i dostępnego czasu. Jako praktyk, zawsze staram się znaleźć optymalne rozwiązanie dla klienta.

Naprawa we własnym zakresie: kiedy ma sens i jak zrobić to dobrze?

Drobne uszkodzenia, takie jak pojedyncze przerwane przewody, przetarcia izolacji na krótkim odcinku czy skorodowane piny w jednym złączu, często można naprawić samodzielnie. Ma to sens, gdy masz pewność, że wiesz, co robisz. Kluczowe jest użycie odpowiednich materiałów: specjalistycznych złączek zaciskowych (np. termokurczliwych z cyną), rurek termokurczliwych z klejem, a także izolacji o odpowiedniej odporności. Pamiętaj, aby połączenia były solidne, szczelne i zabezpieczone przed wilgocią oraz drganiami. Prowizoryczne rozwiązania to proszenie się o kolejne kłopoty.

Profesjonalna regeneracja wiązki: na czym polega i ile kosztuje?

W przypadku poważniejszych uszkodzeń, np. korozji wielu przewodów na dłuższym odcinku, stopienia izolacji czy uszkodzenia wielu złączy, profesjonalna regeneracja wiązki jest często opłacalną alternatywą dla zakupu nowej. Polega ona na wymianie uszkodzonych fragmentów przewodów, złączy, a także na odnowieniu izolacji całej wiązki. Koszt regeneracji jest zazwyczaj znacznie niższy niż zakup nowej części, a jakość wykonania w dobrym warsztacie jest porównywalna z oryginałem. To rozwiązanie, które polecam, gdy uszkodzenia są zbyt rozległe na samodzielną naprawę, ale wiązka jako całość jest do uratowania.

Zakup nowej wiązki oryginalnej (OEM): gwarancja jakości w wysokiej cenie

Zakup nowej, oryginalnej wiązki (OEM) od autoryzowanego dealera John Deere to zawsze najbezpieczniejsza opcja. Masz wtedy gwarancję jakości, idealnego dopasowania i pełnej kompatybilności z Twoją maszyną. Nowa wiązka to spokój na lata, ale niestety wiąże się to z najwyższymi kosztami. Ceny mogą wahać się od kilkuset do nawet kilkunastu tysięcy złotych, w zależności od modelu i złożoności wiązki (np. silnikowa, kabinowa). To rozwiązanie jest często wybierane, gdy czas jest kluczowy, a uszkodzenia są tak rozległe, że regeneracja jest nieopłacalna lub niemożliwa.

Zamienniki i części używane: czy warto ryzykować?

Rynek oferuje również zamienniki oraz używane wiązki elektryczne. Zamienniki bywają kuszące ze względu na niższą cenę, ale ich jakość i precyzja wykonania mogą być bardzo różne. Zawsze zalecam ostrożność i weryfikację producenta. Używane wiązki, dostępne na portalach ogłoszeniowych, to opcja dla tych, którzy szukają oszczędności, ale wiąże się to z największym ryzykiem. Nigdy nie masz pewności co do historii takiej części i jej faktycznego stanu. Moim zdaniem, jeśli już decydujesz się na używaną wiązkę, musisz być przygotowany na jej dokładne sprawdzenie przed montażem.

Przewodnik po zakupach: Jak i gdzie znaleźć właściwą wiązkę do Twojego modelu?

Znalezienie właściwej wiązki elektrycznej do Twojego John Deere to kluczowy etap naprawy. Biorąc pod uwagę różnorodność modeli i konfiguracji, precyzyjna identyfikacja części jest absolutną podstawą. Poniżej przedstawiam, jak skutecznie poruszać się po rynku części.

Numer seryjny (VIN): Twój klucz do sukcesu w doborze części

Nie mogę tego wystarczająco podkreślić: numer seryjny maszyny (VIN) to Twój najważniejszy sprzymierzeniec w doborze części. Każda maszyna John Deere ma unikalny numer VIN, który koduje informacje o modelu, roku produkcji i specyfikacji. Na jego podstawie, korzystając z oficjalnych katalogów części John Deere (dostępnych u dealerów lub online), możesz precyzyjnie zidentyfikować numer katalogowy (part number) poszukiwanej wiązki. Bez VIN ryzyko zakupu niewłaściwej części jest ogromne, a ja sam wielokrotnie widziałem, jak to prowadziło do frustracji i dodatkowych kosztów.

Autoryzowany dealer vs. niezależne sklepy: gdzie szukać?

Gdy szukasz nowej wiązki, masz dwie główne ścieżki. Autoryzowany dealer John Deere to najlepsze miejsce, jeśli zależy Ci na oryginalnej części, gwarancji i profesjonalnym wsparciu. Mają dostęp do pełnych katalogów i często mogą zamówić nawet rzadkie elementy. Minusem jest zazwyczaj wyższa cena. Niezależne sklepy z częściami rolniczymi mogą oferować zamienniki lub oryginalne części z innych źródeł, często w niższych cenach. Tutaj jednak musisz być bardziej czujny co do jakości i upewnić się, że sprzedawca ma solidną reputację.

Na co zwrócić uwagę, kupując używaną wiązkę na Allegro lub OLX?

Jeśli rozważasz zakup używanej wiązki na portalach ogłoszeniowych, przygotuj się na dokładną weryfikację. Oto lista kontrolna, którą zawsze stosuję:

• Stan izolacji: Sprawdź, czy nie ma przetarć, pęknięć, śladów przegrzania czy uszkodzeń przez gryzonie.
• Stan złączy: Obejrzyj piny w złączach czy nie są skorodowane, wygięte lub uszkodzone.
• Brak śladów napraw: Unikaj wiązek, które wyglądają na "łatane" w sposób prowizoryczny.
• Kompletność: Upewnij się, że wiązka jest kompletna i zawiera wszystkie niezbędne złącza i przewody.
• Pytania do sprzedającego: Zapytaj o historię części, z jakiej maszyny pochodzi i dlaczego została zdemontowana. Poproś o dodatkowe zdjęcia.

Pamiętaj, że zakup używanej części zawsze wiąże się z ryzykiem, więc bądź ostrożny.

Jak zweryfikować, czy zamiennik będzie pasował?

Kupując zamiennik, kluczowe jest upewnienie się, że będzie on pasował i działał poprawnie. Poza numerem seryjnym maszyny, porównaj dokładnie numer katalogowy zamiennika z oryginalnym numerem OEM. Sprawdź specyfikację techniczną długość, ilość i rodzaj złączy, przekroje przewodów. Jeśli to możliwe, poszukaj opinii innych użytkowników o danym producencie zamienników. Czasami drobne różnice w długości przewodów czy typie złącza mogą sprawić, że montaż będzie niemożliwy lub bardzo utrudniony, a to prowadzi do niepotrzebnych problemów.

Lepiej zapobiegać niż leczyć: Jak dbać o instalację elektryczną w maszynie?

Jako mechanik, zawsze powtarzam, że profilaktyka jest znacznie tańsza i mniej problematyczna niż naprawa. Dbanie o instalację elektryczną w maszynie John Deere to inwestycja, która procentuje bezawaryjną pracą. Poniżej przedstawiam kilka praktycznych wskazówek, które pomogą Ci uniknąć kosztownych awarii wiązek.

Regularne przeglądy i czyszczenie złączy: proste nawyki, które procentują

Włącz regularne wizualne przeglądy wiązek elektrycznych do rutynowej konserwacji maszyny. Sprawdzaj, czy nie ma przetarć, luzów czy uszkodzeń. Co najmniej raz w roku, a najlepiej częściej, czyść i zabezpieczaj złącza elektryczne. Możesz użyć do tego specjalistycznych preparatów do czyszczenia kontaktów elektrycznych, a następnie zabezpieczyć je smarem dielektrycznym lub wazeliną techniczną. To zapobiega korozji i utracie przewodności, które są częstymi przyczynami awarii. To prosty nawyk, który może zaoszczędzić Ci wiele kłopotów.

Zabezpieczenie wiązek przed uszkodzeniami mechanicznymi i gryzoniami

Aktywna ochrona wiązek to podstawa. Tam, gdzie wiązki są narażone na przetarcia (np. w miejscach styku z ruchomymi elementami lub ostrymi krawędziami), stosuj dodatkowe osłony, peszle ochronne lub taśmy izolacyjne o wysokiej odporności na ścieranie. Aby odstraszyć gryzonie, możesz stosować specjalne środki chemiczne w sprayu, które są dostępne w sklepach motoryzacyjnych. Regularne czyszczenie komory silnika z resztek roślinnych i innych materiałów, które mogłyby posłużyć gryzoniom za gniazdo, również znacząco zmniejsza ryzyko uszkodzeń.

Przeczytaj również: Alternator szwankuje? Rozpoznaj objawy zużytych szczotek i oszczędź!

Prawidłowe mycie ciągnika: jak unikać zalania wrażliwych elementów elektryki?

Mycie ciągnika to konieczność, ale musi być przeprowadzone z głową. Unikaj kierowania silnego strumienia wody bezpośrednio na wrażliwe elementy instalacji elektrycznej, takie jak złącza, moduły sterujące, skrzynki bezpieczników czy alternator. Używaj myjki ciśnieniowej z umiarem, zachowując bezpieczną odległość, zwłaszcza w okolicach silnika i kabiny. Po umyciu, jeśli to możliwe, pozwól maszynie wyschnąć, zanim ją uruchomisz. Woda pod ciśnieniem może wniknąć w nieszczelności i spowodować zwarcia lub korozję, co może prowadzić do poważnych awarii.
