Quad 110/125: Wymiana elektryki krok po kroku. Odpalisz go!

Wymiana kompletnej wiązki elektrycznej w chińskich quadach ATV o pojemności 110/125 cm3 to często jedyne skuteczne rozwiązanie dla wielu problemów z elektryką. Niezależnie od tego, czy borykasz się z brakiem iskry, niedziałającym rozrusznikiem, czy problemami z oświetleniem, ten kompleksowy przewodnik krok po kroku pomoże Ci samodzielnie przywrócić pojazd do pełnej sprawności.

Cała elektryka do wymiany? Dlaczego nowa wiązka to często jedyne słuszne wyjście

Z mojego doświadczenia wynika, że chińskie quady 110/125 cm3, choć niezawodne w swojej prostocie, potrafią zaskoczyć właścicieli problemami z elektryką. Najczęstszym i najbardziej frustrującym objawem jest brak iskry, który uniemożliwia uruchomienie silnika. Ale to nie wszystko. Często spotykam się również z niedziałającym rozrusznikiem, co zmusza do odpalania "na pych", brakiem ładowania akumulatora, skutkującym szybkim rozładowaniem, oraz niedziałającym oświetleniem, co jest nie tylko uciążliwe, ale i niebezpieczne. Te symptomy rzadko wskazują na pojedynczą usterkę. Zazwyczaj są sygnałem, że cała instalacja elektryczna jest w kiepskim stanie przewody są przetarte, kostki zaśniedziałe, a poszczególne komponenty (jak moduł CDI czy regulator napięcia) po prostu "padły". W takiej sytuacji, zamiast szukać igły w stogu siana, wymiana całej wiązki staje się najbardziej logicznym i efektywnym rozwiązaniem.

Porównując koszty i czas, jakie poświęciłbyś na diagnozowanie i wymianę pojedynczych elementów w starej, często już mocno zużytej instalacji, zakup i montaż kompletnego zestawu okazuje się być znacznie bardziej opłacalny. Cena nowej, kompletnej wiązki elektrycznej do quada 110/125 cm3 oscyluje zazwyczaj w granicach 100-150 PLN. To kwota często niższa niż cena samego modułu CDI kupowanego osobno, nie wspominając o czasie, który musiałbyś poświęcić na żmudne poszukiwania usterki. Moim zdaniem, inwestycja w nową instalację to oszczędność nerwów, czasu i pieniędzy, a co najważniejsze gwarancja, że elektryka w Twoim quadzie będzie działać bez zarzutu przez długi czas.

Zanim rozkręcisz quada: Co musisz wiedzieć przed zakupem nowej instalacji?

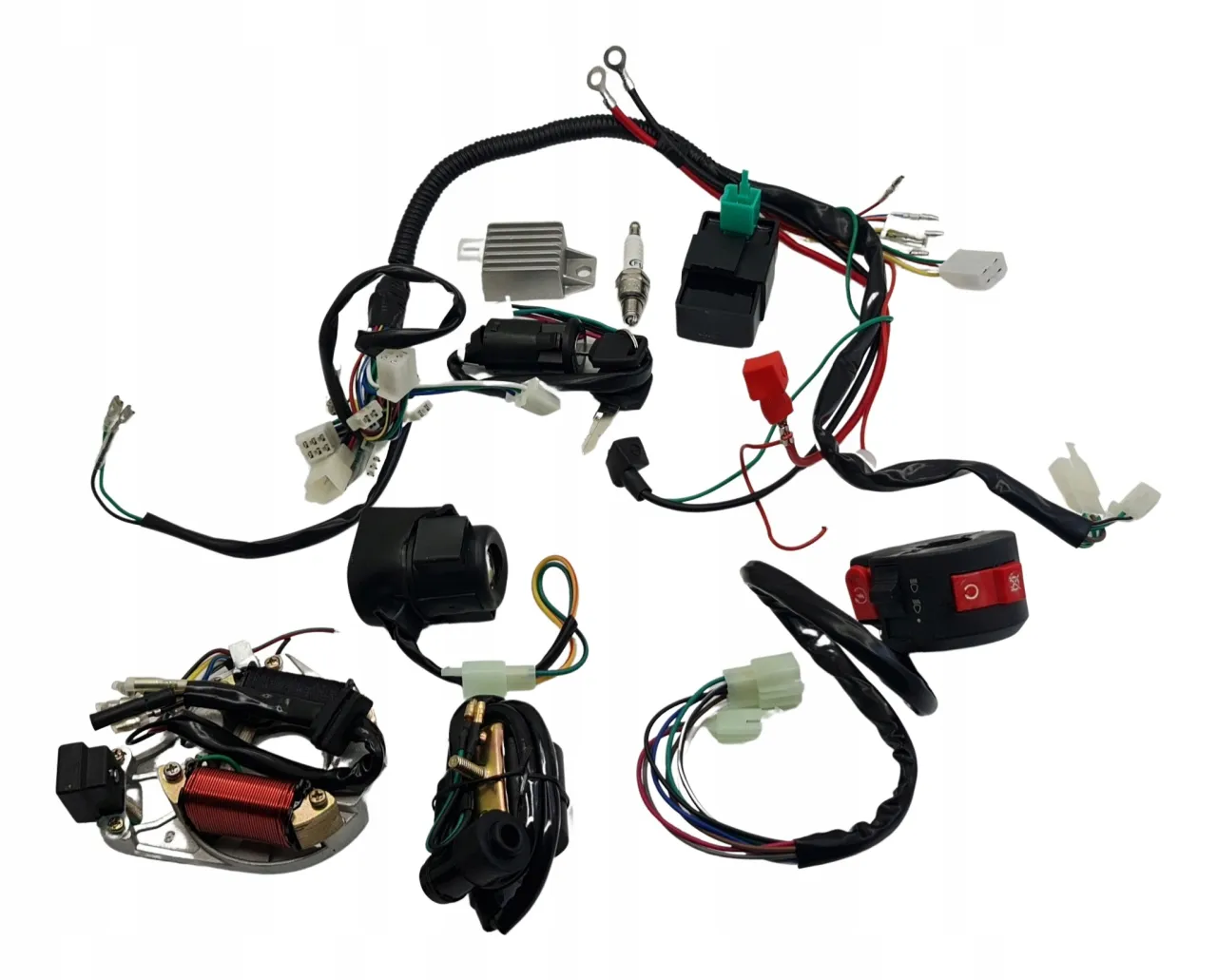

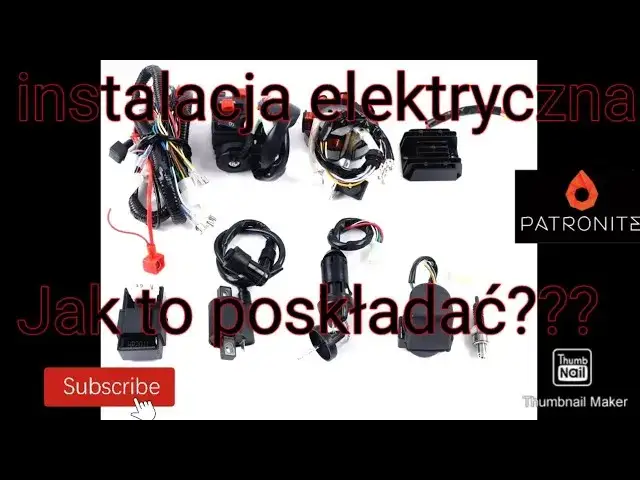

Zanim zabierzesz się za demontaż starej instalacji, kluczowe jest, abyś wiedział, co dokładnie wchodzi w skład typowego zestawu "full" i na co zwrócić uwagę przy zakupie. Oto co zazwyczaj znajdziesz w komplecie:

• Główna wiązka przewodów: To serce całej instalacji, z wszystkimi niezbędnymi kostkami i złączami.
• Moduł zapłonowy (CDI): Najczęściej 5-pinowy, odpowiedzialny za sterowanie iskrą.
• Cewka zapłonowa wraz z fajką: Element generujący wysokie napięcie dla świecy.
• Regulator napięcia: Zazwyczaj 4-pinowy, kontroluje ładowanie akumulatora i stabilizuje napięcie.
• Przekaźnik rozrusznika: Umożliwia przepływ dużego prądu do rozrusznika.
• Stacyjka z kluczykami: Przeważnie 4-przewodowa, służąca do włączania i wyłączania zapłonu.
• Zespolony przełącznik na kierownicę: Odpowiada za światła, rozrusznik i gaszenie silnika.
• W bardziej rozbudowanych zestawach możesz spotkać również czujnik światła stop i przerywacz kierunkowskazów.

Zacznijmy od modułu CDI (Capacitor Discharge Ignition). To swego rodzaju "mózg" układu zapłonowego w Twoim quadzie. Jego głównym zadaniem jest precyzyjne określanie momentu, w którym ma zostać wyzwolona iskra na świecy. Bez prawidłowo działającego modułu CDI, silnik po prostu nie odpali.

Kolejnym ważnym elementem jest cewka zapłonowa. Możesz ją sobie wyobrazić jako transformator. Otrzymuje ona niskie napięcie z modułu CDI i podnosi je do kilkunastu tysięcy woltów. To ogromne napięcie jest niezbędne do wytworzenia silnej iskry na świecy, która zapali mieszankę paliwowo-powietrzną w cylindrze.

Regulator napięcia to strażnik Twojego układu elektrycznego. Kontroluje on napięcie, które płynie z iskrownika, zapewniając stabilne ładowanie akumulatora. Co więcej, zapobiega przepalaniu się żarówek i innych elementów elektrycznych, chroniąc je przed zbyt wysokim napięciem. Bez niego, akumulator szybko by się rozładował, a światła paliłyby się na potęgę.

Na koniec, przekaźnik rozrusznika. To nic innego jak elektroniczny włącznik. Kiedy naciskasz przycisk rozrusznika na kierownicy, przekaźnik otrzymuje sygnał o niskim natężeniu. W odpowiedzi, pozwala na przepływ prądu o bardzo dużym natężeniu bezpośrednio do rozrusznika, co wprawia silnik w ruch.

Wielu producentów określa swoje wiązki jako "uniwersalne" dla chińskich quadów 110/125. W praktyce jednak, jak ja to widzę, często występują drobne, ale istotne różnice w kostkach przyłączeniowych. Najczęściej problem dotyczy podłączenia do statora, czyli iskrownika. Różnice mogą polegać na liczbie cewek w iskrowniku (np. 2 lub 6) oraz na typie samych wtyczek. Nie martw się jednak, jeśli nowa wiązka nie pasuje idealnie. Standardowym i często stosowanym rozwiązaniem jest przelutowanie starych kostek z oryginalnej instalacji do nowej wiązki. Wymaga to trochę precyzji i lutownicy, ale jest w pełni wykonalne nawet dla amatora.

Kompletne wiązki elektryczne do quadów znajdziesz w wielu miejscach. Ja polecam sprawdzić sklepy internetowe specjalizujące się w częściach do motocykli i quadów, takie jak Gmoto, a także popularne platformy sprzedażowe jak Allegro. Możesz również poszukać w sklepach stacjonarnych z częściami do quadów, jeśli masz takie w okolicy. Przy zakupie zawsze dopytaj sprzedawcę o szczegóły. Poproś o zdjęcia kostek przyłączeniowych, szczególnie tych do statora, i upewnij się, że opis produktu jasno określa, do jakiego typu iskrownika jest przeznaczona wiązka. To pozwoli uniknąć niepotrzebnych zwrotów i frustracji.

Instalacja krok po kroku: Przewodnik po wymianie elektryki w quadzie 110/125

Zanim zaczniesz, upewnij się, że masz pod ręką odpowiednie narzędzia. Będą Ci potrzebne:

• Klucze płaskie i nasadowe (najczęściej 10, 12, 13, 14 mm)
• Śrubokręty (krzyżakowy i płaski)
• Kombinerki lub szczypce
• Opaski zaciskowe (trytytki)
• Miernik uniwersalny (multimetr) absolutna podstawa do testowania!
• Opcjonalnie: lutownica z cyną i koszulkami termokurczliwymi (jeśli będziesz musiał przelutować kostki)

Zawsze pracuj w bezpiecznym miejscu, najlepiej na równej powierzchni. Przed rozpoczęciem jakichkolwiek prac z elektryką, koniecznie odłącz akumulator, zaczynając od klemy ujemnej (minus). To podstawowa zasada bezpieczeństwa, która chroni Ciebie i Twój pojazd przed zwarciem.

Demontaż starej wiązki to pierwszy krok. Oto jak to zrobić systematycznie:

1. Odłącz akumulator: Jak już wspomniałem, najpierw klemę ujemną, potem dodatnią.
2. Zrób zdjęcia: To jest kluczowe! Przed odłączeniem każdej kostki, zrób zdjęcie. Dokumentuj, co do czego było podłączone. To nieoceniona pomoc przy montażu nowej instalacji.
3. Etykietuj przewody: Jeśli nie jesteś pewien, do czego służy dany przewód, oznacz go kawałkiem taśmy malarskiej i napisz na nim, do czego był podłączony (np. "światło przód", "stator", "moduł CDI").
4. Odpinaj kostki ostrożnie: Chińskie kostki bywają kruche. Nie szarp. Jeśli kostka stawia opór, spróbuj delikatnie ją rozruszać lub użyj płaskiego śrubokręta, aby podważyć zatrzask.
5. Usuń starą wiązkę: Po odłączeniu wszystkich elementów, ostrożnie wyjmij starą wiązkę z ramy quada. Zwróć uwagę na jej prowadzenie, aby nową poprowadzić w podobny sposób.

Montaż nowych komponentów to serce całej operacji:

1. Moduł CDI: Znajdź odpowiednie miejsce dla nowego modułu CDI. Zazwyczaj jest to gumowy uchwyt lub miejsce pod siedzeniem. Podłącz do niego odpowiednią kostkę z nowej wiązki. Upewnij się, że jest solidnie zamocowany, aby wibracje nie uszkodziły go podczas jazdy.
2. Regulator napięcia: Podobnie jak CDI, regulator napięcia powinien być zamontowany w miejscu, które zapewni mu odpowiednie chłodzenie (często ma żeberka). Podłącz jego 4-pinową kostkę do wiązki.
3. Cewka zapłonowa: Zamontuj cewkę w przeznaczonym do tego miejscu (zazwyczaj na ramie). Podłącz do niej przewód z wiązki (najczęściej cienki, czarno-żółty lub czarno-biały) oraz przewód masowy (zielony). Następnie podłącz fajkę do świecy zapłonowej.

Teraz czas na elementy sterujące:

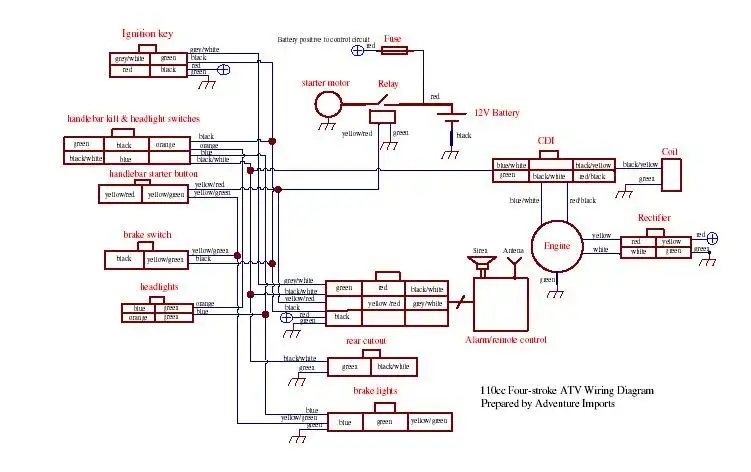

1. Stacyjka: Podłącz 4-przewodową stacyjkę. Zazwyczaj kolory przewodów są następujące: czerwony (plus z akumulatora), czarny (plus po stacyjce), zielony (masa) i czarno-biały (gaszenie). Zawsze jednak sprawdź to ze schematem dołączonym do wiązki lub zrób porównanie ze starą stacyjką.
2. Zespolony przełącznik na kierownicę: Podłącz kostkę przełącznika. Jest on odpowiedzialny za światła (mijania, drogowe), rozrusznik i gaszenie silnika. Tutaj różnice w kolorystyce mogą być największe, dlatego schemat i zdjęcia ze starej instalacji są nieocenione.

Przekaźnik rozrusznika to kluczowy element obwodu rozruchowego:

1. Montaż przekaźnika rozrusznika: Zamontuj przekaźnik w suchym i bezpiecznym miejscu. Zazwyczaj ma dwa grube przewody (jeden do akumulatora, drugi do rozrusznika) oraz dwa cieńsze (sterujące, podłączane do wiązki).
2. Podłączenie: Podłącz gruby przewód z akumulatora do przekaźnika, a drugi gruby przewód z przekaźnika do rozrusznika. Następnie podłącz cieńsze przewody sterujące do odpowiednich złączy w wiązce. To one sprawiają, że po naciśnięciu przycisku rozrusznika prąd płynie do silnika.

Ostatnie szlify:

1. Oświetlenie: Podłącz światła przednie, tylne, światło stopu i kierunkowskazy (jeśli są). Zwróć uwagę na kolory przewodów zazwyczaj zielony to masa, a pozostałe to plusy dla poszczególnych świateł.
2. Akumulator: Akumulator podłącz jako ostatni! Najpierw klemę dodatnią (plus), potem ujemną (minus). Po podłączeniu akumulatora, sprawdź, czy nie ma iskrzenia ani dymu to świadczyłoby o zwarciu.
3. Sprawdzenie połączeń i zabezpieczenie: Dokładnie sprawdź wszystkie kostki i połączenia. Upewnij się, że są solidnie wpięte. Następnie poprowadź przewody wzdłuż ramy, zabezpieczając je opaskami zaciskowymi, aby nie ocierały się o ruchome elementy i nie były narażone na uszkodzenia mechaniczne.

Moment prawdy: Co zrobić, gdy po wymianie quad nadal milczy?

Wymieniłeś całą wiązkę, a quad nadal nie ma iskry? To frustrujące, ale nie panikuj. Oto 5 najczęstszych przyczyn, które ja sprawdzam w pierwszej kolejności:

1. Źle podłączony moduł CDI: Sprawdź, czy wszystkie piny w kostce modułu CDI są prawidłowo wpięte i czy kostka jest dobrze osadzona. Czasem wystarczy, że jeden pin nie styka.
2. Uszkodzona cewka zapłonowa (mimo że nowa): Niestety, zdarza się, że nowe części są wadliwe. Możesz sprawdzić oporność cewki miernikiem lub podmienić ją na inną, jeśli masz taką możliwość.
3. Problem z masą: Upewnij się, że wszystkie punkty masowe (zielone przewody) są prawidłowo podłączone do ramy quada. Brak dobrej masy to bardzo częsta przyczyna braku iskry.
4. Źle podłączony przewód gaszenia: Przewód gaszenia (często czarno-biały) zwiera zapłon do masy. Jeśli jest źle podłączony (np. zwarty na stałe), iskry nie będzie. Odłącz go od modułu CDI i spróbuj odpalić. Jeśli pojawi się iskra, problem leży w obwodzie gaszenia (stacyjka, przełącznik na kierownicy).
5. Uszkodzony iskrownik (stator) lub czujnik położenia wału: Jeśli wszystkie powyższe punkty sprawdziłeś, a iskry nadal nie ma, problem może leżeć w statorze lub czujniku położenia wału (jeśli Twój quad go posiada). Miernikiem uniwersalnym sprawdź oporność cewek statora oraz napięcie generowane podczas kręcenia rozrusznikiem.

Jeśli rozrusznik kręci, ale silnik nie odpala, to zazwyczaj wskazuje na problem z układem paliwowym lub nadal istniejący problem z iskrą, choć może być ona zbyt słaba. Najpierw upewnij się, że w baku jest paliwo, kranik jest otwarty, a gaźnik dostaje paliwo. Sprawdź, czy świeca zapłonowa jest mokra po kilku próbach rozruchu jeśli tak, paliwo dochodzi. Jeśli świeca jest sucha, problem leży w dopływie paliwa. Jeśli paliwo jest, ale silnik nie zaskakuje, wróć do sprawdzenia iskry może jest obecna, ale zbyt słaba, by skutecznie zapalić mieszankę.

Problemy z ładowaniem akumulatora lub niedziałającymi światłami często wskazują na uszkodzony regulator napięcia lub problem z iskrownikiem. Aby to zdiagnozować, użyj miernika uniwersalnego. Podłącz go do akumulatora i zmierz napięcie przy zgaszonym silniku (powinno być około 12,6-12,8V). Następnie uruchom silnik i zmierz napięcie przy podwyższonych obrotach. Powinno ono wynosić około 13,5-14,5V. Jeśli jest znacznie niższe lub wyższe, prawdopodobnie regulator napięcia jest uszkodzony. Jeśli napięcie nie rośnie wcale, problem może leżeć w statorze.

W chińskich pojazdach kolorystyka przewodów bywa, delikatnie mówiąc, niespójna. To może być prawdziwe wyzwanie, ale z mojego doświadczenia wynika, że istnieją pewne standardy, które często się powtarzają i mogą Ci pomóc. Na przykład, zielony przewód to niemal zawsze masa. Czarno-czerwony przewód często prowadzi od statora do modułu CDI, dostarczając mu zasilanie. Czarno-biały przewód to zazwyczaj przewód gaszenia. Zawsze jednak, jeśli masz schemat dołączony do wiązki, kieruj się nim w pierwszej kolejności. W przypadku wątpliwości, miernik uniwersalny i funkcja pomiaru ciągłości obwodu lub napięcia to Twoi najlepsi przyjaciele do identyfikacji przewodów.

Twoja nowa instalacja jest gotowa! Jak o nią dbać, by służyła latami?

Gratuluję! Jeśli udało Ci się wymienić całą wiązkę, wykonałeś kawał dobrej roboty. Aby Twoja nowa instalacja elektryczna służyła Ci latami, pamiętaj o kilku prostych zasadach konserwacji:

• Regularne sprawdzanie połączeń: Co jakiś czas sprawdź, czy wszystkie kostki są dobrze wpięte, a przewody nie poluzowały się.
• Zabezpieczanie przed wilgocią i uszkodzeniami: Upewnij się, że przewody są dobrze poprowadzone i zabezpieczone przed ocieraniem, przegrzewaniem i wilgocią. Możesz użyć dodatkowych opasek zaciskowych lub peszli ochronnych.
• Unikanie przeciążeń: Nie podłączaj do quada zbyt wielu dodatkowych odbiorników prądu (np. mocnych lamp LED, podgrzewanych manetek), które mogłyby przeciążyć instalację i regulator napięcia.
• Dbanie o stan akumulatora: Regularnie sprawdzaj poziom elektrolitu (jeśli to akumulator kwasowy) i utrzymuj akumulator naładowany, szczególnie w okresie zimowym. Dobry akumulator to podstawa stabilnej pracy całej elektryki.
