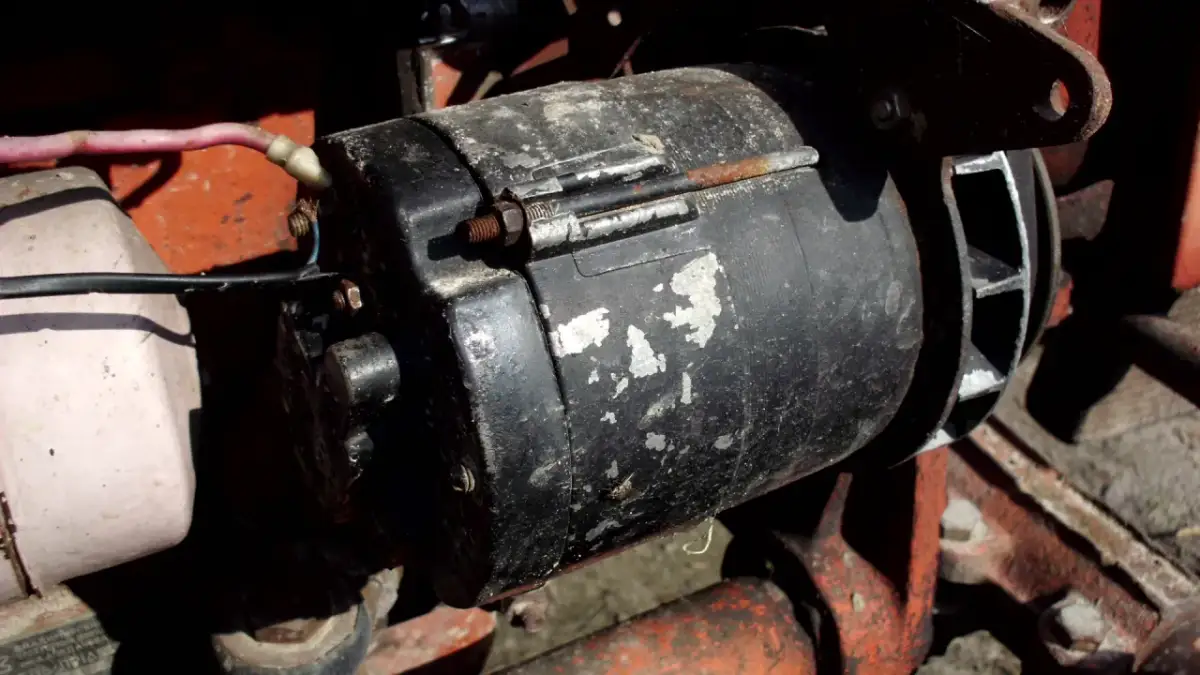

Alternator Polonez w T25: Stabilne ładowanie krok po kroku!

Wielu właścicieli ciągników Władimirec T25 boryka się z problemami z fabrycznym układem ładowania. Na szczęście, istnieje sprawdzone i skuteczne rozwiązanie: adaptacja alternatora z Poloneza. W tym przewodniku krok po kroku pokażę Ci, jak samodzielnie przeprowadzić tę modyfikację, która znacząco poprawi stabilność i wydajność ładowania w Twoim ciągniku.

Dlaczego alternator z Poloneza to lepszy wybór dla T25?

Zanim przejdziemy do konkretów, zastanówmy się, dlaczego w ogóle warto podjąć się tej modyfikacji. Wiem z doświadczenia, że wielu użytkowników T25 jest sfrustrowanych oryginalnym układem ładowania, a alternator z Poloneza to naprawdę game changer.

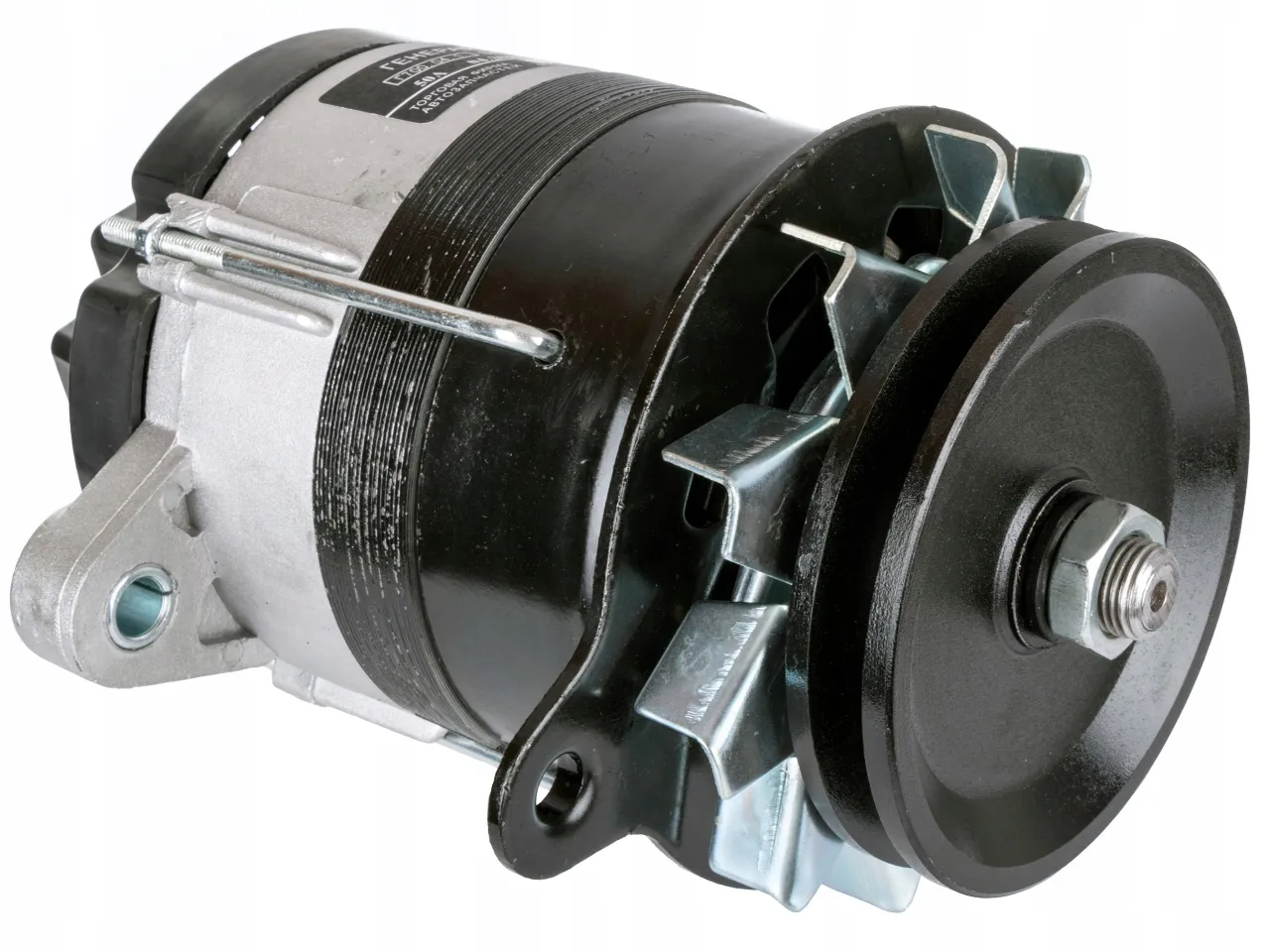

Krótka diagnoza: Główne wady fabrycznej prądnicy w ciągniku Władimirec

Fabryczna prądnica w ciągniku Władimirec T25, choć prosta w konstrukcji, ma swoje poważne wady. Przede wszystkim cechuje ją niska wydajność, co w praktyce oznacza, że często nie jest w stanie dostarczyć wystarczającej ilości prądu do zasilania wszystkich odbiorników, a co gorsza, do efektywnego ładowania akumulatora, zwłaszcza na niskich obrotach. Jest również bardziej awaryjna szczotki, komutator czy łożyska często wymagają wymiany, a sam układ z zewnętrznym regulatorem napięcia jest bardziej skomplikowany i podatny na usterki. W efekcie, ładowanie jest niestabilne, co prowadzi do niedoładowania akumulatora i problemów z rozruchem, szczególnie w chłodniejsze dni. To wszystko sprawia, że oryginalna prądnica jest często słabym ogniwem w układzie elektrycznym T25.

Co zyskujesz? Realne korzyści z montażu alternatora z Poloneza

• Stabilne i wydajne ładowanie: Alternator dostarcza prąd już od niskich obrotów silnika, zapewniając stałe i odpowiednie napięcie ładowania, niezależnie od obciążenia.
• Większa niezawodność: Nowoczesne alternatory są znacznie trwalsze i mniej podatne na awarie niż stare prądnice, co przekłada się na mniejszą liczbę przestojów.
• Uproszczenie układu: Alternator z Poloneza ma wbudowany regulator napięcia, co eliminuje potrzebę stosowania zewnętrznego, często problematycznego regulatora z T25.
• Większa moc: Zazwyczaj alternator z Poloneza ma większą moc niż oryginalna prądnica, co pozwala na podłączenie dodatkowych odbiorników, takich jak lepsze oświetlenie czy radio.

Czy ta modyfikacja jest dla każdego? Niezbędne narzędzia i umiejętności

Choć wymiana prądnicy na alternator jest w zasięgu zdolności wielu majsterkowiczów, wymaga pewnych podstawowych umiejętności i narzędzi. Będziesz potrzebował kluczy płaskich i nasadowych, śrubokrętów, a także multimetru do sprawdzenia napięć. Niezbędna będzie również spawarka oraz szlifierka kątowa do dorobienia wspornika mocującego. Podstawowa wiedza z zakresu mechaniki i elektryki samochodowej jest bardzo pomocna, zwłaszcza w kwestii identyfikacji przewodów i zapewnienia bezpiecznych połączeń. Jeśli masz te narzędzia i czujesz się pewnie z podstawowymi pracami warsztatowymi, z moją instrukcją na pewno sobie poradzisz.

Jaki alternator z Poloneza wybrać do ciągnika T25?

Wybór odpowiedniego alternatora to klucz do sukcesu. Nie każdy alternator z Poloneza będzie idealny, ale jest jeden typ, który zdecydowanie polecam.

Alternator 6-diodowy vs 9-diodowy: Kluczowe różnice i który wybrać

Na rynku dostępne są alternatory 6-diodowe i 9-diodowe. Do ciągnika T25 zdecydowanie rekomenduję alternator 9-diodowy, najczęściej spotykany w Polonezach Caro lub 125p, o mocy około 55A (np. model A125p). Dlaczego? Jego konstrukcja jest prosta, a co najważniejsze, posiada wbudowany regulator napięcia. To ogromne ułatwienie, ponieważ eliminuje potrzebę montowania zewnętrznego regulatora i upraszcza całą instalację elektryczną. Alternatory 6-diodowe często wymagają zewnętrznego regulatora, co komplikuje adaptację. Moc 55A jest w zupełności wystarczająca dla potrzeb ciągnika, zapewniając solidne ładowanie akumulatora i zasilanie wszystkich odbiorników.

Na co zwrócić uwagę przy zakupie używanego alternatora? Praktyczna checklista

Jeśli decydujesz się na używany alternator, co jest popularnym i ekonomicznym rozwiązaniem, dokładnie go sprawdź. Oto moja lista kontrolna:

• Stan łożysk: Chwyć za oś koła pasowego i spróbuj nią poruszyć nie powinno być wyczuwalnych luzów. Zakręć kołem powinno obracać się płynnie i cicho.
• Stan szczotek i komutatora: O ile to możliwe, sprawdź stan szczotek i pierścieni ślizgowych. Szczotki powinny być odpowiedniej długości, a pierścienie gładkie, bez głębokich rowków.
• Ogólny wygląd: Brak widocznych pęknięć obudowy, uszkodzeń mechanicznych czy śladów przegrzania.
• Konektory: Upewnij się, że wszystkie złącza (B+, D+) są całe i nieuszkodzone.
• Test: Jeśli masz możliwość, sprawdź alternator na stole probierczym. Wiele warsztatów elektrycznych oferuje taką usługę za niewielką opłatą.

Wbudowany regulator napięcia dlaczego to tak duże ułatwienie?

Obecność wbudowanego regulatora napięcia w alternatorze z Poloneza to, jak już wspomniałem, kluczowa zaleta. W oryginalnym układzie T25 prądnica wymagała zewnętrznego regulatora, który często był źródłem problemów niestabilnego napięcia, przegrzewania się czy po prostu awarii. Dzięki alternatorowi z Poloneza, cały ten skomplikowany układ zostaje uproszczony. Regulator jest zintegrowany z alternatorem, co oznacza mniej przewodów, mniej punktów awarii i znacznie stabilniejsze napięcie ładowania. Dla mnie to jeden z najważniejszych argumentów za tą modyfikacją, bo po prostu eliminuje jeden problematyczny element z układu elektrycznego ciągnika.

Montaż mechaniczny alternatora: Przewodnik krok po kroku

Teraz przejdźmy do konkretów, czyli do fizycznego montażu alternatora. To etap, który wymaga precyzji i często trochę spawalniczej pracy.

Demontaż starej prądnicy i regulatora napięcia od czego zacząć?

Zanim zamontujesz nowy alternator, musisz usunąć stary osprzęt. Oto jak to zrobić:

1. Odłącz akumulator: To absolutna podstawa bezpieczeństwa. Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowych zwarć.
2. Zlokalizuj prądnicę: Znajduje się ona zazwyczaj z przodu silnika, napędzana paskiem klinowym.
3. Poluzuj pasek klinowy: Odkręć śruby mocujące prądnicę, aby poluzować napinacz i zdjąć pasek klinowy.
4. Odłącz przewody elektryczne: Ostrożnie odłącz wszystkie przewody od prądnicy. Zwróć uwagę na ich oznaczenia lub zrób zdjęcie, aby wiedzieć, co do czego było podłączone, choć większość z nich nie będzie Ci już potrzebna.
5. Zdemontuj prądnicę: Odkręć wszystkie śruby mocujące prądnicę do bloku silnika i wyjmij ją.
6. Zlokalizuj i zdemontuj stary regulator napięcia: Zazwyczaj jest to mała, metalowa skrzynka, często umieszczona gdzieś w okolicy prądnicy lub na ścianie grodziowej. Odłącz od niego wszystkie przewody i zdemontuj go. Nie będzie już potrzebny.

Kluczowy element: Dorabianie lub adaptacja wspornika mocującego

To jest moim zdaniem najważniejszy i najbardziej pracochłonny etap. Oryginalne mocowanie prądnicy w T25 nie pasuje do alternatora z Poloneza. Będziesz musiał dorobić lub zaadaptować nowy wspornik (tzw. łapę mocującą). Najczęściej wykonuje się go z grubych płaskowników lub kątowników, które należy dociąć, nawiercić i zespawać. Wspornik musi być solidnie przymocowany do bloku silnika T25 w miejscu, gdzie wcześniej była prądnica. Kluczowe jest, aby zapewnić stabilne i sztywne mocowanie, które utrzyma alternator bez drgań, oraz aby umożliwić jego regulację w celu napięcia paska. Pamiętaj, że alternator musi być ustawiony w taki sposób, aby jego koło pasowe było idealnie osiowe z kołem pasowym wału korbowego. Poświęć temu etapowi odpowiednio dużo czasu i uwagi.

Problem koła pasowego: Jak dopasować je do nowej osi alternatora?

Kolejnym wyzwaniem jest koło pasowe. Koło z oryginalnej prądnicy T25 ma zazwyczaj inną średnicę otworu i inny klin niż oś alternatora z Poloneza. Istnieją dwie główne metody rozwiązania tego problemu:

1. Roztoczenie otworu: Jeśli średnica otworu w kole pasowym z T25 jest mniejsza niż oś alternatora, konieczne będzie roztoczenie go na odpowiedni wymiar. Pamiętaj też o dopasowaniu wpustu klinowego. Tę operację najlepiej zlecić tokarzowi, aby uzyskać precyzyjny otwór.
2. Tulejka redukcyjna: Jeśli otwór jest zbyt duży, można zastosować tulejkę redukcyjną, która zniweluje różnicę średnic. Również w tym przypadku, precyzja jest kluczowa.

Niezależnie od wybranej metody, upewnij się, że koło pasowe jest idealnie centryczne i solidnie zamocowane na osi alternatora. Jakiekolwiek bicie lub luz doprowadzi do szybkiego zużycia paska i łożysk alternatora.

Ustawienie idealnej osiowości kół i prawidłowe napięcie paska klinowego

Po zamontowaniu alternatora na dorobionym wsporniku i dopasowaniu koła pasowego, musisz zadbać o dwie rzeczy: osiowość kół pasowych i prawidłowe napięcie paska klinowego. Osiowość oznacza, że koła pasowe na wale korbowym i alternatorze muszą leżeć w jednej płaszczyźnie. Jeśli nie będą, pasek będzie się szybko zużywał, a alternator może pracować nieefektywnie. Sprawdź to, przykładając prosty przedmiot (np. linijkę) do obu kół. Następnie, napnij pasek klinowy. Prawidłowo napięty pasek powinien uginać się o około 10-15 mm pod naciskiem kciuka w najdłuższym odcinku. Zbyt luźny pasek będzie się ślizgał, powodując brak ładowania i piski. Zbyt mocno napięty pasek nadmiernie obciąży łożyska alternatora i wału korbowego, prowadząc do ich przedwczesnego zużycia. To drobiazg, ale ma ogromne znaczenie dla trwałości całego układu.

Schemat elektryczny: Jak podłączyć alternator z Poloneza do T25?

Podłączenie elektryczne alternatora z Poloneza jest znacznie prostsze niż myślisz, zwłaszcza dzięki wbudowanemu regulatorowi napięcia. Pamiętaj, aby zawsze pracować z odłączonym akumulatorem!

Identyfikacja złącz na alternatorze: Gdzie podłączyć plus, wzbudzenie i masę?

Na alternatorze z Poloneza znajdziesz zazwyczaj trzy główne punkty podłączenia:

• B+ (gruba śruba): To jest główne wyjście prądowe alternatora, skąd prąd ładowania trafia do akumulatora. Zawsze jest to najgrubsza śruba.
• D+ (cienki konektor): To złącze służy do podłączenia obwodu wzbudzenia, czyli do kontrolki ładowania. Często jest oznaczone literą "L" lub "15".
• Masa (obudowa alternatora): Alternator uzyskuje masę poprzez swoje mocowanie do bloku silnika. Upewnij się, że masz dobre połączenie metal-metal między obudową alternatora a silnikiem. W razie wątpliwości możesz poprowadzić dodatkowy, gruby przewód masowy z obudowy alternatora do bloku silnika.

Główny przewód prądowy (B+): Jak i gdzie bezpiecznie go poprowadzić?

Gruby przewód (minimum 6mm², a najlepiej 10mm² lub więcej) z zacisku B+ alternatora musisz podłączyć bezpośrednio do miejsca, gdzie dochodzi główny prąd z akumulatora. Najprościej i najczęściej robi się to, podłączając go do grubej śruby rozrusznika (tej, do której podłączony jest również gruby przewód z akumulatora). Upewnij się, że połączenie jest solidne i dobrze zaizolowane. Prowadź przewód w taki sposób, aby nie był narażony na przetarcia, przegrzanie czy uszkodzenia mechaniczne. Możesz użyć peszla ochronnego. To jest przewód, przez który płynie cały prąd ładowania, więc jego jakość i bezpieczeństwo są kluczowe.

Obwód wzbudzenia (D+): Rola kontrolki ładowania i jak ją poprawnie podłączyć

Obwód wzbudzenia (D+) jest niezwykle ważny, ponieważ odpowiada za "rozruch" alternatora. Cienki przewód (ok. 1,5mm²) od kontrolki ładowania na desce rozdzielczej (tej, która świeci się po włączeniu zapłonu i gaśnie po uruchomieniu silnika) należy podłączyć do konektora D+ na alternatorze. Kontrolka ładowania nie jest tylko wskaźnikiem pełni ona również rolę rezystora w obwodzie wzbudzenia. Jest to kluczowe! Musisz zastosować żarówkę o odpowiedniej mocy, zazwyczaj 2W lub 4W. Jeśli użyjesz żarówki LED lub żarówki o zbyt małej mocy, alternator może nie wzbudzać się prawidłowo, co objawi się brakiem ładowania lub migającą kontrolką. Upewnij się, że kontrolka jest sprawna i podłączona zgodnie z biegunowością jeden koniec do plusa po stacyjce, drugi do D+ alternatora.

Pożegnanie ze starym regulatorem: Jakie przewody odłączyć i zaizolować?

Skoro alternator z Poloneza ma wbudowany regulator napięcia, stary, zewnętrzny regulator z T25 staje się zbędny. Po jego zdemontowaniu, zostaną Ci przewody, które były do niego podłączone. Ważne jest, aby wszystkie te przewody bezpiecznie odłączyć i zaizolować. Niektóre z nich mogą być pod napięciem po włączeniu zapłonu, więc pozostawienie ich niezaizolowanych grozi zwarciem. Użyj taśmy izolacyjnej lub koszulek termokurczliwych, aby zabezpieczyć końcówki przewodów. Przewód, który zasilał kontrolkę ładowania (po stacyjce), będzie Ci potrzebny do podłączenia do D+ nowego alternatora, więc zidentyfikuj go i odpowiednio wykorzystaj.

Pierwsze uruchomienie i rozwiązywanie problemów z ładowaniem

Po zakończeniu montażu mechanicznego i elektrycznego, nadszedł czas na pierwsze uruchomienie. To moment prawdy, ale nie martw się, jeśli coś pójdzie nie tak zdiagnozujemy to.

Kontrolka ładowania nie gaśnie po uruchomieniu silnika gdzie szukać przyczyny?

Jeśli po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej nadal się świeci, oznacza to problem z ładowaniem. Oto najczęstsze przyczyny i jak je sprawdzić:

• Złe podłączenie przewodu D+: Sprawdź, czy cienki przewód od kontrolki jest prawidłowo podłączony do złącza D+ na alternatorze i czy połączenie jest pewne.
• Problem z żarówką kontrolki: Upewnij się, że żarówka kontrolki jest sprawna i ma odpowiednią moc (2W lub 4W). Sprawdź, czy nie jest przepalona lub czy nie zastosowano żarówki LED bez odpowiedniego rezystora.
• Ślizgający się pasek klinowy: Sprawdź napięcie paska. Jeśli jest zbyt luźny, alternator nie będzie się obracał z odpowiednią prędkością, co uniemożliwi wzbudzenie i ładowanie.
• Brak masy: Upewnij się, że obudowa alternatora ma dobry kontakt z masą silnika. Czasem wystarczy wyczyścić powierzchnie styku.
• Uszkodzony alternator: W rzadkich przypadkach, jeśli alternator jest używany, mógł być już uszkodzony (np. uszkodzony regulator napięcia, diody prostownicze).

Brak ładowania pomimo zgaśnięcia kontrolki: Sprawdzanie napięcia multimetrem

Czasami kontrolka ładowania gaśnie, co sugeruje, że wszystko jest w porządku, ale faktycznie ładowania nie ma. Aby to sprawdzić, potrzebujesz multimetru:

1. Sprawdź napięcie akumulatora przed uruchomieniem: Powinno wynosić około 12,5-12,8V (dla w pełni naładowanego akumulatora).
2. Uruchom silnik: Pozwól mu pracować na średnich obrotach.
3. Zmierz napięcie na klemach akumulatora: Przy pracującym silniku, napięcie na klemach akumulatora powinno wzrosnąć do wartości 13,8V 14,4V. Jeśli jest niższe (np. 12,5V), oznacza to brak ładowania.
4. Zmierz napięcie bezpośrednio na alternatorze: Przyłóż czerwoną sondę multimetru do zacisku B+ alternatora, a czarną do obudowy alternatora (masy). Napięcie powinno być takie samo jak na klemach akumulatora (czyli 13,8V-14,4V). Jeśli na alternatorze jest prawidłowe, a na akumulatorze nie, problem leży w przewodzie B+ lub jego połączeniach.

Jeśli napięcie jest poniżej 13,8V, oznacza to problem z ładowaniem, nawet jeśli kontrolka zgasła. Wtedy należy sprawdzić wszystkie połączenia, pasek i ewentualnie sam alternator.

Przeczytaj również: Elektroniczny regulator napięcia: Co to i jak go sprawdzić?

Najczęstsze błędy montażowe i jak ich unikać: Od słabej masy po problemy z wzbudzeniem

Podsumowując, oto najczęstsze błędy, które widuję podczas adaptacji alternatora i jak ich unikać:

• Brak dobrej masy: Upewnij się, że alternator ma solidny, metaliczny kontakt z blokiem silnika. Rdza, farba czy luźne śruby mogą zakłócać przepływ prądu. W razie wątpliwości poprowadź dodatkowy przewód masowy.
• Luźne połączenia: Wszystkie połączenia elektryczne (B+, D+) muszą być solidnie dokręcone i czyste. Luźne połączenia powodują opory, grzanie się i spadek napięcia.
• Nieprawidłowe wzbudzenie: To najczęstsza przyczyna problemów. Użyj żarówki 2W-4W do kontrolki ładowania. Nie stosuj diod LED bez dodatkowego rezystora. Upewnij się, że przewód D+ jest prawidłowo podłączony.
• Niewłaściwie napięty pasek klinowy: Zbyt luźny pasek ślizga się, zbyt mocny niszczy łożyska. Sprawdź jego napięcie po kilku godzinach pracy i ewentualnie skoryguj.
• Brak osiowości kół pasowych: Pamiętaj o precyzyjnym ustawieniu alternatora, aby koła pasowe były w jednej linii. To klucz do długiej żywotności paska i łożysk.
