Demontaż alternatora BMW E46 320d: Poradnik krok po kroku (M47/M47N)

Wymiana alternatora w BMW E46 320d, wyposażonym w silniki M47 lub M47N, to zadanie, które wielu właścicieli uważa za wyzwanie. Ten szczegółowy poradnik krok po kroku ma na celu przeprowadzić Cię przez cały proces demontażu, pozwalając zaoszczędzić czas i pieniądze, które wydałbyś w warsztacie. Przygotuj się na praktyczne wskazówki, które sprawią, że samodzielna praca stanie się znacznie prostsza i bardziej efektywna.

Po pierwsze bezpieczeństwo: Dlaczego odłączenie akumulatora to absolutna podstawa?

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek elementu pod maską, bezwzględnie odłącz ujemną klemę akumulatora. To nie jest opcja, to konieczność. Pracując przy układzie elektrycznym, zawsze istnieje ryzyko zwarcia, które może doprowadzić do poważnego uszkodzenia elektroniki pojazdu, a nawet pożaru. Co więcej, prąd stały z alternatora jest wystarczająco silny, aby spowodować poważne porażenie. Zawsze pamiętaj, że Twoje bezpieczeństwo jest najważniejsze, a odłączenie akumulatora to pierwszy i najważniejszy krok w zapewnieniu go sobie.

Kompletujemy warsztat: Jakie narzędzia musisz mieć pod ręką, aby uniknąć frustracji?

Odpowiednie przygotowanie to klucz do sukcesu, zwłaszcza gdy pracujemy w ciasnej komorze silnika BMW E46. Z mojego doświadczenia wiem, że posiadanie wszystkich niezbędnych narzędzi pod ręką znacząco przyspiesza pracę i minimalizuje frustrację. Oto lista, którą zawsze mam przy sobie:

• Klucz płaski lub nasadowy 24 mm: Niezbędny do poluzowania napinacza paska wielorowkowego. Bez niego ani rusz!
• Klucz nasadowy 16 mm: Służy do odkręcenia dwóch głównych śrub mocujących alternator do bloku silnika.
• Klucz nasadowy 13 mm: Będziesz go potrzebować do odkręcenia nakrętki mocującej główny przewód prądowy (plusowy) z tyłu alternatora.
• Klucze typu Torx: Przydadzą się do demontażu górnych osłon silnika oraz, w razie potrzeby, wentylatora chłodnicy.
• Grzechotka z przedłużkami: Absolutny must-have! Ułatwia dostęp do śrub w trudno dostępnych miejscach, co w E46 jest standardem.
• Płaski śrubokręt: Przydatny do delikatnego podważania wtyczek, plastikowych zatrzasków oraz, w ostateczności, do rozruszania zapieczonego alternatora.

Ocena pola bitwy: Czy w Twoim E46 320d lepiej działać od góry, czy od dołu?

Demontaż alternatora w BMW E46 320d to zadanie, które często sprawia trudności ze względu na bardzo ograniczoną przestrzeń w komorze silnika. Główny dostęp do alternatora jest od góry, ale niestety nie zawsze jest on wystarczający. W wielu przypadkach, aby uzyskać swobodę ruchu i komfort pracy, konieczny jest demontaż wentylatora chłodnicy wraz z jego obudową. To otwiera znacznie więcej miejsca. Dodatkowo, aby jeszcze bardziej ułatwić sobie manewrowanie, często zaleca się odkręcenie i delikatne odsunięcie pompy wspomagania. Chociaż brzmi to jak dodatkowa praca, zaufaj mi te kroki mogą zaoszczędzić Ci wiele nerwów i czasu w dalszej części procesu.

Demontaż alternatora w E46 320d krok po kroku

Krok 1: Otwieramy drogę, czyli demontaż osłon silnika i wentylatora chłodnicy

1. Na początek, zlokalizuj i zdemontuj górne osłony silnika. Zazwyczaj są one mocowane na kilka śrub typu Torx. Odkręć je i ostrożnie zdejmij osłony, aby uzyskać lepszy widok na osprzęt.
2. W większości przypadków, aby mieć wystarczająco dużo miejsca do pracy, konieczny będzie demontaż wentylatora chłodnicy wraz z jego obudową. Jest to tzw. wiatrak i żaluzje. Zazwyczaj mocowany jest na kilka śrub lub zatrzasków. Odłącz wtyczkę elektryczną wentylatora, a następnie ostrożnie wyjmij cały zespół. Pamiętaj, aby nie uszkodzić delikatnych żeber chłodnicy.

Krok 2: Jak bezpiecznie poluzować napinacz i zdjąć pasek wielorowkowy?

1. Zlokalizuj napinacz paska wielorowkowego. Zazwyczaj jest to rolka z mechanizmem sprężynowym.
2. Użyj klucza 24 mm (nasadowego lub płaskiego) i nałóż go na śrubę centralną napinacza.
3. Obróć napinacz w kierunku zgodnym z ruchem wskazówek zegara (lub przeciwnym, w zależności od konstrukcji, zazwyczaj jest to kierunek, który rozluźnia pasek). Poczujesz, jak pasek się luzuje.
4. Trzymając napinacz w pozycji poluzowanej, ostrożnie zsuń pasek wielorowkowy z koła pasowego alternatora. Możesz go również zdjąć z innych kół, aby całkowicie go uwolnić i odłożyć na bok.

Krok 3: Sprawdzony trik na więcej miejsca odsuwamy pompę wspomagania

Ten krok jest opcjonalny, ale z mojego doświadczenia wiem, że znacząco ułatwia manewrowanie alternatorem w ciasnej przestrzeni. Zlokalizuj pompę wspomagania, która znajduje się w pobliżu alternatora. Odkręć 2-3 śruby mocujące pompę do bloku silnika. Pamiętaj, aby nie odłączać przewodów hydraulicznych! Po prostu delikatnie odsuń pompę na bok, tworząc dodatkowe miejsce. Możesz ją podwiesić na kawałku drutu lub sznurka, aby nie obciążać przewodów.

Krok 4: Odłączanie serca układu jak rozpiąć przewody elektryczne alternatora?

1. Z tyłu alternatora zlokalizuj małą wtyczkę sterującą. Zazwyczaj ma ona zatrzask, który należy nacisnąć, aby ją odpiąć. Bądź delikatny, plastikowe elementy mogą być kruche.
2. Następnie znajdź główny przewód prądowy (plusowy), który jest grubszy i zazwyczaj zabezpieczony gumową osłoną. Zdejmij osłonę.
3. Użyj klucza nasadowego 13 mm, aby odkręcić nakrętkę mocującą ten przewód do alternatora. Po odkręceniu nakrętki, ostrożnie zdejmij przewód. Upewnij się, że nie dotyka on żadnych metalowych części silnika.

Krok 5: Finałowe starcie lokalizacja i odkręcanie głównych śrub mocujących

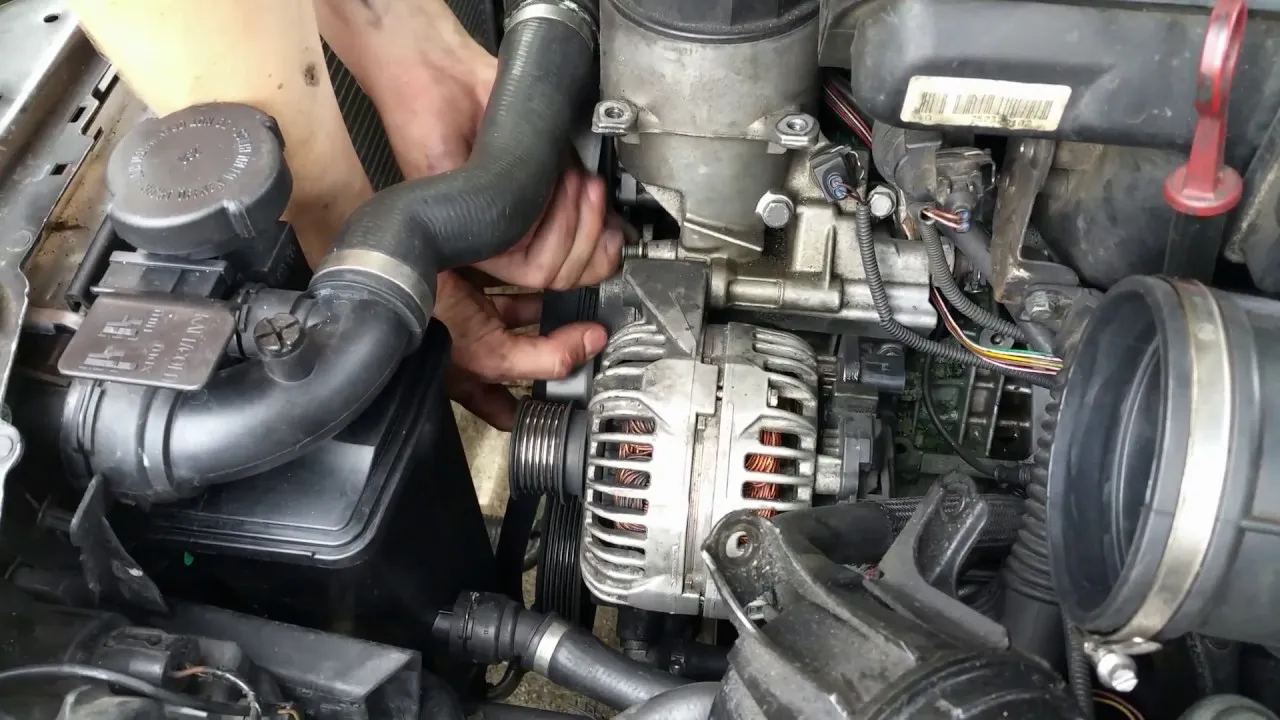

1. Teraz nadszedł czas na odkręcenie samego alternatora. Zlokalizuj dwie długie śruby (rozmiar 16 mm), które mocują alternator do bloku silnika. Jedna jest zazwyczaj na górze, druga na dole.
2. Używając grzechotki z odpowiednią przedłużką, odkręć te śruby. Mogą być dość mocno dokręcone, więc przygotuj się na użycie siły.
3. Po wykręceniu śrub, alternator może nadal być ciasno osadzony w mocowaniach. To normalne. Czasem tuleje w uchwytach zaciskają się. Delikatnie podważ alternator płaskim śrubokrętem lub małą łyżką montażową.
4. Ruszaj alternatorem w górę i w dół, a także na boki, aby go rozruszać i uwolnić z uchwytów. Cierpliwość jest tutaj kluczowa. W końcu powinien się wysunąć.

Najczęstsze problemy podczas demontażu alternatora i sposoby na ich rozwiązanie

Co zrobić, gdy alternator ani drgnie? Sposoby na zapieczony element

Zapieczone śruby mocujące to częsty problem, zwłaszcza w starszych pojazdach. Jeśli śruby stawiają opór, nie próbuj ich od razu zrywać. Spróbuj użyć dobrego preparatu penetrującego (np. WD-40 lub podobnego) i pozostaw go na kilka minut, aby zadziałał. Następnie spróbuj ponownie, używając solidnego klucza i równomiernej siły. Jeśli sam alternator nie chce wyjść z mocowań, nawet po odkręceniu śrub, oznacza to, że tuleje w uchwytach mogły się zacisnąć. W takiej sytuacji, po zastosowaniu preparatu penetrującego, cierpliwie rozruszaj element, delikatnie podważając go w różnych miejscach solidnym śrubokrętem lub łomikiem. Ruchy w górę i w dół, a także lekkie obracanie, często pomagają go uwolnić.

Brak miejsca to nie problem: Techniki manewrowania w ciasnej komorze silnika

Ograniczona przestrzeń to chyba najczęściej podnoszony problem podczas tej operacji. Jak już wspomniałem, demontaż wentylatora chłodnicy i odsunięcie pompy wspomagania to dwa kluczowe kroki, które znacząco zwiększają dostęp. Nie lekceważ ich. Dodatkowo, używaj grzechotki z różnymi długościami przedłużek i przegubów. Pozwoli Ci to na dojście do śrub pod różnymi kątami, co jest nieocenione w ciasnych zakamarkach. Czasem warto poświęcić kilka dodatkowych minut na demontaż jakiejś drobnej osłony czy przewodu, aby zyskać więcej miejsca i uniknąć późniejszych frustracji.

Uważaj na te elementy: Czego nie uszkodzić podczas pracy?

Podczas demontażu alternatora w E46, musisz być szczególnie ostrożny, aby nie uszkodzić innych, często delikatnych, elementów. Oto na co zwrócić szczególną uwagę:

• Przewody hydrauliczne pompy wspomagania: Jeśli odsuwałeś pompę, upewnij się, że nie zginasz ani nie naprężasz zbyt mocno przewodów. Ich uszkodzenie to poważny i kosztowny problem.
• Delikatne wtyczki elektryczne: Zarówno ta mała wtyczka sterująca alternatora, jak i inne wtyczki w pobliżu, mogą być kruche. Zawsze naciskaj zatrzaski i delikatnie wyciągaj, nigdy nie szarp.
• Chłodnica i jej żeberka: Podczas wyjmowania wentylatora, a także samego alternatora, łatwo jest uszkodzić delikatne żeberka chłodnicy. Zachowaj ostrożność i nie używaj nadmiernej siły.
• Inne elementy osprzętu silnika: W ciasnej przestrzeni łatwo o przypadkowe uderzenie lub zahaczenie o inne przewody, węże czy czujniki. Pracuj powoli i kontroluj swoje ruchy.

Co robić po wymontowaniu alternatora?

Szybka diagnoza: Jak wstępnie ocenić, czy alternator nadaje się do regeneracji?

Po wyjęciu alternatora warto przeprowadzić szybką wizualną inspekcję. Sprawdź, czy obudowa nie jest pęknięta, czy nie ma widocznych śladów przegrzania (np. przypalony plastik lub izolacja). Obejrzyj koło pasowe pod kątem uszkodzeń. Jeśli masz podstawową wiedzę, możesz sprawdzić stan szczotek i pierścieni ślizgowych, które są najczęstszą przyczyną awarii. Jeśli uszkodzenia są minimalne (np. zużyte szczotki, uszkodzony regulator napięcia), alternator często nadaje się do regeneracji. Poważne uszkodzenia mechaniczne lub spalone uzwojenia zazwyczaj oznaczają konieczność wymiany na nową lub zregenerowaną fabrycznie część.

Przeczytaj również: Jak odpowietrzyć chłodnicę? Poradnik DIY i objawy zapowietrzenia

Montaż nowej części: Odwrócona kolejność i kluczowe momenty, o których musisz pamiętać

Montaż nowego lub zregenerowanego alternatora odbywa się w zasadzie w odwrotnej kolejności do demontażu. Pamiętaj jednak o kilku kluczowych momentach. Przede wszystkim, upewnij się, że alternator jest prawidłowo osadzony w mocowaniach, zanim dokręcisz śruby. Następnie, po założeniu paska wielorowkowego, odpowiednio naciągnij go za pomocą napinacza zbyt luźny pasek będzie piszczeć, zbyt mocno naciągnięty może uszkodzić łożyska. Bardzo ważne jest również pewne i czyste podłączenie przewodów elektrycznych zarówno małej wtyczki sterującej, jak i głównego przewodu prądowego. Upewnij się, że nakrętka 13 mm jest dobrze dokręcona, a gumowa osłona założona. Na koniec, zamontuj wszystkie osłony i wentylator chłodnicy, a następnie podłącz ujemną klemę akumulatora. Po uruchomieniu silnika sprawdź, czy kontrolka ładowania zgasła i czy napięcie ładowania jest prawidłowe (zazwyczaj około 14V).
