Wymiana prądnicy na alternator w Ursusie C-360: krok po kroku

Ten artykuł to szczegółowy poradnik dla właścicieli Ursusa C-360, którzy chcą samodzielnie wymienić starą prądnicę na nowoczesny alternator. Znajdziesz tu jasne instrukcje krok po kroku, schematy podłączeń i praktyczne wskazówki, które pomogą Ci skutecznie zmodernizować układ ładowania w Twoim ciągniku.

Alternator w Ursusie C-360: dlaczego warto dokonać tej modernizacji?

Modernizacja układu ładowania w Ursusie C-360, polegająca na wymianie archaicznej prądnicy na nowoczesny alternator, to jedna z najpopularniejszych i, moim zdaniem, najbardziej opłacalnych inwestycji w ten ciągnik. Dlaczego? Przede wszystkim ze względu na znaczące zwiększenie niezawodności i wydajności całego systemu elektrycznego. Stara prądnica często bywa źródłem frustracji, zwłaszcza w intensywnie eksploatowanych maszynach. Alternator to po prostu lepsze i bardziej efektywne rozwiązanie, które eliminuje wiele typowych problemów.

Koniec problemów z ładowaniem: przewaga alternatora na niskich obrotach

Jednym z największych mankamentów prądnicy w Ursusie C-360 był problem z niedoładowanym akumulatorem, szczególnie podczas pracy silnika na niskich obrotach. Prądnica, aby efektywnie ładować, wymagała wysokich obrotów, co w praktyce oznaczało, że podczas wielu prac polowych czy manewrów, akumulator nie był odpowiednio doładowywany. Skutkowało to częstym rozładowywaniem, problemami z rozruchem i skróconą żywotnością akumulatora. Alternator rozwiązuje ten problem fundamentalnie. Dzięki swojej konstrukcji, zapewnia on znacznie wyższą wydajność ładowania już od bardzo niskich obrotów silnika. Oznacza to, że Twój akumulator będzie zawsze odpowiednio naładowany, niezależnie od tego, czy pracujesz na polu, czy tylko manewrujesz ciągnikiem na podwórku.

Większa wydajność i niezawodność: inwestycja, która się zwraca

Alternator to po prostu bardziej zaawansowane technologicznie urządzenie. Jest bardziej wydajny, trwalszy i mniej podatny na awarie niż prądnica. Posiada wbudowany regulator napięcia (w większości nowoczesnych modeli), co eliminuje konieczność stosowania zewnętrznego, często zawodnego elementu. Ta modernizacja to inwestycja, która zwraca się w postaci spokoju ducha, mniejszych wydatków na akumulatory i sprawniejszego działania całego ciągnika. Mówiąc wprost, po wymianie na alternator zapomnisz o problemach z układem ładowania.

Jakie dodatkowe urządzenia elektryczne bez problemu zasilisz?

Wyższa moc alternatora otwiera również nowe możliwości. Stara prądnica często ledwo radziła sobie z podstawowym oświetleniem i radiem. Dzięki alternatorowi, możesz bez obaw zasilać dodatkowe urządzenia elektryczne, które zwiększą funkcjonalność i komfort pracy w Twoim Ursusie C-360. Myślę tu o takich elementach jak dodatkowe oświetlenie robocze LED (niezwykle przydatne po zmroku), nowoczesne radio z odtwarzaczem MP3, ładowarki USB do telefonu czy nawet niewielkie kompresory powietrza. To wszystko staje się możliwe bez obawy o niedoładowanie akumulatora.

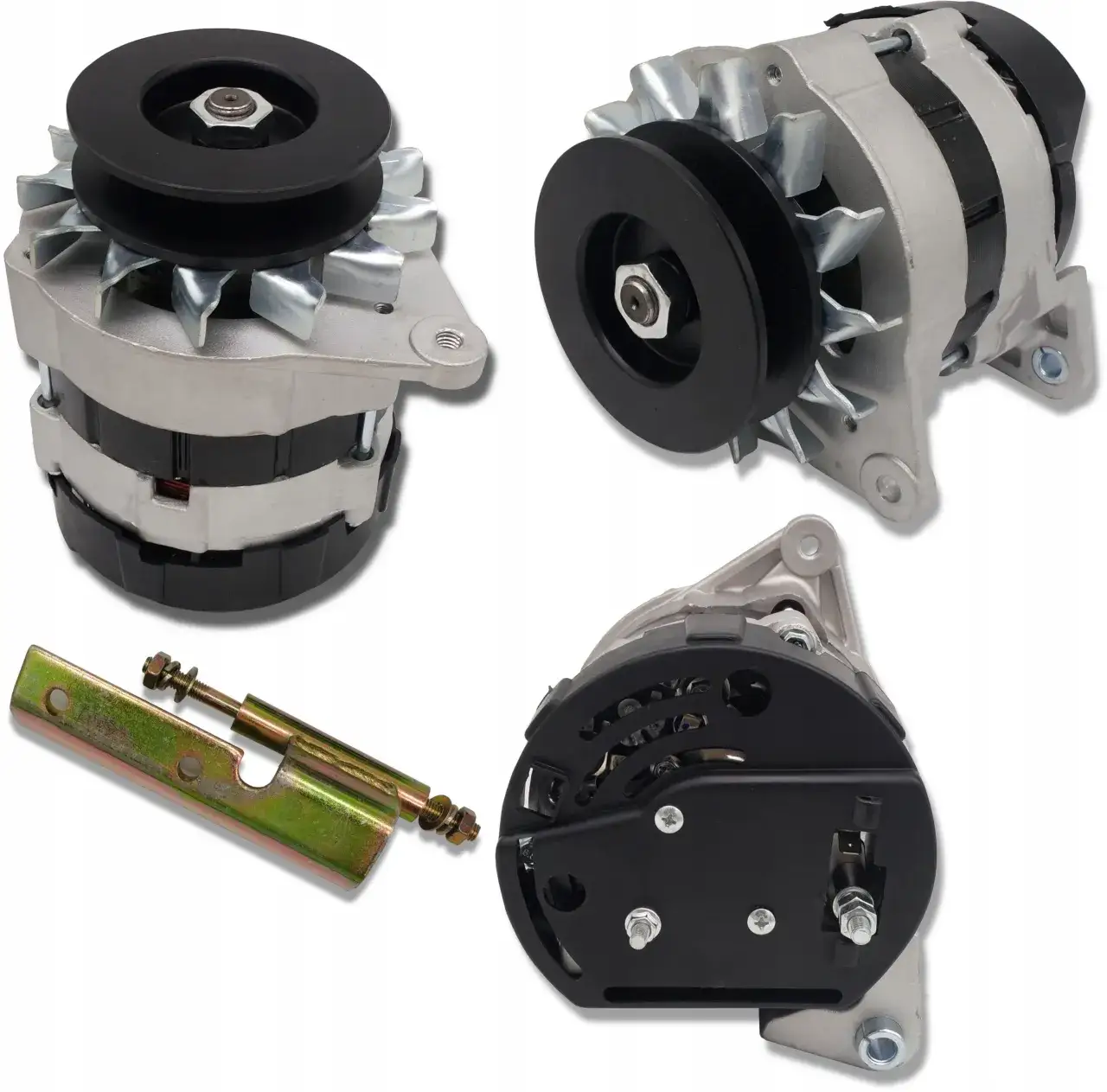

Wybór alternatora do Ursusa C-360: dostępne opcje i na co zwrócić uwagę?

Zanim przystąpisz do pracy, musisz wybrać odpowiedni alternator. Na rynku dostępnych jest kilka opcji, od dedykowanych zestawów po adaptacje z popularnych samochodów. Każda z nich ma swoje zalety i wady, a ja postaram się przybliżyć Ci te najpopularniejsze.

Gotowe zestawy modernizacyjne: wygoda i pewność dopasowania

Najwygodniejszym, choć często droższym rozwiązaniem, są gotowe zestawy modernizacyjne. Przykładem może być zestaw marki Jubana, który jest specjalnie zaprojektowany do Ursusa C-360. Zazwyczaj taki zestaw zawiera alternator, odpowiednie mocowanie, a czasem nawet nowy pasek klinowy i instrukcję. Ich główną zaletą jest gwarancja dopasowania i prostota montażu wszystko pasuje "plug and play", co minimalizuje ryzyko błędów i konieczność przeróbek. Jeśli cenisz sobie czas i pewność, to jest to opcja dla Ciebie.

Tanie i popularne rozwiązanie: alternatory z aut (Fiat 126p, Golf, Polonez)

Bardzo popularne, zwłaszcza wśród majsterkowiczów, są adaptacje alternatorów z samochodów osobowych. Najczęściej wykorzystuje się alternatory z takich aut jak Fiat 126p (tzw. "maluch"), Polonez czy Volkswagen Golf. Są one łatwo dostępne na rynku wtórnym i stosunkowo tanie. Należy jednak pamiętać, że taka adaptacja może wymagać drobnych modyfikacji mocowania, a czasem nawet dorobienia specjalnego wspornika. Mimo to, dla wielu to atrakcyjna opcja ze względu na oszczędności.

Na co zwrócić uwagę przy zakupie? Kluczowe parametry techniczne (mocowanie, moc)

Niezależnie od tego, czy wybierasz gotowy zestaw, czy alternator z samochodu, musisz zwrócić uwagę na kilka kluczowych parametrów:

• Napięcie: Musi to być alternator 12V, co jest standardem dla Ursusa C-360.
• Mocowanie: Upewnij się, że alternator posiada odpowiednie mocowanie. W Ursusie C-360 często stosuje się mocowanie z podwójnym uchem z jednej strony i pojedynczym z drugiej, pasujące do bloku silnika. W przypadku adaptacji, to właśnie mocowanie będzie wymagało największej uwagi.
• Wydajność prądowa: Dobierz alternator o wydajności dostosowanej do potrzeb ciągnika. Alternatory o mocy 55A są zazwyczaj wystarczające, aby zapewnić stabilne ładowanie i zasilanie dodatkowych urządzeń. Jeśli planujesz dużo dodatkowego oświetlenia lub innych odbiorników, możesz rozważyć mocniejszy model.
• Wbudowany regulator napięcia: Większość nowoczesnych alternatorów ma wbudowany regulator napięcia. To znacznie upraszcza instalację, ponieważ eliminuje potrzebę montażu zewnętrznego elementu i podłączania do niego dodatkowych przewodów. Zawsze staram się wybierać takie modele.

Przygotowanie do wymiany: niezbędne narzędzia i części

Dobre przygotowanie to połowa sukcesu. Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i części. To pozwoli uniknąć niepotrzebnych przestojów i frustracji.

Twoja skrzynka z narzędziami: co będzie potrzebne do montażu?

Oto lista podstawowych narzędzi, które moim zdaniem będą Ci potrzebne:

• Zestaw kluczy płaskich i nasadowych (o różnych rozmiarach, dopasowanych do śrub w ciągniku, zazwyczaj od 10 do 19 mm).
• Śrubokręty (krzyżakowy i płaski).
• Kombinerki, szczypce do cięcia przewodów.
• Miernik uniwersalny (multimetr) do pomiaru napięcia absolutnie niezbędny do diagnostyki.
• Nóż monterski lub narzędzie do ściągania izolacji.
• Latarka czołowa lub przenośna lampa robocza przyda się w zakamarkach silnika.
• Szczotka druciana do czyszczenia styków.

Dodatkowe elementy: jakie przewody i konektory warto mieć pod ręką?

Oprócz narzędzi, warto przygotować kilka elementów elektrycznych, które zapewnią bezpieczne i trwałe połączenia:

• Gruby przewód elektryczny o odpowiednim przekroju (np. 10-16 mm²) do głównego podłączenia B+ to kluczowy przewód, który będzie przenosił duży prąd.
• Cieńszy przewód elektryczny do podłączenia kontrolki ładowania (D+).
• Konektory oczkowe (do zacisków B+ i rozrusznika) zapewniają solidne połączenie.
• Izolacja termokurczliwa lub taśma izolacyjna do zabezpieczenia połączeń.
• Opaski zaciskowe do uporządkowania przewodów.
• Ewentualnie nowe śruby i nakrętki montażowe, jeśli stare są zużyte lub uszkodzone.

Bezpieczeństwo przede wszystkim: jak prawidłowo przygotować ciągnik do pracy

Pamiętaj, że praca przy instalacji elektrycznej i silniku zawsze wiąże się z pewnym ryzykiem. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu:

1. Zaparkuj ciągnik na płaskim, stabilnym podłożu i zaciągnij hamulec ręczny.
2. Odłącz ujemną klemę akumulatora, aby zapobiec przypadkowemu zwarciu to absolutna podstawa!
3. Upewnij się, że silnik jest zimny, aby uniknąć poparzeń.
4. Pracuj w dobrze oświetlonym miejscu.
5. Miej pod ręką gaśnicę proszkową, na wypadek pożaru instalacji elektrycznej (oby nigdy nie była potrzebna!).

Wymiana alternatora w C-360 krok po kroku: szczegółowy schemat podłączenia

Przechodzimy do sedna sprawy właściwej wymiany. Pamiętaj, aby wykonywać każdy krok starannie i dokładnie. To jest klucz do sukcesu.

Krok 1: Demontaż starej prądnicy i regulatora napięcia: gdzie ich szukać?

Zaczynamy od usunięcia starych komponentów:

1. Zlokalizuj starą prądnicę (zazwyczaj z przodu silnika, po lewej stronie patrząc od przodu) oraz zewnętrzny regulator napięcia (często znajduje się nad rozrusznikiem, pod maską).
2. Odłącz wszystkie przewody elektryczne od prądnicy i regulatora. Zrób zdjęcie lub oznacz przewody, aby w przyszłości wiedzieć, co do czego służyło, choć większość z nich nie będzie już potrzebna.
3. Odkręć śruby mocujące prądnicę i zdemontuj ją wraz z paskiem klinowym.
4. Zdemontuj stary regulator napięcia.
5. Bardzo ważne: Zbędne przewody (np. zielony i żółty, które szły do regulatora) należy starannie zaizolować taśmą izolacyjną lub, co lepsze, koszulką termokurczliwą. To zapobiegnie zwarciom i potencjalnym problemom w przyszłości.

Krok 2: Montaż mechaniczny alternatora i kluczowe ustawienie paska klinowego

Teraz czas na zamontowanie alternatora:

1. Zamontuj alternator w miejscu starej prądnicy, używając odpowiednich mocowań i śrub. Jeśli używasz alternatora samochodowego, być może będziesz musiał dopasować lub dorobić wsporniki.
2. Załóż nowy pasek klinowy. Zawsze polecam wymianę paska na nowy, aby mieć pewność jego dobrego stanu.
3. Kluczowe jest idealne wyrównanie kół pasowych: koło pasowe alternatora musi być w jednej linii z kołem pasowym na wale korbowym i pompie wody. Użyj linijki lub prostego pręta, aby dokładnie sprawdzić współosiowość. Niewspółosiowość prowadzi do szybkiego zużycia paska i łożysk.
4. Naciągnij pasek klinowy do odpowiedniego stopnia. Powinien uginać się o około 1 cm przy nacisku palcem w połowie długości między kołami. Zbyt luźny pasek będzie się ślizgał i piszczał, a alternator nie będzie ładował prawidłowo. Zbyt ciasny pasek obciąży łożyska alternatora i pompy wody, skracając ich żywotność.
5. Dokręć wszystkie śruby mocujące alternator, upewniając się, że jest stabilnie zamocowany.

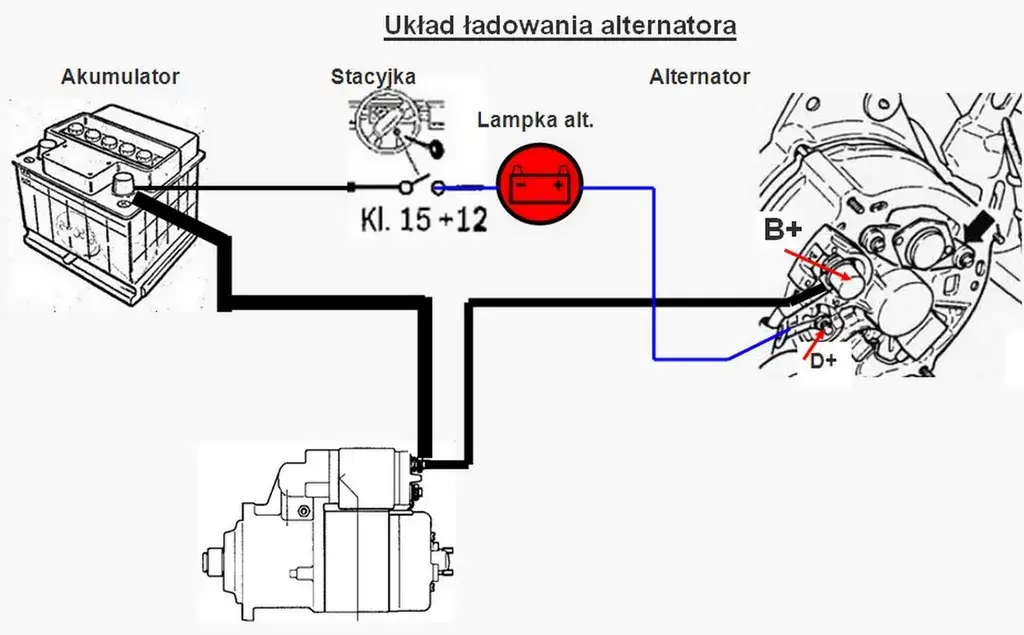

Krok 3: Podłączenie przewodów: wizualny schemat dla laika

To jest najważniejszy etap. Prawidłowe podłączenie przewodów elektrycznych jest kluczowe dla poprawnego działania alternatora i uniknięcia uszkodzeń. Pamiętaj, że alternator najczęściej uzyskuje masę poprzez metalową obudowę i mocowanie do bloku silnika. Upewnij się, że powierzchnie styku są czyste i wolne od rdzy.

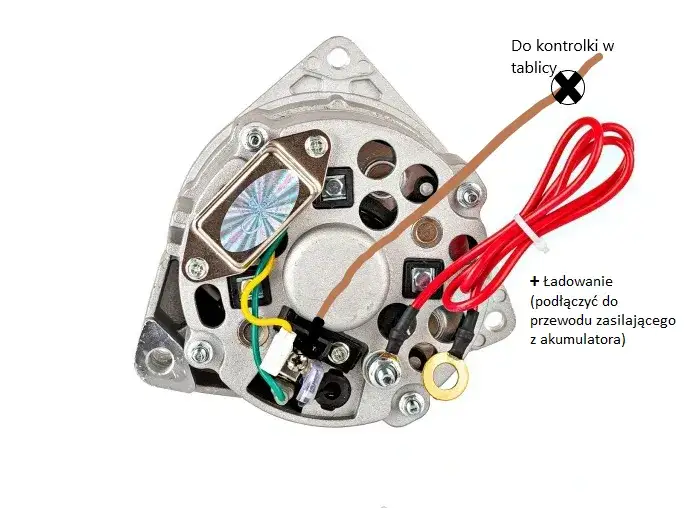

Zacisk B+ (30): jak prawidłowo podłączyć główny przewód prądowy do rozrusznika?

Zacisk B+ (lub oznaczony jako 30) to główne wyjście prądowe z alternatora. To właśnie nim prąd ładowania trafia do akumulatora. Gruby przewód (pamiętasz, ten o przekroju 10-16 mm²) z tego zacisku należy podłączyć bezpośrednio do zacisku prądowego na rozruszniku. W to samo miejsce, gdzie podłączony jest gruby kabel od akumulatora. Upewnij się, że połączenie jest solidne, czyste i dobrze zaizolowane. Luźne połączenie może prowadzić do spadków napięcia i przegrzewania się.

Zacisk D+ (61): klucz do poprawnego działania kontrolki ładowania

Zacisk D+ (lub oznaczony jako 61) to zacisk wzbudzenia i kontrolki ładowania. Do niego podłącza się cieńszy przewód, który idzie do żarówki kontrolki ładowania na desce rozdzielczej. To połączenie jest niezbędne z dwóch powodów: po pierwsze, prąd płynący przez żarówkę wzbudza alternator, umożliwiając mu rozpoczęcie ładowania. Po drugie, kontrolka informuje Cię o stanie ładowania. Gdy silnik nie pracuje, a kluczyk jest w pozycji "zapłon", kontrolka powinna świecić. Po uruchomieniu silnika i osiągnięciu odpowiednich obrotów, powinna zgasnąć, sygnalizując prawidłowe ładowanie.

Co zrobić ze starymi, niepotrzebnymi przewodami po regulatorze?

Jak wspomniałem wcześniej, po demontażu starej prądnicy i zewnętrznego regulatora napięcia, zostaną Ci niepotrzebne przewody (np. zielony i żółty). Nie pozostawiaj ich luzem! Należy je starannie zaizolować taśmą izolacyjną lub, co znacznie bezpieczniejsze i trwalsze, koszulką termokurczliwą. Możesz je również estetycznie spiąć opaskami zaciskowymi, aby nie plątały się w komorze silnika. To ważne dla bezpieczeństwa i porządku w instalacji.

Pierwsze uruchomienie i diagnostyka: sprawdź poprawność działania

Po zakończeniu montażu nadszedł czas na najważniejszy moment pierwsze uruchomienie i sprawdzenie, czy wszystko działa tak, jak powinno. To etap, na którym weryfikujemy naszą pracę.

Jak poprawnie zmierzyć napięcie ładowania? Oczekiwane wartości na mierniku

Prawidłowy pomiar napięcia ładowania to podstawa diagnostyki. Oto jak to zrobić:

1. Podłącz miernik uniwersalny (multimetr) do klem akumulatora (czerwony przewód miernika do plusa akumulatora, czarny do minusa).
2. Ustaw miernik na pomiar napięcia stałego (DCV) w zakresie około 20V.
3. Uruchom silnik ciągnika i zwiększ obroty do średnich lub wysokich (np. około 1500-2000 obr./min).
4. Sprawdź wskazanie miernika: prawidłowe napięcie ładowania powinno wynosić od 13.8 V do 14.5 V. To jest optymalny zakres, który zapewnia prawidłowe doładowywanie akumulatora bez jego przeładowywania.
5. Wartości poniżej 13.8 V wskazują na niedoładowanie (alternator nie pracuje prawidłowo lub jest zbyt duże obciążenie). Wartości powyżej 14.5 V wskazują na przeładowanie, co może uszkodzić akumulator i inne elementy instalacji. W obu przypadkach wymagana jest dalsza diagnostyka.

Kontrolka ładowania: jak powinna się zachowywać po odpaleniu silnika?

Zachowanie kontrolki ładowania na desce rozdzielczej to szybki wskaźnik poprawności działania układu. Po przekręceniu kluczyka w pozycję "zapłon" (ale przed uruchomieniem silnika), kontrolka ładowania powinna się świecić. Jest to sygnał, że obwód wzbudzenia jest sprawny. Po uruchomieniu silnika i osiągnięciu odpowiednich obrotów (zazwyczaj już na wolnych obrotach), kontrolka powinna zgasnąć. Jeśli kontrolka zachowuje się inaczej (nie świeci w ogóle, świeci ciągle, miga), oznacza to problem, który należy zdiagnozować.

Niepokojące dźwięki po montażu? Sprawdź te 3 rzeczy

Jeśli po uruchomieniu silnika usłyszysz niepokojące dźwięki, takie jak piszczenie, stukanie czy szum, nie panikuj. Sprawdź następujące elementy:

• Pasek klinowy: Sprawdź naciąg paska zbyt luźny pasek będzie piszczał, szczególnie pod obciążeniem. Zbyt ciasny obciąża łożyska i może powodować szum. Upewnij się również, że pasek jest prawidłowo osadzony we wszystkich rowkach kół pasowych.
• Mocowanie alternatora: Sprawdź, czy wszystkie śruby mocujące alternator są solidnie dokręcone. Luźne mocowanie może powodować wibracje, stukanie i hałas.
• Wyrównanie kół pasowych: Jeszcze raz zweryfikuj, czy koła pasowe alternatora, wału korbowego i pompy wody są idealnie w jednej linii. Niewspółosiowość to częsta przyczyna piszczenia i szybkiego zużycia paska.

Unikaj błędów: najczęstsze problemy przy montażu alternatora

Nawet doświadczonym mechanikom zdarzają się pomyłki. Przygotowałem listę najczęstszych błędów, które mogą wystąpić podczas montażu alternatora, wraz z ich konsekwencjami i sposobami rozwiązania. Wiedza to potęga, więc bądź świadomy potencjalnych pułapek.

Błąd nr 1: Niewłaściwe podłączenie przewodów B+ i D+: czym to grozi?

To chyba najpoważniejszy błąd, jaki można popełnić. Niewłaściwe podłączenie przewodów B+ i D+ może mieć katastrofalne skutki. Jeśli pomylisz te przewody, w najlepszym wypadku alternator po prostu nie będzie ładował, a kontrolka będzie działać nieprawidłowo. W gorszym scenariuszu, może dojść do uszkodzenia alternatora, regulatora napięcia, a nawet całej instalacji elektrycznej w ciągniku z powodu zwarcia lub przepięcia. Zawsze dwukrotnie sprawdzaj schemat i upewnij się, że gruby przewód idzie do B+, a cieńszy do D+. Jeśli masz wątpliwości, skorzystaj z miernika, aby sprawdzić ciągłość obwodu i upewnić się, że przewód D+ faktycznie idzie do kontrolki.

Błąd nr 2: Problem z kontrolką ładowania po wymianie: najczęstsza przyczyna i jej rozwiązanie

Problemy z kontrolką ładowania są bardzo częste po wymianie. Oto najpopularniejsze scenariusze i ich rozwiązania:

• Kontrolka ładowania nie gaśnie po uruchomieniu silnika: Może to wskazywać na awarię samego alternatora (np. uszkodzony regulator napięcia, zużyte szczotki, uszkodzenie diod w mostku prostowniczym). W takim przypadku alternator nie ładuje, a akumulator będzie się rozładowywał. Należy sprawdzić alternator u elektryka lub samodzielnie, jeśli masz odpowiednie narzędzia.
• Kontrolka ładowania nie świeci się w ogóle (nawet po przekręceniu kluczyka): To bardzo częsta i podstępna przyczyna braku ładowania! Najczęstszą przyczyną jest przepalona żarówka w desce rozdzielczej. Żarówka ta jest częścią obwodu wzbudzenia i jej awaria uniemożliwia rozpoczęcie ładowania przez alternator. Alternator po prostu nie wie, że ma zacząć pracować. Należy wymienić żarówkę na nową o odpowiedniej mocy.
• Kontrolka miga lub świeci słabo: Może to świadczyć o słabym kontakcie na przewodach D+ lub B+, lub o początkowych problemach z alternatorem, np. zużywających się szczotkach. Sprawdź połączenia i napięcie ładowania.

Przeczytaj również: Alternator: Jak działa, objawy awarii i co robić, gdy padnie?

Błąd nr 3: Złe ustawienie paska klinowego i jego konsekwencje

Niedoceniany, ale bardzo ważny aspekt. Złe ustawienie paska klinowego może prowadzić do szeregu problemów:

• Piszczenie paska: Najczęściej spowodowane zbyt luźnym paskiem lub niewspółosiowością kół pasowych.
• Szybkie zużycie paska: Niewspółosiowość kół pasowych (koło pasowe alternatora nie jest w jednej linii z kołem pasowym na wale korbowym i pompie wody) powoduje nierównomierne obciążenie paska, co skraca jego żywotność.
• Nadmierne obciążenie łożysk: Zbyt ciasny pasek lub niewspółosiowość kół pasowych nadmiernie obciąża łożyska alternatora i pompy wody, prowadząc do ich przedwczesnego zużycia i awarii.
• Niedostateczne ładowanie akumulatora: Zbyt luźny pasek będzie się ślizgał, co oznacza, że alternator nie będzie obracał się z odpowiednią prędkością i nie będzie w stanie efektywnie ładować akumulatora.

Zawsze poświęć chwilę na dokładne sprawdzenie wyrównania kół pasowych i odpowiednie naciągnięcie paska. To ma ogromne znaczenie dla trwałości i efektywności całego układu.
