Jak podłączyć regulator napięcia alternatora? Poradnik krok po kroku

W dzisiejszym poradniku skupimy się na jednym z kluczowych elementów układu ładowania w pojeździe regulatorze napięcia. Przedstawię Ci szczegółowe instrukcje, jak prawidłowo podłączyć ten komponent do alternatora. Zrozumienie tego procesu jest niezwykle ważne nie tylko dla prawidłowego funkcjonowania Twojego samochodu, ale także dla bezpieczeństwa i uniknięcia kosztownych awarii elektroniki.

Prawidłowe podłączenie regulatora napięcia: klucz do długiego życia akumulatora i bezpieczeństwa elektroniki

Regulator napięcia to niedoceniany, a zarazem niezwykle ważny element układu elektrycznego każdego pojazdu. Jego podstawową funkcją jest utrzymywanie stałego napięcia ładowania akumulatora, zazwyczaj w zakresie od 13,8 V do 14,5 V. Dzieje się tak niezależnie od obrotów silnika czy aktualnego obciążenia instalacji elektrycznej. Dzięki temu akumulator jest zawsze optymalnie naładowany, co przedłuża jego żywotność i zapewnia niezawodny rozruch. Co więcej, regulator napięcia chroni całą elektronikę pokładową przed szkodliwymi skokami napięcia, które mogłyby doprowadzić do uszkodzenia drogich podzespołów.

Nieprawidłowe działanie lub całkowita awaria regulatora napięcia może mieć poważne konsekwencje. Zbyt niskie napięcie ładowania spowoduje chroniczne niedoładowanie akumulatora, co szybko doprowadzi do jego zasiarczenia i utraty pojemności. Z kolei zbyt wysokie napięcie to ryzyko "zagotowania" elektrolitu, co objawia się charakterystycznym zapachem siarki i może fizycznie uszkodzić akumulator. W obu przypadkach cierpi również elektronika pojazdu. Z mojego doświadczenia wiem, że typowe objawy uszkodzenia regulatora to:

• Świecąca lub migocząca kontrolka ładowania na desce rozdzielczej.
• Przygasanie lub nadmierne rozjaśnianie się świateł pojazdu.
• Wahania w pracy innych urządzeń elektrycznych (np. wentylator, radio).
• Problemy z uruchomieniem silnika, zwłaszcza po dłuższym postoju.
• W skrajnych przypadkach zapach siarki świadczący o przeładowaniu i gotowaniu się akumulatora.

Przeczytaj również: Regulator napięcia: objawy awarii i diagnoza multimetrem (14,4V)

Zanim zaczniesz: diagnoza, bezpieczeństwo i przygotowanie do wymiany regulatora

Zanim przystąpisz do jakichkolwiek prac, upewnij się, że masz pod ręką niezbędne narzędzia i wiesz, jak zadbać o swoje bezpieczeństwo. To podstawa każdej udanej naprawy. Oto co będzie Ci potrzebne:

• Multimetr (miernik uniwersalny): Niezbędny do diagnostyki i weryfikacji napięcia.
• Zestaw kluczy nasadowych i płaskich: Do odkręcania śrub mocujących alternator i regulator.
• Wkrętaki: Płaski i krzyżakowy.
• Szczotka druciana lub papier ścierny: Do oczyszczania styków i mas.
• Okulary ochronne i rękawice robocze: Zawsze dbaj o swoje bezpieczeństwo!
• Latarka: Jeśli pracujesz w słabo oświetlonym miejscu.

Najważniejszym krokiem przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym pojazdu jest odłączenie akumulatora. Zawsze zaczynaj od odłączenia klemy ujemnej (minusowej), a następnie dodatniej (plusowej). To absolutna podstawa, która zapobiega przypadkowym zwarciom, uszkodzeniu instalacji elektrycznej, a przede wszystkim chroni Ciebie przed porażeniem prądem. Pamiętaj, że nawet niewielkie zwarcie może spowodować poważne uszkodzenia.

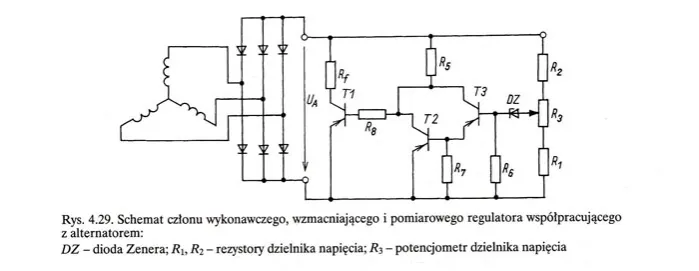

Typy regulatorów napięcia: wewnętrzny, zewnętrzny i sterowany przez ECU

Na przestrzeni lat konstrukcje regulatorów napięcia ewoluowały, dostosowując się do rosnących wymagań energetycznych i zaawansowania elektroniki samochodowej. Wyróżniamy trzy główne typy: regulatory zewnętrzne, wewnętrzne oraz te sterowane cyfrowo przez komputer silnika (ECU).

Regulatory zewnętrzne to rozwiązanie charakterystyczne dla starszych konstrukcji samochodów, takich jak klasyczne FSO Polonez czy Fiat 126p. W tych pojazdach regulator napięcia stanowił oddzielny moduł, montowany najczęściej na nadkolu lub w innej, łatwo dostępnej części komory silnika. Był on połączony z alternatorem za pomocą kilku przewodów. Jego odrębność od alternatora ułatwiała diagnostykę i wymianę, ale jednocześnie zwiększała liczbę połączeń, które mogły ulec korozji lub uszkodzeniu.

Większość współczesnych samochodów wykorzystuje regulatory wewnętrzne, które są zintegrowane bezpośrednio z alternatorem. To rozwiązanie znacznie bardziej kompaktowe i niezawodne, ponieważ eliminuje wiele zewnętrznych połączeń. Regulator jest zazwyczaj umieszczony w tylnej części alternatora, często razem ze szczotkotrzymaczem. Dzięki temu cała jednostka jest mniejsza, lżejsza i mniej podatna na uszkodzenia mechaniczne czy wpływ warunków atmosferycznych.

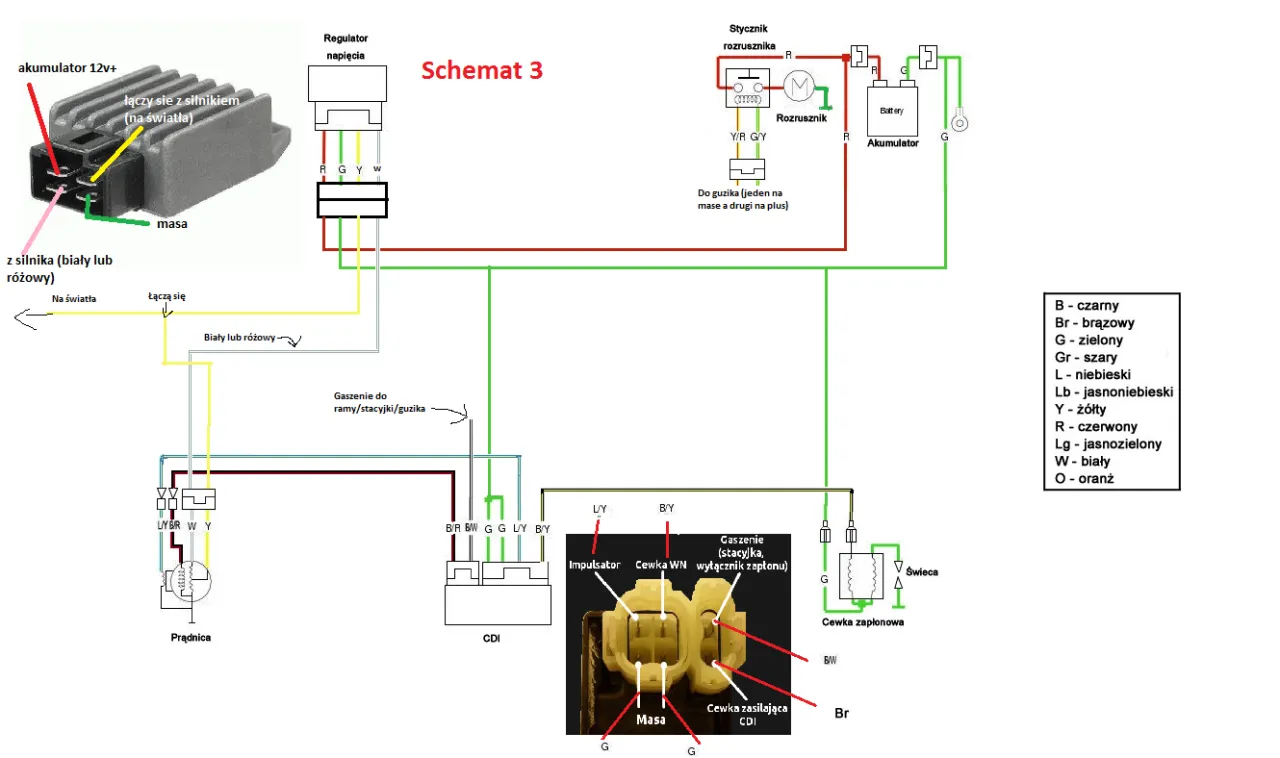

Podłączanie zewnętrznego regulatora napięcia: szczegółowy poradnik krok po kroku

Jeśli masz do czynienia ze starszym pojazdem wyposażonym w zewnętrzny regulator napięcia, poniżej znajdziesz szczegółową instrukcję, jak go prawidłowo podłączyć. Pamiętaj, aby przed rozpoczęciem prac odłączyć akumulator!

1. Zlokalizuj regulator i alternator: Upewnij się, że wiesz, gdzie znajdują się oba komponenty. Zewnętrzny regulator to zazwyczaj niewielka, metalowa lub plastikowa puszka z kilkoma zaciskami.
2. Oczyść zaciski: Przed podłączeniem dokładnie oczyść wszystkie zaciski na regulatorze i alternatorze z brudu, rdzy czy nalotu. Użyj szczotki drucianej lub drobnego papieru ściernego. Czyste połączenie to podstawa.
3. Podłącz zacisk 15 (D+): Podłącz przewód od zacisku 15 (lub D+) na regulatorze do zacisku D+ na alternatorze. Ten zacisk jest odpowiedzialny za prąd wzbudzenia i kontrolkę ładowania.
4. Podłącz zacisk 67 (DF): Następnie podłącz przewód od zacisku 67 (lub DF) na regulatorze do zacisku DF (lub 67) na alternatorze. To jest obwód wzbudzenia, który zasila wirnik alternatora.
5. Podłącz masę (D-): Zacisk D- (masa) na regulatorze musi być solidnie połączony z masą pojazdu (np. do karoserii lub bezpośrednio do ujemnej klemy akumulatora, jeśli przewód jest wystarczająco długi). W niektórych regulatorach masa jest realizowana poprzez obudowę, więc upewnij się, że regulator jest dobrze przykręcony do metalowej części pojazdu.
6. Podłącz zacisk B+ alternatora: Upewnij się, że główny przewód z zacisku B+ alternatora jest solidnie podłączony do dodatniej klemy akumulatora (zazwyczaj jest to najgrubszy przewód). Regulator nie jest bezpośrednio podłączony do B+, ale to kluczowe połączenie dla całego układu ładowania.

Rozumienie funkcji poszczególnych zacisków jest kluczowe dla prawidłowego podłączenia:

• Zacisk 15 (D+): Jest to wejście prądu wzbudzenia. Prąd płynący przez żarówkę kontrolki ładowania na desce rozdzielczej inicjuje pracę alternatora. Po uruchomieniu silnika i rozpoczęciu ładowania, napięcie na D+ zrównuje się z napięciem akumulatora, co powoduje zgaszenie kontrolki.
• Zacisk 67 (DF): To wyjście z zewnętrznego regulatora, które zasila szczotki alternatora, a tym samym obwód wzbudzenia. Regulator steruje prądem płynącym przez ten zacisk, regulując w ten sposób siłę pola magnetycznego wirnika i co za tym idzie napięcie generowane przez alternator.
• Zacisk D- (Masa): Zapewnia uziemienie dla regulatora, niezbędne do jego prawidłowej pracy. Bez solidnego połączenia z masą regulator nie będzie działał.

Prawidłowe prowadzenie przewodów i solidne połączenia między alternatorem, zewnętrznym regulatorem a resztą instalacji elektrycznej pojazdu są kluczowe. Upewnij się, że wszystkie przewody są odpowiednio zabezpieczone przed przetarciem, a ich długość jest optymalna ani za długa, ani za krótka. Unikaj ostrych zagięć i prowadzenia przewodów w miejscach, gdzie mogłyby być narażone na wysoką temperaturę lub uszkodzenia mechaniczne.

Chciałbym szczególnie podkreślić kluczowe znaczenie solidnego i czystego połączenia z masą (D- lub obudowa). Wiele problemów z układem ładowania, z którymi spotykałem się w swojej praktyce, wynikało właśnie ze słabego uziemienia. Korozja na punktach mocowania, luźne śruby czy uszkodzone przewody masowe mogą powodować niestabilne napięcie, migotanie świateł, a nawet całkowity brak ładowania. Zawsze upewnij się, że połączenie masowe jest czyste, mocne i wolne od jakichkolwiek nalotów.

Oznaczenia zacisków alternatora: B+, D+, W i masa co musisz wiedzieć?

Aby prawidłowo podłączyć regulator, musisz dobrze zrozumieć, co oznaczają poszczególne zaciski na samym alternatorze. Oto ich podstawowe funkcje:

• B+: Główne wyjście prądowe alternatora. To najgrubszy przewód, który dostarcza prąd do akumulatora i całej instalacji elektrycznej pojazdu.
• D+ (lub 15): Zacisk wzbudzenia i kontrolki ładowania. Prąd płynący przez ten zacisk (zazwyczaj przez żarówkę kontrolki) inicjuje pracę alternatora.
• 67 (lub DF): Zacisk obwodu wzbudzenia, do którego podłączane są szczotki alternatora (w przypadku regulatorów zewnętrznych).
• W: Wyjście sygnału do obrotomierza (nie we wszystkich modelach alternatorów).
• Masa (D- lub obudowa): Uziemienie alternatora, niezbędne do jego prawidłowej pracy.

Zacisk B+ to główne wyjście prądowe alternatora. To właśnie z niego prąd o odpowiednim napięciu i natężeniu trafia do akumulatora, aby go naładować, oraz do wszystkich odbiorników energii w pojeździe od świateł, przez radio, po systemy bezpieczeństwa. Zawsze upewnij się, że ten przewód jest gruby, w dobrym stanie i solidnie podłączony do dodatniej klemy akumulatora.

Rola zacisku D+ jest dwojaka. Po pierwsze, służy jako wejście prądu wzbudzenia, który jest niezbędny do zainicjowania pracy alternatora. Kiedy włączasz zapłon, prąd płynie przez kontrolkę ładowania na desce rozdzielczej do tego zacisku, tworząc wstępne pole magnetyczne. Po drugie, ten sam zacisk jest połączony z kontrolką ładowania, która gaśnie, gdy alternator zaczyna prawidłowo ładować, a napięcie na D+ zrównuje się z napięciem akumulatora.

Opcjonalny zacisk W służy do dostarczania sygnału do obrotomierza. W niektórych pojazdach obrotomierz odczytuje prędkość obrotową silnika właśnie na podstawie impulsów generowanych przez alternator na tym zacisku. Jeśli Twój alternator posiada ten zacisk, a obrotomierz nie działa, warto sprawdzić to połączenie.

Weryfikacja po podłączeniu: jak sprawdzić, czy regulator działa prawidłowo?

Po zakończeniu podłączania regulatora napięcia i ponownym podłączeniu akumulatora, niezwykle ważne jest, aby zweryfikować poprawność działania całego układu ładowania. Najlepszym narzędziem do tego jest multimetr. Oto jak to zrobić krok po kroku:

1. Upewnij się, że akumulator jest naładowany: Przed uruchomieniem silnika sprawdź napięcie na klemach akumulatora. Powinno wynosić około 12,4 V - 12,7 V.
2. Uruchom silnik: Po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej powinna zgasnąć. Jeśli świeci się lub migocze, coś jest nie tak.
3. Zmierz napięcie na wolnych obrotach: Przy pracującym silniku na wolnych obrotach (bez włączonych odbiorników prądu) zmierz napięcie na klemach akumulatora za pomocą multimetru.
4. Zmierz napięcie na podwyższonych obrotach: Zwiększ obroty silnika do około 2000-2500 obr./min i ponownie zmierz napięcie.
5. Zmierz napięcie z odbiornikami: Włącz kilka odbiorników prądu (np. światła mijania, radio, dmuchawa na maksymalną moc) i ponownie zmierz napięcie na wolnych i podwyższonych obrotach.

Proces pomiaru napięcia na klemach akumulatora jest prosty, ale wymaga uwagi. Przy uruchomionym silniku, zarówno na wolnych, jak i wysokich obrotach, oraz po włączeniu odbiorników prądu, napięcie powinno być stabilne i mieścić się w określonym zakresie. Multimetr ustawiony na pomiar napięcia stałego (DCV) pozwoli Ci precyzyjnie odczytać wartości. Obserwuj, czy napięcie nie waha się znacząco po włączeniu dodatkowych obciążeń.

Prawidłowe wartości napięcia ładowania są kluczowe dla zdrowia akumulatora i elektroniki:

• Prawidłowe napięcie: Powinno wynosić około 13,8 V - 14,5 V. To optymalny zakres, który zapewnia efektywne ładowanie bez ryzyka uszkodzenia.
• Wartości wzbudzające niepokój:
  • Poniżej 13,5 V: Akumulator jest niedoładowywany, co prowadzi do jego szybkiego zużycia.
  • Powyżej 14,8 V: Akumulator jest przeładowywany, co może skutkować "zagotowaniem" elektrolitu i uszkodzeniem. Jest to również niebezpieczne dla elektroniki pojazdu.

Jeśli kontrolka ładowania nie gaśnie po uruchomieniu silnika, może to wskazywać na kilka problemów:

• Błąd w podłączeniu regulatora: Sprawdź ponownie wszystkie połączenia, zwłaszcza te dotyczące zacisków D+ i masy.
• Uszkodzony regulator napięcia: Mimo że jest nowy, mógł być wadliwy.
• Uszkodzone szczotki alternatora: Mogą być zużyte i nie przewodzić prądu do wirnika.
• Uszkodzony mostek prostowniczy w alternatorze: Diody prostownicze mogły ulec awarii.
• Uszkodzony wirnik lub stojan alternatora: Mniej prawdopodobne, ale możliwe.
• Przepalona żarówka kontrolki ładowania: W niektórych starszych systemach, jeśli żarówka kontrolki jest przepalona, alternator nie otrzyma prądu wzbudzenia i nie zacznie ładować.

Nowoczesne alternatory sterowane przez ECU: kiedy potrzebna jest pomoc specjalisty?

Wraz z rozwojem technologii samochodowej, alternatory stały się znacznie bardziej zaawansowane. W nowoczesnych pojazdach, zwłaszcza tych z systemami start-stop czy hybrydowymi, często spotykamy się z alternatorami sterowanymi bezpośrednio przez komputer silnika (ECU). W takich systemach samodzielna wymiana lub nieprawidłowe podłączenie regulatora napięcia jest znacznie bardziej skomplikowane i ryzykowne, niż w przypadku starszych konstrukcji.

W tego typu alternatorach ECU komunikuje się z regulatorem napięcia za pomocą cyfrowych sygnałów, takich jak PWM (Pulse Width Modulation) lub poprzez magistrale danych (LIN, BSS). Sygnały PWM pozwalają na precyzyjne sterowanie prądem wzbudzenia, a co za tym idzie napięciem ładowania, dostosowując je do aktualnych potrzeb pojazdu (np. obciążenia silnika, temperatury akumulatora, fazy jazdy). Magistrale LIN czy BSS to dwukierunkowe kanały komunikacji, które umożliwiają ECU nie tylko sterowanie alternatorem, ale także odczytywanie z niego danych diagnostycznych. To wszystko wymaga specjalistycznej wiedzy i często dedykowanych narzędzi diagnostycznych, aby prawidłowo przeprowadzić wymianę i adaptację.

Muszę Cię ostrzec: błąd w podłączeniu regulatora w nowszych autach może prowadzić do znacznie większych kosztów naprawy. Niewłaściwe napięcie lub zakłócenia w komunikacji cyfrowej mogą uszkodzić nie tylko sam alternator, ale także inne komponenty elektroniczne, w tym samo ECU. W takich przypadkach często konieczna jest wizyta w autoryzowanym serwisie lub u specjalisty z odpowiednim sprzętem diagnostycznym. Czasami oszczędność na samodzielnej wymianie może okazać się bardzo kosztowna.
